AEG Diepvriezer defekt. Kwam rook en stank uit.

[Drs. IJzerbout]

Hallo vrienden,



na een periode van zeker 4 maanden heb ik vandaag mijn diepvriezer (AEG ARCTIS 1302i) weer ingeschakeld en in eerste instantie draaide de motor, de lampjes etc. gingen aan, totdat er ergens een ontzettende stank vandaan kwam en de zekering-automaat in de zekeringkast afschakelde.

Eerst zoeken waar de stank vandaan kwam en het bleek de diepvriezer te zijn.

Het is een inbouwkast dus ik moest hem uit de keuken slopen.

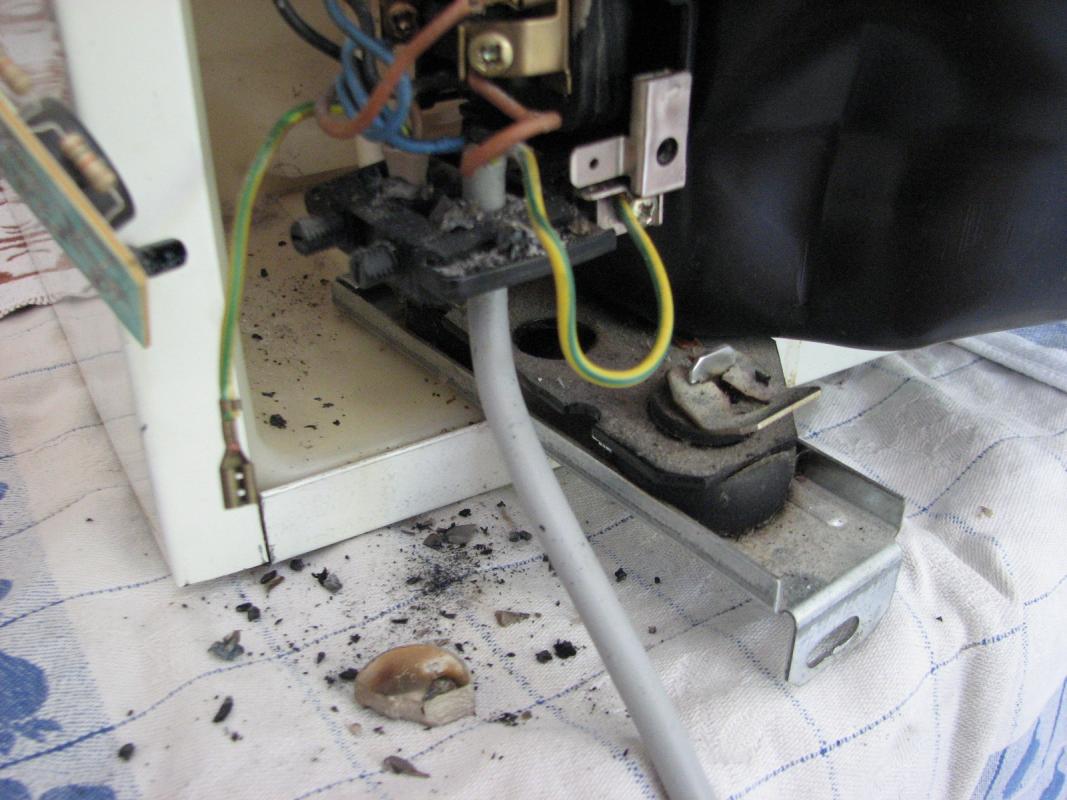

Bij verdere inspektie bleek dat het euvel direkt aan de motor/compressor zit.

Hier zit een aansluitpunt dat met een kapje afgesloten is. Dit heb ik los gehaald en nu blijkt dat er in dit aansluitblok en soort porselijnen schijfje zit dat gebroken en versmeuld is.

Ik heb niet zoveel verstand van diepvriezers. Het lijkt wat op een NTC/PTC weerstand maar het fijne weet ik er niet van.

Kan iemand mij vertellen wat dit is en of dit een standaard onderdeel is wat ik ergens kan kopen en vervangen?

Meer details op de foto. Voor hulp alvast van te voren veel dank.



[satencom]

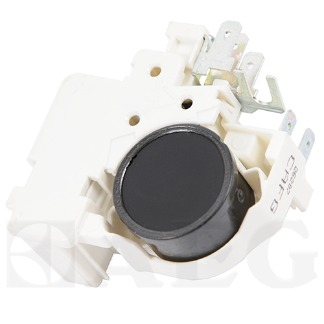

Zou het dit het kunnen zijn, Opstartapparaat overbelastingsuitschakeling

STARTER,THERMISHE BESHERMING,

[Drs. IJzerbout]

Het is iets dergelijks....ik ben al zover dat ie weer draait met het gebroken schijfje.

Ik wil geen kosten meer aan die kast maken want hij is al 21 jaar oud.

Zijn die schijfjes los in de handel? En hoe heten ze?

[kwajoep]

Het startrelais zal zijn verbrand.

Zo te zien is het een Danfoss kompressor?

Als je het typenummer nog kan lezen kan ik voor je kijken wat het kost.

Ik gok op ca € 35,-



Frank

15 juli 2014 aangepast door kwajoep

[Drs. IJzerbout]

Het gaat in feite om het keramische schijfje. Ik denk dat het een aanloopweerstand is of zoiets. De weerstand is ongeveer 25 ohm.



AEG ARCTIS 1302i

625 351 001

023 184 102



Het is inderdaad een Danfoss kompressor. Er staan verschillende nummers op:



Danfoss

TLS5F

R134a

4520

15 juli 2014 aangepast door Drs. IJzerbout

[Sprietje]

Heb je hier nog wat aan?: http://www.circuitsonline.net/forum/view/93329


[mauspartyhouse]

Nieuwe kopen heb je in een paar jaartjes terug verdiend aan stroom kosten.

Of ligt de stroom kosten een stuk lager in Dubai?

[Drs. IJzerbout]

Het ding staat in Duitsland. En hij draait weer prima. Ik heb die schijfweerstand er weer met een klem ingezet. Beetje ge-improviseerd. De boel weer schoongemaakt. Voor die paar dagen die ik in Duitsland ben komt er echt geen nieuwe. Stroomkosten of niet.

In Dubai zijn de stroomkosten (DEWA) ook niet mals trouwens.

[Psychosammie]

Ik zou me er qua brandveiligheid niet prettig bij voelen.

[Drs. IJzerbout]

Als IJzerbout zoiets doet dan gebeurd het goed!

[Johan45]

Wat Fred niet maken kan, geef dat maar aan de vuilnisman.

Vrij naar; Wat Johan niet maken kan geef dat maar aan de vuilnisman.



Toch maar even opletten Drs.

Bij brand kan de verzekering lastig doen als de oorzaak een niet goed uitgevoerde reparatie is....

[Psychosammie]

Hm, even wat citaten.





in dit aansluitblok en soort porselijnen schijfje zit dat gebroken en versmeuld is



Ik heb niet zoveel verstand van diepvriezers



Het lijkt wat op een NTC/PTC weerstand maar het fijne weet ik er niet van.



ik ben al zover dat ie weer draait met het gebroken schijfje



Beetje ge-improviseerd



Need I Say more?

[Drs. IJzerbout]

Wat elektrischietijd betreft ben ik niet op mijn achterhoofd gevallen hoor.    Klinkt misschien wat arrogant maar door mijn jarelange "overlevenskunsten" waar dan ook ter wereld heb ik altijd oplossingen gevonden.

Dat schijfje was inderdaad gebroken en de hitte was ontstaan door een overgangsweerstand. Omdat de kompressor lang niet meer gewerkt heeft, heeft de motor waarschijnlijk wat zwaarder moeten draaien en meer stroom getrokken.

Nu zit het er weer in en wordt in het geheel niet warm. Heb het meerdere keren uitgeprobeerd, door aan en uit te schakelen en ook bij deze hoge temperaturen snort die diepvriezer weer als vannouds.

Ook zonder mijn manipulaties heeft de boel gerookt en gebrand.

Van koelinstallaties weet ik niet veel af...het is niet mijn vakgebied...maar motoren, al dan niet draaistroom, gelijkstroom, wisselstroom, serie, etc. wel.

Ik ben zeer gevoelig voor veiligheid, vooral met stroom.

Maar hier weet ik dat er niets kan gebeuren. De koelkast/diepvries combinatie kan goed ventileren...er is ruim voldoende circulatie en alles is schoon van stof dat zich 21 jaar heeft verzameld.

[Psychosammie]

Ach, ik geniet graag nog wat langer van jouw schrijfsels.

[Drs. IJzerbout]

Ik vind het leuk dat je dat zegt.



Heb al meer ongelukken met stroom overleefd trouwens.

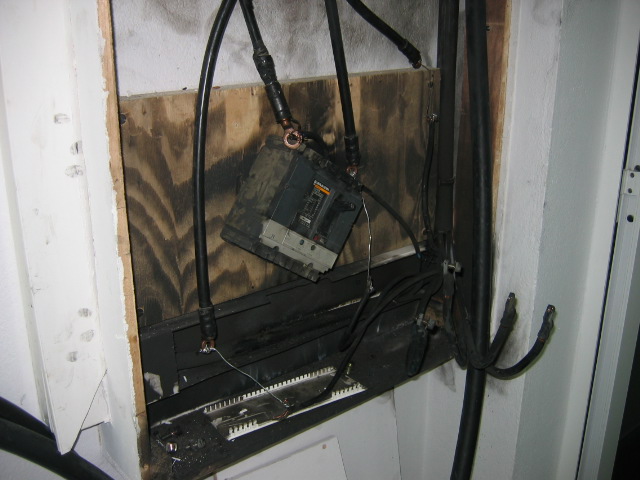

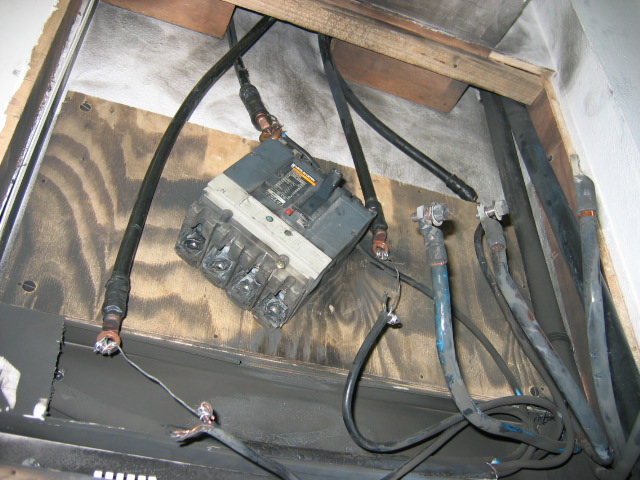

Enkele jaren geleden op Madagascar, bij het in bedrijf nemen van het nieuwe noodstroom aggregaat werkte ik aan de hoofdzekering van TVM (TV Madagascar) en ben getroffen door een steekvlam.

Op de foto´s zie je het resultaat.

De hele straat kwam hierdoor zonder stroom. Door de hitte van de steekvlam was de huid aan mijn hand weggeschroeid.
