21.6ºe Een goedkope SNG wagen...

[Crazy Sat]

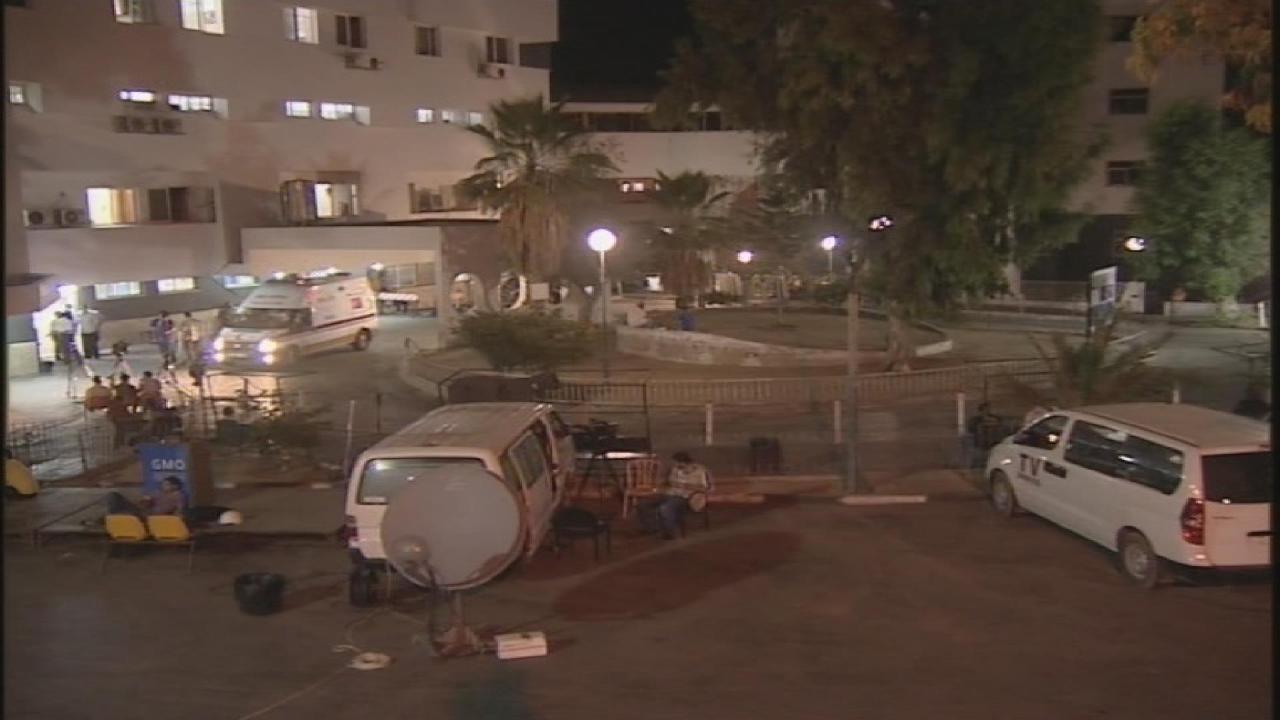

Een goedkope SNG wagen bij een ziekenhuis aan de Gaza , zo geflikt. Even iets anders dan die van Newslive.



21.5°E 11453, H, 2500  FEC Auto SNG (Scopus) 4:2:0


[Mrbeam]

Dat is een fibo 90cm met een eindtrap op de straat.

[Newslive]

Denk dat ie wel iets groter is dan 90 cm hoor.

Soort van "Fly away systeem", in het midden oosten meer gebruikt dan hier.

[Crazy Sat]

Heb een deltastar van 90 cm en een van 120 cm , zou me dus niet verwonderen dat het een is van 120 cm , zonder de steunarmen aan de reflector .



Zou deze kunnen dienen om beelden door te stralen naar de 10°E ? Want op hetzelfde moment was er een feed op deze satelliet van de camera's links op de foto , aan de ingang van het ziekenhuis.

16 juli 2014 aangepast door Crazy Sat

[Newslive]

Alles kan hoor.
Wie weet hoeveel SNG's er staan.

Het is al snel een gekkenhuis in het Midden Oosten.

Zoveel nieuwszenders...

[Drs. IJzerbout]

Denk dat ie wel iets groter is dan 90 cm hoor.

Soort van "Fly away systeem", in het midden oosten meer gebruikt dan hier.



Gaza is niet het Midden Oosten maar het Nabije Oosten.

De schotel is schat ik zeker 1,50 mtr met een versterker van 200 Watt. In principe niets mis mee zoals het er staat, behalve dat er geen afscherming is voor mensen die er langs heen lopen. Gezond is het niet als je langer in de beam gaat staan bij dat vermogen.

Toen ik iets dergelijks opbouwde in de Congolese Republiek had ik tenminste de tape uit een VHS band als "grens" genomen met stenen op de hoekpunten.



Eutelsat/Intelsat etc. willen wel een uplink/downlink die voldoet aan hun specificaties en daar twijfel ik toch wel een beetje aan.

16 juli 2014 aangepast door Drs. IJzerbout

[Newslive]

Hier (Den Haag) stond laatst een Libanees te zenden met een losse schotel.

Gewoon op de grond, langs een flat.

Iedereen liep er zo langs en voor...



Agentschap Telecom wilde niet komen kijken.

Man had ok geen vergunning of site clearence.



Overigens kan die schotel gewoon goedgekeurd zijn hoor.

Als hij een Eutelsat test heeft gedaan, dan is ie goed.



Het kan ook zijn dat deze op een andere satelliet staat natuurlijk.

Arabsat of zo. Daar heb ik al eens uplinks op gedaan en niemand heeft me ooit verteld hoe de line up procedure is.



Just come up and tell me your symbolrate!

Beetje raar.

[rtv625]

De grootste problemen met storingen op satellieten komen uit die gebieden vandaan.........niet gek met zulke rommel,waarschijnlijk geen spectrumanalysers en slechte of geen operating practice ...

[Newslive]

Dat klopt.

Ik was eens in Ethiopië en richtte de schotel van de bus in 5 minuten op de satelliet.

Ze snapten niet hoe dat kon.

Zij waren soms 45 minuten bezig de schotel te richten.



Ze zetten een clean carrier op de zender en gaan dan de schotel draaien, todat iemand bij Intelsat de CC ziet.

Dat kan soms lanf duren, blijkbaar.



Ze gingen nu ook maar een spec kopen. LOL

[Drs. IJzerbout]

Hier (Den Haag) stond laatst een Libanees te zenden met een losse schotel.

Gewoon op de grond, langs een flat.

Iedereen liep er zo langs en voor...



Agentschap Telecom wilde niet komen kijken.

Man had ok geen vergunning of site clearence.



Overigens kan die schotel gewoon goedgekeurd zijn hoor.

Als hij een Eutelsat test heeft gedaan, dan is ie goed.



Het kan ook zijn dat deze op een andere satelliet staat natuurlijk.

Arabsat of zo. Daar heb ik al eens uplinks op gedaan en niemand heeft me ooit verteld hoe de line up procedure is.



Just come up and tell me your symbolrate!

Beetje raar.



Bij Intelsat is het zo dat je eerst een transponder op de opposite pol toegewezen krijgt om te kijken of alles goed is. Langzaam vermogen opvoeren tot ze je zien en wachten tot je telefonisch het OK krijgt van het Intelsat personeel. Dan de polarisatie 90° draaien en je kunt werken. De symbol rate kreeg ik altijd door van Intelsat, afhankelijk van de geboekte bandbreedte. Werd ook vaak als "quasi codering" gebruikt.

[Drs. IJzerbout]

Het uplinken met hoge vermogens wordt vaak onderschat.



Even een rekenvoorbeeld bij het berekenen van de ERP.

Stel je hebt +60 dBm aan de ingang van de waveguide en 3 dB verlies in de feed.

Dan komt er +57 dBm aan in de feedhorn. En een antenneversterking van bijvoorbeeld 53,5 Dbi (een grote schotel dus)

Dan is de ERP 110,5 dBm of iets meer dan 100.000.000 Watt.

Als je dit vermogen hoog voorkomt, dan denk eraan dat het verlies van en naar de satelliet rond de 200 dB is.

[Gast Sneker]

Geniale foto,zo kan het ook

Op 10 oost en 12,5west ook feeds btw

[Crazy Sat]

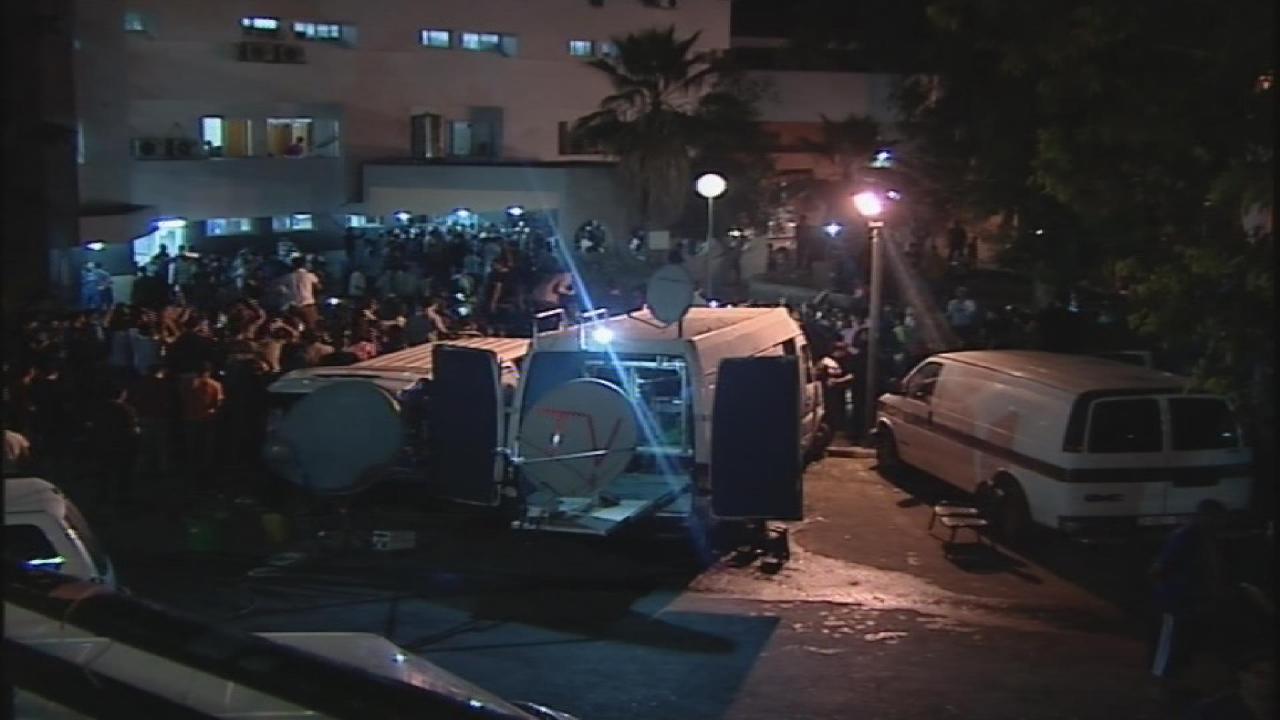

Feed terug , maar nu veel meer lawaai en nog een wagentje erbij.



21.5°E 11475, H, 3300 QPSK FEC Auto SNG (Scopus) 4:2:0


20 juli 2014 aangepast door Crazy Sat

[Crazy Sat]

feed afkomstig van één van deze wagens , er heerst een heel uitbundige sfeer.



21.5°E 11627, H, 2250  FEC Auto Nameless 11627_2 4:2:0


[Crazy Sat]

Nog eentje :



21.5°E 11539, V, 2000  FEC Auto SERVICElz (TandbergTV) 4:2:0
