et9500 ET9000 start niet meer

[Frans B]

Dat is een smd vlak naast dat IC. de ene kant komt bij pin 2 uit, de andere wat verder weg bij een andere cap. foto kan ik nu niet maken

Maar met warm en koud maken start hij wel op. Dus die is dus instabiel.

[JosD]

Krijg nou wat! Die van mij (ET9500) knippert ook sinds vandaag en start niet meer op. Dat kan toch geen toeval zijn?

[JosD]

Inmiddels een nieuwe Elco in huis. Maakt het eigenlijk nog uit hoe je de pootjes soldeert? Is er een + en - en hoe herken ik die op de nieuwe, maar ook op de oude Elco? Ik heb een Panasonic 4700uF 16V 105FR

[monoposto]

Op het huis van de elco's staat een streep aan de plus kant en het - pootje is langer. Op de print staat ook wat de plus en min is.

[JosD]

Op het huis van de elco's staat een streep aan de plus kant en het - pootje is langer. Op de print staat ook wat de plus en min is.

Bedankt! Duidelijk! En het is helemaal gelukt. Hij doet het weer. Los van het aanschaffen van de soldeerbout, maar die is nooit weg, heeft het me nu 1,80 euro gekost

[MrRoboto]

Hallo ,



Ik heb nu alles vervangen en nieuwe voeding besteld bij mijn dealer, nog steeds zo dood als een pier.

Kan ik ergens meten of de voeding spanning stuurt naar het mainboard.

Meet nl. helemaal niets op de stekker



Alvast bedankt.

[ronaldsl]

Steve, PB

[tracker]

Mijn ET9000 andere voeding er in gezet en klacht blijft gelijk: knipperend lampje en verder niets.

De STB is niet te benaderen via Telnet dus wat blijft over? Kan ik een security board uit een willekeurige andere ET9000 proberen of maak ik dan wat kapot?

[zeeteefje]

Een ET9K start gewoon op met een defect SB en is met telnet te benaderen, maar dan worden enkele drivers niet geladen zodat de box niet functioneel is.  Volgens mij controleren de nieuwste drivers niet eens meer op de aanwezigheid van een Security Board, die mag tegenwoordig dus zelfs defect zijn.



Dat is dus niet je probleem, helaas kan ik je niet vertellen wat het dan wel is, behalve dat er kennelijk wel een spanning ontbreekt.

[tracker]

Tja dan wordt het lastig. Voeding is goed, gecontroleerd in andere ET9000, HD draait (ook zonder geprobeerd), maar geen enkele reactie van de ET9000 behalve dan het knipperen. Display blijft helemaal zwart.

Niet te benaderen via Telnet.

Metingen aan spanningsregelaars op mainboard lijken normaal.



Wie heeft nog een suggestie?

[Steve]

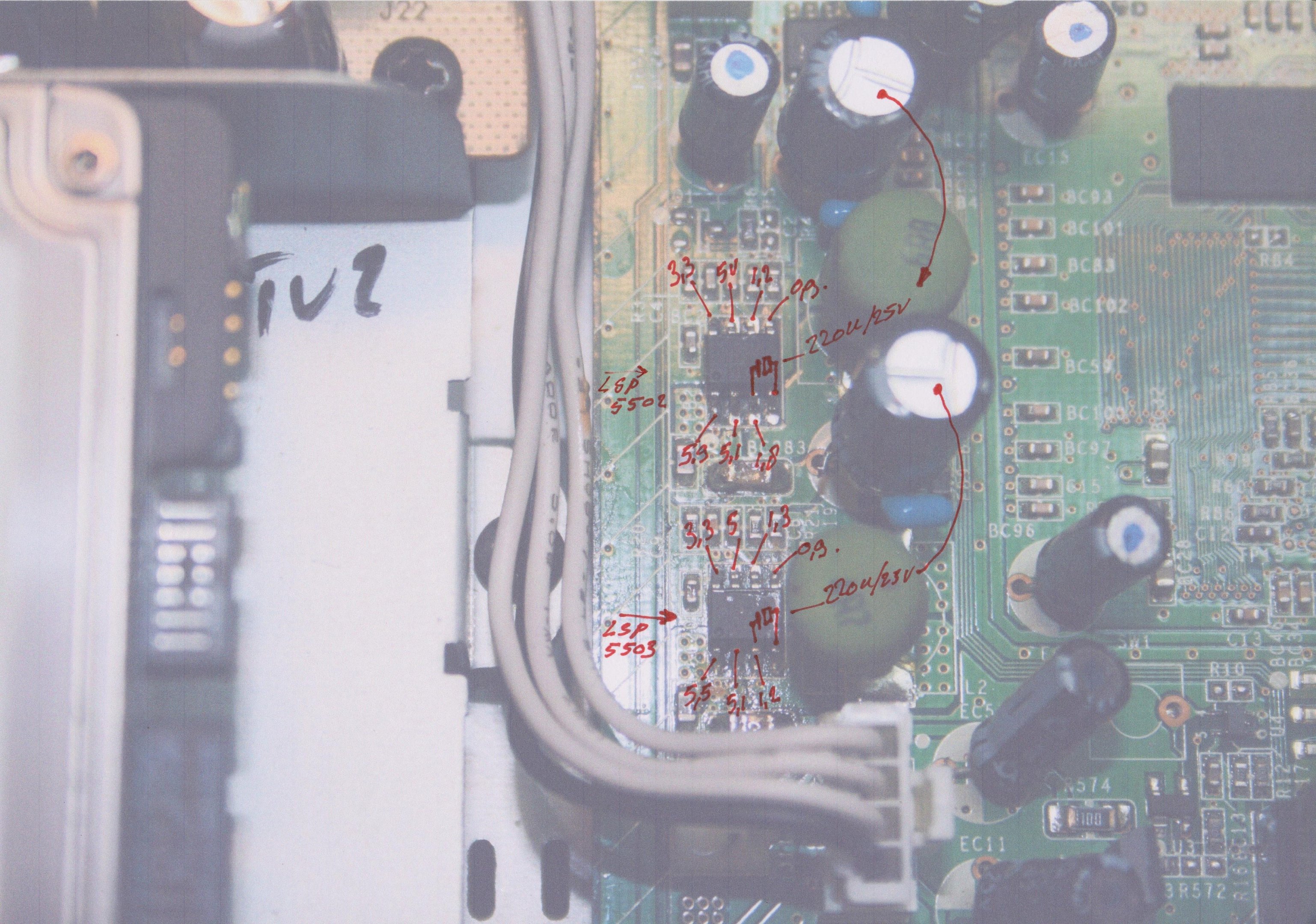

controleer de spanningen op de spannings regelaars U1  U5  en U2



U1= LSP5502 met condensator EC1 (220uf/25v)

U2= LSP2996   ,,            ,,               EC7      ,,

U5= LSP5503    ,,           ,,               EC8      ,,

[tracker]

Die twee U's van de foto heb ik gemeten en de waardes die jij er bij hebt geschreven heb ik ook (hier en daar kleine afwijking +/- 0.1-0.2V. Alleen die U2 heb ik niet gemeten.  Waarzit die ergens?

Kunnen die condensators ook kapot gaan/zijn?

26 november 2018 aangepast door tracker

[Steve]

de 3 condensatoren moet je vervangen. U2 kan je net nog zien zitten bovenin de foto



26 november 2018 aangepast door Steve

[tracker]

Op 26-11-2018 om 22:24 zei Steve:

de 3 condensatoren moet je vervangen. U2 kan je net nog zien zitten bovenin de foto



@Steve: de drie condensatoren met het stipje er op? Of die twee (en dan dus nog een) waar die pijlen bij staan?

Welke waarden moet U2 hebben?

[Steve]

vervang eerst de condensatoren met de orange stip
