duo lnb absoluut onmogelijk met Channel Master 1.20m ?

[Sprietje]

Vanwege de drie armen kun je de lnb van de Astra 23,5 niet in de klem zetten want dan komt de vrijhangende lnb voor de Astra 19,2 achter die stang te zitten. Vandaar dat ik al schreef dat je de lnb van de Astra 19,2 in de klem moet zetten. Dan komt de 23,5-lnb links omhoog te staan. Dan heb je geen last van die stangen.


[smetje limb.BE]

HARTELIJK dank aan Sprietje en Smetje !

:

Ik ben Bruggeling en verblijf in Brugge die Scone van nov tot april: ik kom Smetje, indien hij daar niets op tegen heeft, zeker eens bezoeken!



Channel Master:



- voor de SMC -serie zit het als volgt in elkaar:



- bij mijn weten werden enkel prime focus schotels gemaakt van 1.80, 2,40 en 3 m: deze hebben VIER stangen (ikzelf heb in 1993 een vierdelige1.80m kunnen kopen waarover ik ook ZEER tevreden was: in 1999 kon ik daarmee 19.2 ontvangen te Istanboel, op een ogenblik dat de gangbare min diameter voor de aldaar beschikbare schotels, 3m bedroeg ! / ben daar nog altijd trots op / weet niet of 2,40 en 3 m ook in die versie beschikbaar waren



- enkel het 60cm model had de klassieke "middenstang", vanaf 75 cm waren het de 3 (wat ik) "stangen" ("legs" ) noem



jacqfranc

een bezoekje hm leuk

[jacqfranc]

Beste Sprietje, Smetje et All,



Eindelijk de verwachte feedback.



Het heeft wel een tijd geduurd vooraleer ik de benodigde spullen ontving en de nodige installatiepogingen kon ondernemen en afronden.



De hoofdreden waarom ik het geprobeerd heb is om mijn echtgenote plezier te doen : ik werk normaal met een dual axis positioner van RCI (de RC 2000 C) maar die heeft geen afstandsbediening en vergt wel enige kennis om de toetsen correct te gebruiken.



Op die manier behoud ik de motorbesturing zonder ingewikkeld te moeten doen en kan mijn echtgenote makkelijk switchen.

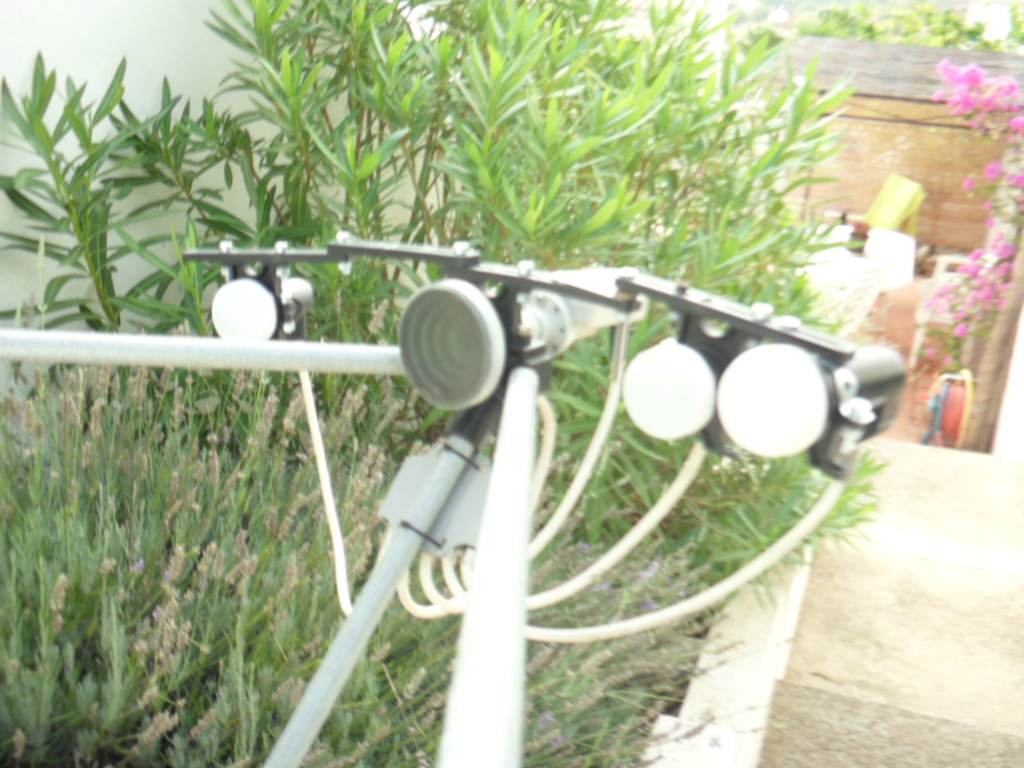

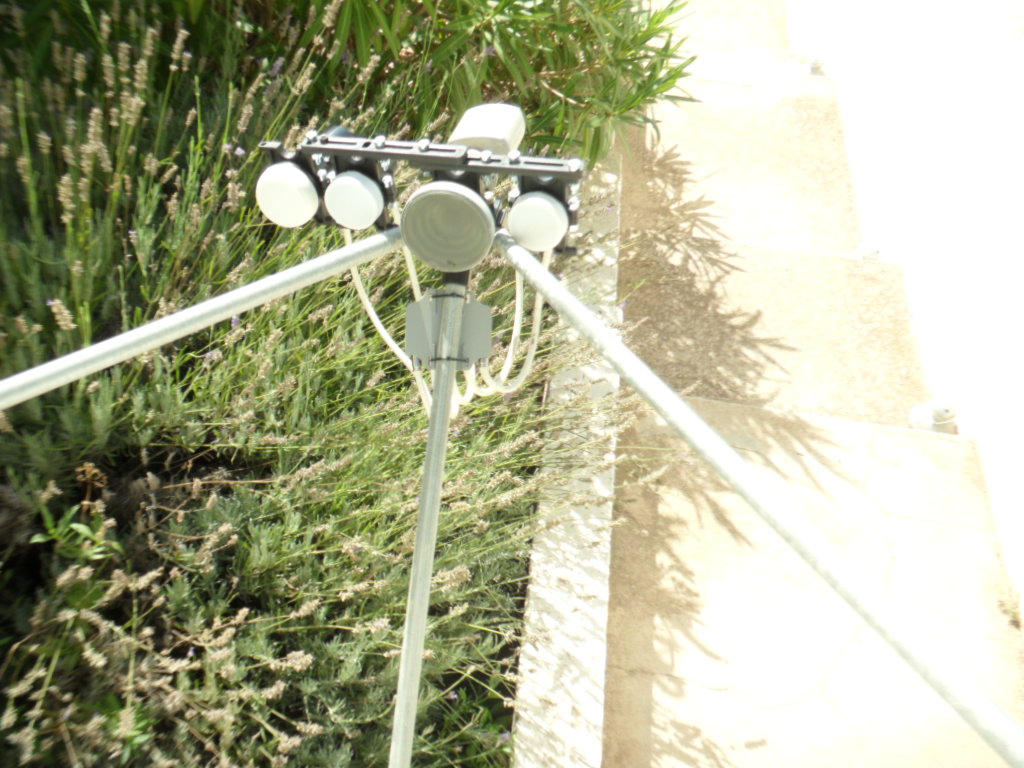

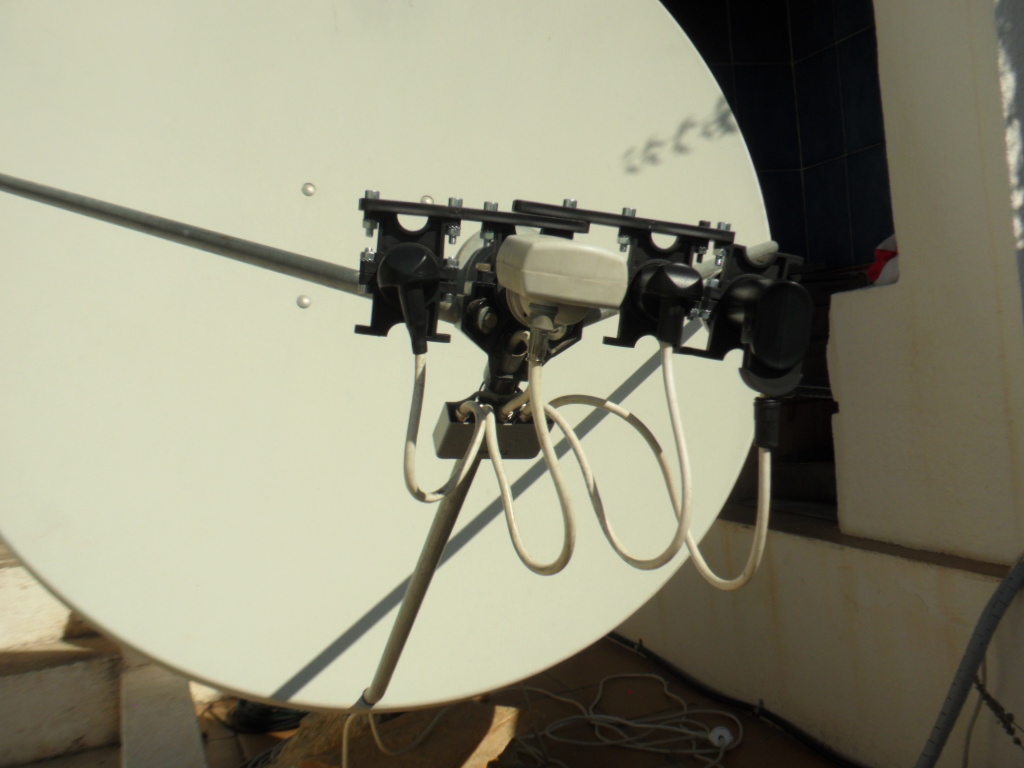

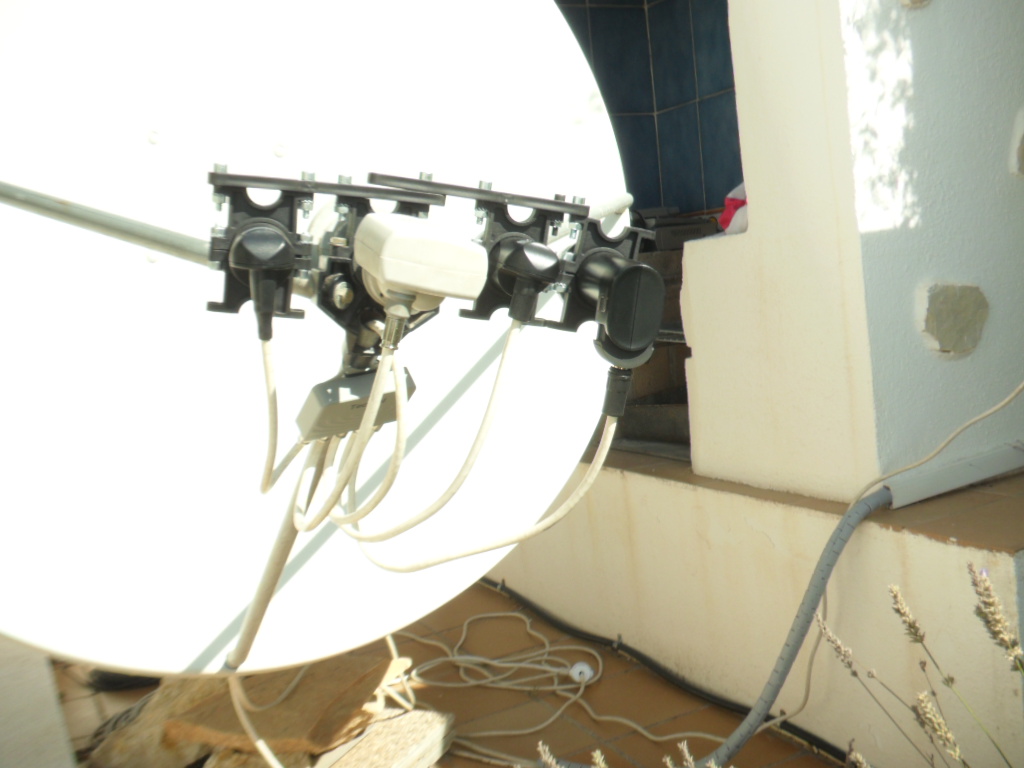

De foto’s in bijlage tonen het resultaat daarvan alsook een indruk van het geheel.



De opstelling voor de 90 cm (in feite een reserveschotel), is van links naar rechts als volgt: 23.5, 19.2, 13 en 9 ° E als je vóór de schotel staat met 19.2 op de centrale arm.



Voor de Channel Master heb ik 2 opstellingen uitgetest: dezelfde als voor de 90 cm en 23.5, 19.2, 9 E, en 5 W met  9 E op de centrale arm.



Het resultaat heeft wel wat eigenaardigheden aan het licht gebracht die ik hierna beschrijf en waarvan ik hoop dat Profesor Sprietje een mogelijke uitleg ervoor heeft.



Ik beperk mij tot het commentaar mbt de Channel Master omdat het voor de 90 cm, min of meer gelijklopend is.



In alle gevallen bekom ik altijd 90% signaalsterkte maar het schoentje wringt mbt de kwaliteit.



Hierna de vaststellingen (centrale lnb geeft uiteraard nooit problemen / de Inverto lnb werd steeds gebruikt voor de zwakste ontvangst) :



Met 19.2 E centraal, geen kwaliteitsprobleem met 23.5 noch 13 E maar wel met 9 E, waarbij toch een rare vaststelling: op 12034 (de enige frequentie die mij interesseert), geen ontvangst  maar alle andere frequenties komen probleeemloos door (kwaliteit 70%).



Met 9 E centraal, geen problemen met 5W (kwaliteit ook 70%) maar voor 23.5 en 19.2 E, zelfde fenomeen: op 23.5 komen de Vlaamse en Nederlandse zenders er helemaal niet door, de rest wel; op 19.2 bereikt de kwaliteit van die zenders in SD, 20% (beeld komt wel door), de rest van de frequenties wordt probleemloos ontvangen.



Even gedacht dat het te maken had met de diseqc- schakelaar (een Tecatel 2.0) maar een rechtstreekse verbinding van de lnb naar de tuner (SAB Titan 1) bracht geen verbetering en het verdraaien van de lnb’s vanuit de centrale positie in beide richtingen, evenmin.



Blijkbaar situeert het probleem zich in de zone 12.000 – 12400.

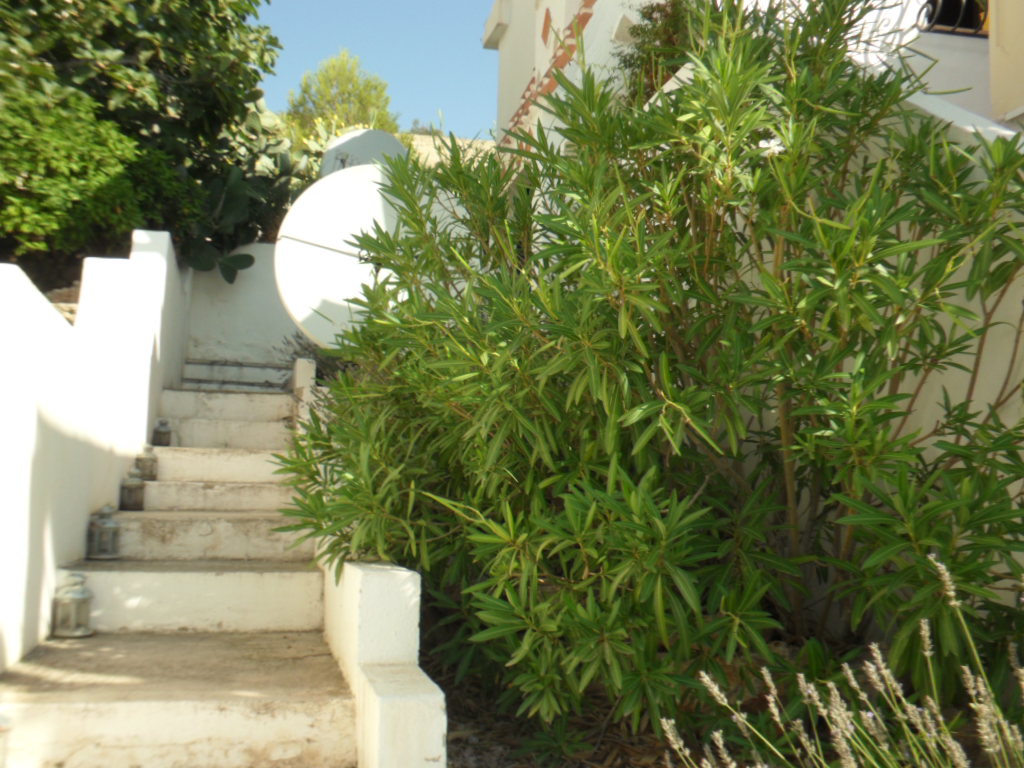

Ik snap het echt niet en ben benieuwd naar wat Sprietje in dit verband zal zeggen (stangen,  struikgewas aan snoeibeurt toe of nog andere redenen?).



Tenslotte nogmaaals mijn dank aan Sprietje en Smetje voor de nodige tips die mij in staat stelden de testen uit te voeren.



jacqfranc

[jacqfranc]

hierbij nog de ontbrekende foto's

[Sprietje]

Beste jacqfranc

Ik zie zoveel zaken op de foto die niet deugen, dat het nog een wonder is dat je ontvangst hebt. Laat ik ze opnoemen:

1- De satellieten staan aan de Clarkebelt in een boog. Door de reflectie van de signalen vindt je deze boog ook weer terug hoe de lnb's moeten staan echter geen bolle boog zoals de Clarkebelt maar een holle boog vanwege de reflectie van de signalen door de schotel. Je ziet dat bijv. ook heel duidelijk terug in de rail van een Wavetrontier T55 en T90.

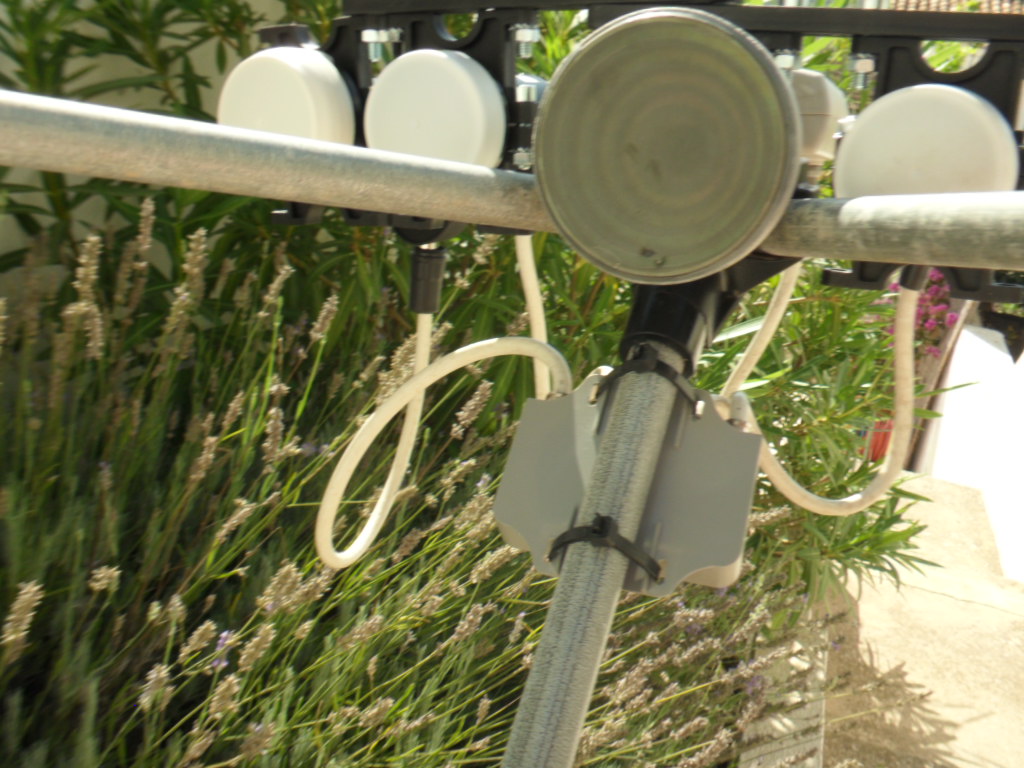

Jij hebt met een hoop geknutsel de lnb's flink in de breedte geplaatst maar in een bolle boog i.p.v. een holle boog, zie de laatste drie foto's. Hiermee moet je behoorlijk wat signaal verliezen want de lnb's staan dus gewoon een flink eind op de verkeerde hoogte.

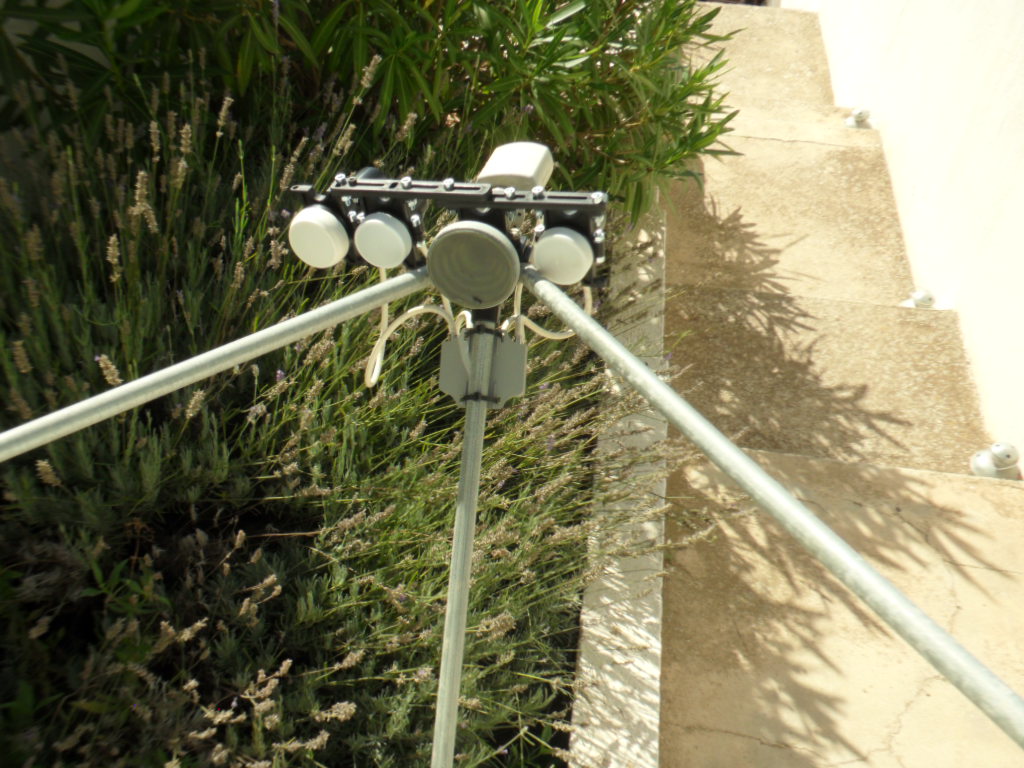

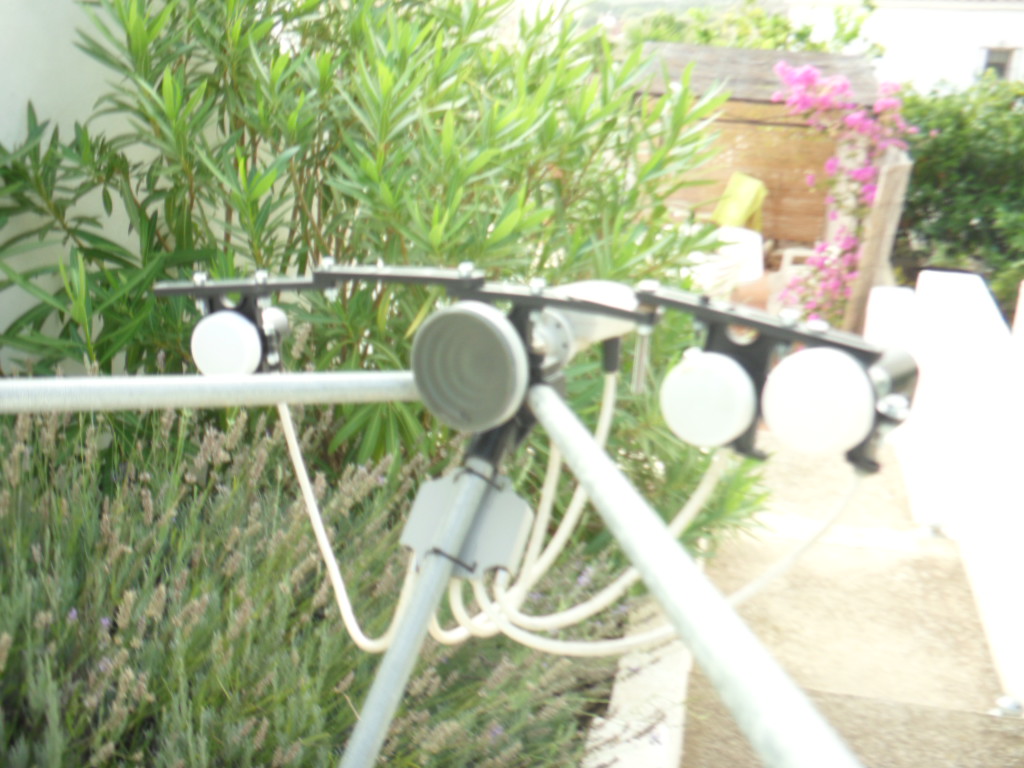

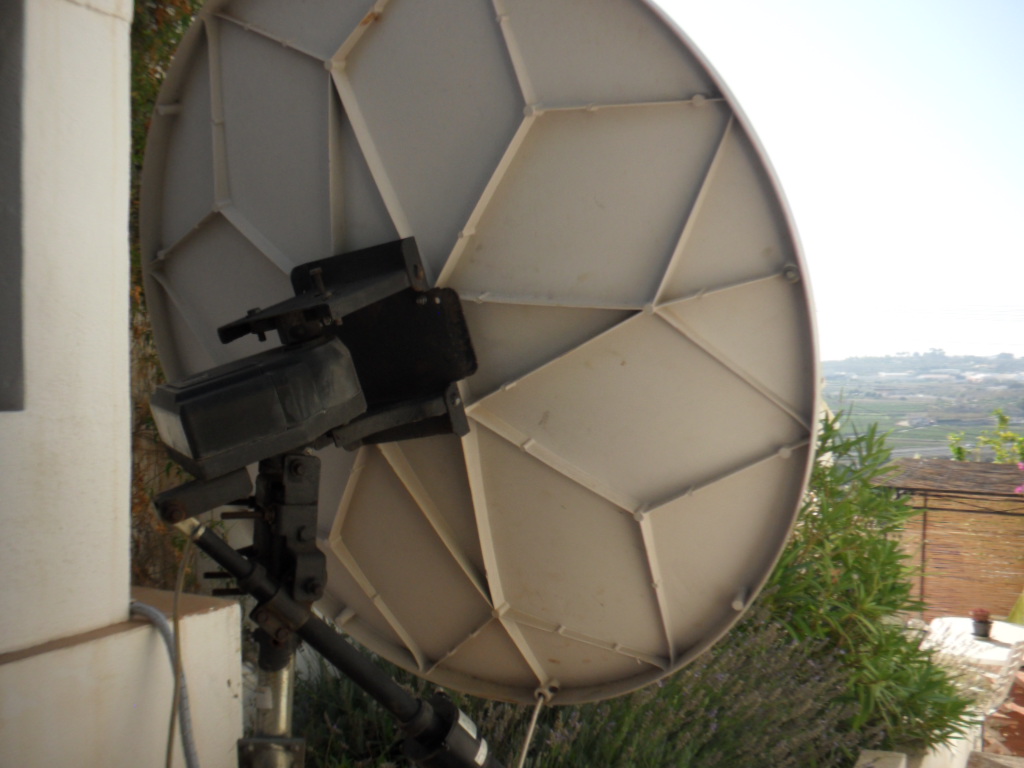

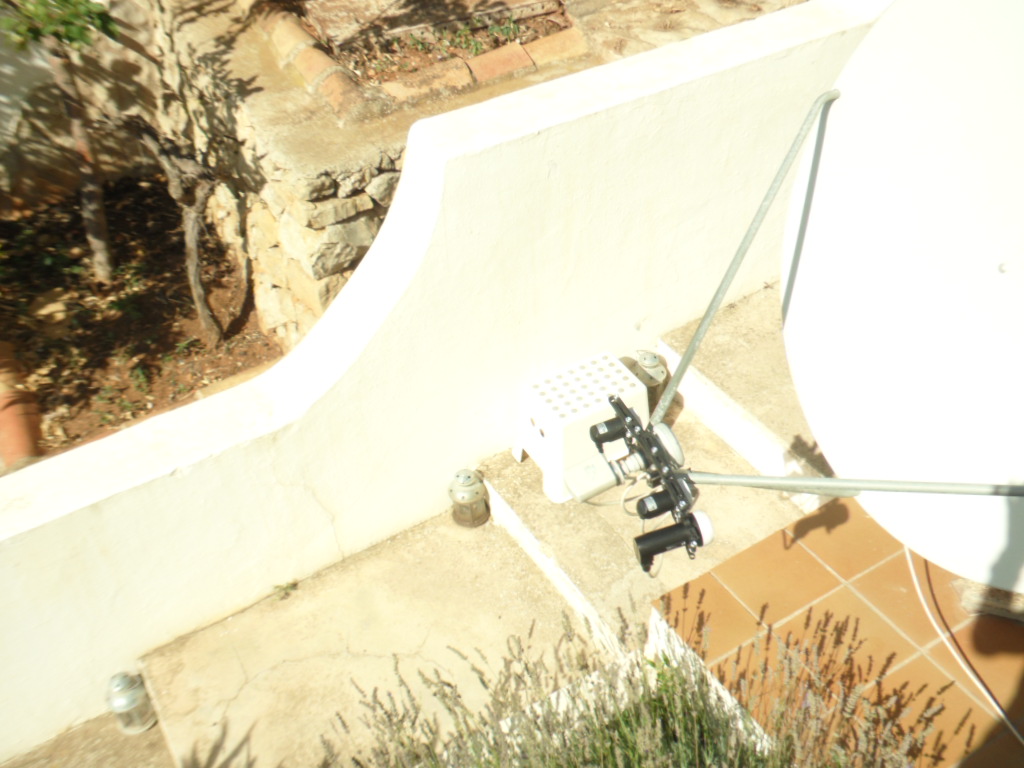

2- De lnb's moeten van boven af gezien allemaal naar het midden van de schotel kijken. Op foto 3 en 5 is te zien dat dit niet het geval is.

3- Als je op 40% van de hoogte van de schotel een touwtje met een plakbandje in het midden aan de schotel plakt, dan moet de brandpunten van de lnb's allemaal op dezelfde afstand staan. Hierbij moet je bedenken dat het brandpunt van een feedhorn op die plaats ligt waar het middelpunt van een kogel van 25mm diameter ligt als je die in de feedhorn plaatst. Bij een gewone lnb is dat ongeveer 15mm achter de voorkap. Bij de centrale lnb ligt het brandpunt een stuk dieper omdat de feedhorn veel groter is en meer ringen heeft.

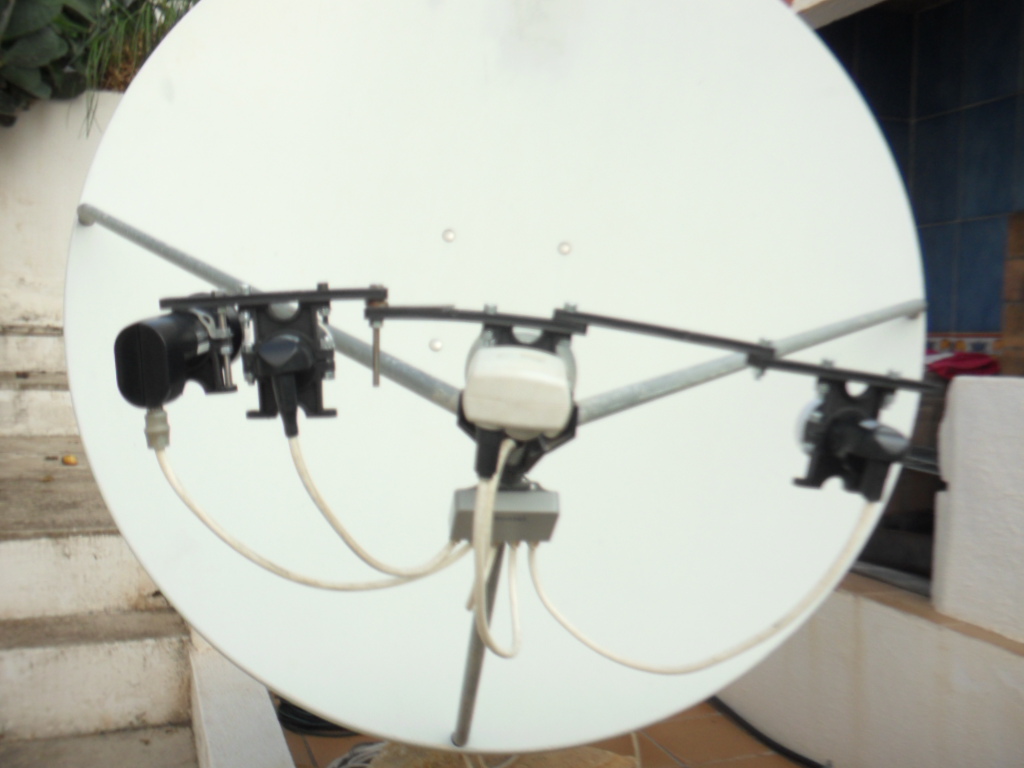

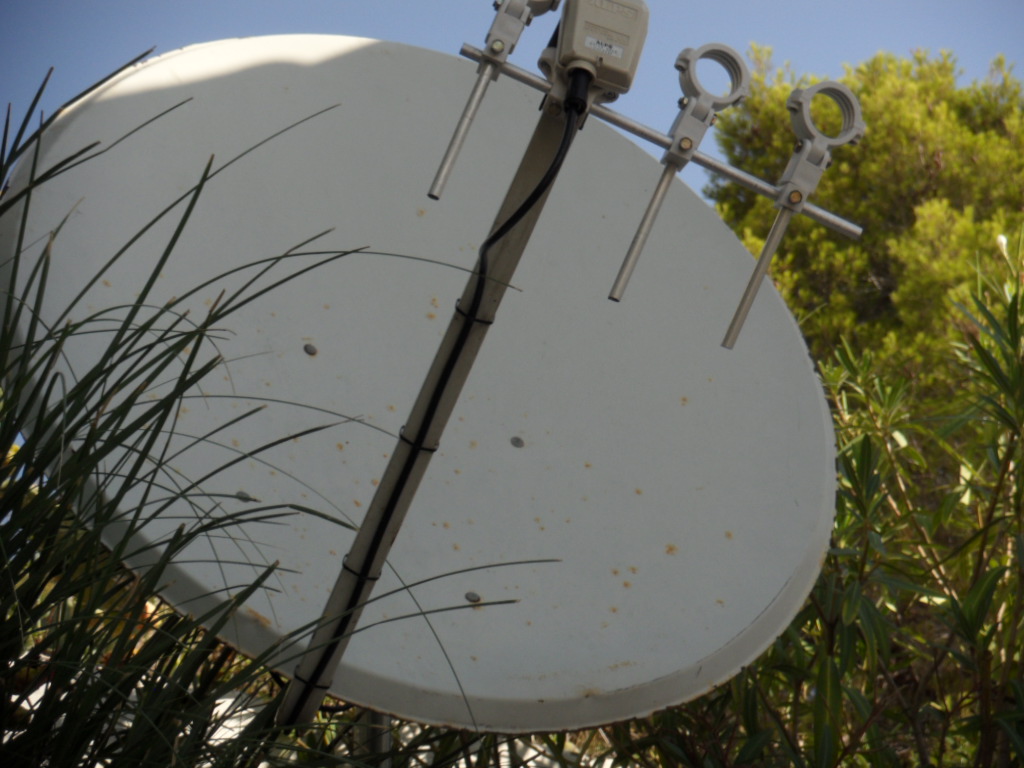

Ik zie dat dat dit totaal niet klopt. De bijgeplaatste lnb's staan veel te ver naar achteren. Het beste is dat te zien op foto 6.

4- De rail waar de lnb's op staan (voor zover we hier van kunnen spreken) moet op een bepaalde schuinte staan. Dat is afhankelijk waar de schotel staat en welke satellieten je wilt ontvangen.

5- Redelijk wat lnb's staan gewoon tegen die schoren aan te kijken en kunnen daardoor gewoon geen goed signaal ontvangen.

Al met al een geknutsel van de eerste orde. De ontvangst kan niet anders dan heel beroerd zijn. Gewoon afbreken die rommel en hooguit een monoblock gebruiken op deze schotel waarvan de losse lnb omhoog staat.


[smetje limb.BE]

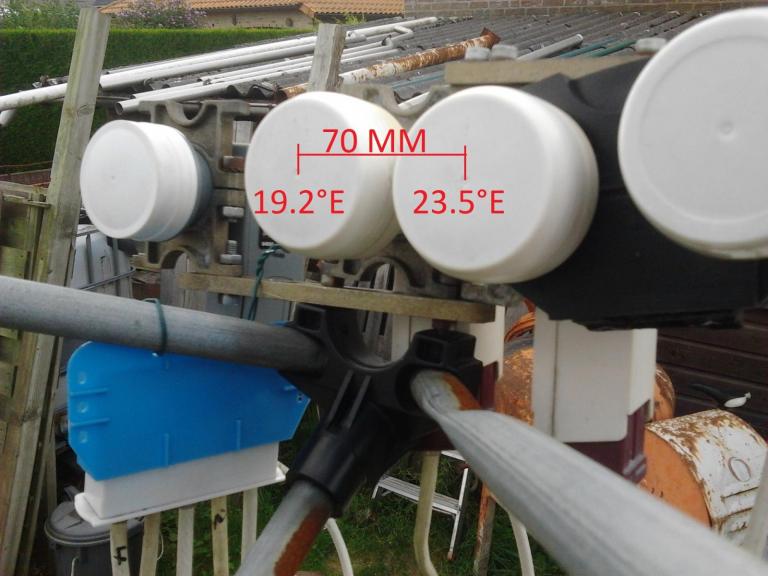

monteer je lnb's zo dat ze boven de steunen uitsteken,zie mijn foto

ik heb wel metalen beugels

24 september 2014 aangepast door smetje limb.BE

[jacqfranc]

Beste Sprietje en Smetje,



Hartelijk bedankt voor het zakken in mijn examen en de nieuwe raadgevingen maar ik wil toch doen opmerken dat 70% van wat ik wil ontvangen, probleemloos doorkomt.



De foto’s van Smetje indachtig,had ik onmiddellijk de lnb die 23.5 moet ontvangen in de opstelling met 5W er bij, boven de linker stang geplaatst, zonder succes: blijkbaar is een correct afregelen van 23.5 in die opstelling niet mogelijk (denk ik).



Er blijft toch nog een misterie: hoe kan je verklaren dat bepaalde frequenties wel en andere niet doorkomen: heb zopas de Inverto op 19.2 geprobeerd: 12722 H gaf met de Illusion 50% kwaliteit en nu komt er helemaal niets meer door, terwijl 6 eenheden verder,12728 V 70% haalt (dit in een opstelling waarbij beide lnb’s loodrecht stonden / ik moet nog aan fine – tuning doen voor de Inverto).



Wat zegt Sprietje daarop?



jacqfranc

[smetje limb.BE]

en ik heb de dat er enkele lnb's gewoon het signaal gebroken word

door de verstevigings stangen enz

en ik heb niemand gezien helaas

[Eduard07]

Beste Sprietje en Smetje,



Hartelijk bedankt voor het zakken in mijn examen en de nieuwe raadgevingen maar ik wil toch doen opmerken dat 70% van wat ik wil ontvangen, probleemloos doorkomt.



(...)



Er blijft toch nog een misterie: hoe kan je verklaren dat bepaalde frequenties wel en andere niet doorkomen: heb zopas de Inverto op 19.2 geprobeerd: 12722 H gaf met de Illusion 50% kwaliteit en nu komt er helemaal niets meer door, terwijl 6 eenheden verder,12728 V 70% haalt (dit in een opstelling waarbij beide lnb’s loodrecht stonden / ik moet nog aan fine – tuning doen voor de Inverto).



Wat zegt Sprietje daarop?



jacqfranc

Het zou mij niet verbazen dat hij een antwoord in de richting gaat geven van: "Er valt veel meer uit de schotel te halen, maar dan moet je wel mijn (=zijn) adviezen opvolgen en geen schotel in elkaar flansen en ontvangst aan het toeval overlaten."

Jouw hierboven beschreven mysterie is er een rechtstreeks gevolg van. Dat is ook de verklaring dat je dit soort verschijnselen krijgt.



Jammer, als je echt prima materiaal hebt maar dan niet het geduld om er het maximale genot uit te halen. Dan kun je beter een Multytenne nemen.



(Sorry, Sprietje  )

[trust]

De oplossing staat misschien

Beste Sprietje en Smetje,



Hartelijk bedankt voor het zakken in mijn examen en de nieuwe raadgevingen maar ik wil toch doen opmerken dat 70% van wat ik wil ontvangen, probleemloos doorkomt.



De foto’s van Smetje indachtig,had ik onmiddellijk de lnb die 23.5 moet ontvangen in de opstelling met 5W er bij, boven de linker stang geplaatst, zonder succes: blijkbaar is een correct afregelen van 23.5 in die opstelling niet mogelijk (denk ik).



Er blijft toch nog een misterie: hoe kan je verklaren dat bepaalde frequenties wel en andere niet doorkomen: heb zopas de Inverto op 19.2 geprobeerd: 12722 H gaf met de Illusion 50% kwaliteit en nu komt er helemaal niets meer door, terwijl 6 eenheden verder,12728 V 70% haalt (dit in een opstelling waarbij beide lnb’s loodrecht stonden / ik moet nog aan fine – tuning doen voor de Inverto).



Wat zegt Sprietje daarop?

Het zou best eens zo kunnen zijn dat alle Hor. Kanalen op die 19.2 slecht doorkomen omdat die feedstang er min of meer horizontaal voor langs loopt .



jacqfranc

[JohnnyBee]

Hoi vrienden,



Deze foto's en pdf wou ik met jullie toch nog even delen......



Multifeed.bmpmultifeed.pdf

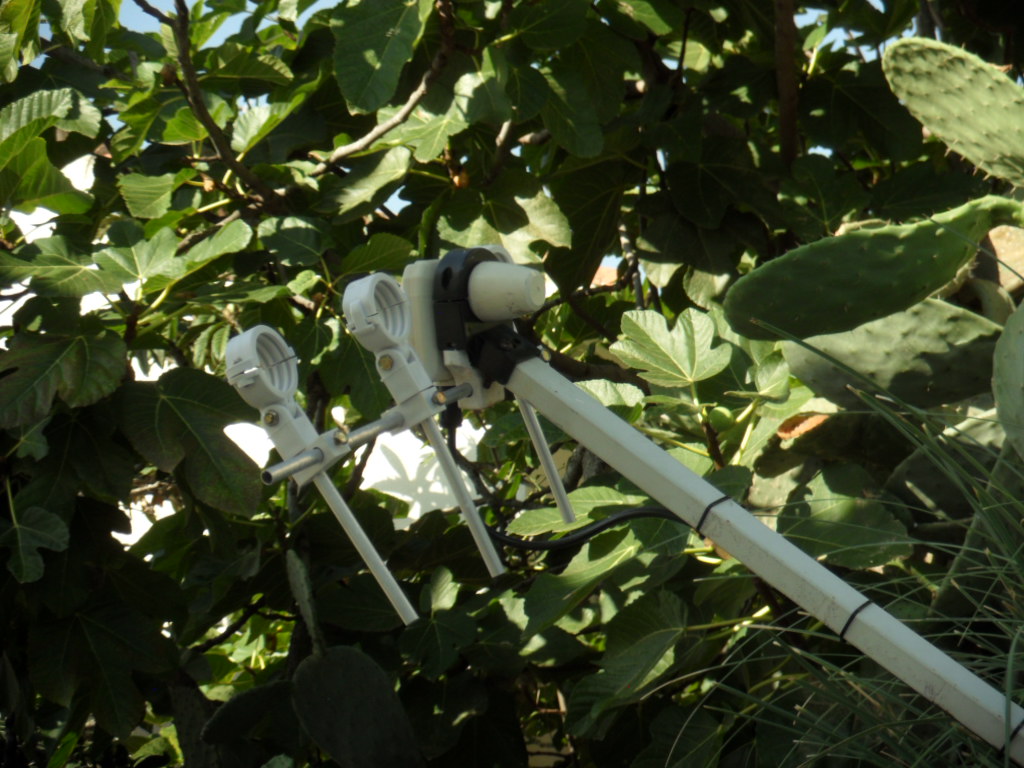

Om de schotel om te bouwen naar multifeet, werden de stangen indertijd omgedraaid in de schotel geplaatst.



Johnny.

25 september 2014 aangepast door JohnnyBee

[smetje limb.BE]

knap

[jacqfranc]

daar ben ik al 8 jaar naar op zoek...



had die set kunnen kopen in 2004 maar vond toen dat 140 € een beetje  teveel was...



het is wel de 1e keer dat ik de set gemonteerd zie en zo begrijp je dat 3 lnb's waarschijnlijk het maximum is



toch bedankt voor het zenden van de foto's (jouw pdf had ik al lang voordien op Internet gevonden)



jacqfranc

[Sprietje]

Hier nog een fotootje van de rail.

1_2M.pdf

[smetje limb.BE]

en is dat nu allemaal op zijn punt gezet
