Kan iemand mij helpen met uitrichten Maximum E85 met 4 koppen

[Xady]





Schotel Maximum E85 met 4 * LNB Titanium QUATRO multiswich



Het gaat om hotbird astra 1 2 en 3





Ik woon  ongeveer Longitude : 4.715    Latitude: 51.011  Tremelo Belgie





Ik krijg hem niet fijn afgesteld, maar als iemand eventueel in de buurt zou wonen die dit heel goed kan mag ie het me laten weten.

[edbe]

probeer deze intstelling eens



Elevatiehoek schotel

30.06

[Sprietje]

Beste Xady

Je moet de Maximum E-85 als volgt afstellen:

Stel de skew van de schotel in op nul graden.
Controleer met een waterpas of de rail precies horizontaal staat. Stel hem zonodig goed.
Stel de skew van de schotel in op 100,7 graden.
Stel de elevatie van de schotel in op 29 graden.

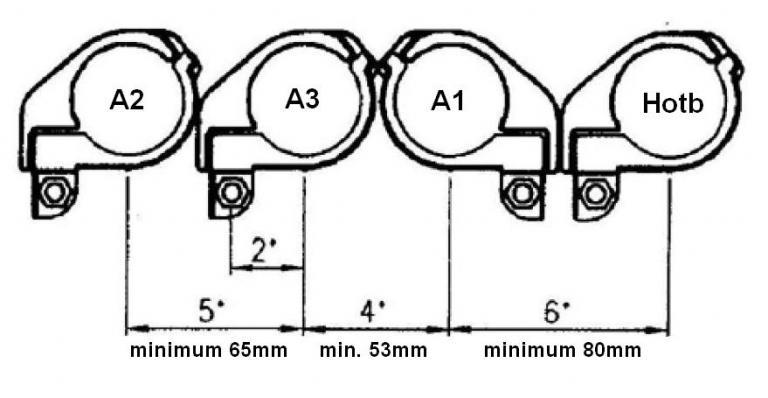

De afstanden van de lnb's moeten als volgt staan:
tussen de Hotbird 13 en Astra 19,2 is 76mm
tussen de Astra 19,2 en Astra 23,5 is 51,5mm
tussen de Astra 23,5 en Astra 28,2 is 55mm

Met koppen van 60mm gaat dit dus niet. Het enigste wat je kunt doen is de koppen van de Astra 19,2, 23,5 en 28,2 tegen elkaar te zetten. Hierbij begin je de houder van de Astra 23,5 zo in te stellen, dat de lnb boven de arm staat.
De lnb van de Hotbird moet op 68,5mm van de Astra 19,2-lnb afgesteld te worden gemeten aan de voorzijde van de lnb van kuiltje tot kuiltje

Stel de skew van de lnb's als volgt in:
Hotbird 13 op 7 graden
Astra 19,2 op 4 graden
Astra 23,5 op 8 graden
Astra 28,2 op 11 graden
d.w.z. met de wijzers van de klok meegedraaid t.o.v. verticaal als je naar de binnenzijde van de schotel kijkt.

Stel nu de schotel af op de Astra 23,5 op maximale signaalkwaliteit. De rest staat dan ook zo goed mogelijk.
Door de te grote koppen staan er twee lnb's een flink eind van hun ideale positie.
De Astra 19,2 ongeveer 8,5mm
De Astra 28,2 ongeveer 4mm
Dit geeft natuurlijk een mindere ontvangst voor deze satellieten maar gelukkig zijn deze beide satellieten erg sterk en zul je die best nog redelijk ontvangen.

Controleer als laatste of je met de skew van de lnb's nog een iets betere ontvangst kunt bereiken.


[Xady]

Verkoper heeft mij dus verkeerde koppen verkocht, ik dacht zelf halen is het beste zo kan ik rekenen op deskundig advies.  Had beter alles via internet besteld bij een andere leverancier.  Ook de schotel is niet echt wat ik vroeg.

[Sprietje]

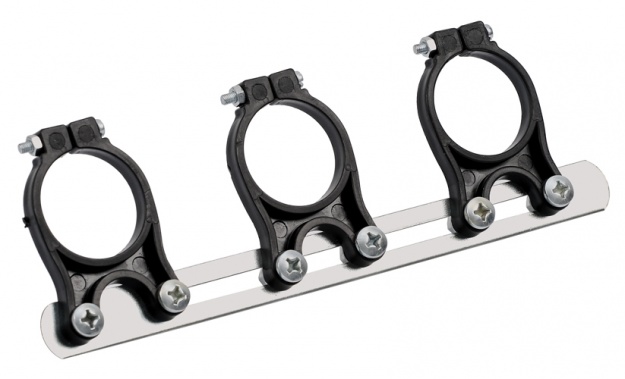

Tja,  bij een Maximum E85 moet je minimaal 1 smalle lnb nemen. Dat zou de Astra 23,5 kunnen zijn maar omdat je daar het meeste signaal voor nodig hebt, kun je ook kiezen om voor de Astra 19,2 en de 28,2 smalle lnb's te nemen, bijv. een ALPS. Probleem is ook nog dat de lnb-houders erg veel ruimte in nemen waardoor de lnb's niet dicht genoet bij elkaar kunnen. Wat je daar aan kunt doen is de lnb-houder voor de Astra 23,5 weg te laten en een 3-voudige lnb-houder (zie bijlage) te plaatsen tussen de houder van de Astra 19,2 en 28,2. Daar tussen kun je dan de lnb van de Astra 23,5 hangen.
Die houder kun je makkelijk buigen in dezelfde vorm van de E-85 rail.


[edbe]

Verkoper heeft mij dus verkeerde koppen verkocht, ik dacht zelf halen is het beste zo kan ik rekenen op deskundig advies.  Had beter alles via internet besteld bij een andere leverancier.  Ook de schotel is niet echt wat ik vroeg.

welke schotel had je dan gewild?

[Xady]

Een big bisat of een wavefield t90   Ik wilde zo weinig mogelijk uitval krijgen als het regent.  zo goed mogelijk signaal dus.  Alps waren de koppen die ik dacht te nemen.

[edbe]

Een big bisat of een wavefield t90   Ik wilde zo weinig mogelijk uitval krijgen als het regent.  zo goed mogelijk signaal dus.  Alps waren de koppen die ik dacht te nemen.

Alps zijn goede LNB's heb ze ook al jaren....

en de schotel..ik zou voor de T90 gaan...

[Xady]

Tja, maar ik volgde de verkoper en deed een miskoop...ik vroeg en hij raadde me andere dingen aan zogenaamd beter

[Sprietje]

Op zich is de E-85 geen miskoop maar je moet de verkoper dan wel vragen hoe hij dacht die lnb's af te stellen.
