onderdelen Kzoek een LNK304PN voor droger Whirpool Atlanta C

[iemand]

Hallo,



kheb hier een droger Whirpool Atlanta C

Die totaal niet meer doet.



Op marktplaats wordt zelf een reparatie aangeboden onder kenmerk "Module Printplaat Whirlpool doet niets meer"



Dus ben ik zelf maar eens gaan speuren, want de klacht komt overeen.



De Fusable resistor (waarde 20 Ohm) is defect en

bij de LNK304 meet ik tussen Drain en Source 30 Ohm.

Da's m.i. niet goed.



Wie heeft er verder nog tips om na te kijken.

En wie kan voor mij zo'n IC verkrijgen.



RS-online heeft ze maar ik mag er als particulier niet bestellen.



Groeten Erik

22 augustus 2014 aangepast door iemand

[Matchless]

Is het een fet of een chip?



Als het een fet is dan kan je toch de datasheet bekijken en een andere fet ervoor gebruiken met ong dezelfde waarde?

[iemand]

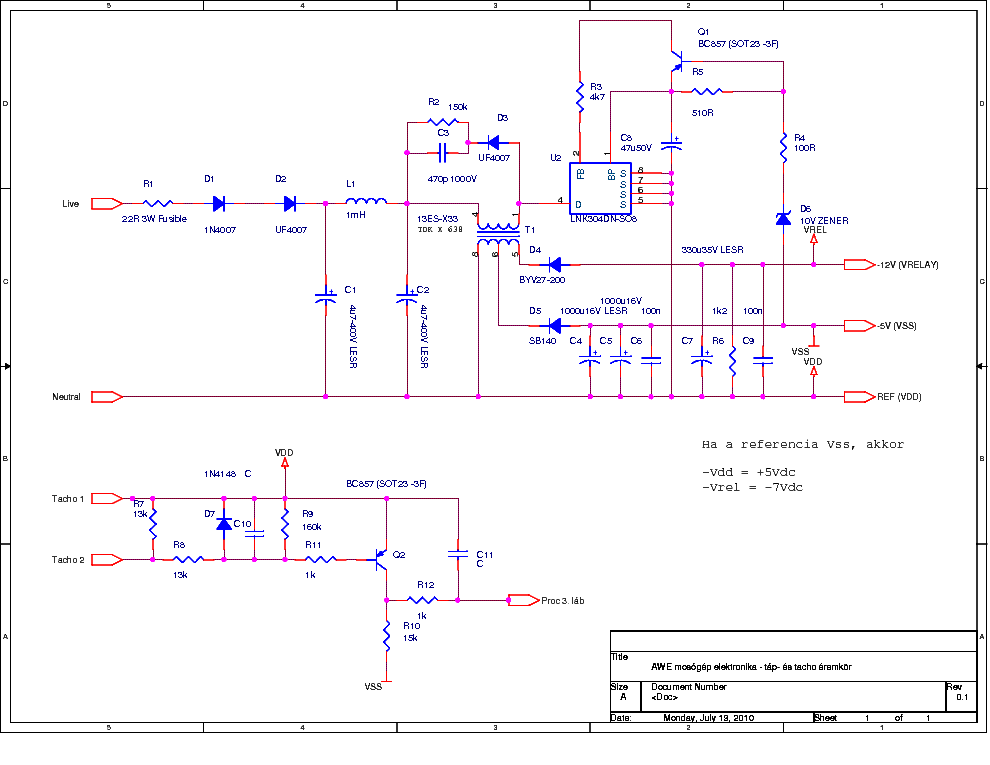

Dit is zo ongeveer het schema.



Kheb al een PM gehad en een 304 is (bijna) onderweg.



Als je zoekt op "whirlpool lnk304", dan is dit toch een behoorlijke standaard fout.



Kzal de 4 Source-pennen met extra soldeer solderen; dan koelt ie hopelijk wat beter.

[iemand]

Polariteit van de condensatoren rechts onderin is wel verkeerd om ingetekend

[iemand]

Chippie binnen, met dank aan Adri.

en de machine loopt weer



Aangezien de LNK304 koelt via die 4 pinnen aan elkaar; heb ik de printplaat daar lekker dik in de soldeer gezet.



Dan te bedenken dat een nieuwe CPU-print bijna 180 Euro moet kosten voor zo'n standaard fout.

Als je zoekt op "whirpool lnk304", schrik je van de hits.

[iemand]

Nu een droger Candy GOC780 BT onder handen gehad.



Ook hier de LNK304 defect (SMD uitvoering) icm een 60 Ohm weerstand.



Er nu een 100 Ohm veiligheidsweerstand in gezet icm nieuw chip en zie daar. gewoon weer werken.
