LNB afstanden

[dovedoeme]

Heb sinds jaren een triax 100cm schotel met 4 lnb.

Nu zei wat achteraf blijkt een zgn expert dat mijn lnb niet goed stonden nu dus helemaal niet meer.



Wat zijn de afstanden vanuit het hart gemeten of wie kan me een voorbeeld sturen.



Ben woonachtig in Delfzijl en heb nog slechts 46 % signaal.

En dus slecht beeld.

Wie kan mijn probleem oplossen.

Bij voorbaat dank.





[Rivellino]

Dat is een vraag voor het schotelpark forum.

Om de juiste hulp te krijgen moet je wat meer informatie leveren over welke schotel het precies is en welke LNB´s.

Een foto van de huidige opstelling wil ook wel eens helpen.

Dan is het voor Sprietje een fluitje van een cent.

[Sprietje]

Inderdaad, gaat het om een Triax 110 die 100cm breed is en 105cm hoog of over een Triax 88 die 85cm breed is en 95cm hoog?
En gaat het over de ontvangst van de Hotbird en Astra 19,2, 23,5 en 28,2?
En ook graag merk en type van de lnb's.


[dovedoeme]

Inderdaad, gaat het om een Triax 110 die 100cm breed is en 105cm hoog of over een Triax 88 die 85cm breed is en 95cm hoog?

En gaat het over de ontvangst van de Hotbird en Astra 19,2, 23,5 en 28,2?

En ook graag merk en type van de lnb's.



Bedankt voor de reactie zal kijken of het morgenvroeg even lukt de gegevens te sturen.

[clemens2]

kan ook nog de triax unique zijn herkenbaar aan 2 steunen die de lnb's vasthouden

[paulvr]

Mag ik ervan uitgaan dat je spreekt over een schotel met LNB's voor Hotbird en de drie voor ons in Nederland belangrijkste Astra satellieten? Dan zou ik als ik jou was mijn schotel eerst optimaal africhten op 23,5 Oost (het Nederlandse CanalDigitaal pakket in HD dus) en daarna gewoon elke verdere LNB zo verschuiven dat ie een zo sterk mogelijk signaal geeft van de satelliet waarvoor hij bedoeld is.



Theorie is leuk maar de praktijk is niet zelden weerbarstiger, als je gewoon op optimaal signaal per LNB africht dan kun je daar volgens mij niet echt misgaan tenzij je ook nog elevatieproblemen hebt. Maar bij dat laatste helpen ook de mooiste adviezen niet waar het gaat om onderlinge afstanden tussen de diverse LNB's. Daar help alleen het kantelen van de schotel of desnoods het bijstellen van het staafje waarop de 4 LNB's zijn gemonteerd.

[dovedoeme]

Mag ik ervan uitgaan dat je spreekt over een schotel met LNB's voor Hotbird en de drie voor ons in Nederland belangrijkste Astra satellieten? Dan zou ik als ik jou was mijn schotel eerst optimaal africhten op 23,5 Oost (het Nederlandse CanalDigitaal pakket in HD dus) en daarna gewoon elke verdere LNB zo verschuiven dat ie een zo sterk mogelijk signaal geeft van de satelliet waarvoor hij bedoeld is.



Theorie is leuk maar de praktijk is niet zelden weerbarstiger, als je gewoon op optimaal signaal per LNB africht dan kun je daar volgens mij niet echt misgaan tenzij je ook nog elevatieproblemen hebt. Maar bij dat laatste helpen ook de mooiste adviezen niet waar het gaat om onderlinge afstanden tussen de diverse LNB's. Daar help alleen het kantelen van de schotel of desnoods het bijstellen van het staafje waarop de 4 LNB's zijn gemonteerd.



Ik snap er niks meer van snr. op Astra 19 67 % agr 43 op Astra 2 61 en 41 en dus steeds blokken.

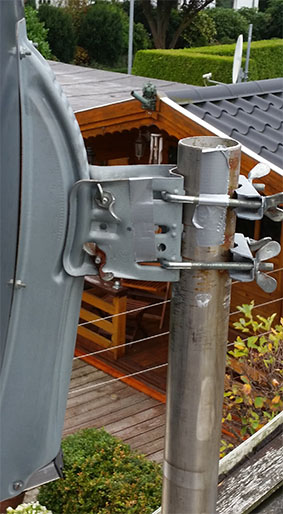

Heb wat foto's gemaakt want volgens mij klopt ook van de helling niks meer met een stand van 25.



Er zullen toch ergens vaste waarden zijn v.w.b. de onderlinge afstanden van de lnb. en je zou toch met een kompas (telefoon op de lnb houder (beugel) graden moeten kunnen aangeven.



De foto's zijn gemaakt nadat de zgn. specialist de schotel heeft uitgericht met een signaalmeter.

De schotel blijkt trouwens 88 cm. te zijn.

23 september 2014 aangepast door dovedoeme

[Sprietje]

Beste dovedoeme

Wat ben je het jezelf toch allemaal moeilijk aan het maken.
Als je nu gewoon eens even opgeeft of het om een Triax 88 of Triax 110 gaat, kan ik je zo vertellen hoe je alles af moet stellen.
En wat bedoel je nu "met een stand van 25"?
Op de foto is duidelijk te zien dat de schotel iets achterover staat. De offset van de schotel is 26 graden. De elevatie moet dus ergens rond de 28-29 graden zijn en dat is goed. Ik weet ook niet waar jij je elevatie afleest maar dat is dus niet aan de zijde waar je tegenaan kijkt op de linker foto maar aan de achterzijde. Ook kan het zijn dat de pijp niet zuiver verticaal staat.

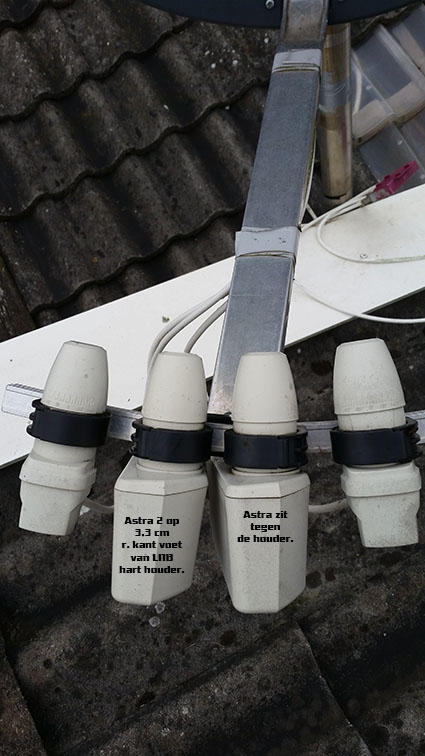

Verder geeft je in de rechter foto aan "Astra zit tegen de houder". Daarmee bedoel je de Astra 19,2, maar op de andere lnb geeft je aan "Astra 2".
Dat is de Astra 2 niet maar de Astra 3 ofwel de Astra 23,5.

En waarom heb je de rechtse lnb nu zo ver mogelijk naar voren staan en de linker zo ver mogelijk naar achteren. Zet ze gewoon allemaal in het midden.


[columbo]

je bent waarschijnlijk nog een ding vergeten nl. de rail schuin te zetten,naar onder dus,i ca 25 mm aan de Hotbird zijde

[Sprietje]

Beste dovedoeme

Ik heb het voor je uitgerekend voor een Triax 88 van 85cm breed en 95cm hoog in Delfzijl.

Stel de elevatie van de schotel in op 28 graden om straks de satelliet te vinden.
Monteer de rail zodat het gat in het midden in de onderste groef zit.
Monteer de lnb's in de klemmen zodat ze midden in de axiale speling zitten.

Plaats de houder met lnb voor de Astra 19,2 op 3mm van de lnb-arm.
Monteer de afstand van de overige lnb's als volgt:
tussen de Astra 19,2 en Hotbird is 80mm
tussen de Astra 19,2 en 23,5 is 54mm
tussen de Astra 23,5 en 28,2 is 58mm
d.w.z. gemeten aan de voorzijde van de lnb's van kuiltje tot kuiltje.

Stel de rail 8,74 graden schuin, d.w.z. de kop van de Astra 28,2 moet 29mm hoger staan dan de kop van de Hotbird. Dit kun je meten met een waterpas en een rolmaat. Borg hierna de rail goed zodat de schuinte niet meer kan veranderen.

Stel de skew van de lnb's als volgt in:
Hotbird 13 op 5 graden
Astra 19,2 op 2 graden
Astra 23,5 op 5 graden
Astra 28,2 op 8 graden
d.w.z. met de wijzers van de klok meegedraaid als je naar de binnenzijde van de schotel kijkt t.o.v. verticaal.

Ga nu de schotel uitrichten. Het maakt niet uit of je dit op de Astra 19,2 of op de Astra 23,5 doet. Ik zou gewoon de Astra 19,2 nemen. Stel de schotel af op maximale signaalkwaliteit.
Let op: Hoe beter je de schotel op deze satelliet uitricht, hoe beter ook de andere satellieten te ontvangen zijn.

Als je schotel helemaal goed staat, nog even proberen of je door het verdraaien van de lnb's (skew) nog een iets betere signaalkwaliteit kunt behalen.


[dovedoeme]

Beste dovedoeme



Ik heb het voor je uitgerekend voor een Triax 88 van 85cm breed en 95cm hoog in Delfzijl.



Stel de elevatie van de schotel in op 28 graden om straks de satelliet te vinden.

Monteer de rail zodat het gat in het midden in de onderste groef zit.

Monteer de lnb's in de klemmen zodat ze midden in de axiale speling zitten.



Plaats de houder met lnb voor de Astra 19,2 op 3mm van de lnb-arm.

Monteer de afstand van de overige lnb's als volgt:

tussen de Astra 19,2 en Hotbird is 80mm

tussen de Astra 19,2 en 23,5 is 54mm

tussen de Astra 23,5 en 28,2 is 58mm

d.w.z. gemeten aan de voorzijde van de lnb's van kuiltje tot kuiltje.



Stel de rail 8,74 graden schuin, d.w.z. de kop van de Astra 28,2 moet 29mm hoger staan dan de kop van de Hotbird. Dit kun je meten met een waterpas en een rolmaat. Borg hierna de rail goed zodat de schuinte niet meer kan veranderen.



Stel de skew van de lnb's als volgt in:

Hotbird 13 op 5 graden

Astra 19,2 op 2 graden

Astra 23,5 op 5 graden

Astra 28,2 op 8 graden

d.w.z. met de wijzers van de klok meegedraaid als je naar de binnenzijde van de schotel kijkt t.o.v. verticaal.



Ga nu de schotel uitrichten. Het maakt niet uit of je dit op de Astra 19,2 of op de Astra 23,5 doet. Ik zou gewoon de Astra 19,2 nemen. Stel de schotel af op maximale signaalkwaliteit.

Let op: Hoe beter je de schotel op deze satelliet uitricht, hoe beter ook de andere satellieten te ontvangen zijn.



Als je schotel helemaal goed staat, nog even proberen of je door het verdraaien van de lnb's (skew) nog een iets betere signaalkwaliteit kunt behalen.



Alvast super bedankt voor je uitleg zal er morgenvroeg mee bezig gaan het is me nu te nat.

Als ik je verhaal goed begrijp moet ik n.a.v. jouw afbeelding de schroef voor de schuinafstelling in de onderste gleuf zetten dus in mijn geval rail opnieuw in een hogere stand plaatsen om de schuinte te kunnen realiseren.

[Sprietje]

Inderdaad. De multirail kan in de normale stand niet schuiner ingesteld worden dan 6 graden en moet bij jou 8,7 graden schuin staan. Zou je de rail niet omdraaien komen de twee buitenste lnb's 4,6mm op de verkeerde hoogte te staan en dat geeft natuurlijk een zwakker signaal.


[marinepik33]

Kijk eens aan,  zo helpen we elkaar. Dit was een erg duidelijk verhaal Sprietje!!

[dovedoeme]

Alvast super bedankt voor je uitleg zal er morgenvroeg mee bezig gaan het is me nu te nat.

Als ik je verhaal goed begrijp moet ik n.a.v. jouw afbeelding de schroef voor de schuinafstelling in de onderste gleuf zetten dus in mijn geval rail opnieuw in een hogere stand plaatsen om de schuinte te kunnen realiseren.

Heb beeld op Astra 19,2 maar verder geen signaal via de ander lnb's. Het signaal is echter slechts 65 en agr 39 zal eerst een andere diseq switch ophalen.

Kan de kop van 23,5 niet dichter bij Astra 1 krijgen dan 6,2 mm dan zitten ze al tegen elkaar. Wat een gehannes voor een visueel gehandicapte maar geef de moed niet op omdat er een fantastische ondersteuning is.

Woensdag meer.

[Eduard07]

@Dovedoeme, zie PM.

29 september 2014 aangepast door Eduard07
