Geeft een T-stuk signaalverlies?

[Sprietje]

Laat mij eens een T-stuk zien dat impedantie gecompenseerd is.

[Drs. IJzerbout]

Mochten er werkelijk T-stukken voor coax-kabels op de markt zijn zonder aanpassings-netwerkje, dan kan ik me alleen voorstellen dat die dingen uit China komen en door onserieuze handelaren verkocht worden.

Kwaliteitsfirma´s zoals Kathrein, Fuba, Hirschmann, Technisat en Triax (ik schrijf dit voor Sprietje ) zullen zulke troep nooit fabriceren.

In een goede splitter behoord een transformator-tje en enkele ander componenten te zitten: een C en een R.

[Drs. IJzerbout]

Laat mij eens een T-stuk zien dat impedantie gecompenseerd is.



Je weet best wat ik bedoel.

[Sprietje]

Triax heeft een T-stuk niet eens in hun programma zitten, wel allerlei andere type connectors. En natuurlijk logisch want een F-F-F-connector is bij voorbaat uit den boze vanwege misaanpassingen.

[Drs. IJzerbout]

Ook niet juist.

Een echt T-stuk wordt gebruikt voor metingen.

Als je aan een stuk coax wat wilt meten met bijvoorbeeld een oscilloscoop, dan heb je een een T-stuk nodig.

Een oscilloscoop is namelijk hoogohmig en sluit de 75 ohm coax niet juist af en je meet de dubbele spanning. Daarom zet je aan de ingang van een oscilloscoop een T-stuk. Aan de ene kant de scoop, aan de 2e kant een weerstand van 75 ohm (als de coax 75 ohm impedantie heeft) en aan de derde kant de coax waarop gemeten wordt.

[Sprietje]

T-stukken worden in satellietshops verkocht om dat mensen twee aansluitingen willen hebben i.p.v. één, niet omdat een consument met een oscilloscoop een meting wil verrichten aan een stuk coax.


[Drs. IJzerbout]

Voor die toepassing is het troep.

[jako87]

Als een T-stuk wel goed gecompenseerd is klopt het verhaal niet. De helft van het signaal gaat verloren in het compenseren en de andere helft wordt verdeeld over beide uitgangen. Iedere aansluiting krijgt dan nog maar1/4 van het oorspronkelijke signaal.

[Sprietje]

Hoe wil je dat compenseren? Met weerstanden?

[jako87]

Da's het gemakkelijkst, goedkoopst en te realiseren binnen de omhuizing van een T-stuk. En i.i.g. veel beter dan 'gewoon' splitten.

[ceesv]

Alleen bij satelliet ontvangst met 18 volt op de kabel gaat dat maar heel kort goed, het eindigt met rooksignalen.



Het is best een goede theoretische discussie, waarin te herkennen is wie er vroeger op school heeft opgelet.

Iedereen weet bet waarover het gaat, alleen praat iedereen vanuit zijn oplossing.

Feit blijft dat er niet alleen er rf maar ook dc signalen over de kabel lopen wat bijvoorbeeld betekent dat je het afgetakte stuk coax moet afsluiten met een dc ontkoppelde 75 Ohm weerstand.

[Drs. IJzerbout]

Het verdelen naar 2 uitgangen met behoud van de juiste impedantie kost 3 of 6 dB zoals ik al eerder schreef. Dit is geen rocket-science van IJzerbout maar gewoon rekenkundig aan te tonen.

Sprietje zit moeilijk te doen met zijn splitter dat ik een T-stuk noem. Dit is nou eenmaal zoals de volksmond het soms noemt.

T-stukken waar gewoon de 3 coaxen aan elkaar geknuppeld zijn kunnen uitsluitend voor metingen gebruikt worden maar niet voor distributie.



In de analoge videotechniek is het wat anders, daar kun je BNC T-stukken wel gebruiken om bijvoorbeeld monitoren met hoogohmige ingangen door te lussen.

De laatste monitor moet dan op het T-stuk afgesloten worden. Dit is wel geen elegante manier maar wordt wel eens gedaan als de monitor geen loopthroug maar een hoogohmige ingang heeft.

26 september 2014 aangepast door Drs. IJzerbout

[Sprietje]

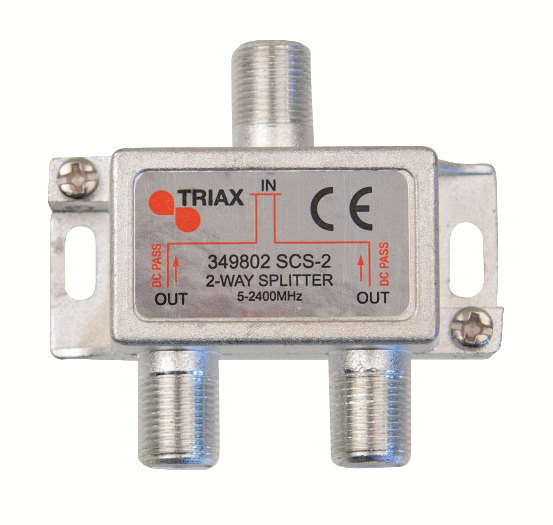

Nou Drs.IJzerbout, een splitter is toch duidelijk wat anders dan een T-stuk.

Natuurlijk kan het wel met een splitter maar ook in de volksmond is een splitter geen T-stuk.
Er wordt hier maar een hoop gezwetst zoals weerstanden is een T-stuk wat helemaal niet kan met de voedingsspanning voor de lnb enz.


[ceesv]

Wat gebeurt er dan volgens jou, wanneer je een t-stekker in een antenne kabel opneemt en de aftakking met een 75 Ohm weerstand afsluit?

En wat gebeurt er wanneer je de aftakking niet afsluit?

[Sprietje]

Cees, wat jij schreef klopt wel.
Natuurlijk moet het ongebruikte deel coaxkabel afgesloten worden met een afsluitweerstand van 75Ohm anders kan het gebeuren dat bepaalde freqenties volledig geblokkeerd worden door staande golven maar door de Ohmse misaanpassing die blijft, kunnen die verschijnselen zich toch blijven voordoen alleen minder heftig.
Een T-stuk is gewoon een hele slechte oplossing en niet voor niets dat gerenommeerde merken ook helemaal geen T-stuk in hun programma hebben, wel natuurlijk een splitter.
Vroeger in het aardse TV tijdperk maakte ik sperfilters voor de UHF-band door aan de bestaande coaxkabel een stuk coaxkabel te hangen. Ik had dan al theoretisch de lengte uitgerekend maar door de verkortingsfactor van de kabel die meestal niet bekend was, moest je de excacte sperfrequentie proefondervindelijk bepalen door telkens een halve centimeter van het open uiteinde af te knippen. Dit was nodig om de versterker bij de antenne op het kanaal van Goes te sperren om de Engelse zenders goed te kunnen ontvangen. Zonder die sper, werd de versterker overstuurd.
