reparatie Bosch combi oven wordt niet meer warm

[goofykwek]

Beste leden,



Zoals de titel aangeeft warmt mijn Bosch combi oven niet meer op

E nr: HMG8629NL/01

Type: HFT 661



Internet geeft mij geen soelaas, heb alleen op de Bosch site de explodedviews  gevonden.

De magnetron functie, ventilatoren en verlichting werken wel.

De verwarmingselementen (boven en onder) worden niet warm en het temperatuur indicator "lampje" in het display licht niet op.

Heb de beide zekeringen doorgemeten en zijn goed. Vervolgens de temperatuursensor losgekoppeld en doorgemeten. De weerstand is oneindig. Weet niet of het een PTC, NTC of thermokoppel is.

Heb het volgende uitgeprobeerd door achtereenvolgens op de aansluit stekers van het temperatuursensorsnoer aan te sluiten:

- weerstanden van 100k aflopend tot ca. 5 ohm: oven warmt niet op

- thermokoppel: oven warmt niet op



Aangezien ik niet in het bezit ben van een elektrisch schema wordt het moeilijk om het defect op te sporen.

Gaarne suggesties van jullie kant om mij op de goede weg te helpen.

Aan Steve: heb jij eventueel een schema van de combi magnetron?



Mocht niets baten, dan ben ik genoodzaakt om het dure betaalnummer van Bosch "info team" te bellen,

heb ik  jaren geleden al ervaring mee gehad omdat de hoogspanningscondensator van het magnetron gedeelte defect was. (zelf vervangen) Dus s.v.p. geen waarschuwing naar mijn kant dat "sleutelen" aan de combimagnetron gevaarlijk is. (blijft wel oppassen geblazen). Vraag me wel af of het allemaal nog wel zin heeft om  (veel) geld uit te geven, de combimagnetron is ruim 20 jaren oud. Vind nu nog maar een nieuwe die in mijn keukendesign past, zal best lastig worden. Daarom geeft reparatie mijn voorkeur.



Vriendelijke groet,



Goofykwek

27 oktober 2014 aangepast door goofykwek

[columbo]

Als je de aansluitingen van de Thermostaat  meet ,deze moeten bij ingeschakelde toestand 0 ohm meten

een Themo Koppel word normaal door de oven verwarmd ,en word dus niet uit zig zelf warm

Ik weet niet waar je woond ,indien in de regio wil ik wel langs komen.

[goofykwek]

Beste Columbo,



De temperatuursensor is met twee draden op de print aangesloten, de temperatuur wordt 100% elektronisch geregeld.

De temperatuur wordt d.m.v. tiptoetsen ingesteld.

Wat jij waarschijnlijk voor ogen hebt is een "mechanische" thermostaat die doorgaans ook in koelkasten/ovens  zitten en deze worden ingesteld d.m.v. een draaiknop.

Nog bedankt voor jouw aanbod.

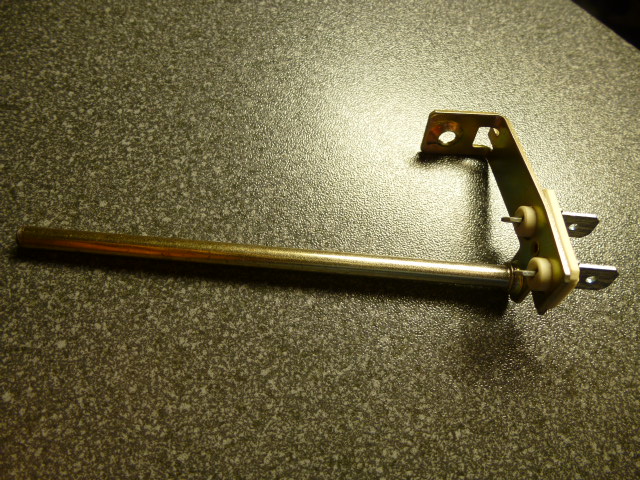

Bijlage: temperatuursensor







[ad123]

Hallo,

Hier is het schema

  gr, Ad



asp_0000000000058300000034468_de_1_1.pdf

[Steve]

is de deur schakelaar niet defect ?

[columbo]

Voor een ervaren monteur moet dit gezien het schema geen probleem zijn ,dus goed meten.

[goofykwek]

@ Ad, bedankt voor het schema, ik kan nu verder



@ Steve, de deurschakelaars (4 microswitches) zijn in orde



Ga de zaak nu verder onderzoeken, ik houd jullie op de hoogte

[goofykwek]

@ Sjaak(k), ik leef nog steeds



Heb zojuist Bosch gebeld:

Het Bosch info team bestaat niet meer (voor reparatie ondersteuning), alleen nog maar servicemonteur, brochures en gebruiksaanwijzingen.



@ Ad en Steve:



Mijn conclusie is dat relais K11 niet inkomt, dus geen spanning op de verwarmingselementen.

De optocoupler welke door de deur beveiliging microswitch van spanning voorziet wordt is goed, heb de uitgang van de optocoupler tijdelijk "kortgesloten" maar brengt geen verbetering. Aangezien ik geen elektronisch schema heb, houdt het nu voor mij op. Waarschijnlijk is de hoofdprint defect, vervanging heeft geen zin meer.



Als iemand nog een tip heeft, dan hoor ik het graag.

Ga maar alvast op zoek naar een nieuwe combimagnetron.



Groetjes,



Goofykwek

[columbo]

Als je eens  de bedrading  en de  stuur spanning kontoleerd  op breuk ed,kijk waar deze heen loopt,kontroleer ook de stuur print op losse of verbrande kontakten/onderdelen voor stuursp.Travo etc.

Maak een scherpe foto vd stuur print,zo dat ik mee kan kijken of evt rep.mogelijk is,svp geen flits gebruiken  ivm refektie, maar wel zorgen voor een goed verlichte print.



Bosch is nu ""SIemens HFT 661 in toetsen alléén bij google ,dus geen andere zoek maschine , daar vind div modellen ,ook 2e hands.



een kennis van mij heeft ook een combi oven , dus ook zo;n loodzwaar app.,echter met een defekte machnetron met een elektonische HS travo ,was te duur om te rep.,gebruikt enkel de grill bakoven .

29 oktober 2014 aangepast door columbo

[jeevanhoof]

Hoi,



vaak zit er ook een temperatuur zekering in de kring die nog al eens durven stuk gaan. maar dan zou het relais toch moeten aantrekken.



Soms zit er ook een "clixon" in serie.

Dit is een ronde beveiliging die ergens tegen de oven zit waar de verwarmingselementen zitten.



Heb je N5 en N7 al gecontroleerd?



mvg

[columbo]

Indien er wel stuur spanning aan wezig is ,maar niet aantrekt ,is het reais mogelijk defect, dus goed meten of er een AC of DC spanning aan wezig is voor het relais (,indien DC ),ook de elco's kontroleren op de stuurprint.

29 oktober 2014 aangepast door columbo

[goofykwek]

De beide klixons N15 en N7 had ik al als eerste doorgemeten en zijn elk 0 Ohm.

Zoals in mijn eerste bericht aangegeven, brandt het temp. indicator "lampje" in het onderste display

ook niet. Dit is een rondje dat bij opwarmen oplicht.

Hieruit zou je ook kunnen concluderen dat er iets fout zit op de hoofdprint.

Deze stuurt de beide displays aan en alle relais.

[goofykwek]

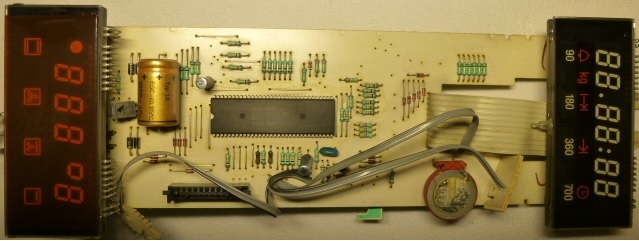

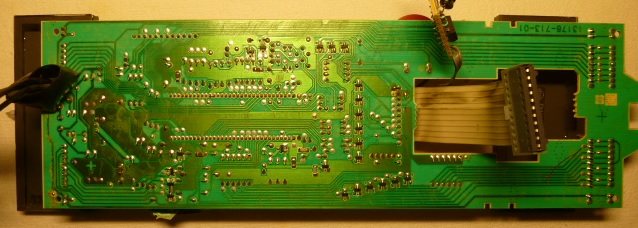

Hier nog foto's van de stuurprint.



[jeevanhoof]

^Hoi,



^{je hebt het weerstandselement doorgemeten en het meet oneindig schrijf je.}

^{Als het een PT100 (pt1000) of een NTC is is hij stuk!}



^{Is het een thermokoppel dan moet je spanning meten (mV)}

^{Hang er eens een V-meter aan en meet het mV signaal.}

^{Verwarm dan het element en de spanning moet stijgen.}



^mvg

[ad123]

Heb je hier nog iets aan?

 gr, Adasp_0000000000058300000034465_de_1_1.pdf
