Welke schotel om 13,0-16,0-19,2-23,5 te ontvangen?

[lujo]

Ik lees jullie reacties aandachtig en stel hier er daar mijn eisen bij.



Bevindingen tot nu toe:



- Triax 88 met CanalDigitaal triple lnb + gewone lnb.

- Triax 88 met alps en aangepaste lnb-houder.



Mijn "aangepaste" eisen:



- twin ontvanger en dus duo lnb's

- Ik zou graag Inverto Black Ultra duo willen gebruiken.

- 13 - 16 - 19,2 - 23,5 - 28,2



Vragen:



1. Klopt het dat de duo Black Ultra lnb's even breed zijn als de single versie?

2. Zou twin lnb's zonder problemen kunnen gebruiken op een Triax 110?



Triax 88 - Windload @ 42 m/s 902 N

Triax 110 - Windload @ 42 m/s 1222 N



3. Het is mij duidelijk dat Triax 110 meer wind vangt maar kan iemand misschien uitleggen wat dat in de praktijk betekent. Hoe "sterk" is een storm in Nederland en hoe vaak komt het voor dat zulke snelheden gehaald worden.

Niet dat straks mijn hele flat wegwaait door de schotel :-) of dat ik mijn balkonhek op straat moet gaan zoeken :-)



4. Als ik voor 13 - 16 - 19.2 - 23.5 - 28.2 oplossing ga heb ik twee diseqc switches nodig die 5 ingangen hebben.

Welke switche hebben jullie voorkeur?

Mochten die te duur blijken of dat ik een 8 poorts switch moet aanschaffen om 5 lnb's aan te sturen dan zou ik Hotbird 13 laten vallen en voor een 4 poorts switch gaan? Welke heeft jullie voorkeur?



Een hoop vragen waar jullie hopelijk antwoord op hebben.

5 november 2014 aangepast door lujo

[DeltaFM]

maar vraag niet of je goede ontvangst hebt met dat huis en tuin keukengerei

koop dan ineens wat goeds dan weet je dat je goed zit wat ontvangst betreft

vooral wat lnb's betreft

Moah, mag niet klagen :

• Astra 19.2: >16.5 dB
• Astra 23.5: >16.5 dB, de NL zenders >17 dB (hoeveel exact weet ik niet, immers meer dan 17dB geeft mijn Gigablue als 100% aan)
• Astra 28.2: >14.5 dB
• Hotbird 13.0: >12.5 dB (dit is tevens de oudste, meest verweerde LNB)

Wel even je installatie afregelen met een beetje Satfinder, niet met je ontvanger.

[DeltaFM]

Ik lees jullie reacties aandachtig en stel hier er daar mijn eisen bij.



Bevindingen tot nu toe:



- Triax 88 met CanalDigitaal triple lnb + gewone lnb.

- Triax 88 met alps en aangepaste lnb-houder.



Mijn "aangepaste" eisen:



- twin ontvanger en dus duo lnb's

- Ik zou graag Inverto Black Ultra duo willen gebruiken.

- 13 - 16 - 19,2 - 23,5 - 28,2



Vragen:



1. Klopt het dat de duo Black Ultra lnb's even breed zijn als de single versie?

2. Zou twin lnb's zonder problemen kunnen gebruiken op een Triax 110?



Triax 88 - Windload @ 42 m/s 902 N

Triax 110 - Windload @ 42 m/s 1222 N



3. Het is mij duidelijk dat Triax 110 meer wind vangt maar kan iemand misschien uitleggen wat dat in de praktijk betekent. Hoe "sterk" is een storm in Nederland en hoe vaak komt het voor dat zulke snelheden gehaald worden.

Niet dat straks mijn hele flat wegwaait door de schotel :-) of dat ik mijn balkonhek op straat moet gaan zoeken :-)



4. Als ik voor 13 - 16 - 19.2 - 23.5 - 28.2 oplossing ga heb ik twee diseqc switches nodig die 5 ingangen hebben.

Welke switche hebben jullie voorkeur?

Mochten die te duur blijken of dat ik een 8 poorts switch moet aanschaffen om 5 lnb's aan te sturen dan zou ik Hotbird 13 laten vallen en voor een 4 poorts switch gaan? Welke heeft jullie voorkeur?



Een hoop vragen waar jullie hopelijk antwoord op hebben.

Ik weet niet of het sowieso wel kan op een Triax 88, de 13 en 16... Ik zie mij zelf tussen de 13 en de 19.2 nog geen LNB tussenplaatsen (bij een Triax 110).



Windload is iets waar je zeker bij een 110 op moet letten, zelf heb ik de opstelling op het schuurtje, beschut achter het huis staan (tov ZW), dus weinig last. Hier blijkt een 4xM8 keilbout met een buis van 68mm doorsnede voldoende. Ik zou deze constructie echter niet zo op een flat willen zetten, dat geef ik gelijk toe.

[lujo]

Ik heb net zitten rekenen en afstand tussen de lnb's (16 -19,2) op een Triax 110 zou 52,83 mm bedragen.

Als mijn berekening klopt betekent dit dat het niet mogelijk is om twee 60 mm lnb's te plaatsen op een Triax 110



Dit terwijl al twee mensen zeggen dat het kan. Eentje zelfs op een 97 cm schotel en andere op een Triax 110



Verschil tussen de praktijk en theorie?

5 november 2014 aangepast door lujo

[DeltaFM]

Euh? 60mm > 52.83mm? Dus dat zal vlgs mij niet gaan, wellicht met smalle LNB's en dito beugels.

[Sprietje]

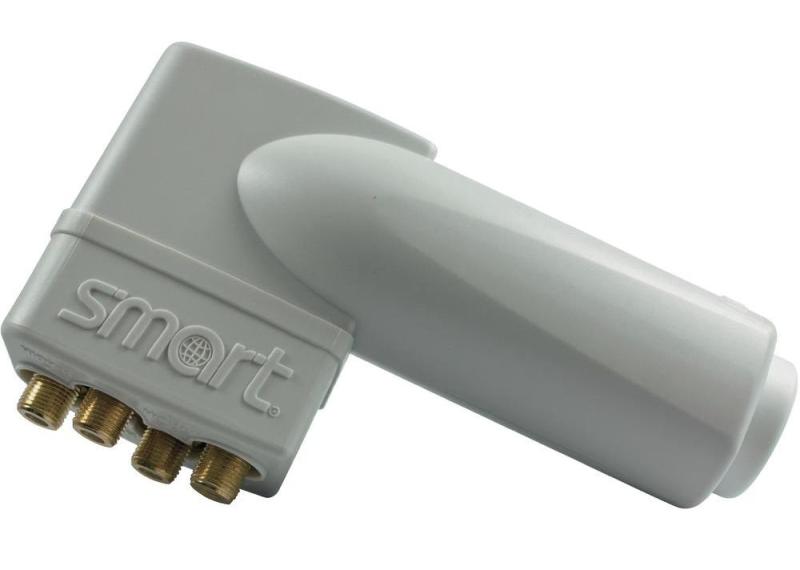

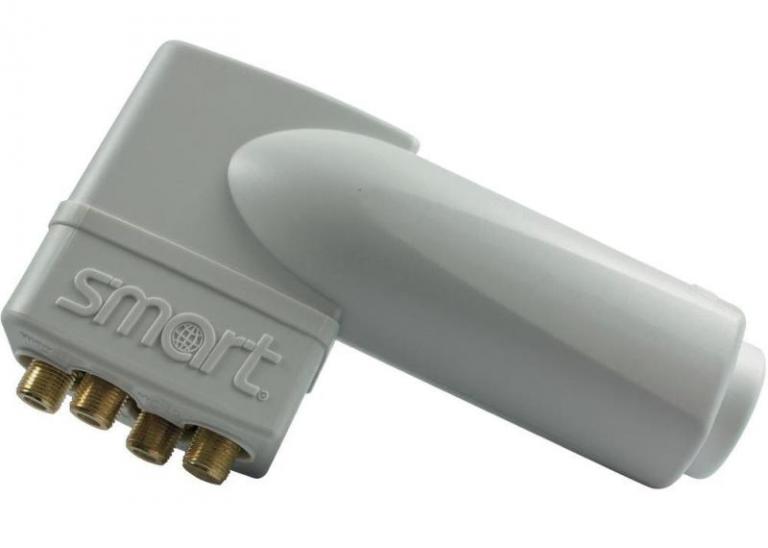

De afstand tussen de 16e en 19,2e lnb op een Triax 110 is 48mm. Dat kun je dus bereiken met een smalle lnb, bijv. een Alps of bijv. een Smart Titanium Rocket.


[lujo]

Sprietje, hoe heb je die 48 mm berekend?



Volgens mijn berekening zou dat 52,83 moeten zijn.



Lokatie: Zaandam



16,0E Azimuth (true):  166.0°

19,2E Azimuth (true):  162.1°



Hoek tussen die twee: 166,0 - 162,1 = 3,9°



tangens van 3,9° = 0,06817



afstand Triax 110 en lnb = 775 mm



Dus afstand tussen de twee lnb's: 775 x 0,06817 = 52,83 mm

[Sprietje]

Astra 19,2 zit op 162.09

Eutelsat 16 zit op 166.01

Verschil 3,92 graden



Verder werk ik met graadradialen en niet met de tangens.

De afstand tussen de kop van de lnb en de schotel hanteer ik op 675mm. Daarom kom ik uit op 48mm.

[lujo]

Ik had mijn gegevens van dishpointer maar zo te zien wijken ze niet veel af van jouw gegevens.

Wat wel afwijkt is de lengte tussen de kop van de lnb en de schotel.



Ik heb mijn gegevens uit een pdf waar uitgelegd wordt hoe afstanden berekend worden.

Daarin staat het volgende:

De afstand van de voorzijde van de lnb tot het midden van de schotel is als volgt:

Triax 78 = 520mm

Triax 88 = 645mm

Triax 110  =775mm



Maar goed, waar ik benieuwd naar ben is welke offset schotel moet ik nemen als ik Twin Inverto Black Ultra naast elkaar wil plaatsen voor de volgende satellieten: 13 - 16 - 19,2 - 23,5 - 28,2



Volgens mijn berekening als ik twee 60 mm lnb's naast elkaar wil plaatsen die twee satellieten met een hoek van 3,9° ontvangen dan moet de afstand tussen de lnb en de schotel minimaal 880 mm zijn.



Wie kan een paar schotels noemen (liefst verschillende merken) die in dit plaatje passen?

7 november 2014 aangepast door lujo

[blackeyes]

plaats een t90 en je bent van je zorgen af

[lujo]

Helaas wordt dat een beetje lastig aangezien schotel wat ik ga plaatsen aan mijn balkonhek aan de buitenzijde komt te hangen.

Een hangende t90 lijkt mij niet stabiel of veilig genoeg. daarnaast oogt een t90 ook een beetje lomp op een balkonhek.

Had ik een andere mogelijkheid om een schotel te plaatsen dan was het waarschijnlijk een t90 geworden.



Vandaar dat ik nu op zoek ben naar een offset schotel.
