Multifeed op Triax 88

[Dutchy]

Vier maal een Inverto Black Ultra op een Triax 88 met multifeed rail is mogelijk begrijp ik maar door het gebrek aan ruimte tussen de 60mm breede koppen schijn de ontvangst van de middelste lnb's niet optimaal te zijn. Is dit juist en zou dan een oplossing kunnen zijn om b.v. voor een van de middelste lnb's een smallere Alps te gebruiken en zo ja, op welke positie, de 19.2E of de 23.5?

Mvg Dutchy.

[Sprietje]

Beste Dutchy

Welkom op dit forum.

Nou dat geeft voor de Astra 19,2 een afwijking van ongeveer 3mm als je tenminste niet de quad-uitvoering hebt. Dat is zo weinig dat je daar bijna niets van merkt.
Hoeveel de afwijking precies is, hangt af in welke regio de schotel staat
Legio mensen gebruiken de Inverto Black Ultra met volle tevredenheid op een Triax 88.
Heb je zelf die ervaring dat het niet optimaal werkt of van horen zeggen?


[Dutchy]

Bedankt voor je antwoord Sprietje,ik weet nu dat de kleine afwijking nauwelijks invloed heeft op de ontvangst. Ik ga voor de Inverto's.

[Sprietje]

Hoeveel aansluitingen wil je hebben?

[Dutchy]

Hallo Sprietje, ik ga voor de 4 Inverto's Black Ultra Single op een Triax 88 met Triax multifeed rail.

Zou je als deskundige voor mij de afstelmaten willen berekenen voor de 13E 19.2E, 23.5E en 28.2E ?

Mijn Coördinaten zijn: 52.023176 Latitude, 5.0254 Longitude IJsselstein UT.

Mvg Dutchy.

[Sprietje]

De afstellingen voor IJsselstein zijn voor een Triax 88:
Monteer de rail zodat het gat in het midden in de onderste groef zit.
Plaats alle lnb's in de lnb-klemmen zodat de kop 5-6mm vrij staat van de klem.
Plaats de lnb-klem van de Astra 19,2 op 3mm van de arm.
Plaats de lnb van de Astra 23,5 met de kop tegen de kop van de Astra 19,2
Plaats de lnb van de Astra 28,2 met de kop tegen de kop van de Astra 23,5.
Monteer de lnb van de Hotbird zodat deze op 77mm afstand staat van de 19,2-lnb, d.w.z. gemeten aan de voorzijde van kuiltje tot kuiltje.
Zet de rail 10,24 graden schuin, d.w.z. de kop van de Hotbird moet 34mm lager staan dan de kop van de Astra 28,2. Meet dit met een waterpas en een rolmaat, beter nog een vulling van 34mm dik.

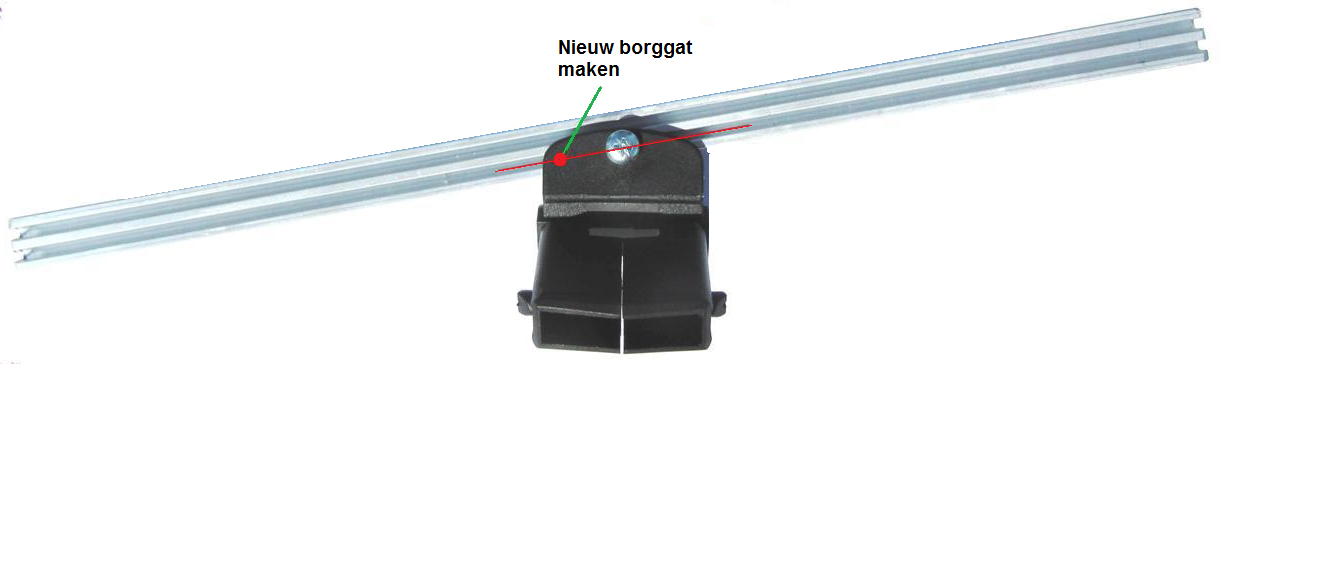

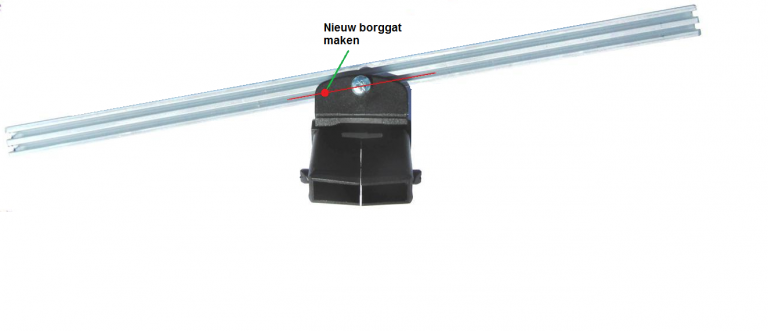

Maak een nieuw borggat om de rail in deze stand te borgen, zie bijlage.
Stel de skew van de lnb's als volgt in:
Hotbird 13 op 6 graden
Astra 19,2 op 4 graden
Astra 23,5 op 7 graden
Astra 28,2 op 10 graden
d.w.z. met de wijzers van de klok meegedraaid als je naar de binnenzijde van de schotel kijkt t.o.v. verticaal, dus niet t.o.v. de rail.

Stel de elevatie van de schotel op 28,8 graden in om de Astra 19,2 te vinden.
Heb je die gevonden, dan de schotel op maximale signaalkwaliteit uitrichten op de Astra 23,5, niet op de Astra 19,2 want die lnb staat er 3,5mm naast.
Een prima ontvangst van de overige satellieten staat of valt met het excact uitrichten van de schotel op de Astra 23,5, dus neem daar de tijd voor.

Als de schotel goed staat uitgericht dan nog even proberen of je met het bijstellen van de skew van alle vier de lnb's nog wat winst kan halen.


20 november 2014 aangepast door Sprietje

[Sprietje]

Deze was ik vergeten.

[Dutchy]

Veel dank Sprietje, ik stel je deskundigheid zeer op prijs. Een eredoctoraat in de satellietologie lijkt me op zijn plaats!

Ik laat je weten wat de resultaten zijn als ik de klus geklaard heb!

Mvg Dutchy.

[Sprietje]

Graag gedaan. :P
