reparatie Harman Kardon Subwoofer HKTS-210 weerstand

[Psychosammie]

Wat voor hulp verwacht je dan?

[Derrick]

Nou..ik zoek iemand die mij hiermee kan helpen..dus het repareren..

[Steve]

dan  had je de vraag anders moeten stellen en ook je woonplaats moeten vermelden.er is vast wel bij jou in de buurt iemand de je wil helpen.

[Derrick]

Ok..sorry..mijn vraag is dus of iemand mij kan helpen door het voor mij te fixen...mijn woonplaats is Berkel en rodenrijs.

[Diechel]

Hier helaas ook een defecte voeding van mijn HKTS-210 (gehad).



Mijn symptoom was een knipperende led en een subwoofer die niet meer aan ging

Na alles geprobeerd te hebben wat hier in het forum staat zonder succes heb ik het eindelijk gevonden.



Diode 'D4' in het standby circuit was defect. Deze tijdelijk vervangen voor een standaard diode 1N007. Nu nog zoeken naar een MBR1200 Shottky diode of volstaat een 1N007.



Hij werkt weer als een zonnetje. Hopelijk kan iemand hier nog wat mee !

9 juli 2018 aangepast door Diechel

[Diechel]

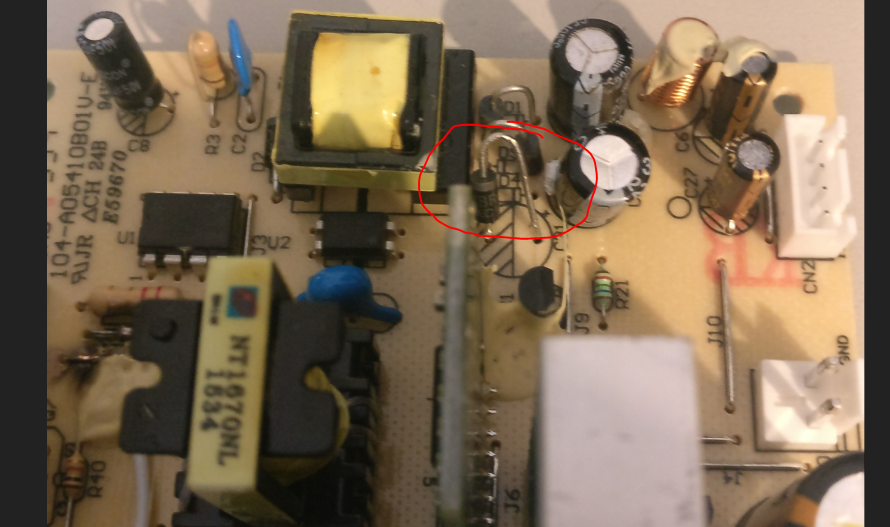

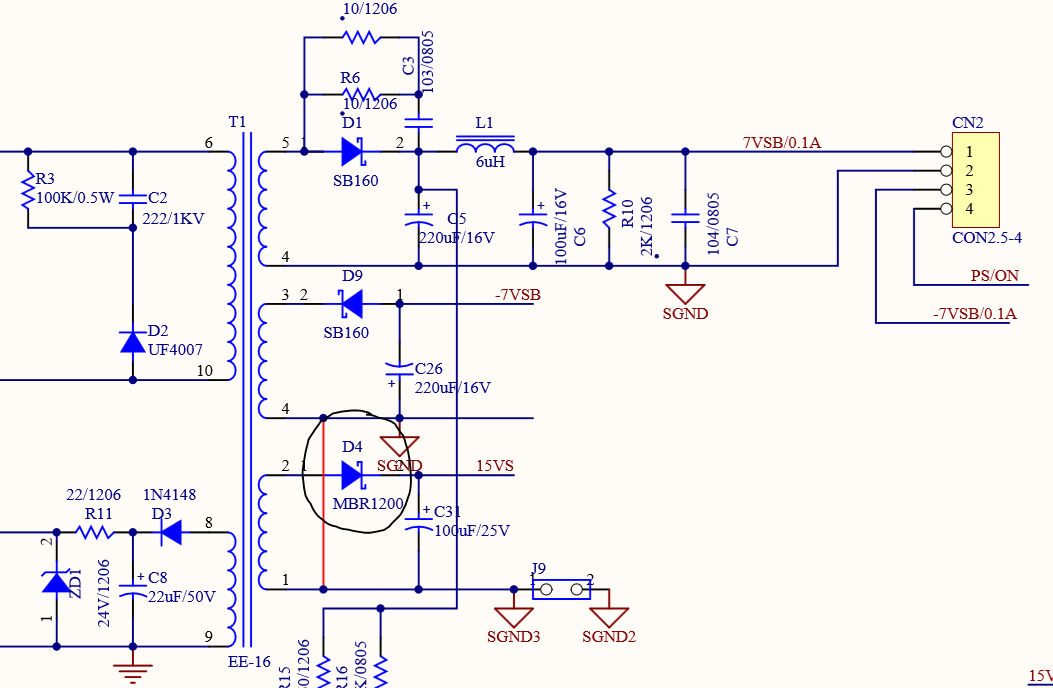

Hierbij nog een aantal afbeeldingen ter verduidelijking van diode 'D4'.




De zwarte plek links onder heb ik zelf veroorzaakt mochten er vragen over komen.

11 juli 2018 aangepast door Diechel

[henkvd1]

Een 1n4007 is hier niet voor gemaakt, frequentie van de wisselspanning is te hoog uit de geschakelde voeding, een shottky diode hoort op deze plaats.

[iemand]

Zal vast wel werken, maar is niet optimaal. Een 1N4007 is ontworpen voor 50 a 60 Hz.



Een 'moderne'/schakelende voeding zet dit om naar een hogere frequentie >> 20 Khz., zodat de transformator en condensator kleiner kan zijn.

Wat jij daar hebt is zo'n schakelende voeding. Daarvoor zijn er "snellere" diodes....



zie https://en.wikipedia.org/wiki/Schottky_diode

 "It has a low forward voltage drop and a very fast switching action."

13 juli 2018 aangepast door iemand

[Diechel]

Hartelijk dank voor jullie reacties Ga ik eerst de juiste diode regelen voordat ik hem ga gebruiken.

[Jakobn]

Hallo allemaal,

ik heb ook hetzelfde probleem met mijn harman kardon subwoofer en de r23 weerstandje.



Ik ben niet zo handig om dit te kunnen repareren, en laten doen kost 90 euro.vind ik wat duur.



Zou iemand dit voor mij kunnen repareren? Uiteraard tegen betaling, maar geen 90 € moet goedkoper kunnen hoop ik.



Bedankt alvast

[Tonskidutch]

zoiets vraag je in het tweedehands subforum daar het een dienstverlening is gevraagd... voor geld

[Diechel]

Bij een vriend van mij ook de voeding defect, exact hetzelfde type nummer. Bij hem was C5 defect en R23 opgebrand inclusief de printbaan pads.



Nu was de oude weerstand waarde 51Ohm, 1W. Mijn (nieuwere) model had een 100 Ohm/1W dus ik heb deze ook voor hem gemonteerd incl C5 en C30. Subwoofer doet het wel maar ik vind dat de weerstand erg warm wordt en zelfs een beetje rookt aan het begin. Klopt het dat een 100 Ohm weerstand theoretisch minder warm wordt dan 51 ohm? Mij lijkt dat er minder stroom loopt en zodoende minder vermogen dissipatie, correct me if i'm wrong. Bij nog iemand in dit topic was een 100 Ohm weerstand waargenomen.



Wat denken jullie dat de beste oplossing is?



Dit is de weerstand die ik had aangeschaft:

MFR1145 Metaalfilmweerstand 100Ω Axiaal bedraad 1W





Het kan trouwens ook de krimpkous zijn die iets rookt dit heb ik gebruikt om de weerstand wat verder van de print te monteren ivm warmte.





13 september 2018 aangepast door Diechel

[KoenH]

Beste Kenners,



Fijn om herkenning te zien in dit topic. Ik heb ook een HKTS 220sub/230 die helaas na een simpele woonkamer herinrichting geen teken van leven meer geeft.

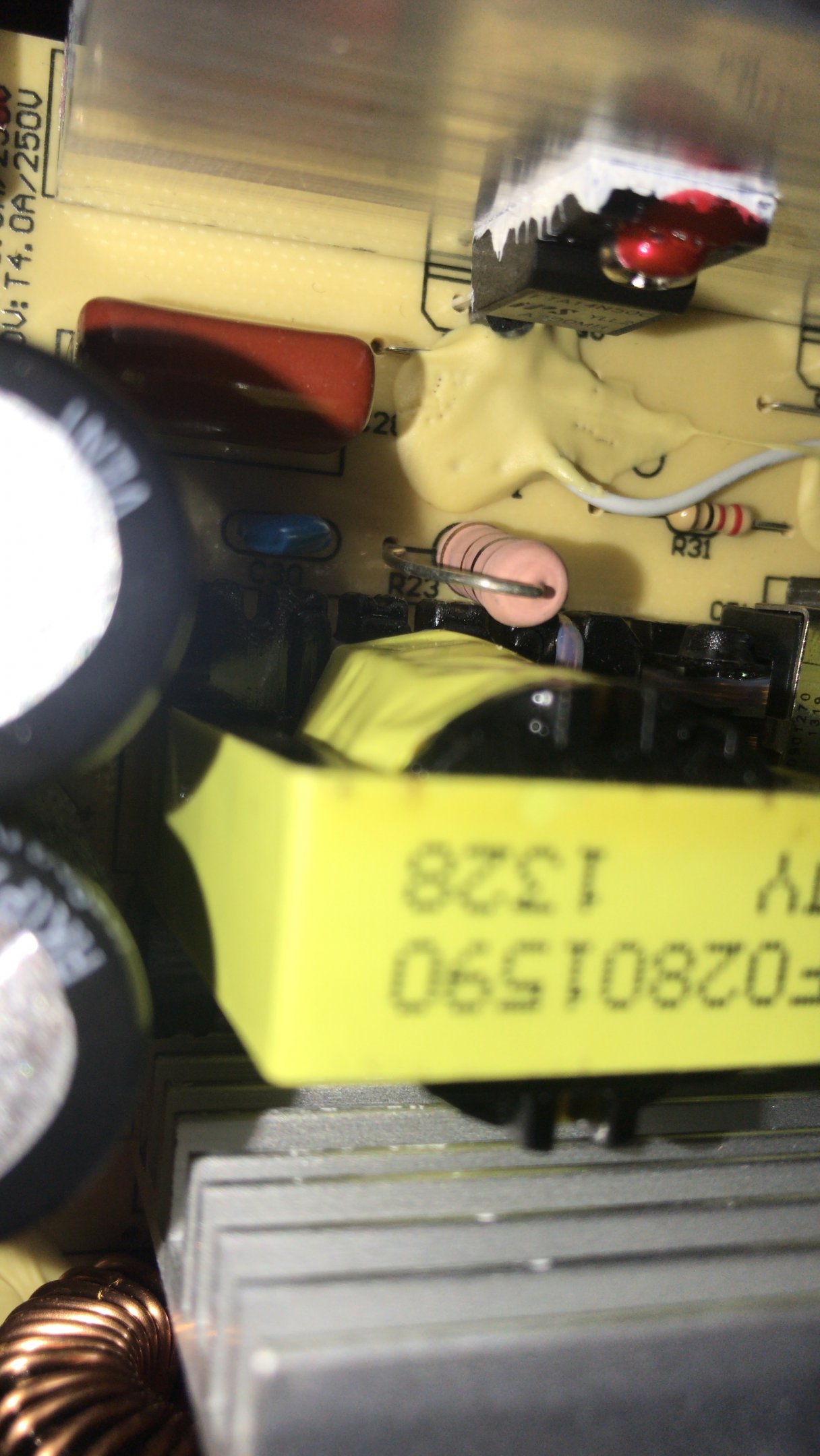

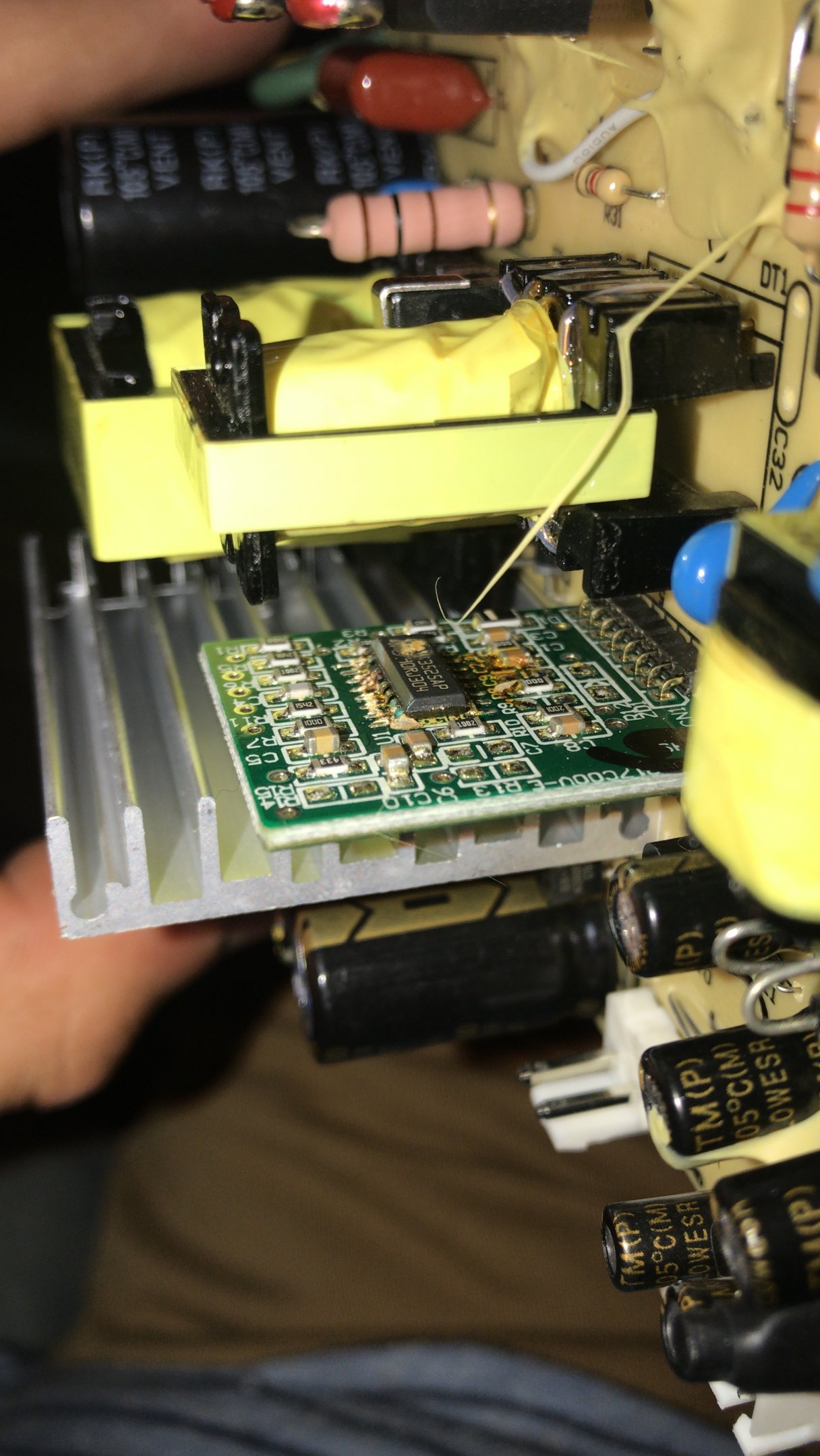

Nadat ik de subwoofer voorzichtig uit elkaar gehaald heb, heb ik na lang zoeken geconstateerd dat er maar op één specifieke locatie duidelijk visueel mankementen zichtbaar zijn (zie foto: SG3525AP).
Dit lijkt voor mij op een specifieker probleem en om deze rede vraag ik me af wat er vóór deze component fout gegaan (lees: ‘doorgebrand’) zou moeten zijn om dit als resultaat te geven.
Kortom, wellicht heeft iemand na het zien van mijn foto een aanvulling met betrekking tot welke componenten ik extra moet controleren tijdens het verwisselen van deze IC?
Voor de zekerheid staan de vaker genoteerde ‘simpelen’ R & C’s (R23, C5, etc.) al op de planning.

Mvg, Koen - Mechatronic Engineer die achteraf gezien tijdens de studie meer elektrotechnische vakken had kunnen gebruiken...

[Diechel]

12 uur geleden zei KoenH:

Kortom, wellicht heeft iemand na het zien van mijn foto een aanvulling met betrekking tot welke componenten ik extra moet controleren tijdens het verwisselen van deze IC?

Voor de zekerheid staan de vaker genoteerde ‘simpelen’ R & C’s (R23, C5, etc.) al op de planning.



Weerstand 23 en C30 lijken prima en denk persoonlijk niet dat je die hoeft te vervangen. Er is denk ik een revisie geweest waarin ze R23 van 51Ohm naar 100 Ohm vervangen hebben. Het lijkt erop dat jij 100 Ohm hebt.

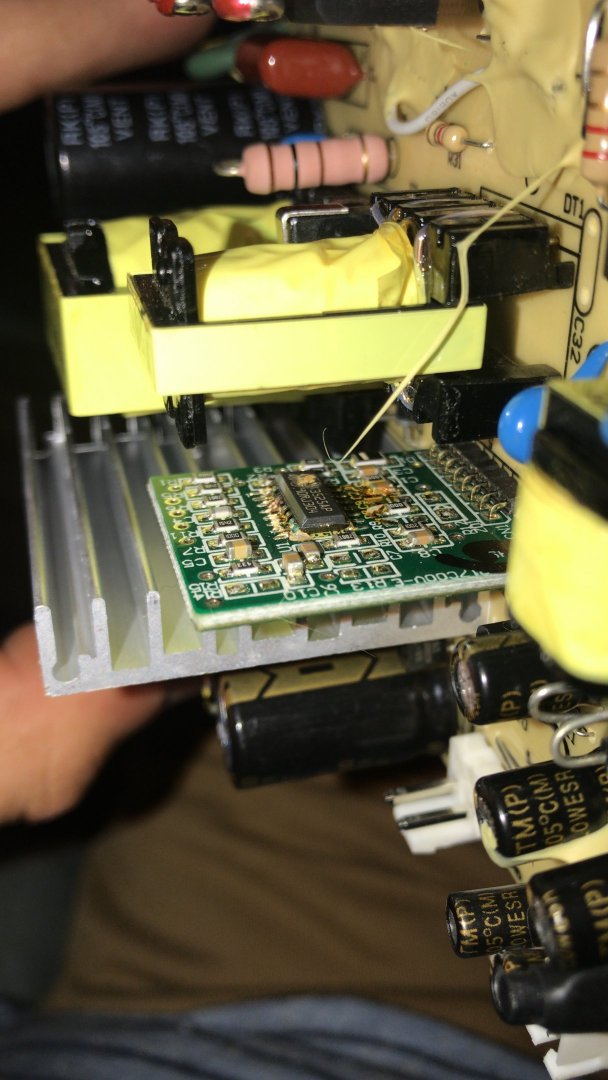

Je externe printplaat ziet er inderdaad gebakken uit voor zover ik weet is dat de stuurprint voor de voeding. Na inzoomen lijkt hij zelfs gecorrodeerde pinnen te hebben.



C5 kan je prima meten met een multimeter die condensatoren kan meten.

D4 kun je nameten met bijna elke multimeter.



Knippert jouw led op de bovenkant of doet hij echt helemaal niks meer?







Over mijn vorige vraag:

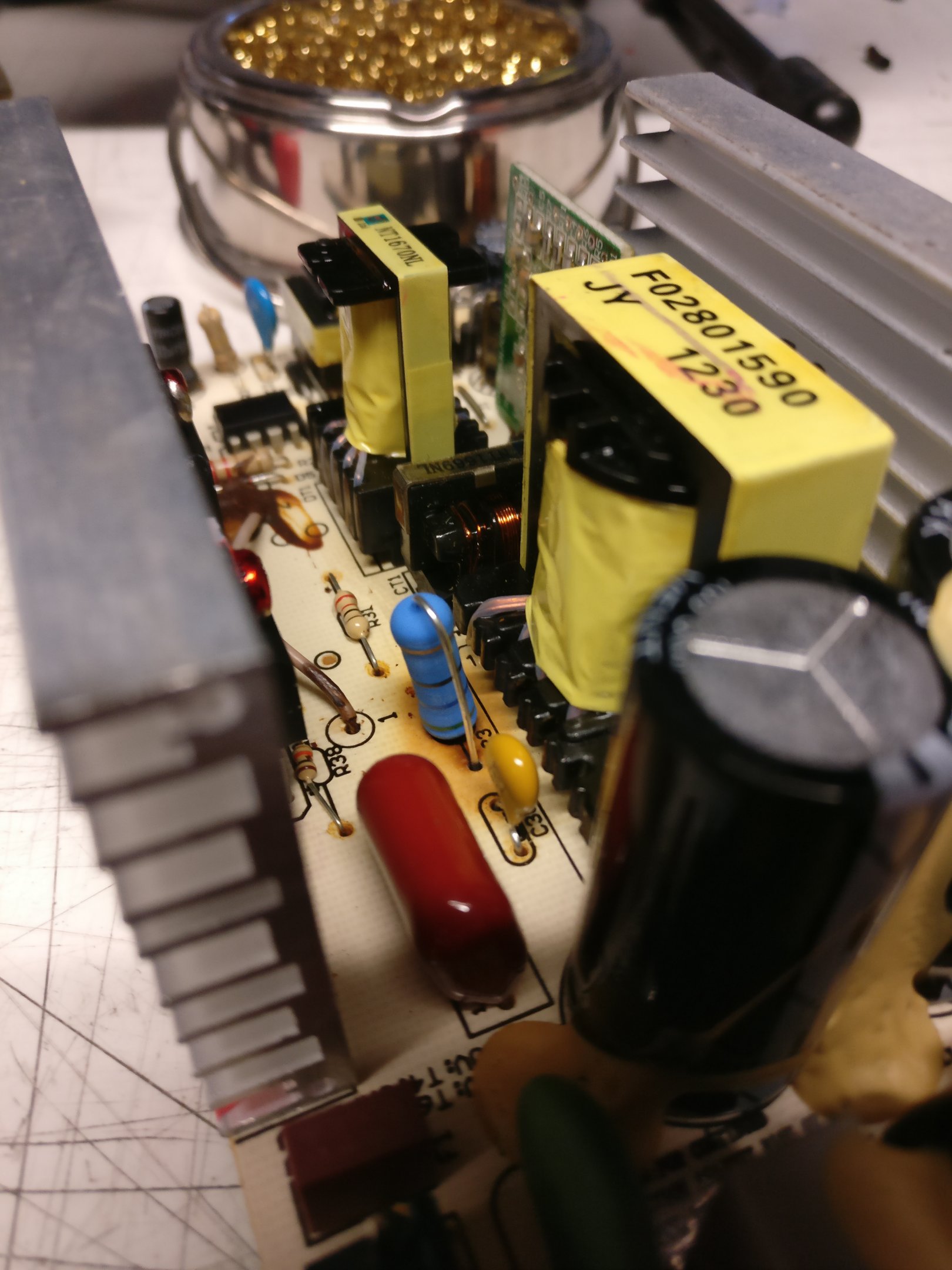

Heb de 100 Ohm / 1W vervangen door 56 Ohm / 3W en werkt weer prima. Helaas zoals gebruikelijk wordt de weerstand nog steeds erg warm.





30 oktober 2018 aangepast door Diechel

[EdNijkerk]

heb de T23 c30 en de c5 vervangen, box deed het weer echter rook uit box weerstand heet. wat kan dir dan veroorzaken om het probleem van doorbranden op te lossen weet iemand een monteur in het midden van het land of elders?
