Ik heb een GPS tracker met een I/O uitgang.
Deze uitgang kan ik via een SMS schakelen.
De omschrijving van de uitgang is: Serial or digital output, open collector (max 31V / 10 mA / 100mW)

Volgens de leverancier kan ik met een Siemens BSP365 mosfet de uitgang gebruiken om iets te schakelen.
De BSP365 kan maximaal 0,5 ampere aan.
Ik zoek een vervanger die ca 8 ampere kan schakelen bij 12 volt.
Als ik ga zoeken op internet bij Farnell of ***geen-reclame*** dan zie ik door de bomen het bos niet meer.

Wie heeft een suggestie ?

Gr
Marcel

profet 60V 0.5A BSP365.pdf

aangepast door mati

Pli op DM800, VU+ DUO  en DM8000 met 4xDVB-S2, Wave Frontier T90


Geplaatst:

Met een relais zou het kunnen. Dit was ook mijn eerste opzet.

Met een zwaardere mosfet heb ik minder onderdelen nodig en het geheel is kleiner.

Pli op DM800, VU+ DUO  en DM8000 met 4xDVB-S2, Wave Frontier T90

Geplaatst: (aangepast)

Serial or digital output, open collector (max 31V / 10 mA / 100mW)





Met die 10 mA kun je geen relais schakelen dat 8 A schakelen moet.

Je moet er iets tussen zetten.

Ik zou een OptoCoupler nemen bijvoorbeeld een TIL921 zodat er niets kapot kan gaan.

Dan zou ik een wat zwaardere darlington nemen om aan de 8 Amp. te komen bijvoorbeeld een TIP31, zo even uit mijn hoofd.

Ik geloof dat ie 10 A kan. Die dan ook weer als open collector schakelen.

je kunt ook rechtstreeks die TIP31 schakelen maar ik zou altijd even potentiaalvrij willen blijven.

Zo zou het moeten werken.

aangepast door Drs. IJzerbout

"On ne voit bien qu'avec le coeur. L'essentiel est invisible pour les yeux."

Geplaatst: (aangepast)

Met een power mosfet kan het wel, de gate neemt geen stroom op :grin:

ik weet niet wat je wil schakelen ? lamp / motor of zo iets

Zoek maar een op "schakelen met power mosfet"

wel aan denken dat de gate spanning binnen de specs blijft

en een lage RDS on heeft dan heb je geen koeling nodig

aangepast door focus103
Geplaatst:

Ik heb 2 led strips van 5 meter, 12 volt 2 ampere per stuk.

Zij worden gevoed door een trafo die 12 volt gelijkspanning levert. (max 100 watt)

Tussen de trafo en de led strips wil ik de mosfet plaatsen.

Pli op DM800, VU+ DUO  en DM8000 met 4xDVB-S2, Wave Frontier T90

  • Moderator
Geplaatst:

En dat wordt aangesloten op een GPS tracker?

Gaat niet bestaat niet!            65" 4-K OLED,  Vu+ Duo 4K SE BT, Vu+ Solo 4K, Rebox-8500, Rebox-8000, Wavefrontier T-90, Satlook Digital NIT, Megasat HD5 Combo

Gebruik je een advertentie blocker? Maak dan een uitzondering voor onze website. Zonder advertentie (inkomsten) kan deze site niet voortbestaan.

Geplaatst:

Oke

4 ampere is geen probleem voor een powermosfet

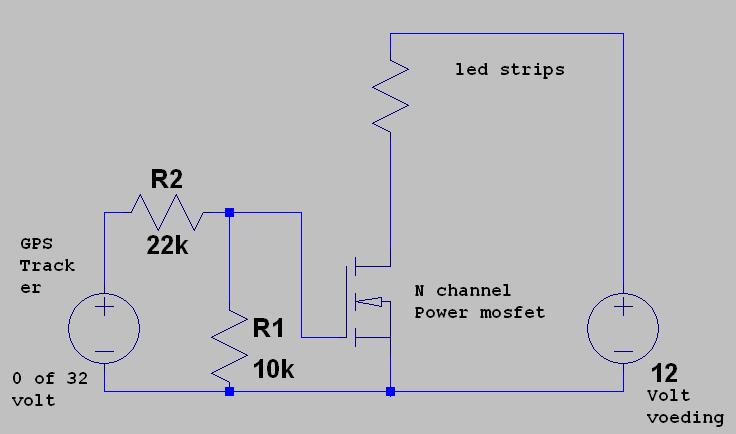

Heb even een tekening gemaakt

Voor de power mosfet moet je maar kijken aan welk type je makelijk aan kan komen

30 volt 20amp en een lage rds N-channel mosfet






Geplaatst:

En dat wordt aangesloten op een GPS tracker?

Ik heb een GPS tracker in de auto die via RF met andere units kan communiceren in de 2400-2520 Mhz.

Onder mijn carport wil ik een 2e unit plaatsen die het licht automatisch aandoet zodra ik achteruit wil inparkeren.

Zodra de achteruitrijverlichting van de auto gaat branden geeft de tracker in de auto elke seconde een kort RF signaal.

De unit onder de carport moet hierop reageren en zal het licht een vooraf ingestelde tijd laten branden.

Op de unit onder de carport wil ik ook een pir aansluiten voor bewegings detectie.

Pli op DM800, VU+ DUO  en DM8000 met 4xDVB-S2, Wave Frontier T90

Geplaatst:

@focus103



Bedankt voor het schema.

Jij gaat er vanuit dat de IO poort 0 of 32 volt levert, dit is echter niet het geval.

De poort is een open collector die een maximale belasting kan hebben van 31V / 10 mA / 100mW



Op het forum http://www.circuitsonline.net/ werd voor een soortgelijke situatie de IRFZ44NPBF N-kanaal aanbevolen.

Deze kan 51 Ampere bij max 55 volt aan, en kost nog geen euro.

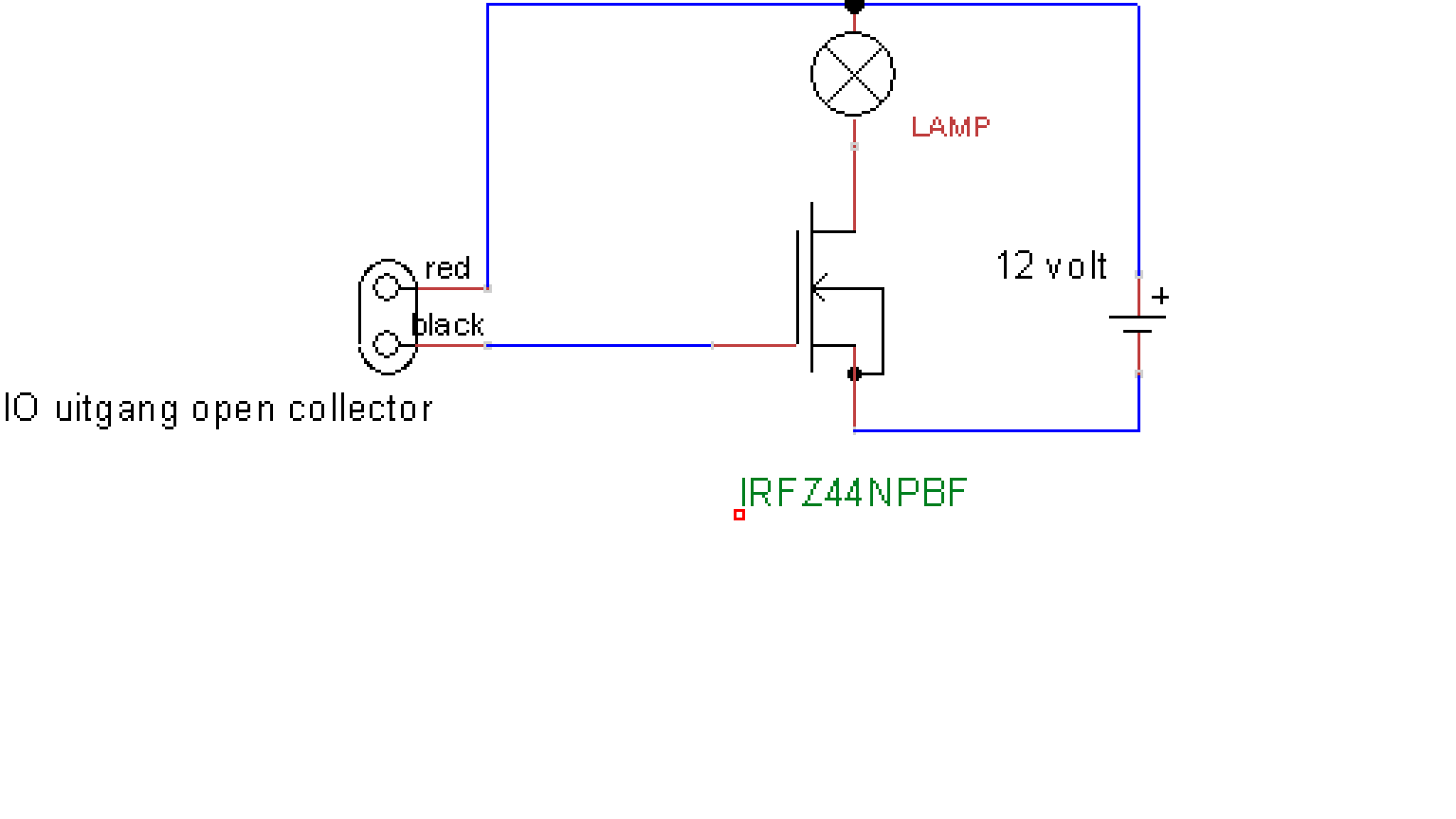

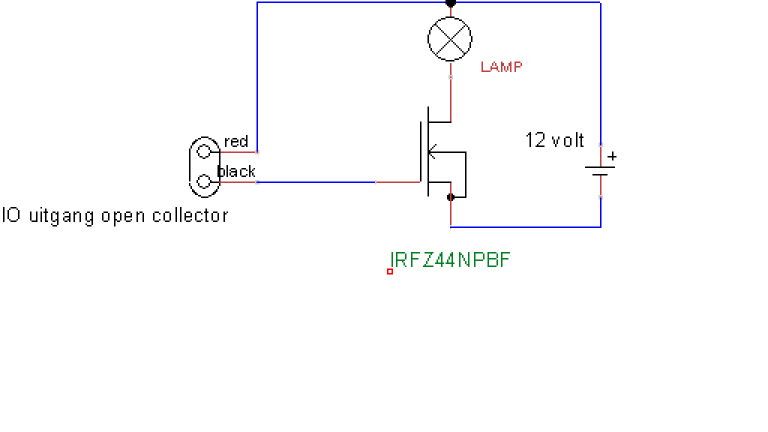

Ik heb een schema gemaakt met TinyCad van hoe het volgens mij zou moeten werken.

Mogelijk wil iemand hier commentaar opgeven.








Pli op DM800, VU+ DUO  en DM8000 met 4xDVB-S2, Wave Frontier T90

Geplaatst: (aangepast)

Even voor alle duidelijkheid, met de Vgs stuur je tevens de Rds(on) weerstand van de Mosfet.

Normaal zal je rond de 10 á 12 Volt nodig hebben om de lage Rds(on) te bereiken.

Kijk dus even in de datasheet van de te gebruiken Mosfet.



De door mati benoemde Mosfet ( IRFZ44NPBFheeft bijvoorbeeld een Rds(on) van 17milli-ohm bij  Vgs=10V en Ids = 25A.



En het door de TS genoemde onderdeel is ook wel iets meer dan alleen een Mosfet als ik het datasheet mag geloven.

aangepast door donpedro

VU+ Zero & VU+ Solo2 - VTi 11.x  Unstable Oscam 11xxxx  MacBook Pro Ubuntu 16.04LTS

Geplaatst:

Oke donpedro

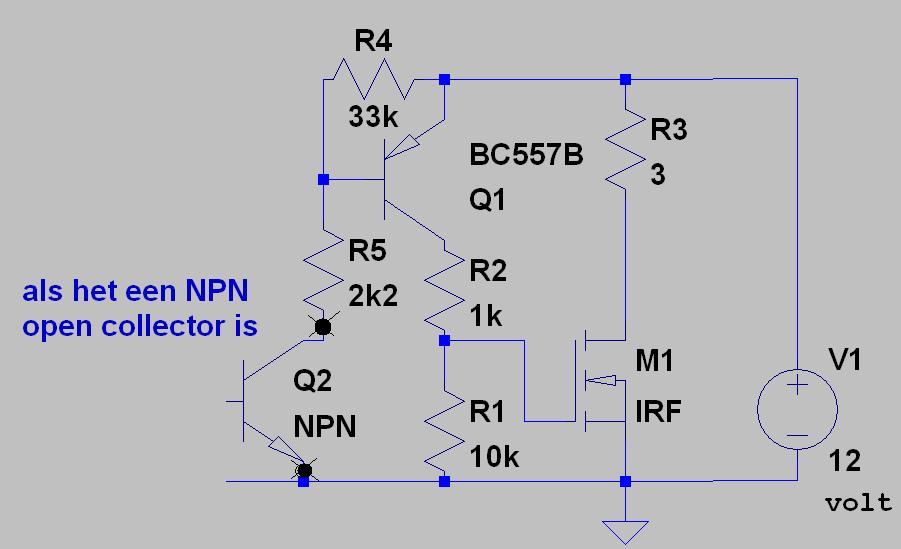

Ik weet niet wat voor open collector uitgang het is PNP of NPN

zie Hier

Dat maakt een verschil in aansturen van de mosfet



in jouw voorbeeld mist nog een pullup weerstand en dan zullen de led

altijd branden behalve als de uitgang wordt aangestuurd.

Heb je een tek of informatie over die uitgang ?
