Maximum E85 instellen

[Noordeling]

Woonplaats Hoogezand - Groningen



Vandaag een dagje gevochten met een nieuw aangekochte Maximum E85 .

Wat doe ik fout .



wens 13 - 19 - 23.5 en 28.2  lnb type :invero lnb,s idlr sinl40-extnd-opp single longneck 40mm lnb,s,  kop is 45 mm buitenmaat



Ik heb de 19,2 vanaf de voorzijde kijken naar de schotel ( achterzijde LNB )vanaf recht opgeschoven zodat de LNB in het middel van de houder staat .links de 23.5 vanaf de andere links opgeschoven er naast. ook links daarachter de 28.2 en rechts de 13  het lukt me op de 19,2 een goed signaal te krijgen ,echter op de 23,5 dan of weinig of geen signaal.



Ingestelde elevatie 30 graden en skew 9 graden- zeg 99 graden.



Zijn de LNBs te groot voor deze schotel ? of wat doe ik fout



Alle advies is welkom , ik ben diffuus .



Bedankt bij voorbaat ,  een foto van de LNB bijgevoegd









[Sprietje]

Beste Noorderling



Welkom op dit forum



Ik zal de afstelling voor je uitrekenen. Morgen weet je het.



Maar sinds wanneer is de kopdiameter 45mm? Inverto geeft aan dat die 48,8mm is, zie: http://www.inverto.tv/IMG/faq/IDLR-SINL40-EXTND-OPP%28V280908%29.pdf

[Noordeling]

Hallo Sprietje ,

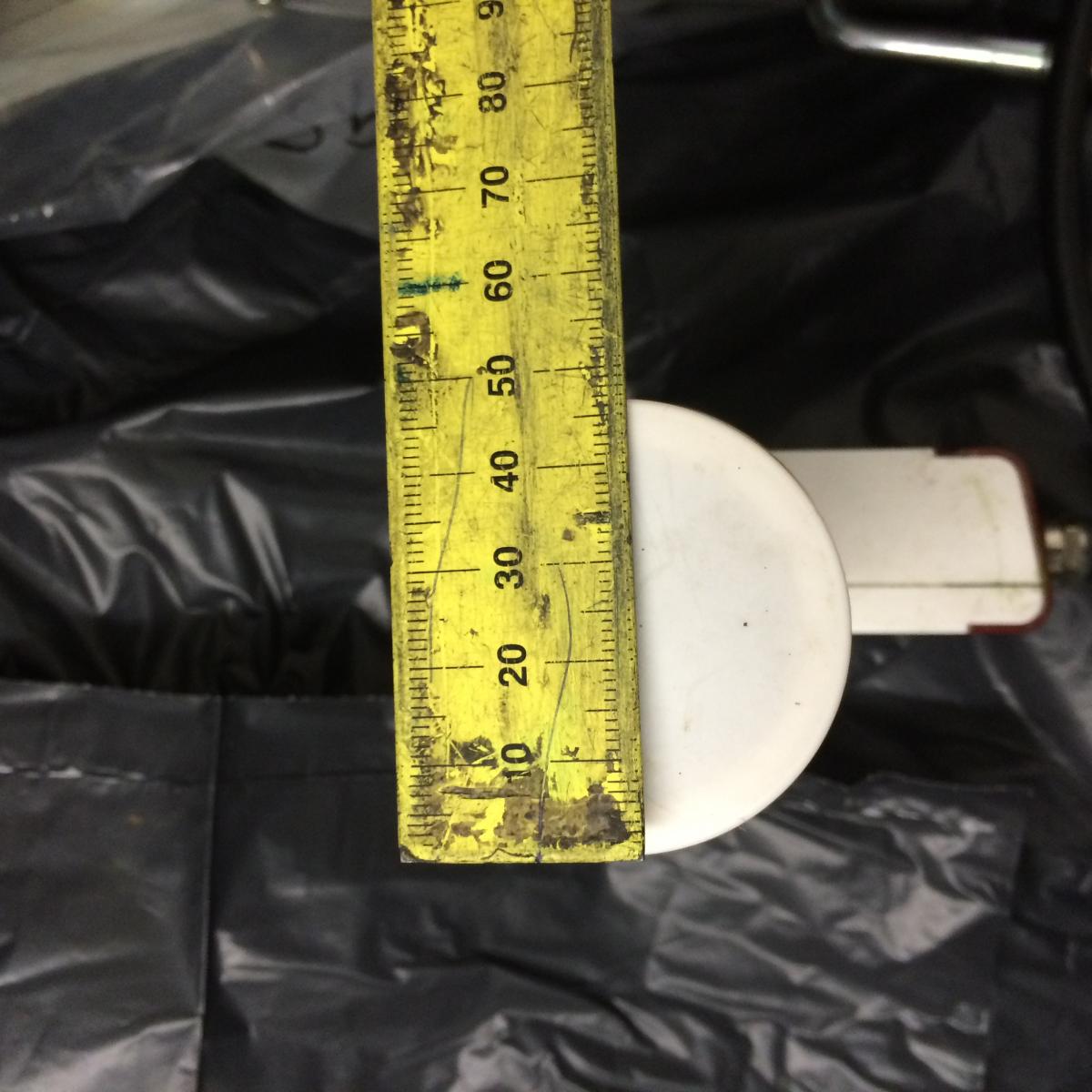

Super en alvast mijn dank , zal zeker kloppen die 48 ik zal het met de schuifmaat  gaan meten  , wel even van belang is of het met deze lnb,s gaat of dat ik hier een ander voor zal moet aanschaffen.



Hoor graag van je , echt een zeer informatief forum trouwens .

28 december 2014 aangepast door Noordeling

[Sprietje]

Beste Noordeling

Ik heb het volgende voor je uitgerekend in Hoogezand met een E85.

Stel de skew van de schotel in op 90 graden.
Stel de rail met de waterpas precies horizontaal.
Monteer alle lnb's in de klem, zodat de kop 5-6mm vrij staat van de klem.
Monteer de houder met lnb voor de Astra 19,2 zodanig, dat het midden van de lnb 17mm van met midden van de lnb-arm af staat.
Zie de bijlage van een Triax welke lnb waar hoort te zitten.

De afstanden van de lnb's moet als volgt worden ingesteld:
tussen de Astra 19,2 en Hotbird is 75mm
tussen de Astra 19,2 en Astra 23,5 is 50,5mm
tussen de Astra 23,5 en Astra 28,2 is 54,5mm
d.w.z. gemeten aan de voorzijde van de lnb van kuiltje tot kuiltje.

Zoals je ziet zijn de koppen van 48,8mm dus niet te groot en komen alle lnb's van elkaar af te staan.

Stel de skew van de lnb's als volgt af:
Hotbird 13 op 5 graden
Astra 19,2 op 2 graden
Astra 23,5 op 5 graden
Astra 28,2 op 8 graden
d.w.z. met de wijzers van de klok meegedraaid als je naar de binnenzijde van de schotel kijkt t.o.v. verticaal, niet t.o.v. de rail.

Stel de schotelskew in op 98,9 graden, dat is 8,9 graden schuin.
Stel de elevatie van de schotel in op 28 graden om de satelliet te vinden.
Richt de schotel nu uit op de Astra 19,2 of 23,5 op maximale signaalkwaliteit.
Hierbij de schotel in de juiste richting draaien en de elevatie bijstellen.
Doe dit heel precies want dit bepaald ook de kwaliteit van de andere satellieten.

Uitrichten doe je het best zonder diseqc-switch om fouten te voorkomen.
Voorkeursvolgorde voor de diseqc-switch en ontvanger:
Astra 19,2 op 1 of A
Astra 23,5 op 2 of B
Astra 28,2 op 3 of C
Hotbird 13 op 4 of D

Controleer als laatste of je door een kleine aanpassing van de lnb-skew nog een betere signaalkwaliteit kunt bereiken.


[Johan45]

Het instellen van de Maximum E85 is al eerder behandeld. (2012)

Mogelijk staat daar nog wat aanwijzingen waar gebruikers wat mee kunnen. Klikkerdeklik

[Noordeling]

Hallo Spietje,



Super bedankt voor deze info , met deze info ga ik opnieuw aan de slag . zal even duren want de dagen zijn kort en er moet nog gewerkt worden.



Een vraag 98.9 graden dat is de schotel naar rechts kantellen ? . met andere woorden de 28 laagste op de rail en de 13 het hoogst ? , dan zal het daar bij mij fout zijn gegaan .

had de schotel naar links gekanteld  en de 13 laag en 28 in de hoogste schotel skew.

de gradenverdeling gaat naar rechts oplopen en naar links aflopend vandaar de verwarring .



En Johan dank voor je reactie , ja had al wat rondgekeken maar ben nu super blij met deze ontvangen gegevens .

[Sprietje]

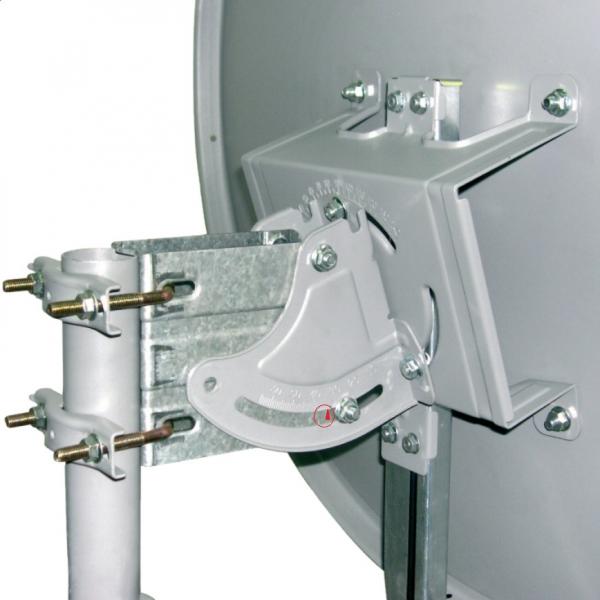

Ja, de elevatieaanduiding is niet duidelijk en soms gewoon niet aanwezig, zie het pijltje in de bijlage.


[Noordeling]

Beste Sprietje,



Vanavond de voorbereiding voor de nieuwe montage gemaakt.

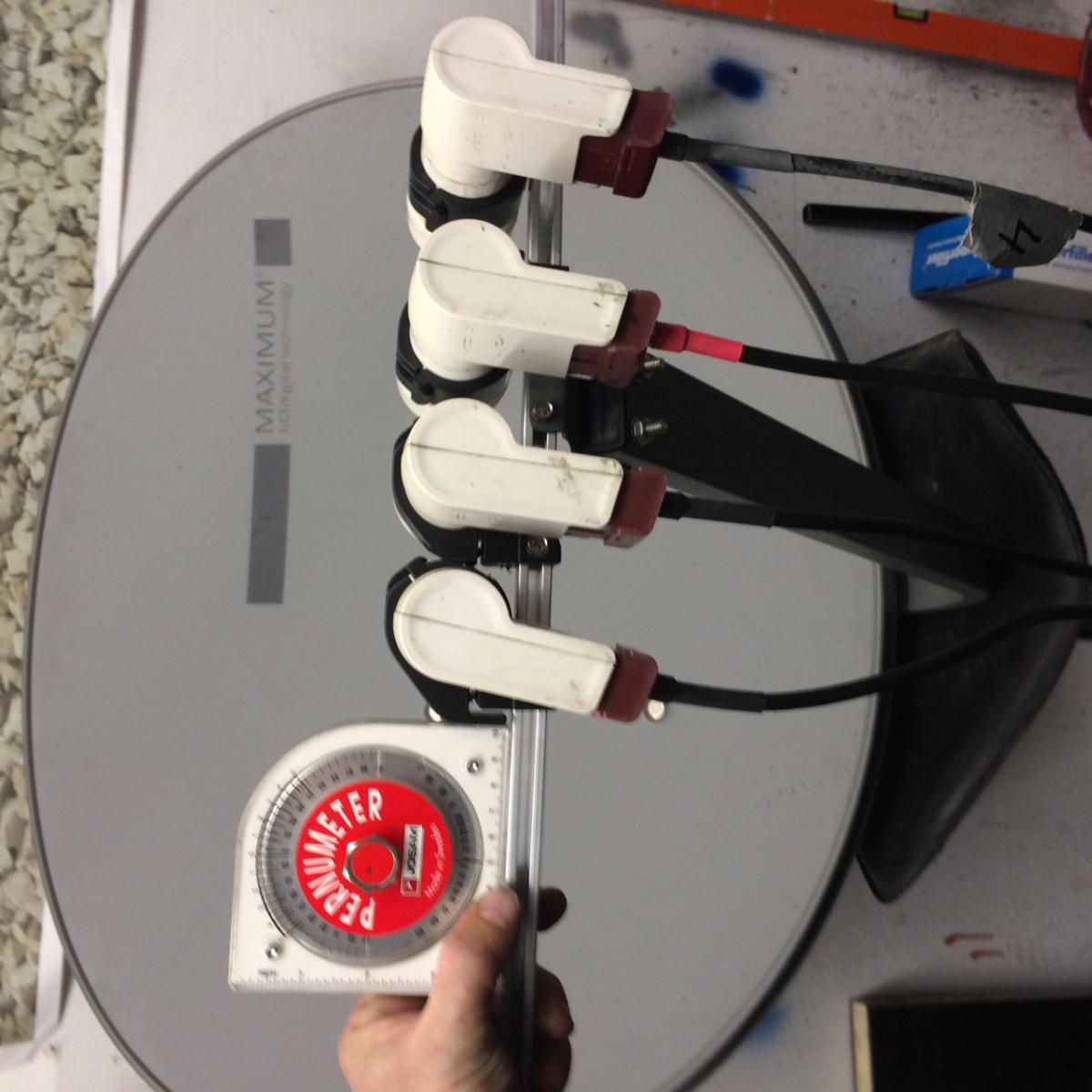

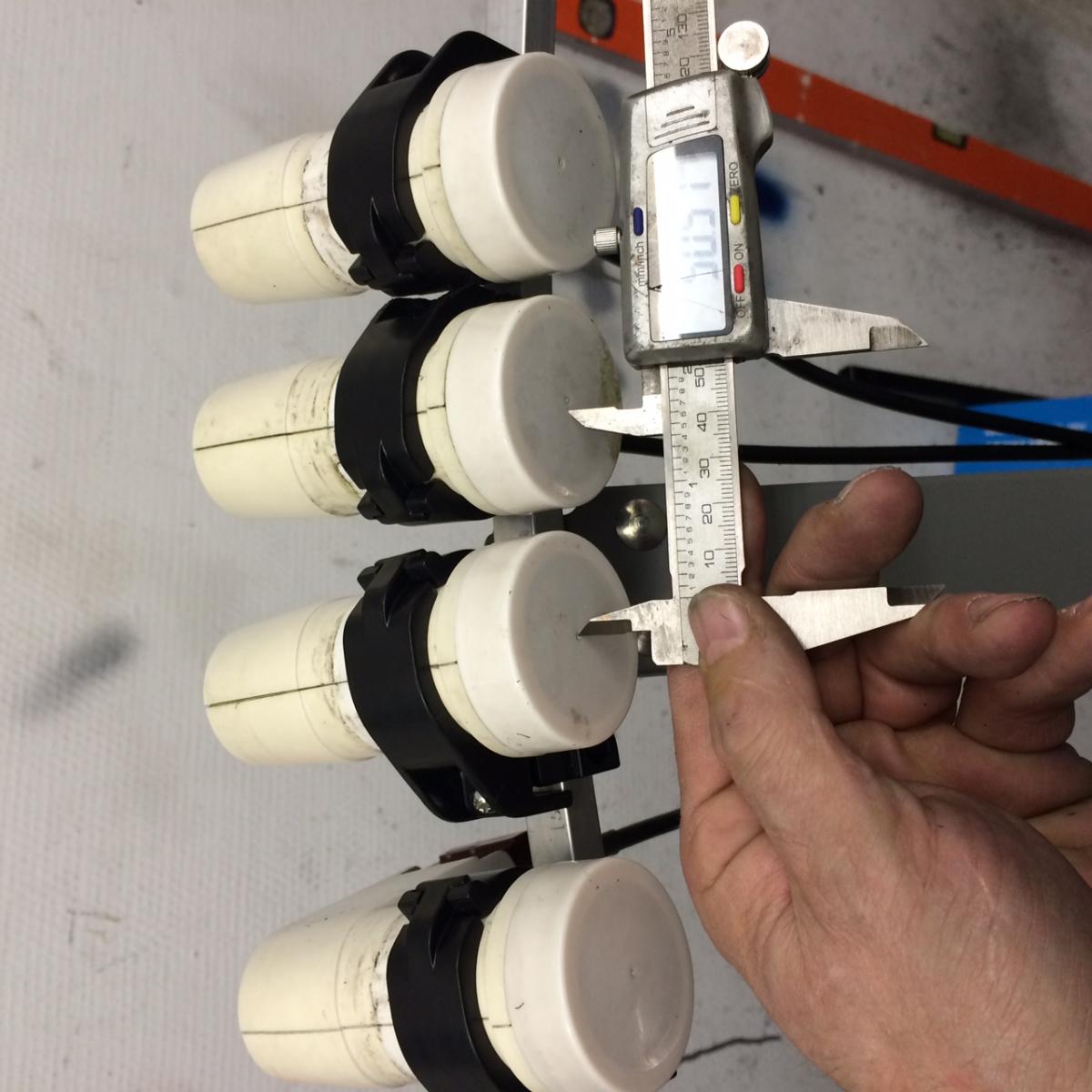

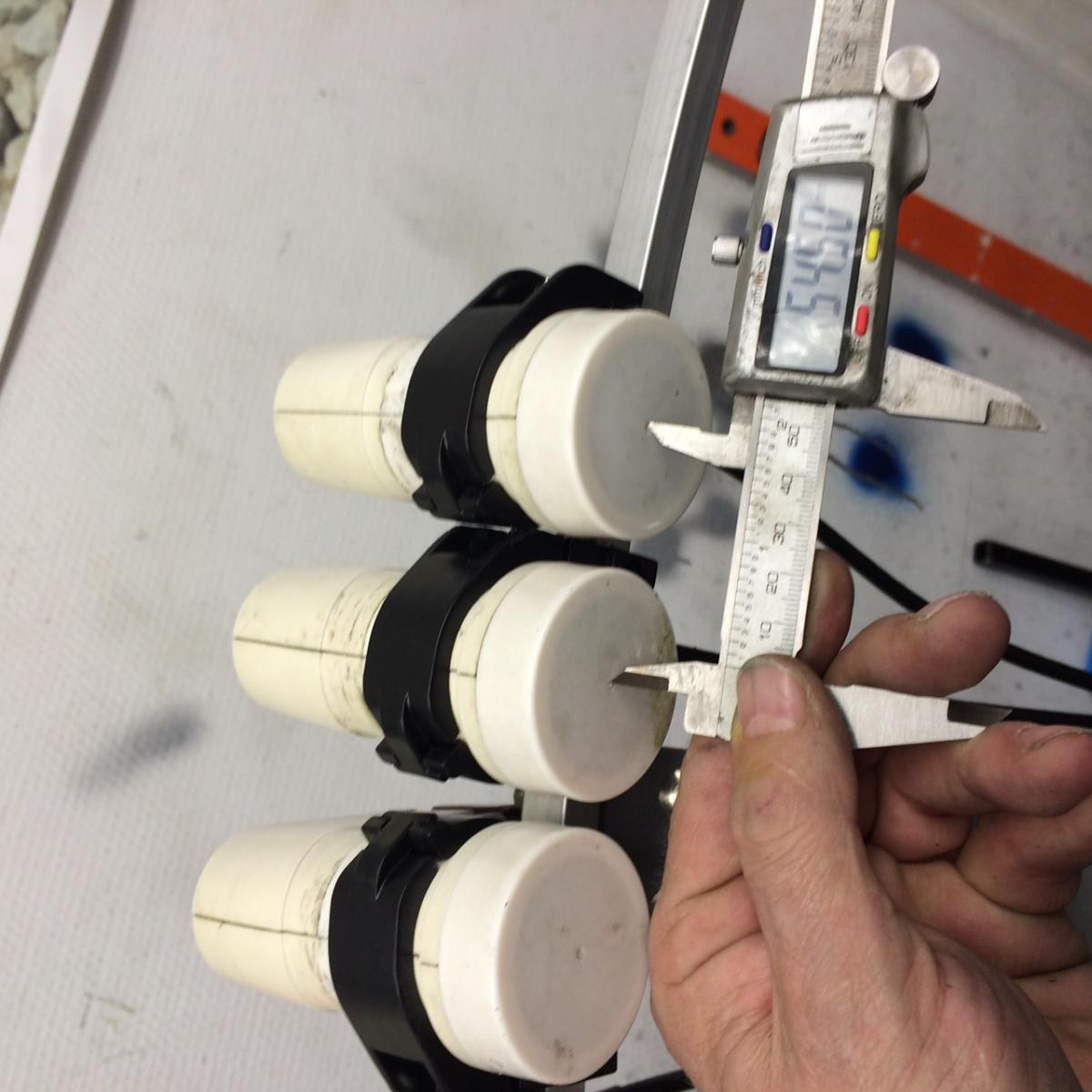

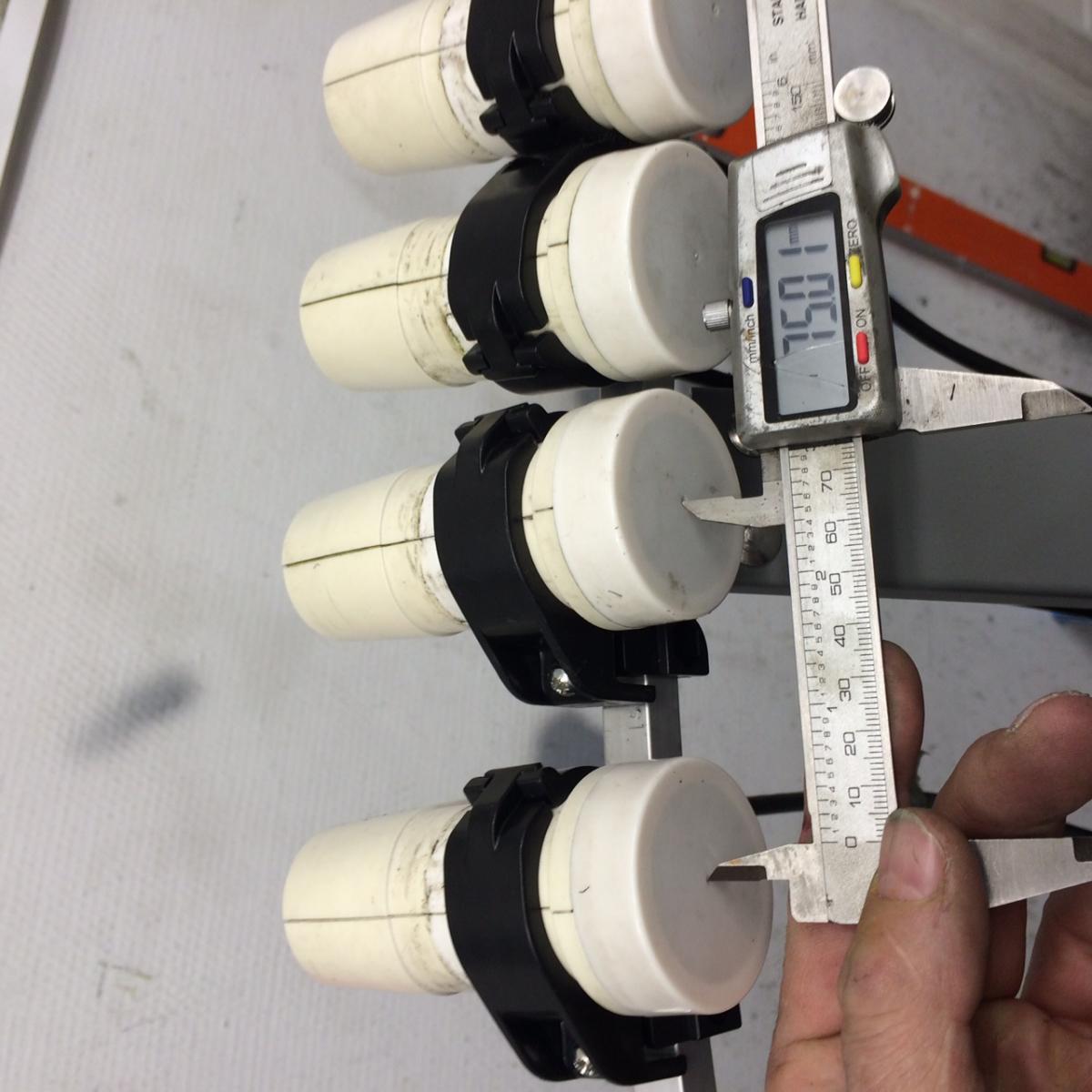

Ik heb aan de hand van de  verstektte gegevens volgend voorbereid en een paar foto's gemaakt , mocht er iets niet kloppen hoor ik het graag , de skew van de LNB,s heb ik met een hoekmeter voorbereid de rails op 0 .

Zal volgend jaar wel moeten afwerken , te weinig tijd , klinkt ver weg maar het jaar gaat nu snel van ons af.



In ieders geval heel erg bedankt en een ieder hier alvast een fijne jaarwisseling toegewenst.



Mochten er zaken opvallend fout gaan dan hoor ik het graag.



[Sprietje]

Beste Noorderling

Lekker hè dat je dit gewoon binnen kunt afstellen zonder buiten in de kou te hoeven prutsen.
Het ziet er goed uit alleen heb je een foutje gemaakt. Ik schreef:

Stel de skew van de lnb's als volgt af:
Hotbird 13 op 5 graden
Astra 19,2 op 2 graden
Astra 23,5 op 5 graden
Astra 28,2 op 8 graden
d.w.z. met de wijzers van de klok meegedraaid als je naar de binnenzijde van de schotel kijkt t.o.v. verticaal, niet t.o.v. de rail.


Jij heb de skew van de lnb's wel t.o.v. de rail gemaakt en dat is dus niet goed want de schotel samen met de rail komt straks 8,9 graden schuin te staan. Dan komen de lnb's dus ook nog eens 8,9 graden schuiner te staan.
Als de de skew zo op de horizontale rail afstelt, zul je van de opgegeven waardes dus eerst 9 graden af moeten trekken.
De skew wordt dan:
Hotbird 13 op 5 graden -9 = -4 graden
Astra 19,2 op 2 graden -9 = -7 graden
Astra 23,5 op 5 graden -9 = -4 graden
Astra 28,2 op 8 graden -9 = -1 graad
allemaal tegen de wijzers van de klok ingedraaid als je naar de binnenzijde van de schotel kijkt.


29 december 2014 aangepast door Sprietje

[Noordeling]

Beste Sprietje,



Bedankt en heel duidelijk , pas het aan als aangegeven.



Nogmaals mijn dank, super dat er nog mensen zo behulpzaam zijn in deze red je zelf maar wereld.  Chapeau !!



I

[Sprietje]

Hierbij nog een antwoord op je vraag in bericht 6.

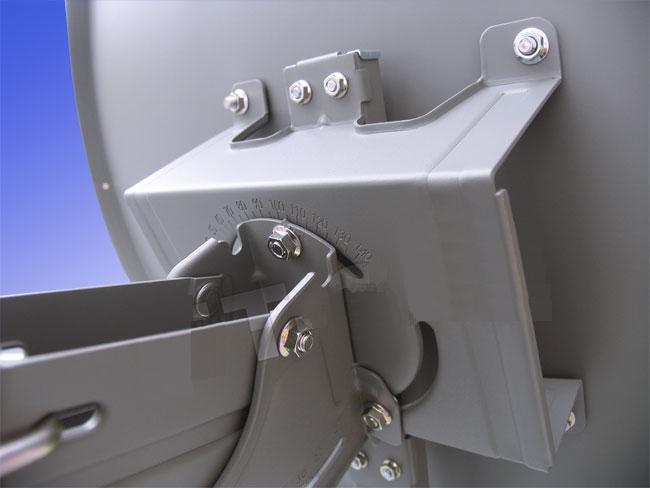

Wat kan er onduidelijk zijn over de schotelskew als ik schrijf dat hij op 98,9 graden moet staan. Er is een duidelijke schaalverdeling aanwezig van de schotelskew, zie bijlage.

Je kunt de schuinte van een schotel of van een multirail ook beredeneren:
De satelliet die het hoogste aan de hemel staat (Hotbird), daarvan moet de lnb het laagste staan, immers het signaal wat van schuin omhoog komt, wordt ook schuin omlaag weerkaatst.
Het signaal van de satelliet die het laagste aan de hemel staat (Astra 28,2) staat het hoogste.


[Josov]

Ik woon in Overijse, nabij Brussel en ik heb een Maximum E85 antenne gekocht met daarbij 4 Alps Quatro LNB's. Evenals Noordeling wil ik graag instellingen weten voor de LNB posities voor respectievelijk:



- Hotbird 13E

- Astra 19,2E

- Astra 23,5E en

- Astra 28,2E



Ik verwacht omdat Hoogezand nogal ver van Overijse ligt dat de posities op de dragerarm anders zullen zijn. De skew zal wel hetzelfde zijn.

[Sprietje]

Beste Josov



Ik ga het later op de dag voor je uitrekenen.

[Sprietje]

Beste Josov

Ik heb het volgende voor je uitgerekend in Overijse met een E85.

Stel de skew van de schotel in op 90 graden.
Stel de rail met de waterpas precies horizontaal.
Monteer alle lnb's in de klem, zodat de kop 5-6mm vrij staat van de klem.
Monteer de houder met lnb voor de Astra 19,2 zodanig, dat het midden van de lnb 17mm van met midden van de lnb-arm af staat.
Zie de bijlage van een Triax welke lnb waar hoort te zitten.

De afstanden van de lnb's moet als volgt worden ingesteld:
tussen de Astra 19,2 en Hotbird is 76,5mm
tussen de Astra 19,2 en Astra 23,5 is 51,5mm
tussen de Astra 23,5 en Astra 28,2 is 55mm
d.w.z. gemeten aan de voorzijde van de lnb van kuiltje tot kuiltje.

Stel de skew van de lnb's als volgt af:
Hotbird 13 op 7 graden
Astra 19,2 op 5 graden
Astra 23,5 op 8 graden
Astra 28,2 op 11 graden
d.w.z. met de wijzers van de klok meegedraaid als je naar de binnenzijde van de schotel kijkt t.o.v. verticaal, niet t.o.v. de rail.

Stel de schotelskew in op 100,9 graden, dat is 10,9 graden schuin.
Stel de elevatie van de schotel in op 30 graden om de satelliet te vinden.
Richt de schotel nu uit op de Astra 19,2 of 23,5 op maximale signaalkwaliteit.
Hierbij de schotel in de juiste richting draaien en de elevatie bijstellen.
Doe dit heel precies want dit bepaald ook de kwaliteit van de andere satellieten.

Uitrichten doe je het best zonder diseqc-switch om fouten te voorkomen.
Voorkeursvolgorde voor de diseqc-switch en ontvanger:
Astra 19,2 op 1 of A
Astra 23,5 op 2 of B
Astra 28,2 op 3 of C
Hotbird 13 op 4 of D

Controleer als laatste of je door een kleine aanpassing van de lnb-skew nog een betere signaalkwaliteit kunt bereiken.


[lujo]

Beste Sprietje,



Zou je voor mij een berekening kunnen maken voor:



- 13, 19,2, 23,5, 28,2 met Inverto Black Ultra lnb (twee aansluitingen)

- Lokatie: Zaandam



Welke satellieten zou ik het makkelijks naast bovenste nog kunnen ontvangen? Puur omdat het kan.
