Maximum E85 instellen

[jarwha]

Stom vbt BVN. Maar een scan met mn Philips TV ziet ook geen satelliet!



2 april 2019 aangepast door jarwha

[ceesv]

https://www.bvn.tv/ontvangst/#map-EU

[Sprietje]

Heb je de lnb van de Astra 19,2 al eens rechtstreeks aangesloten dus zonder diseqc-switch. Misschien daar iets mis mee of met de diseqc-instellingen in de ontvanger.

[jarwha]

Ja, heb allen een LNB aangsloten op Astra 19.2.

Kan het zijn dat de LNB-arm verbogen is. Moet deze onder een hoek van 90gr zijn zodat die ook onder een hoek van 29.6 graden komt te staan?

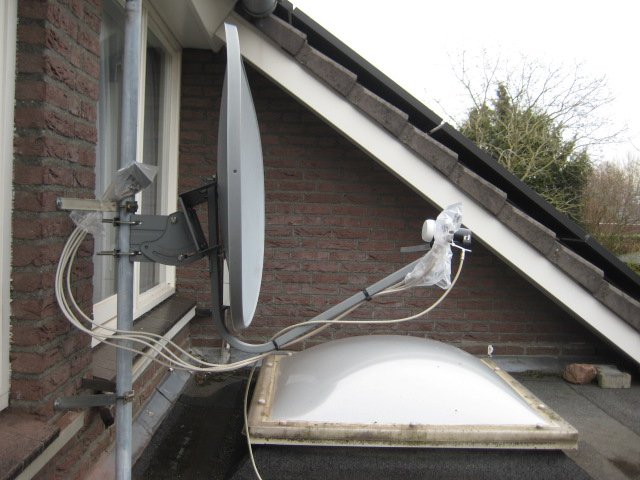

Zal een paar foto's maken straks meesturen.



[Sprietje]

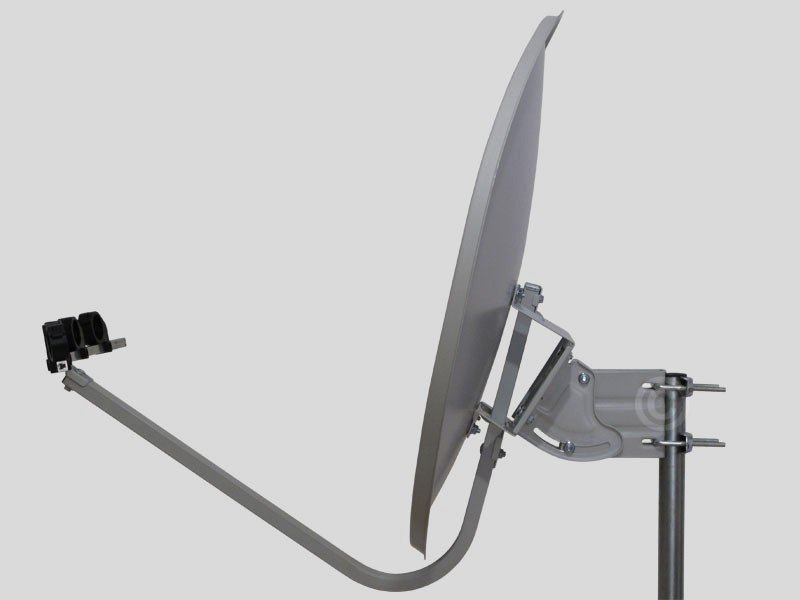

Zo hoort die te zijn



3 april 2019 aangepast door Sprietje

[jarwha]

[Sprietje]

Beste jarwha

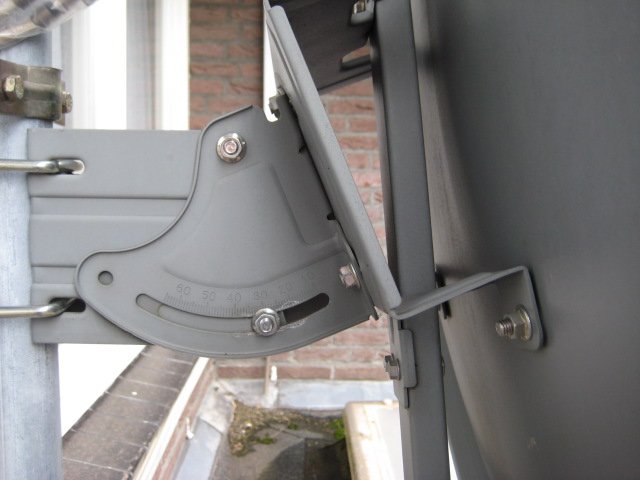

Je hebt de elevatie van de schotel niet goed staan. Hij staat op 24° en moet op nagenoeg 30° staan.

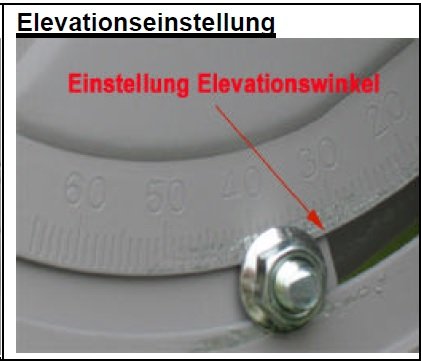

Jij leest de elevatieschaal af bij het midden van de bout maar dat is fout. Je moet hem aflezen op het uiteinde van de plaat, zie bijlage.
Lees de installatiehandleiding.
Je kunt het ook al meteen zien aan de schotel. Die staat maar een paar graden achterover. De offset van de E-85 is 17,94°, zeg maar 18°. Dan staat hij op een elevatie van net over de 20°.



installatiehandleiding E85.pdf

3 april 2019 aangepast door Sprietje

[jarwha]

Hoi,

Ik heb nu ontvangst.

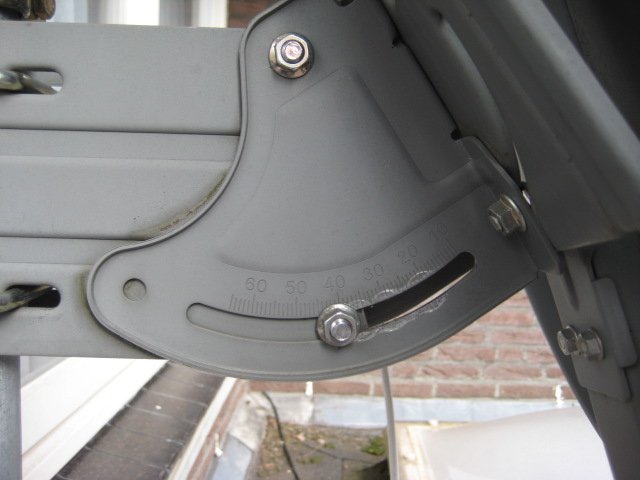

De elevatie staat nu op 35gr ingesteld en rail op 103gr.

Iets meer gedraaid en hoger ingesteld.



Kan niet meer meten DU+ Duo heeft het begeven. Blijft hangen tijdens het opstarten.



[Sprietje]

Heb je nu zoveel signaal dat de meter het heeft begeven?

De schotelskew moet hoe dan ook op 100 graden staan, zie de procedure zoals in beschreven heb. Dat is de enige juiste stand om alle satellieten die je opgegeven hebt goed te ontvangen.

5 april 2019 aangepast door Sprietje

[jarwha]

13E laten vervallen ivm het feit dat ik een 4/1 DISEQC SWITCH heb.

Ontvang dus nu  9E, 19.2E, 23.5E en 19.2E



[Sprietje]

Dat je de 13e hebt laten vallen maakt voor de schuinte van de rail niets uit. De 2 buitenste lnb's in combinatie met het punt waar de schotel naar kijkt bepaalt de schuinte van de rail of in dit geval de skew van de schotel en dat is 100 graden zoals ik uitgerekend had. Als jij hem dan op 103 graden zet krijg je problemen met de ontvangst van de twee buitenste satellieten. Ik ga er dan wel van uit dat je eerst de schotel op 90 graden hebt gezet en dan de rail waterpas met de twee bouten van de rail. Je zult het zelf wel merken.

5 april 2019 aangepast door Sprietje

[jarwha]

Ga ik doen zodra ik een andere receiver heb. Ben al blij dat ik ontvangst gehad heb.

Dit dank zij de goede support. Had dit nooit zonder hulp gekund!





5 april 2019 aangepast door jarwha

[Sprietje]

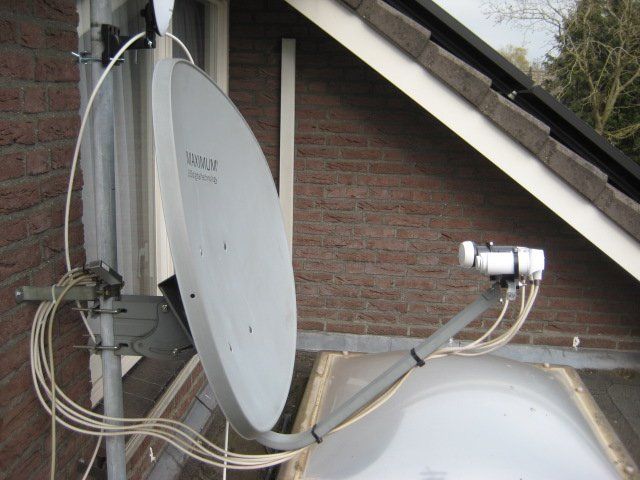

Maak eens een paar foto's.

[jarwha]

[Sprietje]

Hoi beste jarwha



Bedankt voor de foto's.

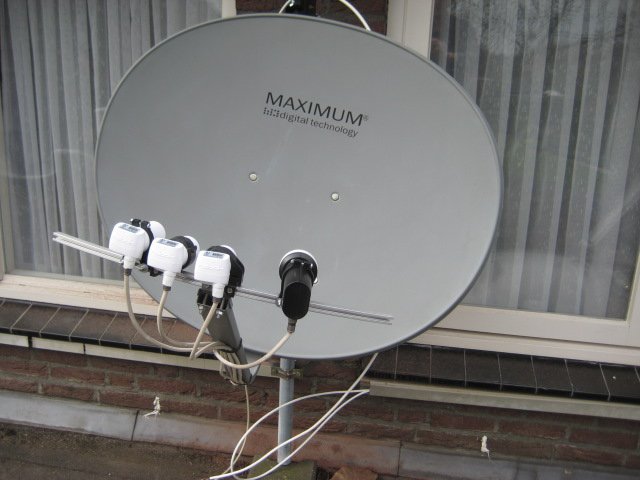

Ik zie nu wat je gedaan hebt met de lnb-klemmen.
Je hebt de klemmen van de SAB-rail rechtstreeks op de rail van de Maximum gezet. Dat is mooi want deze klemmen zijn dus zo smal, dat je de koppen van de lnb's gewoon tegen elkaar kunt zetten zoals ik dat in een eerder bericht al aan gaf.

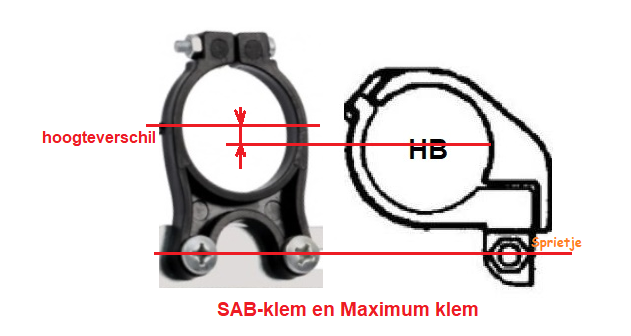

Op zich prima dus om die losse klemmen rechtstreeks op de rail van de schotel te zetten maar staan de lnb's dan wel op dezelfde hoogte?
Ik heb de indruk dat het midden van de lnb met de SAB-klem hoger staat dan met de originele Maximum klemmen. Hoeveel millimeter is het hoogteverschil?
