4 lnb rail noord-west spanje

[Gast henkje75]

Hallo, allemaal



Ik heb een vraag over het plaatsen van een rail met 4 lnb´s in noord-west spanje. Zal proberen zoveel mogelijk informatie te plaatsen.



Ik heb op het dak van ons flatgebouw mijn eigen off-set antenne van 80cm staan. Deze is een aantal jaren geleden geplaatst/gericht enz. door de locale antennespecialist met een enkele LNB.

Deze LNB heb ik vorig jaar vervangen door een DUO LNB om de HD kanalen te kunnen ontvangen, echter is deze LNB niet geheel geschikt vanwege de schotel en de geografische ligging. (is een DUO LNB van 4,3º voor een 60cm schotel. Ikzou een 6 of 11º LNB nodig moeten hebben.)



Nu ik er toch mee aan de gang moest, heb ik besloten een rail met 4 LNB´s  aan te schaffen. Heb hier al schotels gezien met hetzelfde, dus zou hier mogelijk moeten zijn.



Nu heb ik vanmiddag de DUO LNB verwijderd en de rail met 4 LNB geplaatst. Uiteraard zit ik nu zonder signaal.



Nu wil ik zoveel mogelijk zelf doen of in ieder geval weten wat er moet gebeuren en dit dan enentueel aan een satellietspecialist overlaten, maar zit dus met een paar probleempjes.

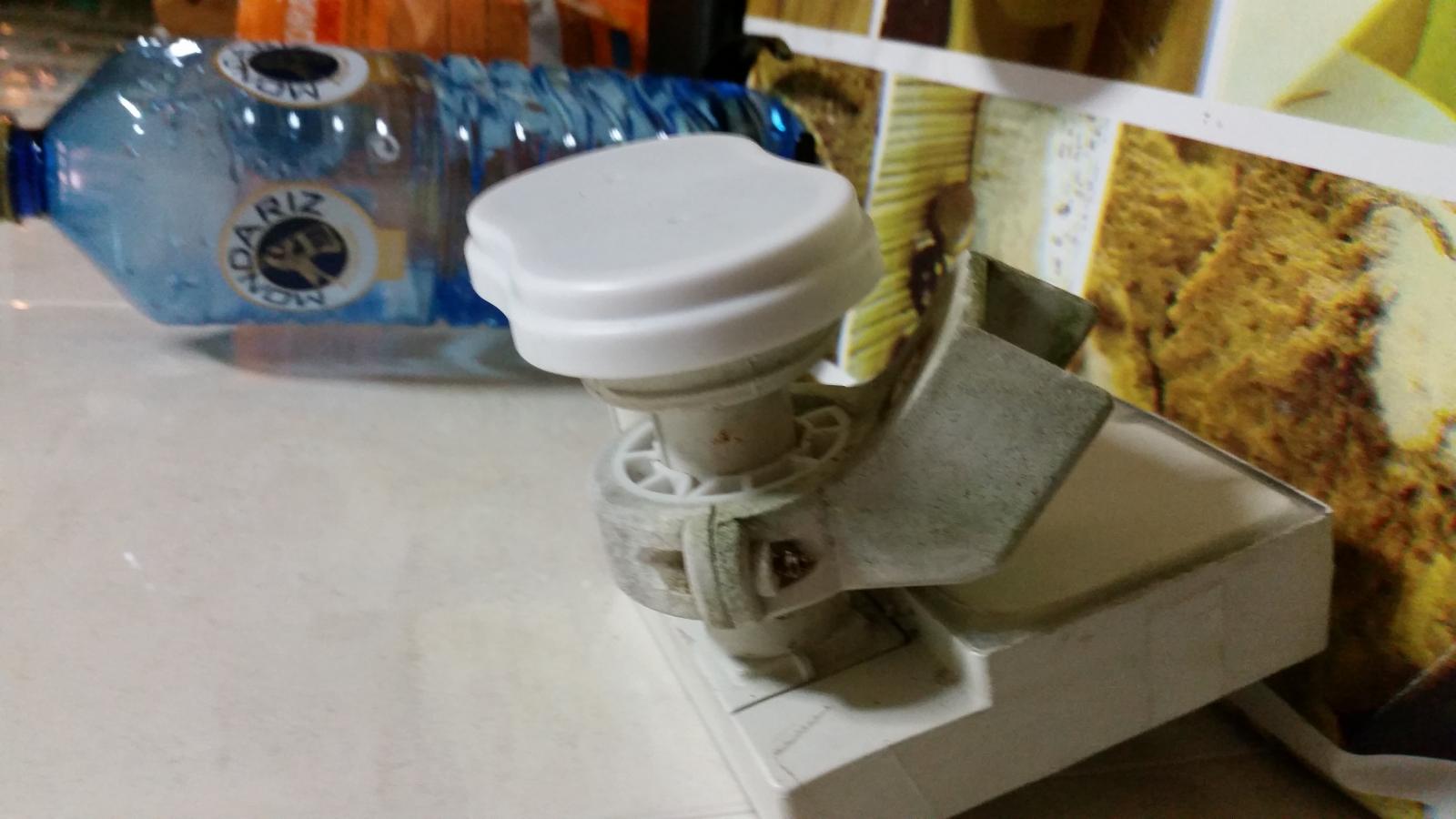

Ten eerst zaten de enkele LNB en later de DUO LNB in een houder welke boven de arm uitstak

De rail komt echter plat op de arm te liggen, dus vraag ik mij af deze ook wat hoger moet en hoe kan ik dat oplossen. (arm buigen, schotel kantelen???)



Als dit eenmaal opgelost is moeten de LNB´s uiteraard nog op de goede plek komen. Ik heb reeds gelezen dat ik moet beginnen met astra 19.2. Dat deze tegen de arm moet komen. Maar dat is dus niet dezelfde plek waar hij zat (hij zat dus boven de arm) En wilde dus weten of ik dan aan de schotel moet draaien.



Zoals op de foto te zien is alles geplaatst, ook de disceqC switch is aangesloten.



Ik hoop dat jullie mij een beetje opweg kunnen helpen.



Bij voorbaat dank.





[Sprietje]

Beste henkje75

Welkom op dit forum

Tja, je hebt zomaar een rail gekocht die je op een willekeurige schotel gaat plaatsen en dat zal niet echt goed gaan.

Om te beginnen zul je moeten gaan knutselen om die rail passend op die schotel te krijgen. Hierbij zijn een aantal zaken belangrijk.

1e- Je moet de rail zodanig zien te bevestigen, dat de lnb's op dezelfde hoogte van de schotel kijken als de oorspronkelijke lnb-houder. Meestal is dat halverwege de hoogte van de schotel. Als de rail en dus ook de lnb's 10mm lager op de arm komen te staan, is niet zo erg. Dat kan met de elevatie van de schotel gecompenseerd worden.

2e- Je moet de rail zodanig zien te bevestigen, dat de afstand van de lnb-klem boven de arm op precies dezelfde afstand van de schotel staat als de originele lnb-klem.

3e- Je zult er voor moeten zorgen dat de rail op een bepaalde schuinte komt te staan. Hoe schuin is afhankelijk waar de schotel komt te staan. Zou je de plaats in Spanje op 20km nauwkeurig willen opgeven? Dan kan ik dat voor je uitrekenen.

Begrijp ik het goed dat de schotel nu nog in Nederland staat en dat die meegenomen gaat worden naar Spanje?
Alle instellingen aan de schotel en lnb's zijn hier in Nederland heel anders dan in Spanje.


[Gast henkje75]

Bedankt Sprietje,



Dat is in ieder geval duidelijk (heb op een ander forum wel iets anders meegemaakt)



Naar aanleiding van jouw informatie heb ik verschillende mogelijkheden.



1 Ik heb in NL een complete set (80 cm off set schotel, bevestigingsmateriaal, arm, en de rail met 4 LNB) van familie over genomen. Ik heb alles nu hier in spanje, behalve de schotel (plaat) zelf. (deze kon tijdens de reis niet mee). Dus ik kan wachten tot ik de set wel compleet hier heb. Ondertussen kan ik mijn huidige schotel en oude LNB gebruiken.



2 Zoals je aangeeft, zelf even knutselen.



Ik heb even wat nagedacht en wordt er nu een steuntje gefabriceerd die in hoogte, afstand en in schuinte kan worden versteld om daar dan de rail op te monteren. (of misschien is dit ook in een specialzaak te verkrijgen??)

Geweldig als dit werkt, anders zal ik toch op optie moeten terugvallen. (wachten tot ik de set compleet heb.)



Wat betreft mijn locatie kun je uitgaan van de plaats : Santiago de Compostella. Een 5 km hemelsbreed bij mij vandaan.

Maar als het makkelijker of beter is heb ik ook andere data van het gebouw waarop de schotel zich bevindt. (kwam ik bij de vorige LNB wijziging tegen, maar weet niet meer welke pagina en om welke reden.)



latitude 42.8300º

longitude -8.5911º

distance 38529 Km



Dish setup data :

elevation 31.0º

azimuth true 137.3º

azimuth magn 140.4º

LNB skew -22.3º



Als ik verder alles goed begrijp moet ik dus

1) de LNB´s op de (ongeveer) juiste hoogte en (exacte) afstand krijgen.

2) de astra 19.2 LNB rechts tegen de arm monteren (en zorgen voor de juiste ontvangst, schotel draaien??)

3) de astra 23.5 LNB links tegen de astra 19.2 monteren (zal ook wel afhankelijk zijn van type LNB, ik heb 4 venton rocket)

4) de overige 2 LNB´s op x afstand van de astra´s plaatsen, afhankelijk van de data voor mijn positie/locatie

5) indien nodig de rail in de juiste positie (schuinte) zetten.



Hoop dat ik je hierbij voldoende informatie hebt gegeven en of je punt 1 t/m 5 kan bevestigen of corigeren.



Bvd.

[Sprietje]

Helaas is zo'n steuntje niet bij de satellietshop te halen.

De rail moet op je locatie 23,5 graden schuin staan, aan de oostkant lager dan aan de westkant. Het maakt hierbij niet uit of het nu om een kleinere of grotere schotel gaat. Voor die vier satellieten is dat een vast gegeven op je locatie.

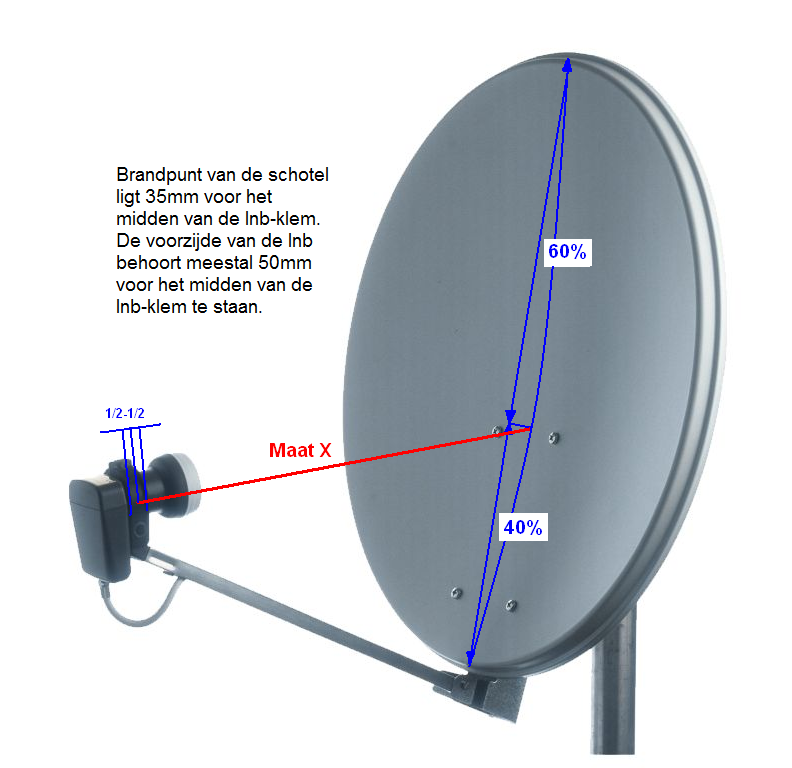

Wat betreft de afstanden van de lnb's hangt het er van af hoe ver het midden van de lnb-klem van de schotel staat, maat X in bijgevoegde tekening.
Zou je dat even op kunnen meten bij de originele lnb-houder?


[Gast henkje75]

Bij het plaatsen van de duo LNB werd mij hetzelfde gevraagd (maat x) Nu ben ik misschien niet heel handig in deze dingen, maar kwam de vorige keer op 57 cm.

[Sprietje]

Beste henkje

Ik heb het volgende voor je uitgerekend voor locatie 42.83, -8.59:
de afstand tussen de Hotbird 13 en Astra 19,2 is 64mm
de afstand tussen de Astra 19,2 en Astra 23,5 is 41mm
de afstand tussen de Astra 23,5 en 28,2 is 42mm
d.w.z. gemeten van punt tot punt aan de voorzijde van de lnb.

Kun je deze afstanden halen?

Je begint de lnb van de Astra 19,2 op 13mm uit het midden te plaatsen.
Ik had je al aangegeven dat de rail 23,5 graden schuin moet staan. Dit komt overeen dat de kop van de Hotbird 13e 59mm lager moet staan dan de kop van de Astra 28,2. Zie voor de plaatsing van de lnb's de bijlage.

De skew van de lnb's moeten als volgt worden afgesteld:
Hotbird 13 op 22 graden
Astra 19,2 op 19 graden
Astra 23,5 op 22 graden
Astra 28,2 op 25 graden
d.w.z. met de wijzers van de klok meegedraaid als je naar de binnenzijde van de schotel kijkt t.o.v. verticaal.


[Gast henkje75]

Bedankt voor al deze informatie.



Ik ben echter vanmiddag aan het stoeien geweest met een steun, maar kreeg het niet voor elkaar om ook maar één signaal te krijgen. Ik denk dat ik maar moet afwachten tot ik mijn set compleet heb.



Of is een multifeed (??) voor mij een oplossing? aangezien deze in hoogte etc. verstelbaar is. Kwam deze gisteren tegen op internet, en is geschikt voor meerdere schotels (alle schotels???)



Verder heb ik nog een aantal vragen over smartcards (zowel nederland als spanje), ontvangstproblemen....

Kan ik die ook hier stellen of beter een nieuw topic starten??



Dank u.

[Sprietje]

Welke bedoel je precies? Plaats er eens een afbeelding van.

Voor die smartcards moet je een nieuw topic starten.


[Gast henkje75]

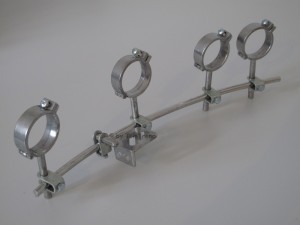

deze bedoelde ik.



[Sprietje]

Ja dat kan wel maar daar wordt je helemaal gek van. Daarvan is alles te verstellen. De hoogte, de elevatie de draairichting, de afstand en dat maakt het erg ingewikkeld.
Ook zie ik dat de klemringen dikker zijn en dat daardoor de koppen niet dicht genoeg meer bij elkaar kunnen of je moet de lnb's scheef gaan zetten.



Hier is ook al wat geschreven over multifeedrails: https://www.sat4all.com/forums/topic/341909-simpele-multifeed-bricoleren/


[Gast Sneker]

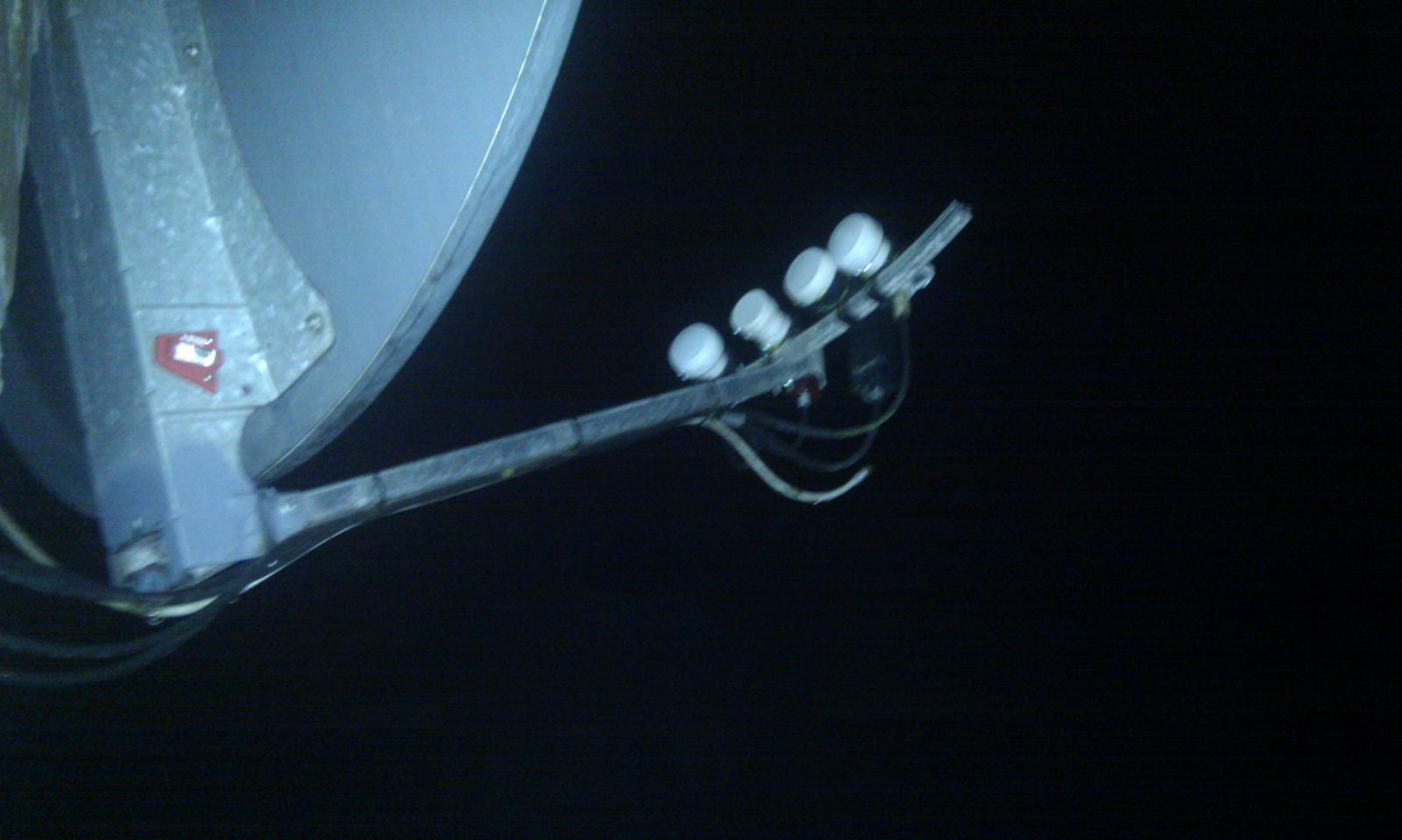

heb hier ook zelf gek*t en de multirail die op mn sabwok zat hebik met een aluminium strip op mn gibertini 101cm (hoog) gezet.

Die rail hoord er niet op maar door de lnbs perfect in de schotel (brandpunt)buigen perfect

Rekening er mee houdende brandtpunt wat spriet aangeeft elke keer.

Ook precies afstand lnbhouder tot schotel aangehouden,draaid al weer 2 jaar zonder uitval

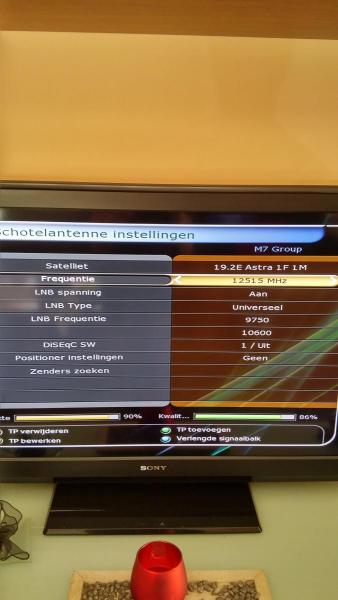

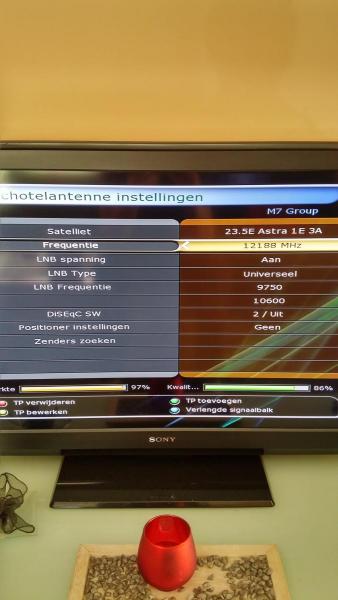

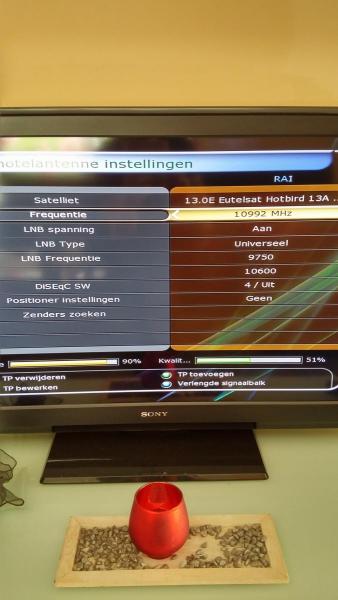

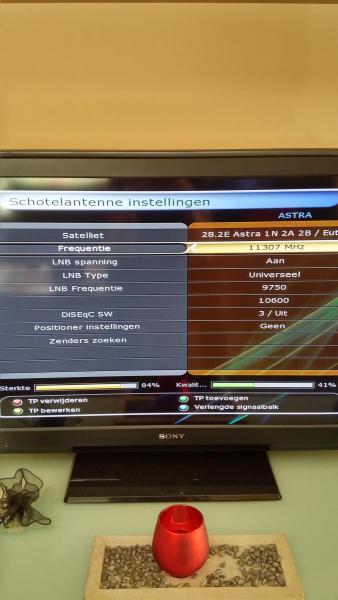

A1,2,3,HB

Uitgericht met satlook en app op foon.

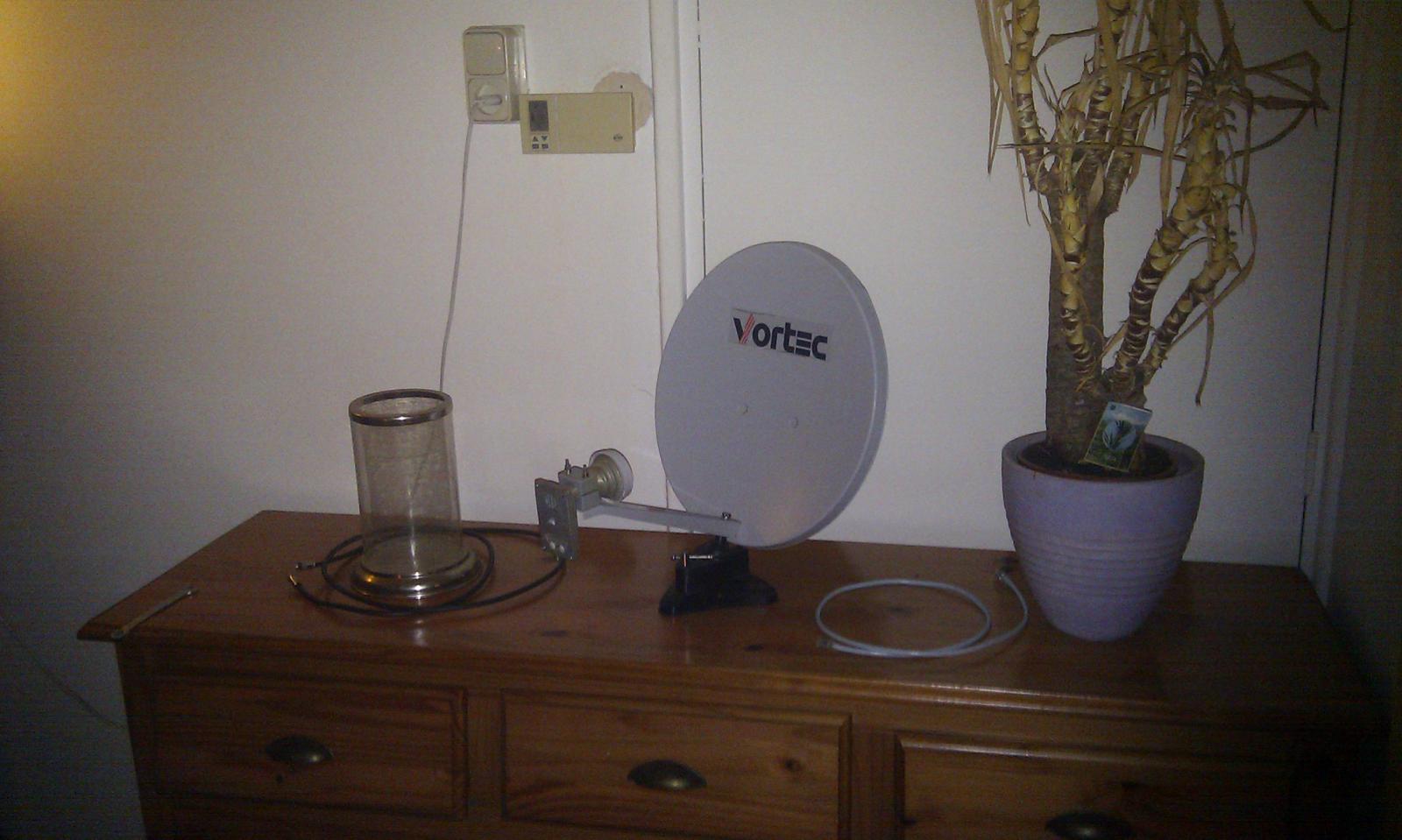

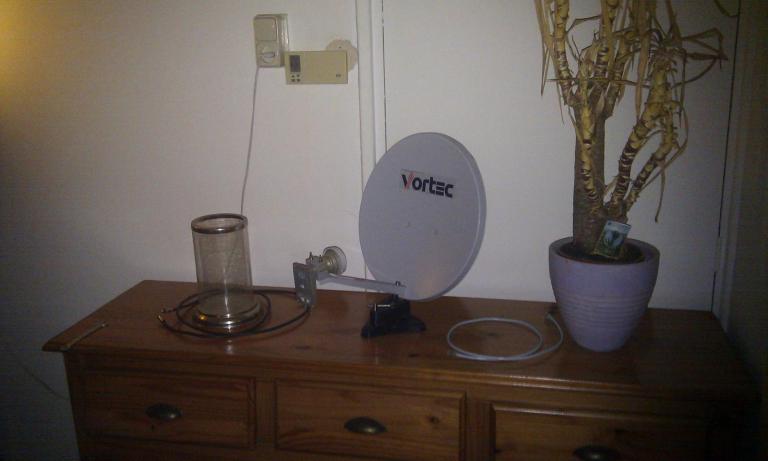

Oja nu ook indoorsat hahha,staat leuk op de kast

8 januari 2015 aangepast door Sneker

[Gast Sneker]

En oja ik weet dat a3 tegen de arm aan moet maar die is nu al 15db

En als ik klooien ga wordt hb en a2 minder ontvangsts is perfect zo

A3 LNB is een black ultra en die geeft op A1 minder signaal omdat ie overstuurd werd .

op a3 perfect.

Voor de rest draaien we wel

8 januari 2015 aangepast door Sneker

[Sprietje]

Als je een rail op een schotel plaatst die er eigenlijk niet op thuis hoort of zo'n rail waarvan elke lnb afzonderlijk helemaal is in te stellen, dan heb je gewoon meetapparatuur nodig om de zaak af te stellen en dan nog is het een hele klus.


[Gast henkje75]

Sorry voor het laat reageren, mede door het slechte weer en werk kon ik de laatste dagen niet veel doen.



Ben er nu wel van overtuigd dat het heel wat meer werk is dan aanvankelijk gedacht. Ik ben op het moment aan het zoeken naar een rail de wel geschikt is (valt niet mee als je het merk niet weet of kan vinden). Of anders toch maar even wachten tot ik de in nederland gekochte set helemaal compleet heb.

En eenmaal alles compleet denk ik toch dat ik een profesiolneel in de arm neem, om het dan maar meteen goed te installeren en er zo jarenlang plezier van te kunnen hebben.



Bij deze hartelijk dank voor jullie hulp en snelle reageren. Speciaal aan Sprietje, allemaal zeer duidelijk, vooral de gegevens voor de afstanden en instellingen, deze kan ik tzt in ieder geval aan een prof laten zien.

(Kun je indien mogelijk en haalbaar ook eens kijken voor de afstanden en instellingen voor euskatel 13.0 en dan de hotbird weglaten?? Welke van de twee heb ik eigenlijk meer aan??')



Thanx.

[Sprietje]

Beste henkje75

Je moet er rekening mee houden dat er maar weinig schotel installateurs zijn die een mutifeed schotel kunnen afstellen. Ze hebben geen idee hoe ze daar aan moeten beginnen. Nog wel een Wavefrontier en een Visiosat maar gewone schotels met een rail dat wordt meestal een puinbak
Ik zie in Spanje soms vier schotels op een huis staan, allemaal naast elkaar met een enkele lnb, gewoon omdat die installateurs er geen bal verstand van hebben. Een schotel met een enkele kop kunnen ze wel afstellen. Dus dan maar vier schotel op een rij denken ze dan. Zelfs met een duo-lnb kunnen er velen niet overweg omdat ze niet snappen welke duo-lnb op een bepaalde schotel geplaatst moet worden en dat geldt zeker voor een onbekende satelliet in Spanje als de Astra 23,5.

Wat is dat Euskatel 13.0. Je bedoeld waarschijnlijk Eutelsat 13.0. Ja dat is de Hotbird 13.0.
