Uitrichten Triax78 Multifeed

[Rw1n]

Hallo,



Ik heb mijn Triax 78 met multifeed (13,19.2,23.5,28.2) een aantal weken terug uitgericht. Althans gebrobeerd. Ik heb wel beeld maar een aantal zenders komen zwak binnen. Vooral met slecht weer. Ik woon in Leeuwarden. Ik gebruik voor Hotbird een normale Inverto, voor Astra 1 een Alps, Astra 3 een Megasat en voor Astra 2 ook een Alps.



Wie kan mij helpen met de juiste afstanden/skew van de LNB's. Hoe meer ik begin te schuiven en te draaien hoe slechter het wordt  .



Mvg,

Erwin







[Sprietje]

Beste Rw1n

Ik heb het volgende voor je uitgerekend voor Leeuwarden op een Triax 78:

Monteer de rail zodat het gat in het midden in de onderste groef zit.
Plaats alle lnb's zodanig in de klemmen dat de kop 5-6mm van de klem staat.
Plaats de houder met lnb voor de Astra 19,2 op 3mm afstand van de lnb-arm.

Stel de afstanden van de lnb's als volgt in:
tussen de Astra 19,2 en Hotbird is 66,5mm
tussen de Astra 19,2 en 23,5 is 45mm
tussen de Astra 23,5 en 28,2 is 48mm
d.w.z. gemeten aan de voorzijde van midden tot midden. Dit kan zijn het kleine kuiltje in de kap of de punt van de kap.

Stel de skew van de lnb's als volgt in:
Hotbird 13 op 5 graden
Astra 19,2 op 3 graden
Astra 23,5 op 6 graden
Astra 28,2 op 9 graden
d.w.z. met de wijzers van de klok meegedraaid als je naar de binnenzijde van de schotel kijkt t.o.v. verticaal, dus niet t.o.v. de rail.

Plaats de rail 9,45 graden schuin, d.w.z. de kop van de Hotbird moet 18mm lager staan dan de kop van de Astra 28,2. Meet dit met een waterpas en een rolmaat. Hierbij is rekening gehouden dat de kop van de Hotbird 60mm is en de kop van de Astra 28,2 43mm. De waterpas bij de ALPS dus tegen de lnb-klem plaatsen.

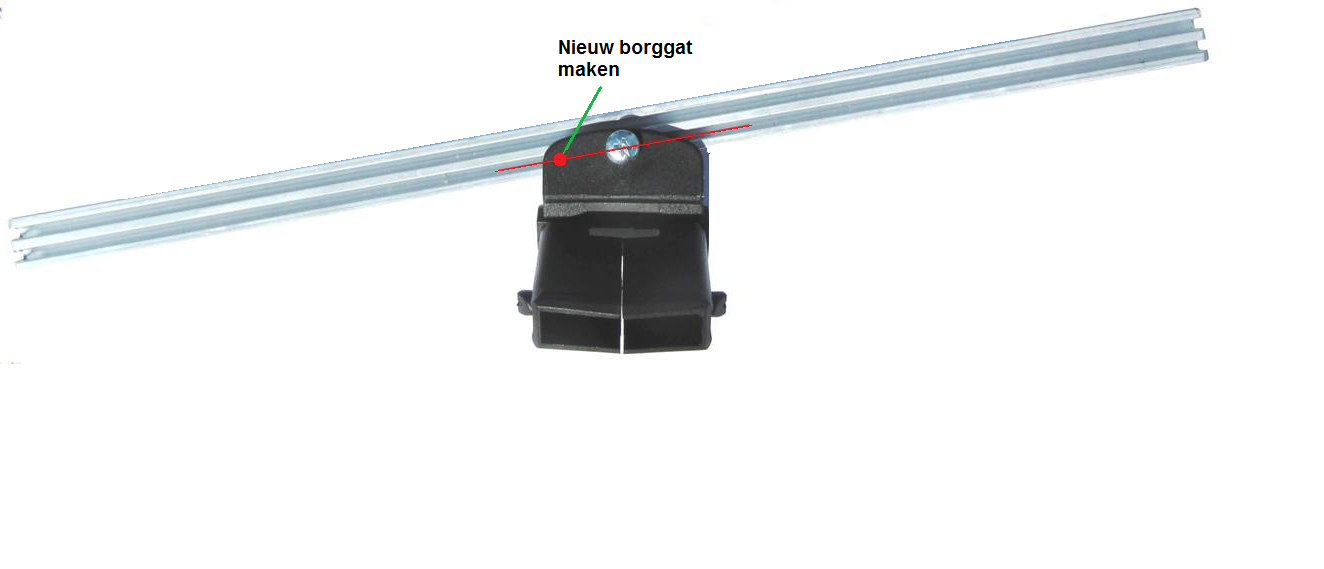

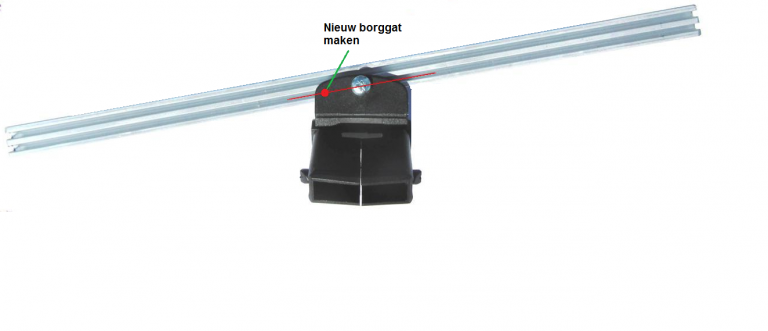

Borg de rail nu met een extra schroefje door eerst een klein gaatje in het kunststof precies voor de onderste groef te boren, zie bijlage.

Stel de elevatie van de schotel in op 28 graden om de Astra 19,2 of 23,5 te vinden. Doe dit zonder diseqc-switch om fouten te voorkomen.
Stel de elevatie en draairichting van de schotel in zodat je maximale signaalkwaliteit hebt. Doe dit heel precies want de ontvangst van de overige satellieten wordt mede bepaald hoe goed je deze afstelling maakt.

Sluit nu de diseqc-switch aan in de volgorde:
Astra 19,2 op 1
Astra 23,5 op 2
Astra 28,2 op 3
Hotbird 13 op 4

Controleer als laatste of je met de skew-instelling van alle lnb's nog een iets betere ontvangst kunt bereiken.


[Rw1n]

Hoi Sprietje,



Bedankt voor het uitrekenen. Zodra het weer het toelaat ga ik er mee aan de slag  .

[Zilverster]

@Sprietje,



Bij mij heeft het weer het deze week toegelaten om eens met behulp van jou aanwijzingen uit dit topic mijn Triax met 4 LNB's eens uit te proberen. Dit alles met een verbluffend resultaat, dit alles was niet zo snel gelukt zonder jou duidelijker uitleg, het duimpje is er niet meer als afbeelding, dan maar deze om je te laten zien hoe blij ik ben   ..............



Bedankt, gr.





Zilverster.

[Sprietje]

Bedoel je deze?

[Zilverster]

@Sprietje,



Ik vind deze prima, is niet te missen   , gr.



Zilverster.

[Sprietje]

Mooi dat het snel gelukt is. Kijk morgen even of je de schotel helemaal perfect hebt uitgericht door tijdens de Sun Outage om 11.31uur te kijken of je beeld hebt op NGC Wild HD op 12207V. Zie hiervoor ook dit draadje: https://www.sat4all.com/forums/topic/345075-mogelijk-verminderde-ontvangst-door-sun-outage/
Val het beeld niet weg, dan staat je schotel perfect.


[Zilverster]

@Sprietje,





Kijk morgen even of je de schotel helemaal perfect hebt uitgericht



Gaan we doen, gr.



Zilverster.

[Martijn246]

Hallo Sprietje,



Ik zie hier op het forum vaak voorbij komen dat je voor diverse setup's uitrekend hoe de diverse instellingen moeten komen te staan op de schotel. Is er hier op het forum misschien ook een lijntje waar staat hoe je dat kan uitrekenen?

15 maart 2015 aangepast door Martijn246

[Sprietje]

Dat heb ik al wel vaker geschreven. De formule is:
De brandpuntafstand van de schotel x de ontvangsthoek van de satellieten x 1 graad radiaal.
De moeilijkheid is om achter het brandpunt van de schotel te komen. Een fabrikant van offsetschotels geeft dat bijna nooit op en als ze het al opgeven, dan is het 't brandpunt van de oorspronkelijke primefocusschotel waarmee de offsetschotel berekend is.

Al met al dus heel veel een ervaringskwestie waarbij rekening gehouden moet worden met de f/D-verhouding van de schotel, de breedte van de schotel, kijken of de schotel wel een echte offsetverhouding heeft, dus hoger dan dat die breed is want soms zijn offset schotels helemaal rond zoals Duitse en ook kijken of het geen multifocusschotel is, want dan is het ook anders.
Daarbij moet er ook nog een correctiefactor gebruikt worden omdat het focuspunt in de feedhorn van de lnb achter de kap van de lnb ligt.


[RAV27]

Ik las net een reactie de van vorig jaar over het uitrichten van een trias tds78 met triax multi feed Hotbird/astra1/3/2. Je geeft hierin aan dat de berekeningen voor Leeuwarden zijn, klopt dat ook voor Klazienaveen of verschilt dat wezenlijk?

Ik heb een gedaan volgens de beschrijving die mee geleverd is door "***geen-reclame***.nl" maar ontvang alleen op de uiterst rechtse LNB ( van achter de schotel gezien) signaal van de astra 1 ! en ben de weg kwijt.

Ik hoor graag van iemand en alvast bedankt.

[JohnnyBee]

Hoi Sprietje,

zou ik je mogen vragen om dezelfde berekeningen eens toe te passen voor mijn locatie in Antwerpen Belgie?

Ik gebruik ook een triax 78 met 4 LNB's Venton EXL-T Rocket Twin op 19.2° - 23.5° - 28.2° - 13° .

Mijn dank is groot,

Johnny.

[Sprietje]

Ik zal er morgen aan beginnen, misschien eerder.

[JohnnyBee]

Bedankt alvast Sprietje,

ik kijk er al naar uit.

Johnny.

[Sprietje]

Voor een Triax 78 in Antwerpen heb ik het volgende voor je uitgerekend:

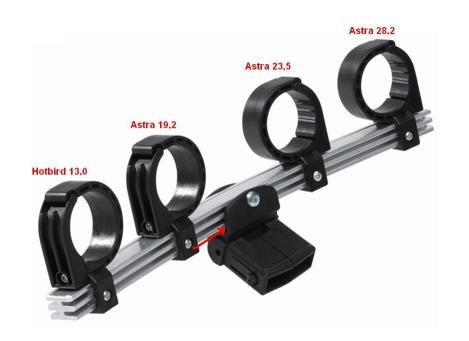

- plaats de rail met het gat in het midden in de onderste groef en zet de rail ongeveer 11 graden schuin.
- zet de lnb-klem van de Astra 19,2 tegen de arm
De afstanden tussen de lnb's moet als volgt zijn:
- tussen de Hotbird 13 en Astra 19,2 is 64mm
- tussen de Astra 19,2 en Astra 23,5 is 44,5mm
- tussen de Astra 23,5 en Astra 28,35 is 49mm
d.w.z., gemeten aan de voorzijde van de lnb van punt tot punt.
Je zult van de klemmen van de Astra 19,2 en 23,5 wat af moeten vijlen zodat ze dichter tegen elkaar kunnen staan
- zet de rail nu precies 11 graden schuin, d.w.z. de kop van de Hotbird-lnb moet 30mm lager staan dan de kop van de Astra 28,35.
Stel de skew van de lnb's als volgt in:
- Hotbird 13 op 7°
- Astra 19,2 op 5°
- Astra 23,5 op 8°
- Astra 28,2 op 11°
d.w.z., met de wijzers van de klok meegedraaid als je naar de binnenzijde van de schotel kijkt t.o.v. verticaal, niet t.o.v. de rail.
- stel de elevatie van de schotel op 29,5° om de Astra 19,2 te vinden.
