reparatie Reparatie DVD/harddiskrecorder

[Alex1970]

De harddiskrecorder van mijn vader heeft de geest gegeven.

De reparateur kon 'm niet meer repareren omdat het systemboard defect zou zijn en die was niet meer leverbaar.

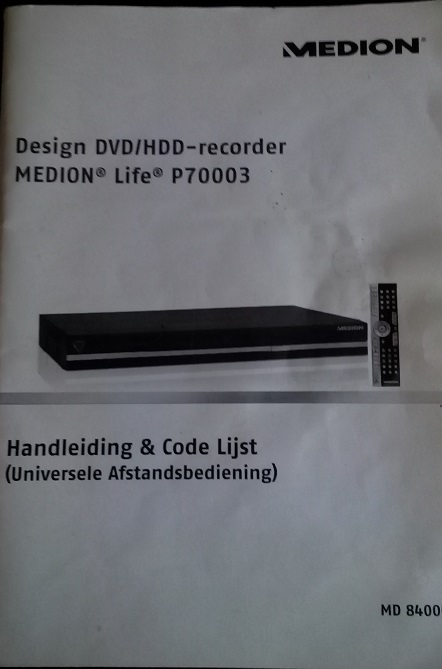

Het gaat om een Medion Life P70003 MD84000.



Weet iemand welke het systemboard is? Is dat echt niet meer te repareren of te vervangen?

[Gast Mimisiku]

Dat is nu het probleem van tegenwoordig... Medion wordt ingekocht als 'branded'. Geen idee wie de 'echte' maker is. Geen spare-parts na 3 jaar. Prijs is daar gelukkig ook naar.. Gewoon naar de milieu straat ermee en een nieuwe kopen...

[sattv4iedereen]

Soms kan je het geluk hebben de fabrikant te vinden. Soms zijn ze wel zo venijnig, om op bepaalde cruciale ic's de gegevens weg te krabben, waardoor het wel heel moeilijk wordt.

Dan kan je nog hebben, dat ze (om een voorbeeld te geven) onderdelen door elkaar gebruiken van bvb samsung,lg,philips, enz, dat het wel erg lastig is een reparatie uit te voeren.

Soms heb je dan nog de pech, dat bepaalde (e)eprom geprogrammeerd zijn met een specifiek voor hen gemaakte gegevens, waardoor als je deze alsnog vindt, niet kan gebruiken, omdat je hem niet kan programmeren.

Ooit had ik hier iets van Duitse makelij, kon gemakkelijk de chip vinden, helaas wilde men niet de software vrijgeven, om deze te programmeren, en een geprogrammeerde wilde men ook niet verkopen. Je moest een compleet nieuw toestel kopen, maar dat heb ik dan niet gedaan, omwille dat ze bij herstelling niet wilden meewerken.

[Alex1970]

Dat is nu het probleem van tegenwoordig... Medion wordt ingekocht als 'branded'. Geen idee wie de 'echte' maker is. Geen spare-parts na 3 jaar. Prijs is daar gelukkig ook naar.. Gewoon naar de milieu straat ermee en een nieuwe kopen...

Er is ook al een nieuwe (digitale) ontvanger met harddisk voor in de plaats gekomen. Ik vroeg het me alleen af.

Wat is dan precies het system board? De onderste of bovenste printplaat?

Ik zal zelf ook nog maar eens informeren bij de serviceingang van Medion.

23 januari 2015 aangepast door Alex1970

[JBnl]

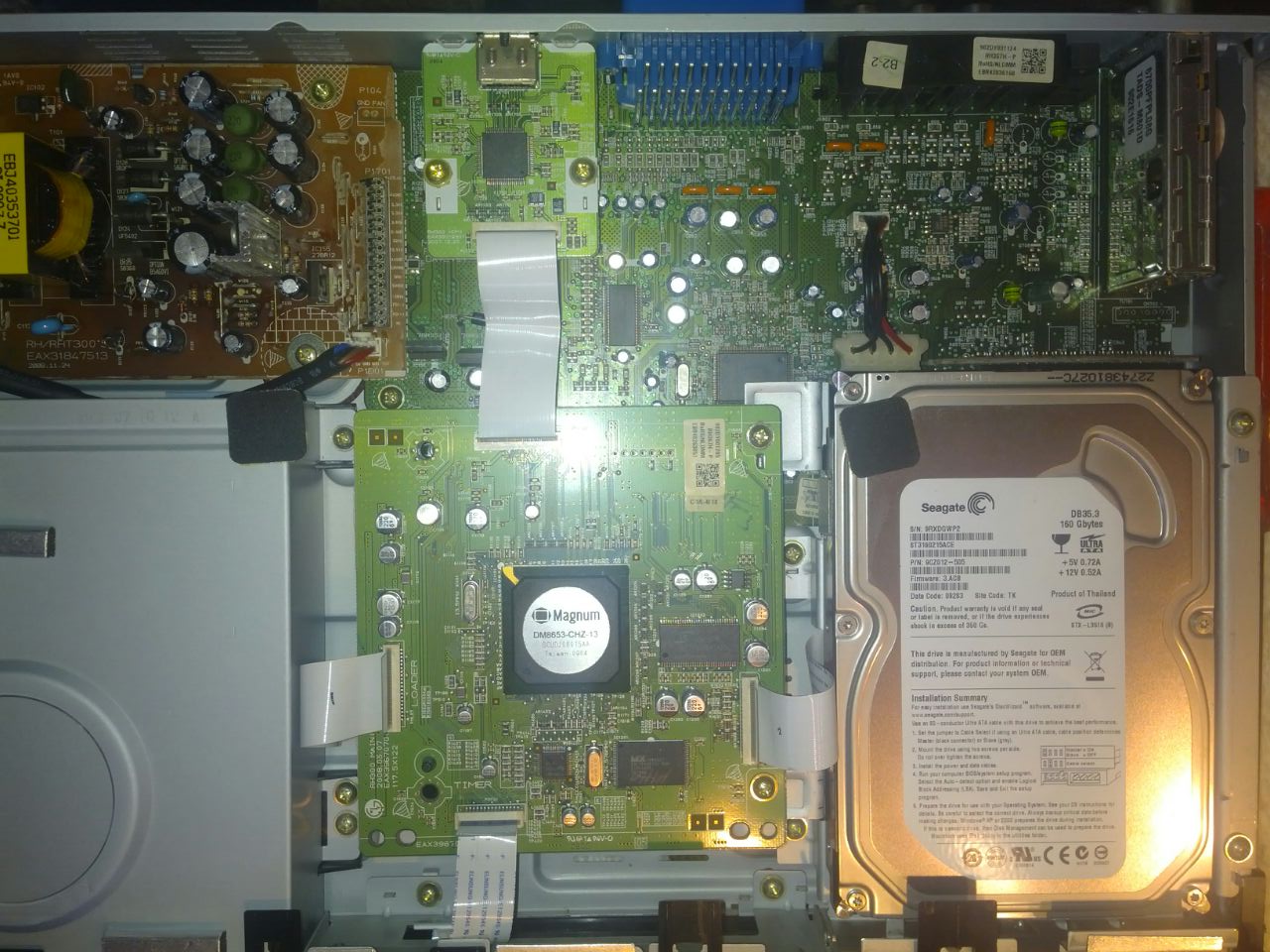

Als ik naar de foto kijk zie ik daar links boven de voeding zitten en volgens mij staan er wat elko's bol de voeding, vooral die onderste die achter een koellichaam zit volgens mij.

[focus103]

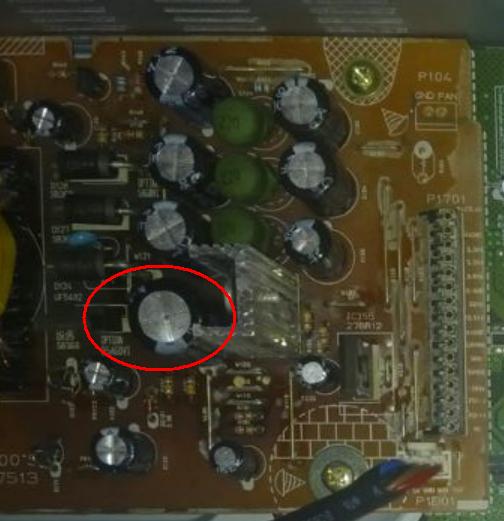

Als ik op de foto kijk zie ik een condensator in de voeding die mij niet in orde lijkt.

die zou ik eerst eens vervangen

23 januari 2015 aangepast door focus103

[Steve]

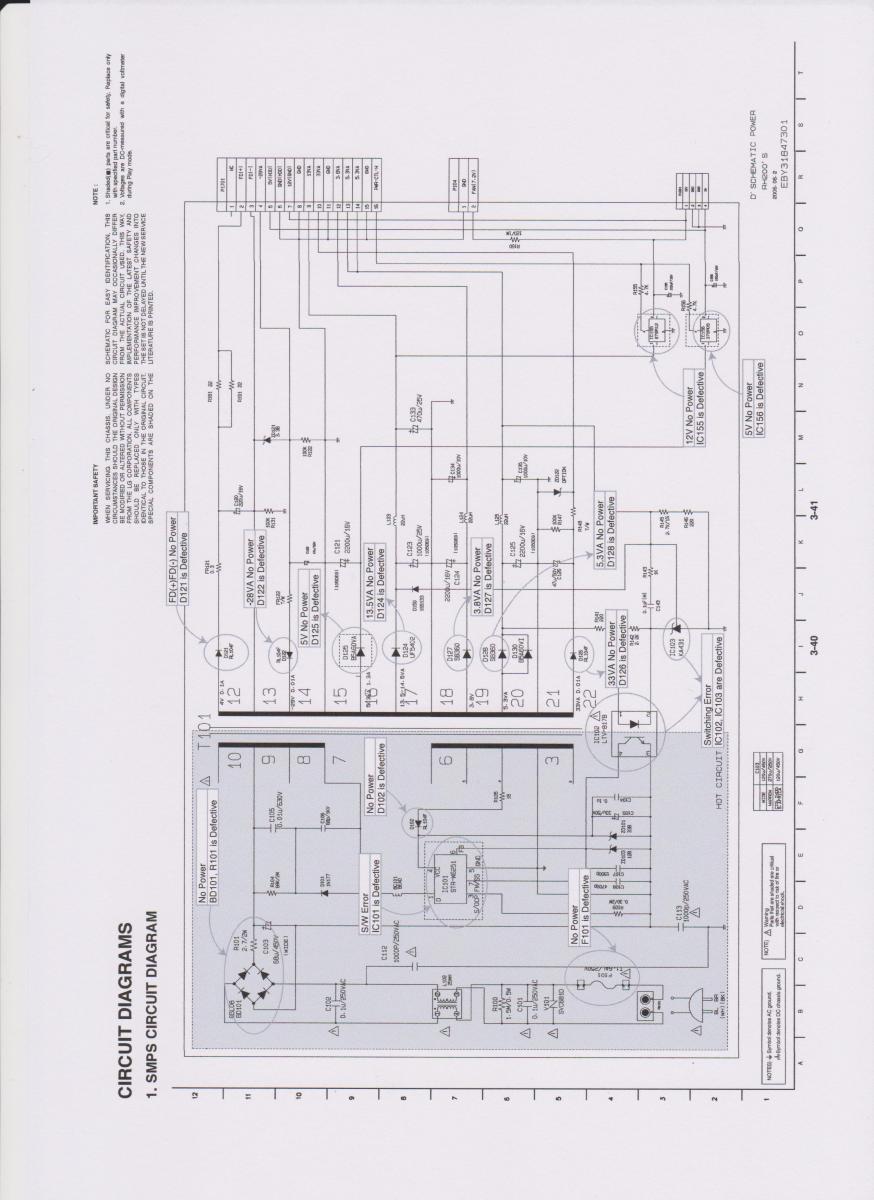

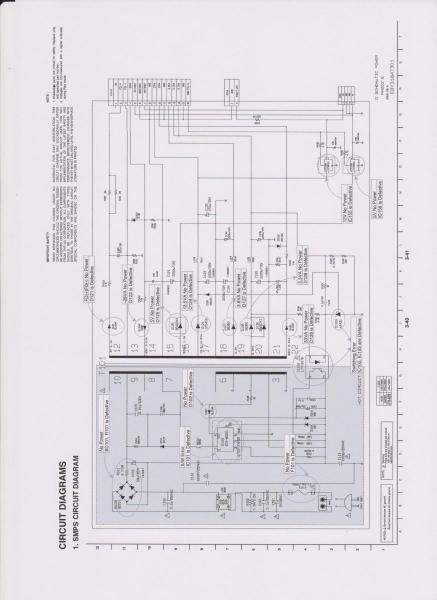

schema voeding medion.







[Alex1970]

We hebben juist opgelet op bol staande condensatoren bij de voeding en niks gezien.

Op die foto is het denk ik eerder verkeerde lichtval. En anders, is er een manier om te weten te komen of de elco defect is?

Ik heb geen ervaring met die schema's, wat kan ik daarmee?

[Steve]

Alles is te repareren of te vervangen.

Dit is gewoon een app met LG componenten.

Ga naar een goede reparateur

[focus103]

We hebben juist opgelet op bol staande condensatoren bij de voeding en niks gezien.

Op die foto is het denk ik eerder verkeerde lichtval. En anders, is er een manier om te weten te komen of de elco defect is?

Ik heb geen ervaring met die schema's, wat kan ik daarmee?

Als je geen schema kan lezen dan wordt het een op de gok vervangen

het is zo iets als een straat in een plaats zoeken zonder kaart



Je kan de condensatoren  meten maar dan moet je wel een meter hebben die dat kan en de capaciteit en de inwendige weerstand ESR



Je kan ook ze vervangen en hopen dat dat het is

[columbo]

Condensatoren en andere komponenten kunnen ook defect zijn zonder dat je er aan de buitenkant iets kunt zien,dus meten  is weten,gokken kost alleen maar geld.

25 januari 2015 aangepast door columbo

[Alex1970]

Ik begrijp schema's wel in de zin dat ik dat ooit op school geleerd heb en een jaartje op een (helaas) niet afgemaakt cursus voor zendamateur.

Dus kan de diverse componenten wel onderscheiden op de tekening maar hoe je storingzoekend te werk gaat, dat weet ik niet.

Ik heb een multimeter maar kan daar geen condensatoren mee doormeten.

Ik kan solderen en heb wel eens wat gerepareerd, maar heb met storingzoeken gewoon geen ervaring, daarom klop ik juist hier aan.



Het feit dat hier al gezien is dat het inwendig een LG apparaat is, kan ik misschien in die richting wel wat.



De harddiskrecorder is in principe afgeschreven, ik moet in ieder geval nog kijken of ik de informatie van de harde schijf af kan krijgen (de hd heeft een ultra-ata aansluiting, moet daar dus eerst een adapter voor vinden en dan nog is het de vraag of ik die schijf kan lezen middels een (linux) PC).

Maar weggooien is zonder als je 'm ev. makkelijk aan de praat kan krijgen.

25 januari 2015 aangepast door Alex1970

[columbo]

De Data is meestal gecodeerd,deze kan dan alleen met een werkend app.worden weer gegeven ,dus uitlezen op een PC,zal dan niet mogelijk zijn.

Van alle secundaire (condensatoren)in het gedeelte 12 t/m 22 kunnen er div. de oorzaak zijn    dat het app.niet werkt,dus je zult toch moeten meten ,zomaar lukraak vervangen heeft geen zin.

Met een multie-meter kun je alleen zien of de spanning klopt die aangegeven word op het schema.

[focus103]

De Data is meestal gecodeerd,deze kan dan alleen met een werkend app.worden weer gegeven ,dus uitlezen op een PC,zal dan niet mogelijk zijn.

Van alle secundaire (condensatoren)in het gedeelte 12 t/m 22 kunnen er div. de oorzaak zijn    dat het app.niet werkt,dus je zult toch moeten meten ,zomaar lukraak vervangen heeft geen zin.

Met een multie-meter kun je alleen zien of de spanning klopt die aangegeven word op het schema.

Je zou met een scoop de spanningen moet controleren of ze geen te hoge rimpel hebben.

als je meter een true ac meter is die niet op gelijkspanning reageert kan je er rimpel mee meten.



begin met de 5 en 3,3 volt en start op zonder HD
