KA band , iemand al iets geprobeerd ?

[trust]

KA band werd al langer gebruikt voor internet via satelliet , en ook al geruime tijd voor reguliere uitzendingen .

B.v. Soarsat voor Ierland met een beam die voor ons niet te ontvangen is .

Maar ook op o.a 19.2 oost zijn uitzendingen , heeft iemand al pogingen gedaan daar iets van binnen te halen ?

[Gast Mimisiku]

La band heeft hogere frequentie. Je zal daar toch een compatibele LNB maar ook tuner voor moeten hebben.

[trust]

Kan met elke receiver , alleen kun je bij sommige de LOF niet instellen waardoor de kanalen met een onjuiste frequentie aanduiding verschijnen .

C band heeft een veel lagere freq. en die kun je ook met elke receiver ontvangen , uiteraard met de juiste lnb .

Voor Soarsat heb je al een Twin lnb voor minder dan 40 euro , deze zijn voor Circulaire signalen , ombouw naar Lin. zou mogelijk zijn .

[trust]

Toch maar eens een poging gedaan met een SL3K lnb voor DirecTV , te vinden op internationale verkoop sites .

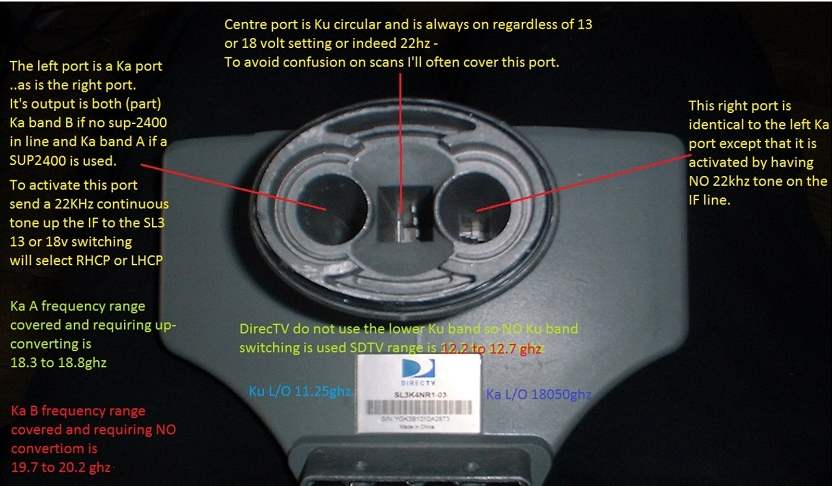

In Amerika word voor DirecTV gebruik gemaakt van Triple lnb's waarvan de buitenste lnb's KA zijn en de middelste KU ( 12.2 tot 12.7 )

Alle 3 zijn voor Circulaire signalen maar vangen ook Lineair signaal .

Het KA signaal op 19.2 º oost valt in de Ka-A band , hiervoor moet in line met de coax een B-BandConverter ( BBC )worden gebruikt .( SUP2400 genaamd)

Om deze aktief te maken moet er een speciaal DiseqC commando worden verstuurt , iets wat onze receivers niet kunnen , sommige PC Satkaarten wel .

Maar er is een handleiding te vinden om intern wat te veranderen zodat de BBC altijd aktief is .(5 volt mod ) zodat ontvangst van 18.300 tot 18.800 mogelijk is .

Met een inaktieve BBC ontvang je de Ka-B 19.700 tot 20.200 .

Met 22 kHz aan , schakel je naar de linker lnb , 22 kHz uit voor de rechtse , de KU lnb is altijd aktief .

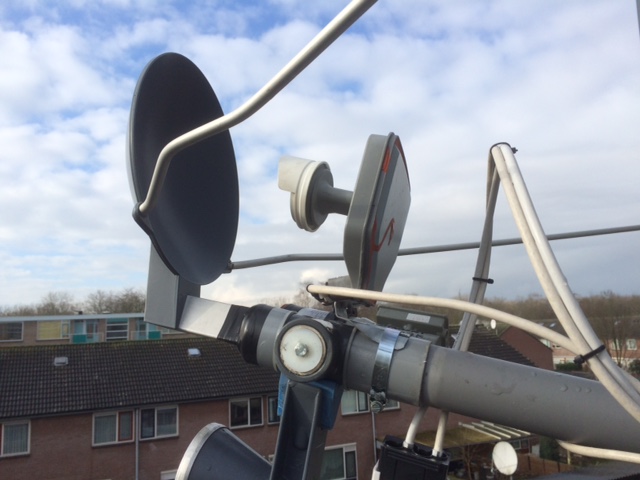

Afgelopen weekend deze LNB op mijn lnb wisselaar gezet met de linker lnb in focus ( 22 kHz aan ) en met aktieve BBC op 19.2 gericht een blindscan gedaan .

Hierbij werden 2 feeds ( UNIRE en NEWSNET ) gevonden en een rits zenders die tot het KU ORF pakket bleken te horen , dit door de altijd aktieve KU lnb .

Om ontvangst van KU verder uit te sluiten heb  ik 2 lagen alu tape voor de ingang van de KU feed geplakt maar nog werden deze kanalen ingelezen en gaven beeld

Daarom de poort gesloten met 2 lagen dak lood , nu komen ze niet meer door .

Het is een begin , nu op zoek naar andere satellieten en kijken of de rechter lnb aan te passen is voor H/V ontvangst .



Edit : bij scan op 42º oost zie ik TRT TURK en TELE SAHEL in de lijst verschijnen , scan loopt nog .

Edit : beeld op beide kanalen met 15.3 dB op Dr.HD F16

4 februari 2015 aangepast door trust

[Spotvogel]

Geinig, maar, je zou eigenlijk denken dat die buitenste poorten naar een ander brandpunt kijken???

[Pegasso]

Leuk experiment, Wim!

[trust]

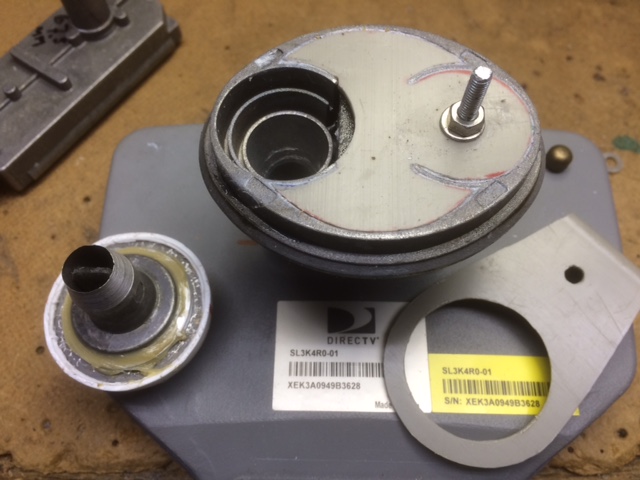

Aangezien de feed-rillen van KA poorten kleiner waren dan die van mijn eerder gekochte Triax KTK001 Soarsat lnb , en deze na een aanpassing toch niet geschikt was , daar de feedhoorn van afgezaagd en passend gedraaid voor de linker KA poort . Dit gaf al 1.5 dB signaal winst .

Achterin de KA poorten zit een septum , een ingegoten polariser voor de circulaire ontvangst , bij die KTK001 had ik die al verwijderd om Lineair te ontvangen .

Ik was van plan om dat bij de SL3K ook te doen totdat ik vernam dat met een 2e polariser , lineaire ontvangst mogelijk was met een circ. lnb .

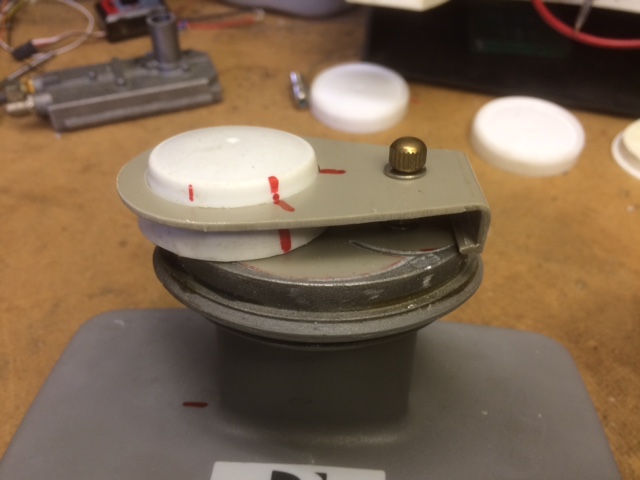

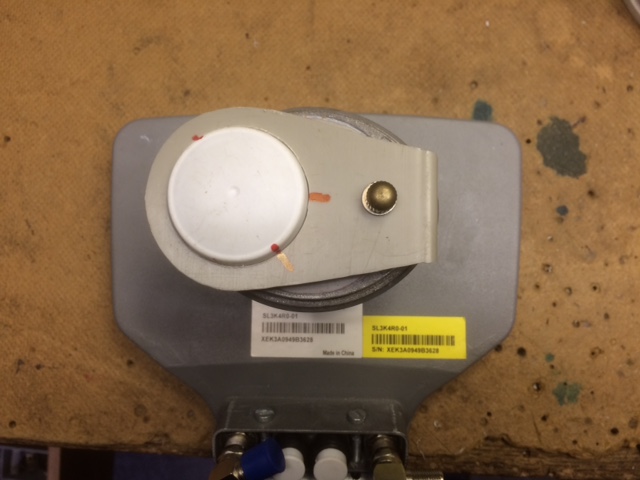

Daarom op advies van een Duitse satter , een 2.5 mm stukje hardschuim van 12 x 20 mm in de Triax hoorn gestoken , ook wel Dielectrum plaat genaamd, de overige poorten van de SL3K met een pvc plaatje dicht gemaakt en een eveneens pvc klemplaat voor de feedhoorn gemaakt .

Hierdoor kon ik met de hand de feedhoorn verdraaien om de DE plaat in de meest optimale stand te zetten .

Het (beloofde) resultaat viel tegen , iets meer dan 0.5 dB winst , daarom een stukje van een creditcard van dezelfde afmeting geknipt .

Deze DE plaat was een enorme verbetering , signaal kwaliteit van 18.766 H ging van 11.8 dB  naar 15.1 dB.

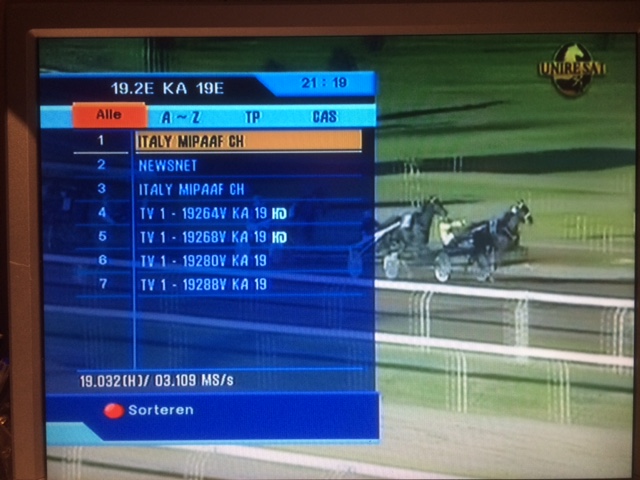

Hierdoor ben ik wel het circ. signaal op Turksat kwijt , maar een scan op 19.2 leverde wel 4 extra feedkanalen op .

De daarbij getoonde frequenties kloppen niet i.v.m. verkeerde LOF instelling en de inverse zoek richting van de DrHD  F16

Dus is het volgende klusje is het op de draaibank kopiëren van de Triax feedhoorn en deze in de ander KA poort plaatsen .( en een 4e stop positie op de lnb wisselaar)



[cookie monster]

Mooi

6 februari 2015 aangepast door cookie monster

[trust]

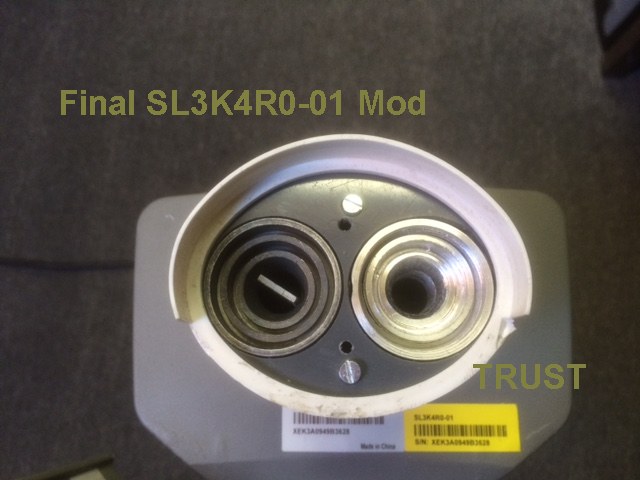

Beide poorten nu voorzien van feedhoorns , netjes afgeschermd met transparante folie .

Er loopt momenteel door mij een aanvraag voor het laten maken van ca. 20 van deze feedhoorns voor satters in GB -D- en Fr.

Indien hier ook liefhebbers , even PM sturen .

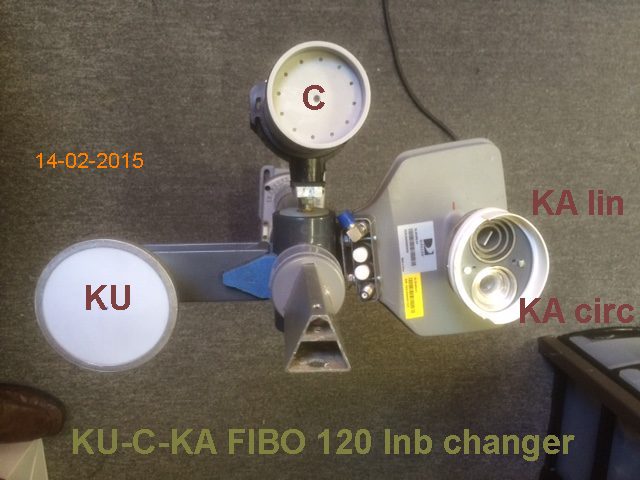

Ook de lnb wisselaar is aangepast .

Helaas alleen de freq. banden van Turksat 42º oost en Astra 19.2º oost zijn hiermee te ontvangen .

Met de Inverto IDLW-SINLRA20-D2045-OPP ( 21.4-- 22.0 ghz) zou met een aanpassing ook Eutelsat 7º  en 16º te ontvangen moeten zijn .

Helaas is die KA single lnb nergens te koop .

5030_SP-IDLW-SINLRA20-D2045-OPP_(EnV010714).pdf

19 februari 2015 aangepast door trust

[Alex1970]

Interessant, ik zit ook al een tijdje te azen op die band maar een betaalbare LNB was er nooit. Die Inverto zou een mooie zijn maar via verschillende kanalen gevraagd, niemand die 'm leveren kan.

Inverto zelf reageert al helemaal niet op mail.

Jammer genoeg bestaan er nog geen "Universele" Ka-band LNB's (o.i.d.) zodat je met 22kHz of ev. DiSEqC kan switchen tussen de banden, net zoals de Universele Ku-band LNB.



Dus deze oplossing lijkt me wel wat mits het allemaal redelijk betaalbaar is.

19 februari 2015 aangepast door Alex1970

[trust]

 KA lnb vind je op iebee

US $18,00 = EUR 15,84  + US $14,29 = EUR 12,58 verzendkosten









evenals  de B-band converter , daar heb je er 2 van nodig

US $1,99  = EUR 1,75  + US $15,71 = EUR 13,83  verzendkosten



Binnenkort ga ik een 2e set bestellen , misschien kunnen we combineren





19 februari 2015 aangepast door trust

[Alex1970]



KA lnb vind je op iebee

US $18,00 = EUR 15,84 + US $14,29 = EUR 12,58 verzendkosten









evenals de B-band converter , daar heb je er 2 van nodig



US $1,99 = EUR 1,75 + US $15,71 = EUR 13,83 verzendkosten



Binnenkort ga ik een 2e set bestellen , misschien kunnen we combineren.

Goed plan. De verzendkosten hakken er nogal in zie ik, dus zowel LNB als converters in één bestelling en dan meerdere aantallen zal die verzendkosten aanzienlijk drukken.

Soms kom je met een beetje zoeken nog handelaren tegen die het goedkoper verzenden, tenzij je dat al gedaan had?



Het modificeren vind ik erg interessant, maar daarvoor ontbreekt bij mij de kunde en gereedschappen.

[Alex1970]

* Schop *



Nog nieuws?

[trust]

* Schop *



Nog nieuws?

Nog geen nieuwe ontwikkelingen , wel steeds nog verschillende feeds op 19.2 E

Ik heb wel nog wel een tweede set (lnb / extra feedhoorntjes en B- band convertor) , mocht je interesse hebben , PM sturen .

[Alex1970]

Ik heb wel nog wel een tweede set (lnb / extra feedhoorntjes en B- band convertor) , mocht je interesse hebben , PM sturen .

PM sturen lukt niet, ik krijg de melding 'Lid trust kan geen nieuwe berichten ontvangen', je mailbox vol?

Stuur mij anders een PM met je mailadres bijv.
