Triax 78 icm 4 lnb voor Astra123 en hotbird afstelling

[Hezzens]

Heren,



Ik ga binnenkort aan de gang met mijn schotel en nu vroeg ik me af of iemand de skew en lnb afstanden kan bereken voor mij. Dan kan ik de lnbs al goed zetten voordat ik de schotel plaats, scheelt een hoop gelazer.



Ik kom trouwens uit etten-leur en maak gebruik van een triax rail met alps lnb's



Heel erg bedankt.

[smetje limb.BE]

neem hier effe een kijkje



https://www.sat4all.com/forums/topic/267237-triax-78-met-multiblock-4-lnbs-plaatsenduidelijke-uitleg-met-fotos/

[Hezzens]

Heb ik gezien bedankt.



Maar de maten die daar zijn opgegeven zijn geen hart tot hart maten. Mijn beugels zijn niet hetzelfde als op die foto.

[DeltaFM]

Met een 78, ai, mag ik aannemen dat je smalle LNB's hebt?

[Hezzens]

Yup heb alps erop zitten.

[smetje limb.BE]

welke beugel heb je dan

[Sprietje]

Beste Hezzens

In Etten-Leur moet je een Triax 78 als volgt afstellen:

Ik ga er van uit dat je een universele SAB-rail hebt i.p.v. een Triax-rail.
Plaats de ALPS-lnb's in het midden van de klem.
Plaats de houder van de Astra 19,2-lnb 4mm van de lnb-arm af.
Gebruik bijlage 1 om te zien waar de lnb's moeten zitten.

Stel de afstanden van de lnb's al volgt in:
tussen de Astra 19,2 en Hotbird is 67,5mm
tussen de Astra 19,2 en Astra 23,5 is 45,5mm
tussen de Astra23,5 en Astra 28,2 is 48,5mm
gemeten aan de voorzijde van de lnb van kuiltje tot kuiltje.

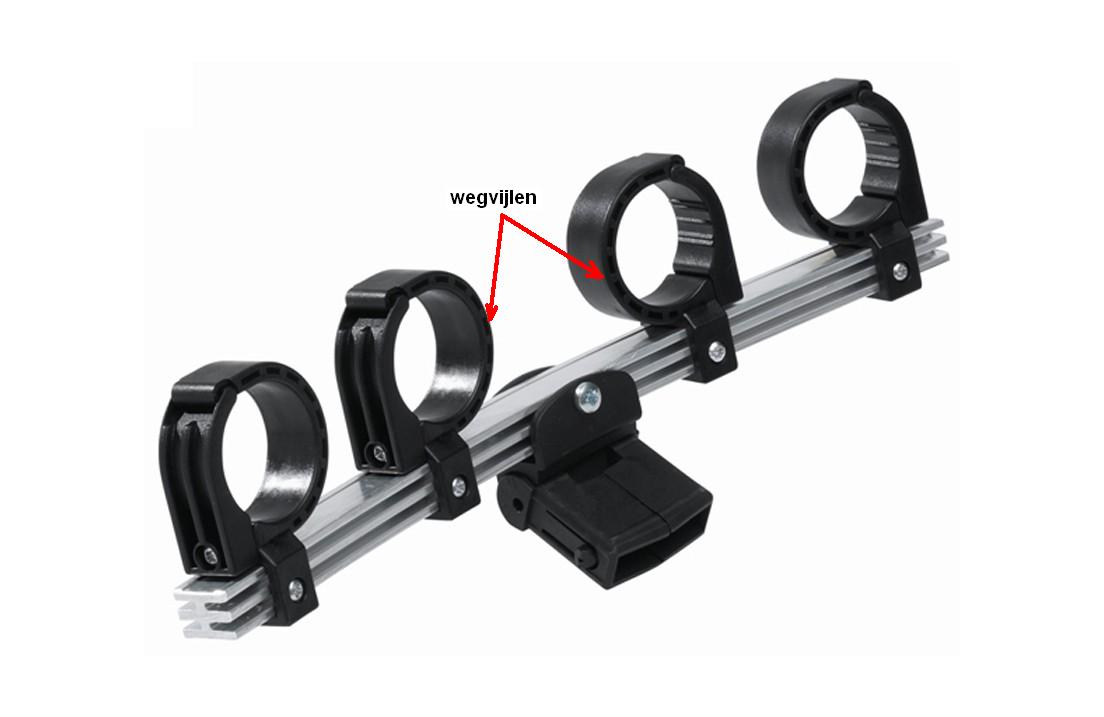

Misschien moet je bij de middelste twee klemmen een beetje van de klem wegvijlen om aan die 45,5mm te komen, zie afbeelding 2.

Stel de rail 10,6 graden schuin, d.w.z. de kop van de Hotbird 13 moet 30mm lager staan dan de kop van de Astra 28,2 lnb. Dit kun je meten met een waterpas en een rolmaat.

Stel de skew van de lnb's als volgt in:
Hotbird 13 op 7 graden
Astra 19,2 op 4 graden
Astra 23,5 op 7 graden
Astra 28,2 op 11 graden
d.w.z. met de wijzers van de klok meegedraaid t.o.v. verticaal als je naar de binnenzijde van de schotel kijkt.

Stel de elevatie van de schotel op 29 graden in om de Astra 19,2 te vinden. Omdat je niet de originele Triax-rail gebruikt, kan de elevatie enkele graden afwijken. Eenmaal de Astra 19,2 gevonden, dan de schotel optimaal afstellen op de Astra 23,5 zodat je maximale signaalkwaliteit hebt.
Het beste is de schotel uit te richten zonder diseqc-switch om fouten te voorkomen.

Om zo universeel mogelijk te blijven met ook CanalDigitaal ontvangers kun je de diseqc-volgorde het beste als volgt aanhouden:
Astra 19,2 op 1
Astra 23,5 op 2
Astra 28,2 op 3
Hotbird 13 op 4
Stel in het menu van je ontvanger dezelfde volgorde in.

Kijk als laatste of je door het iets verdraaien van de lnb's (skew) of je de ontvangst nog kunt optimaliseren.


16 februari 2015 aangepast door Sprietje

[Hezzens]

Beste Hezzens

In Etten-Leur moet je een Triax 78 als volgt afstellen:

Ik ga er van uit dat je een universele SAB-rail hebt i.p.v. een Triax-rail.

Plaats de ALPS-lnb's in het midden van de klem.

Plaats de houder van de Astra 19,2-lnb 4mm van de lnb-arm af.

Gebruik bijlage 1 om te zien waar de lnb's moeten zitten.

Stel de afstanden van de lnb's al volgt in:

tussen de Astra 19,2 en Hotbird is 67,5mm

tussen de Astra 19,2 en Astra 23,5 is 45,5mm

tussen de Astra23,5 en Astra 28,2 is 48,5mm

gemeten aan de voorzijde van de lnb van kuiltje tot kuiltje.

Misschien moet je bij de middelste twee klemmen een beetje van de klem wegvijlen om aan die 45,5mm te komen, zie afbeelding 2.

Stel de rail 10,6 graden schuin, d.w.z. de kop van de Hotbird 13 moet 30mm lager staan dan de kop van de Astra 28,2 lnb. Dit kun je meten met een waterpas en een rolmaat.

Stel de skew van de lnb's als volgt in:

Hotbird 13 op 7 graden

Astra 19,2 op 4 graden

Astra 23,5 op 7 graden

Astra 28,2 op 11 graden

d.w.z. met de wijzers van de klok meegedraaid t.o.v. verticaal als je naar de binnenzijde van de schotel kijkt.

Stel de elevatie van de schotel op 29 graden in om de Astra 19,2 te vinden. Omdat je niet de originele Triax-rail gebruikt, kan de elevatie enkele graden afwijken. Eenmaal de Astra 19,2 gevonden, dan de schotel optimaal afstellen op de Astra 23,5 zodat je maximale signaalkwaliteit hebt.

Het beste is de schotel uit te richten zonder diseqc-switch om fouten te voorkomen.

Om zo universeel mogelijk te blijven met ook CanalDigitaal ontvangers kun je de diseqc-volgorde het beste als volgt aanhouden:

Astra 19,2 op 1

Astra 23,5 op 2

Astra 28,2 op 3

Hotbird 13 op 4

Stel in het menu van je ontvanger dezelfde volgorde in.

Kijk als laatste of je door het iets verdraaien van de lnb's (skew) of je de ontvangst nog kunt optimaliseren.



Heel erg bedankt.



Ik heb deze rail.... https://www.sat4all.com/forums/uploads/monthly_09_2013/post-30840-0-72156000-1378745468.jpg

16 februari 2015 aangepast door Hezzens

[Sprietje]

Wat bedoel je met deze rail?

16 februari 2015 aangepast door Sprietje

[Hezzens]

Idd heb een sab multi rail

https://www.sat4all.com/forums/uploads/monthly_09_2013/post-30840-0-72156000-1378745468.jpg



Is niet het geen wat ik heb besteld.

[Sprietje]

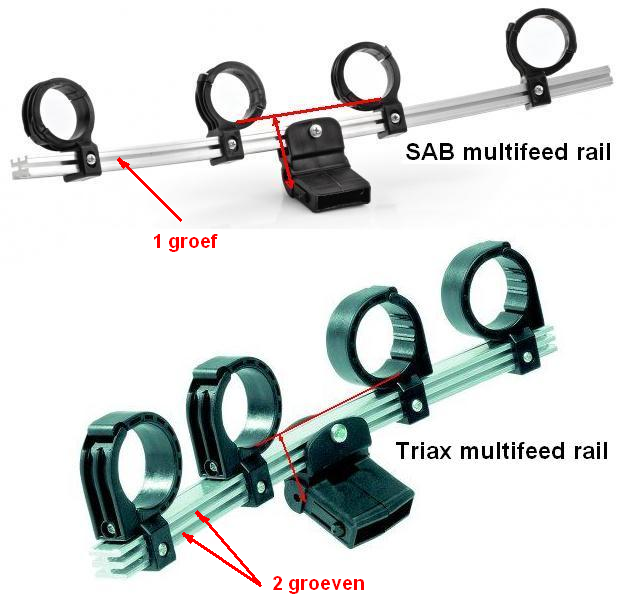

De rail op de foto is inderdaad een SAB-rail.

[Hezzens]

Ik hoef niks te vijlen, het past precies.

Heb wel vraagtekens bij die 4mm. Deze is voor een triax Beugen waarbij de voet van de lnb houder in het midden zit van de ring. Die ik heb zit deze niet in het midden zie vorige posts.



Geldt die 4mm ook voor de sab rail en houder?

[Sprietje]

Het midden van de Astra 19,2-lnb moet 15mm naast het hart van de lnb-arm staan. Die 4mm zal misschien 10mm moeten zijn bij een SAB-rail.
Dit is alleen belangrijk om de lnb's zo mooi mogelijk over de rail te verdelen.
Ik geef die paar millimeter altijd op zodat er ruimte is om de rail schuin te kunnen zetten.


[Hezzens]

Oké. Nou met de 4mm die je aangaf heb ik voldoende ruimte om de lnb houder te kantelen. Ik zal zo nog eens nameten allemaal.
