8 disq instellen via XP1000 (OpenPLI)

[Gast loek3000]

Hallo,



Heb een Maxdigital XP1000 met daarop de nieuwste image van OpenPli (4.0) voorheen had ik een 4 disq switch wat naar behoren werkte, maar heb nu een 8 disq, vraag is: hoe stel ik dit in... Via settings / zenders zoeken en daar allerlei mogelijkheden toegepast maar krijg het niet voor elkaar, ergste scenario is dat de box uit zichzelf reboot omdat deze gecrashed is...



ik heb de Maximum Diseqc switch 8/1



poort 1 = 13.0

poort 2 = 19.2

poort 3 = 23.5

poort 4 = 28.2



poort 5 ga ik nog instellen...

28 februari 2015 aangepast door loek3000

[a33]

Dag Loek3000.

Welkom op dit forum.



Maximum diseqc switch 8/1 specs geeft: DiSEqC-control 1.1, 1.2, 1.0 (inputs 1-4)



Met andere woorden: de modus van de switch is instelbaar in 1.0, 1.1 en 1.2.



Heb je een gebruiksaanwijzing erbij? (Ik vind er zo gauw geen op het internet....)

Wat zegt die over hoe je de switch moet instellen? Of zie je een duidelijk driestanden-schakelaartje erop, en in welke stand staat die nou?



groet, A33

[Gast loek3000]

Hey a33, dank je wel



Nou ik ga vandaag even kijken want er zit wel een switch op...



Ik had er dus nog een 4 diseq switch op en heb deze gewoon aangesloten en zie daar, gewoon beeld, al schommelen de waarden tussen de 0 en 100 ontvangst...



Bedankt voor je reactie tot dusver

[Gast loek3000]

Heb zonet een andere 8/1 diseqc aangesloten om uit te sluiten dat het daardoor niet werkt...



Nu zit er een EMP Centauri Pro Class.



Volgens mij deze



deze is ingesteld op diseqc 1.0 - 1.1



poort 1 = 9.0

poort 2 = 13.0

poort 3 = 19.2

poort 4 = 23.5

poort 5 = 28.2

1 maart 2015 aangepast door loek3000

[a33]

Heb zonet een andere 8/1 diseqc aangesloten om uit te sluiten dat het daardoor niet werkt...



Nu zit er een EMP Centauri Pro Class.

Volgens mij deze

deze is ingesteld op diseqc 1.0 - 1.1



poort 1 = 9.0

poort 2 = 13.0

poort 3 = 19.2

poort 4 = 23.5

poort 5 = 28.2



Ja dat is allemaal leuk en aardig, maar ik weet niet wat je daarmee wilt zeggen in verband met je beginvraag.



Geef je nog antwoord op mijn vragen? Ik stelde ze niet voor niks....



groet, A33

[Gast loek3000]

ik gaf wel degelijk antwoord.... dat is dus op de switch off / on dus diseq 1.0 + 1.1 op die stand staat die, en ja wel een manual maar daar werd ik niet wijzer van

[a33]

I am confused.



Je 'antwoord'  betrof een andere switch, schreef je.

Zonder erbij te vermelden of die bij jou nou wel of geen beeld gaf.



Ik begreep uit je beginvraag dat je het met de Maximum 8/1 switch niet werkend kreeg, zelfs niet met slechts 4 LNB's.

Mijn vragen betroffen daarom die Maximum switch.

Daarover schreef je dus verder niks.



Zo communiceren we natuurlijk geheel langs elkaar heen....



Groet, A33

[Gast loek3000]

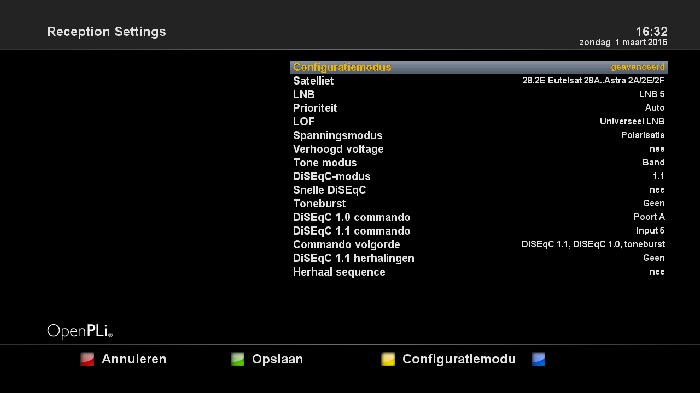

zowel die Maximum als die EMP reageren op identieke manier, dus het verwisselen had geen nut blijkt nu, ik heb de EMP en die laat ik even hangen... Mijn vraag was hoe moet ik dit moet instellen via Settings, zie aangehechte foto. van de Maxdigital XP1000 = enigma2 als ik dat goed heb met daarop openpli 4.0 beta



het gaat me dan om 5 lnb's die aangesloten zijn als volgt (alweer veranderd)



poort 1 = 13.0

poort 2 = 19.2

poort 3 = 23.5

poort 4 = 28.2

poort 5 = 9.0



waarom veranderd, omdat de oude instellen nog werken en ik wel nog gewoon beeld wil kunnen houden.



de oude switch gaf net zoveel beeld als de EMP, ook daar heb ik het gevoel alles goed aangesloten te hebben, want alles werkte perfect met een 1/4 switch...

[satencom]

Lukt het ook op deze manier



LNB1
****
Satelliet :-----------
LNB : LNB1
Prioriteit : Auto
LOF : Universele LNB
Spanningsmodus : Polarisatie
Verhoogd Voltage = NEE
Tone modus : Band
Diseqc-modus : 1.1
Toneburst : GEEN
Committed Diseqc commando : GEEN
Snelle Diseqc : NEE
herhaal sequence : NEE
Commando volgorde : uncommitted, committed, toneburst
Unicommited Diseqc commando : Input1
Diseqc herhaling : GEEN

Het enige wat je dus moet aanpassen per LNB is

1. Een Diseqc 1.1 aansturing
2. Volgorde veranderen naar uncommitted, committed, toneburst
3. De poort van de satelliet die je wilt bedienen

[Gast loek3000]

dank voor de reactie



kun je iets uitleggen?

1. Een Diseqc 1.1 aansturing <- bedoel je switchen tussen 1.0 en 1.1 of bedoel je iets heel anders (liefst een voorbeeld)
2. Volgorde veranderen naar uncommitted, committed, toneburst (moet dit iedere keer anders?)
3. De poort van de satelliet die je wilt bedienen (kanaal? 1 tot 64?)



ik ga zo even testen met je opgestelde gegevens



added:



commited etc kom ik helemaal niet tegen......

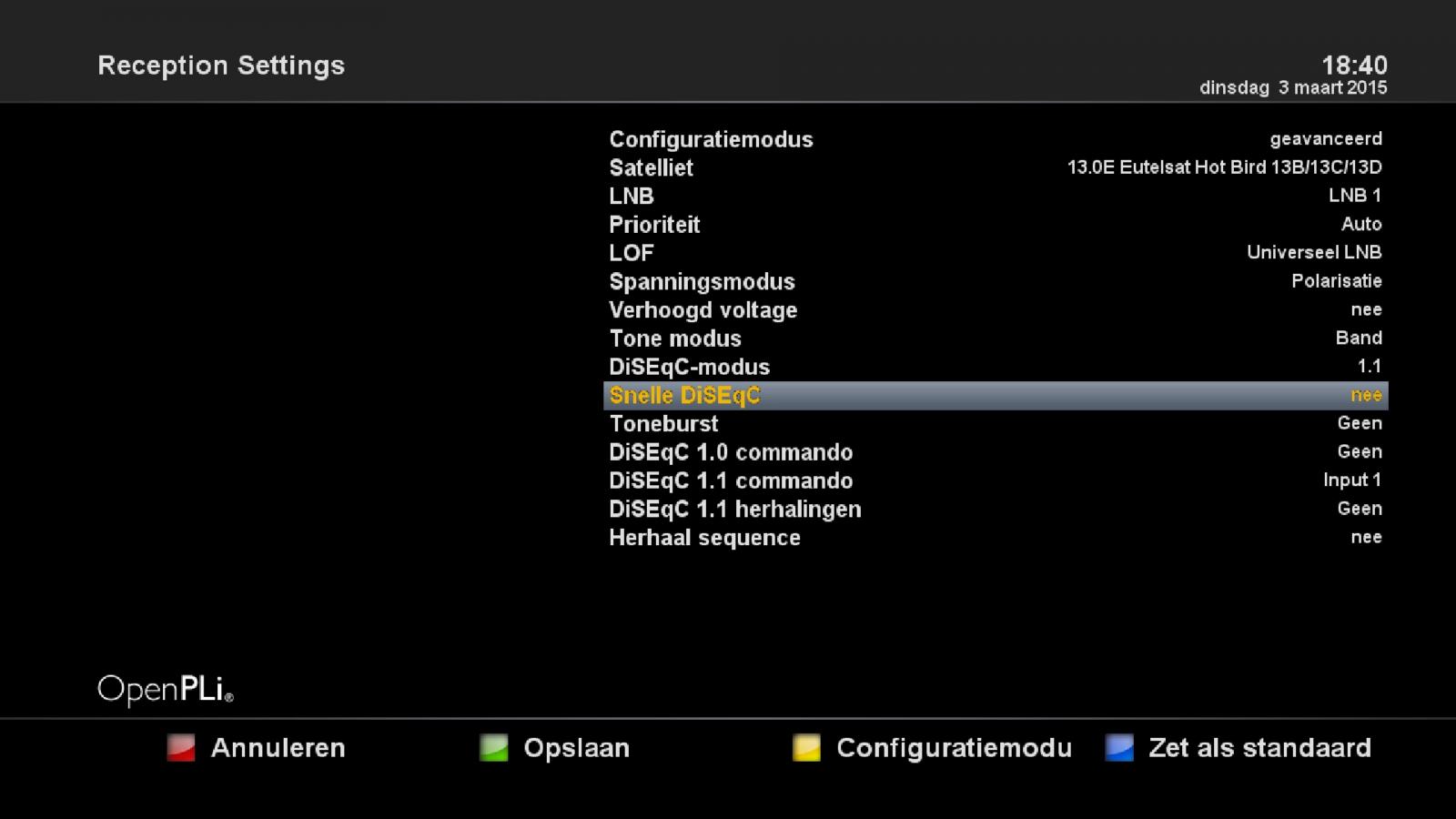

ik voeg hierbij een screenshot toe, als voorbeeld 13.0 (hotbird)

1 maart 2015 aangepast door loek3000

[satencom]

Snuffel hier maar even door heen

[Gast loek3000]

ok, bij staat ipv commited etc -> diseq1.0 en diseq 1.1 etc, vandaar dat het niet lukte.. ik ga de link bestuderen.. dank je



blijf vreemd vinden dat de signaalsterkte schommelt van 0 tot 100..

[mebo870]

Je kan zo’n switch op 3 manieren aansturen, dat gaat met de schakelaar, vandaar dat men naar die stand vroeg



Onder diseqc 1.0, als 4/1 switch (maximaal 4) hiermee vervallen poort 5-6-7-8

Onder diseqc 1.1 kan het op 2 manieren

Dan is er eerst een  1/2 uncommited waarop +  2 x 4/1 committed Diseqc zitten, de volgorde is dan uncommitted en committed



Committed switchen worden hier ingegeven onder "vastgelegd DiSEqC comando" als A/B/C/D of AA/AB/BA/BB of 1-2-3-4

Uncommitted switchen altijd ingeven onder het "Uncommitted DiSEqC comando" en is altijd per numer vb input 1 , input 2 ....input 32



Normaal uitgedrukt

Lnb’s 1-2-3-4 komen dan onder uncommitted commando 1

Lnb’s 5-6-7-8 komen dan onder uncommitted commando 2



Ofwel gebruik je deze switch alleen onder het Uncommitted DiSEqC commando.

lnb1 = Uncommitted input 1

lnb2 = Uncommitted input 2

lnb5 = Uncommitted input 5 enz..

alle lnb nummers volgen dan elkaar gewoon op.

[Gast loek3000]

Ik wil even beginnen bij het begin.



Nu staat de switch op off/on oftwel 1.0+1.1.. zo staat het op de switch zelf, moet ik dat veranderen naar on/off oftewel 1.1?



Uncommitted zie ik echt nergens staan, wél diseq1.0,  diseq 1.1 toneburst, is dat hetzelfde maar word het misschien nu anders genoemd.



De rest begrijp ik even niet wat je schrijft Mebo, maar dat komt misschien wel als het eenmaal een beetje lukt...



Zenders heb ik gezocht op allerlei manieren maar kom niet verder dan 1300 zenders, terwijl er 5 lnb's zijn aangesloten, dit kan niet goed zijn.



Zoals gezegd is het nu even het belangrijkste of ik nu de switches goed heb staan, anders lukt het via software instellen natuurlijk nóóit...

[a33]

@loek3000

Je kan zo’n switch op 3 manieren aansturen, dat gaat met de schakelaar, vandaar dat men naar die stand vroeg



Onder diseqc 1.0, als 4/1 switch (maximaal 4) hiermee vervallen poort 5-6-7-8

Onder diseqc 1.1 kan het op 2 manieren

Dan is er eerst een  1/2 uncommited waarop +  2 x 4/1 committed Diseqc zitten, de volgorde is dan uncommitted en committed



Committed switchen worden hier ingegeven onder "vastgelegd DiSEqC comando" als A/B/C/D of AA/AB/BA/BB of 1-2-3-4

Uncommitted switchen altijd ingeven onder het "Uncommitted DiSEqC comando" en is altijd per numer vb input 1 , input 2 ....input 32



Normaal uitgedrukt

Lnb’s 1-2-3-4 komen dan onder uncommitted commando 1

Lnb’s 5-6-7-8 komen dan onder uncommitted commando 2



Ofwel gebruik je deze switch alleen onder het Uncommitted DiSEqC commando.

lnb1 = Uncommitted input 1

lnb2 = Uncommitted input 2

lnb5 = Uncommitted input 5 enz..

alle lnb nummers volgen dan elkaar gewoon op.



Feitelijk kan het dus zelfs op vier manieren, uitgaande van de vier mogelijke instellingen van de dip-switches:

-diseqc 1.0,

-diseqc 1.1+1.0 (zie "normaal uitgedrukt"  hierboven),

-diseqc 1.1 gecascadeerd (zie " ofwel gebruik je..."  hierboven),

-en diseqc 1.2



Aangezien je komt van een simpele 1.0-situatie, zou ik kiezen voor de 1.1+1.0-instelling. Je switch staat daar al op ingesteld?

Dan hoef je bij de eerste 4 LNB's alleen de diseqc 1.1 keuze toe te voegen, plus het uncommitted (diseqc 1.1) commando van "input 1".

Bij de vijfde LNB moet je dan kiezen: diseqc 1.0: poort A; diseqc 1.1: "input 2".



Tijdens het configureren is het soms handig om de repeats op 1 of 2 te zetten. Als alles werkt kan je dat dan weer stapsgewijs terugbrengen, en kijken of het goed blijft werken.

Eventueel (als het dan niet meer werkt) de volgorde "1.1, 1.0 en tone" veranderen in "1.0, 1.1 en tone", of dat dan wel werkt.

Tenslotte kan je kijken, of je "snelle diseqc" op aan zet. Dat zorgt voor iets sneller schakelen tussen zenders van dezelfde satelliet.

Door het verminderen van de repeats schakelt alles wat sneller, maar...  bij schakelproblemen heb je niet meer de opvang van automatisch herhaalde commandoos, die die problemen wellicht kunnen opvangen.



Met deze infoos wordt de handleiding van de switch wellicht al een stuk begrijpelijker?



Groet, A33





Edit: O je hebt inmiddels zelf ook al weer gereageerd. Hoop dat alles zo wat duidelijk wordt?

Op 'tone'  of 'toneburst' hoef je niet te letten: die moet uit. Maar staat in de volgorde doorgaans (altijd? volgens het diseqc protocol) achteraan.

1 maart 2015 aangepast door a33
