Fuba schotel, LNB's Astra1, 2, 3 en Hotbird plaatsen

[matata]

Ik probeerde wat foto's te plaatsen maar het lukt niet.

Ik mail het effe.

[matata]

O dan ik toch een verkeerde maat gekocht

[Sprietje]

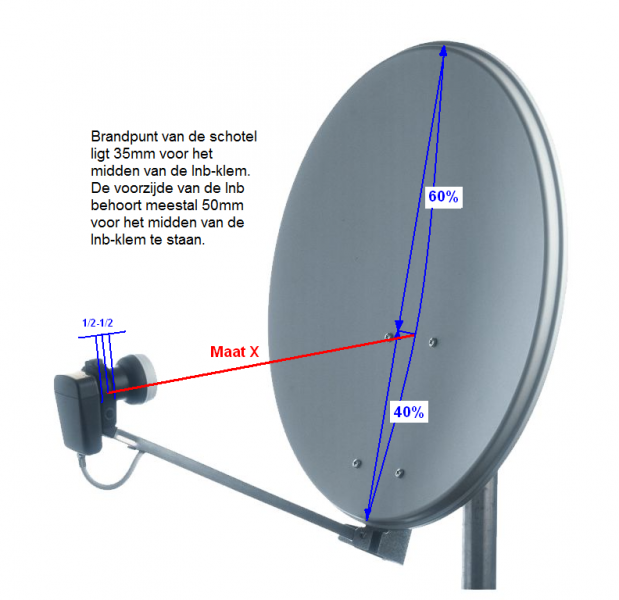

Beste matata

Ik heb het volgende voor je uitgerekend voor Boxmeer op een Fuba DAA 780:

De afstanden tussen de lnb's is als volgt:
tussen de Hotbird 13 en Astra 19,2 is 77,5mm
tussen de Astra 19,2 en 23,5 in 52,5mm
tussen de Astra 23,5 en Astra 28,2 is 56mm
d.w.z. gemeten aan de voorzijde van de lnb van kuiltje tot kuiltje.

De schotel moet 9,74 graden schuin gezet worden, d.w.z. de kop van de Hotbird 13 moet 31mm lager staan dan de kop van de Astra 28,2. Dit kun je meten met een waterpas en een rolmaat.

De skew van de lnb's moeten als volgt staan:
Hotbird 13 op 6 graden
Astra 19,2 op 3 graden
Astra 23,5 op 6 graden
Astra 28,2 op 10 graden
d.w.z. met de wijzers van de klok meegedraaid als je naar de binnenzijde van de schotel kijkt.

De elevatie van de schotel moet op 29,4 graden ingesteld worden om de Astra 19,2 of 23,5 te vinden. Stel de elevatie en draairichting daarna af zodat je maximale signaalkwaliteit hebt.


Om een foto te plaatsen moet je de volledige editor gebruiken, de knop rechts onderaan.

30 maart 2015 aangepast door Sprietje

[Sprietje]

Beste matata

Ik heb met het uitrekenen van de lnb-afstanden een foutje gemaakt. Ze moeten dichter bij elkaar staan en wel als volgt:
tussen de Hotbird 13 en Astra 19,2 is 71mm
tussen de Astra 19,2 en Astra 23,5 in 48mm
tussen de Astra 23,5 en Astra 28,2 is 51mm
d.w.z. gemeten aan de voorzijde van de lnb van kuiltje tot kuiltje.

Je ziet dat de afstand tussen de Astra 19,2 en 23,5 kritisch is. De lnb is 56mm breed. Omdat ze 5 graden taps t.o.v. elkaar staan, komen de koppen dichter bij elkaar te staan dan die 56mm. Dat wordt 50mm. Dat is een afwijking van 2mm van wat het moet zijn maar dat is geen probleem. De ALPS-Quad-lnb's zijn dus wel te gebruiken.

De schotel moet 9,74 graden schuin gezet worden, d.w.z. de kop van de Hotbird 13 moet met deze nieuwe berekening 29mm lager staan dan de kop van de Astra 28,2.


[matata]

Beste Sprietje,

Sorry voor de late reactie, heb nachtdienst gehad.

Hartelijk dank voor de berekening  ik zit nu te twijfelen wat ik moet doen een ander schotel aanschaffen, of deze plaatsen.

Aangezien ik meteen alles goed wil hebben twijfel ik wat het beste.

[matata]

_{Heeft iemand ervaring met de Astro  Strobel schotel !}

[Sprietje]

Welke bedoel je precies?

[matata]

Ik was op het net aan het kijken en kwam Astro strobel tegen maar kon niets over ervaringen vinden van gebruikers.

Vandaar de vraag.

[blackeyes]

duitse schotel



altijd goed

maar voor een multifeed met meerdere lnb's hier in nl weet ik niet of dat op die mogelijk is

31 maart 2015 aangepast door blackeyes

[matata]

Sprietje,

Ik had nog een vraag over de Fuba die ik heb nu het blijkt dat het te klein is voor 4 twin lnb's zou ik het kunnen gebruiken alleen voor de Nederlandse zenders en de Indiase zenders.

Graag uw opinie.

[Sprietje]

Als jij kans ziet om die schotel schuin te kunnen zetten en ALPS-Quad-lnb's wilt gebruiken, dan is die gewoon te gebruiken.

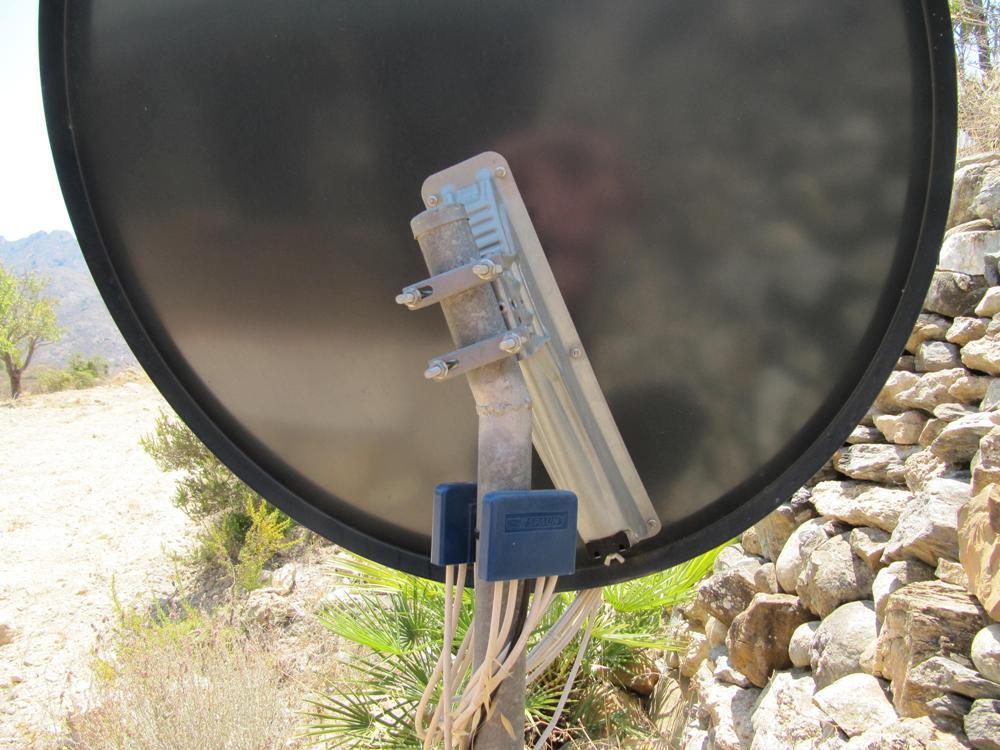

Je kunt ook een knik in de mast maken van 9,74 graden. Zo'n knik heb ik in Zuid-Spanje ook gemaakt bij mijn Triax 115 alleen is die 20 graden, zie bijlage.


[matata]

Hallo Sprietje als ik het goed begrijp moet hij 9,74 graden achter over hellen? klopt dat.

[Sprietje]

Nee opzij, precies in de richting waarin de schotel afgesteld moet worden.
Achterover heeft geen nut. Dat kun je met de elevatie instelling van de schotel doen.
Een komt natuurlijk niet op een paar tiende graad op aan. Als die pijp een knik heeft van 10 graden is het ook goed.
Alleen het afstellen van de schotel wordt iets lastiger want als je de Azimuth (draairichting) iets wilt verstellen, verander je ook de schotelelevatie een beetje.


[matata]

Dus ongeveer 10graden naar rechts.

[matata]

10 graden naar rechts bedoel ik als je voor de schotel staat.
