lnb uitrichten op astra 1 en 3

[slingers]

Hallo allemaal

ik ben net lid van dit mooie forum en lees al veel dingen door maar ben mijn probleem nog niet tegen gekomen of niet goed gezocht zou ook kunnen.

ik heb een schotel van 60 cm met een Maximum x0-31 lnb erop.
Als ik de schotel uitricht op astra 1 heb ik beeld maar krijg geen beeld op astra 3 kijk ik naar de lnb dan zie ik boven op allemaal streepjes zitten . moet ik de lnb schuinzetten op 1 van die streepjes om beeld te krijgen.?Dikt is dan de thuis situatie . Op de camping heb ik een schotel van 80 en de lnb van CD voor astra 1 en 3 ook daar krijg ik geen beeld op astra 3. ik heb gelezen dat ik de cd lnb schuin moet zetten zodat de streep horizontaal is . maar ook dat lukt me niet . ik heb dus beeld op astra 1 .

Is het een goed idee om onderstaande Rotor te kopen voor op de camping.
Als ik het goed heb gelezen kan ik hier mee van binnen uit binnen de schotel laten zoeken .

Mijn ontvanger is een Rebox RE-2200HD PVR.
Geupdate vorige week.

MOTECK SG-2100A
Moteck Digipower/Palm DiSEqC 1.2 h-h motor SG-2100A geschikt voor Schotels t/m een max. diameter van 120 cm

Maximum schotel diameter 120 cm
Lengte van de bevestigingsbuis 180 mm
Azimuth Angle 75°EAST ~ 75°WEST ( 150° ) Adjustable
Elevatie hoek 10°~75°
Voeding 13 / 18 Vdc
Stroomverbruik in stand-by mode 50mA
Stroomverbruik in operating mode 200mA
Maximum stroomverbruik 350mA
Draaisnelheid 1.9° / sec ( op 13V) ; 2.5 °/ sec ( op 18V)
Programmeerbare posities 60 satellieten
Connectors F type
Operating protocol DiSEqCTM 1.2
Handmatig knop oost/west

alle info is welkom.

Groeten

Slingers

[Martijn246]

Hallo Slingers,

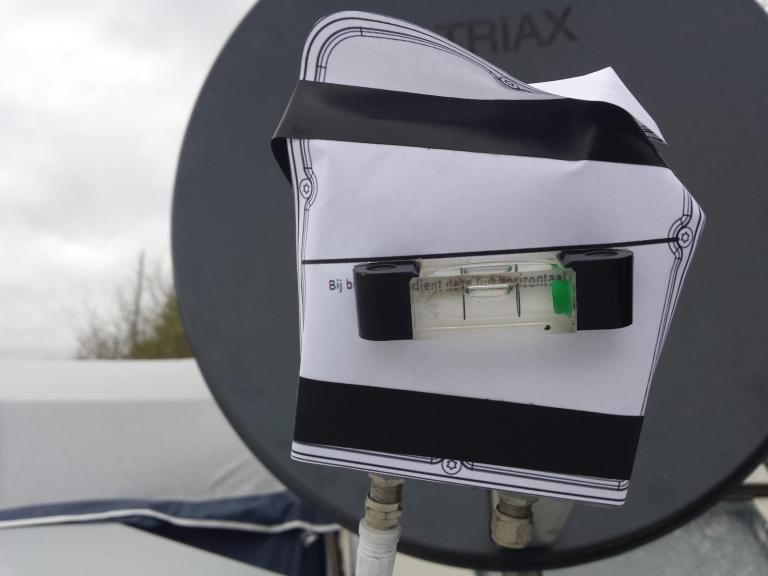

Ik zou de LNB zo monteren dat Astra 3 in de klem komt te zitten en er dan voor zorgen dat de kant van Astra 1 11graden lager komt te staan als astra 3. Dit is eenvroudig te doen door een stuk karton te pakken van dezelfde breedte als de lnb. Hier een 11 graden lijn op tekenen. Karton op de lnb houden of plakken en dan een waterpas tegen de lijn houden. Dan de lnb zo draaien dat de lijn van 11graden waterpas komt te staan.

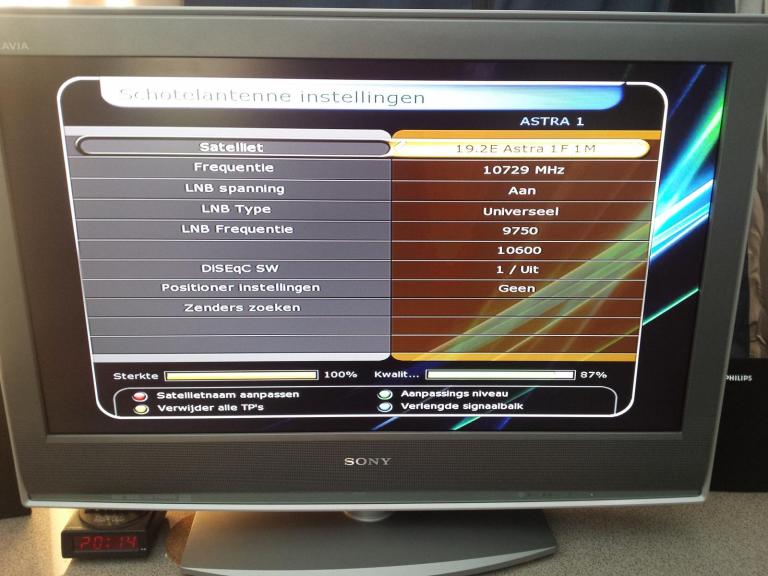

Naar mijn mening moet je dan altijd beeld hebben, mits je de instellingen ook goed hebt staan in je ontvanger. Astra 1 op diseqc 1 of A en Astra 3 op diseqc 2 of B



Voor wat betreft de 80cm lnb is het verklaarbaar dat je geen beeld hebt. De lnb van cd is volgensmij gemaakt voor 60cm schotels, wat gelijk verklaard waarom je geen beeld hebt op Astra3. Ik zou in dit geval 2 losse lnb's kiezen, simpele switch 2/1 ertussen en uitrichten maar.

[slingers]

Hallo Slingers,



Ik zou de LNB zo monteren dat Astra 3 in de klem komt te zitten en er dan voor zorgen dat de kant van Astra 1 11graden lager komt te staan als astra 3. Dit is eenvroudig te doen door een stuk karton te pakken van dezelfde breedte als de lnb. Hier een 11 graden lijn op tekenen. Karton op de lnb houden of plakken en dan een waterpas tegen de lijn houden. Dan de lnb zo draaien dat de lijn van 11graden waterpas komt te staan.

Naar mijn mening moet je dan altijd beeld hebben, mits je de instellingen ook goed hebt staan in je ontvanger. Astra 1 op diseqc 1 of A en Astra 3 op diseqc 2 of B



Voor wat betreft de 80cm lnb is het verklaarbaar dat je geen beeld hebt. De lnb van cd is volgensmij gemaakt voor 60cm schotels, wat gelijk verklaard waarom je geen beeld hebt op Astra3. Ik zou in dit geval 2 losse lnb's kiezen, simpele switch 2/1 ertussen en uitrichten maar.





ik heb de schotel van 80 cm altijd thuis aan de muur gehad met de lnb van CD en ook altijd beeld op astra 1 en 3 , maar nadat ik de schotel vervangen heb thuis voor een van 60 cm en de 80 cm op de camping wil gebruiken heb ik geen beeld meer op astra 3  ontvanger die ik gebruik is de rebox zowel thuis als op de camping

[Martijn246]

In dat geval zou ik denken dat je of een belemmering qua zicht hebt op Astra 3 of dat er misschien 1 f-connector oid niet goed gemonteerd is.

[Sprietje]

Beste slingers

Bij welke plaats of in welke regio ligt de camping waar je de 80cm-schotel hebt staan?
Hoe breed is die 80cm-schotel?

30 maart 2015 aangepast door Sprietje

[slingers]

de schotel van 80 staat in Eernewouden friesland , die van 60 in Venlo Limburg.

Alle 2 de schotels hebben vrij zicht , ook is de kabel goed aangesloten zit maar 1 kabel aan.

[mebo870]

De Maximum XO-31 Duo Single LNB is voor 3 ° satellietontvangst met 80-85cm schotel, ongeschikt voor een 60 cm

[slingers]

hoi Sat4allfan



dit is de lnb en het verhaal wat erbij hoort. volgens de verkoper is deze juist wel geschikt voor 64 cm schotel.

ik heb dus een ASAT schotel van 64 cm



schotel en lnb samen gekocht bij ***geen-reclame***





Maximum Single Duo LNB Voor Ontvangst van Astra (19,2 oost) en Astra 3 (23,5 oost).
Dit is een Single uitvoering dus aansluitingen voor max. 1 ontvanger. HDTV DVBS2 Compliant. Uitsluitend geschikt voor schotels van het merk Triax of ***geen-reclame*** in de maten 54 / 64cm. De LNB wordt geleverd met een opvulring voor 40MM LNB houder.

31 maart 2015 aangepast door slingers

[ben klever]

@slingers,



Correct dit monoblock is perfect te gebruiken voor een schotel van 60 cm.

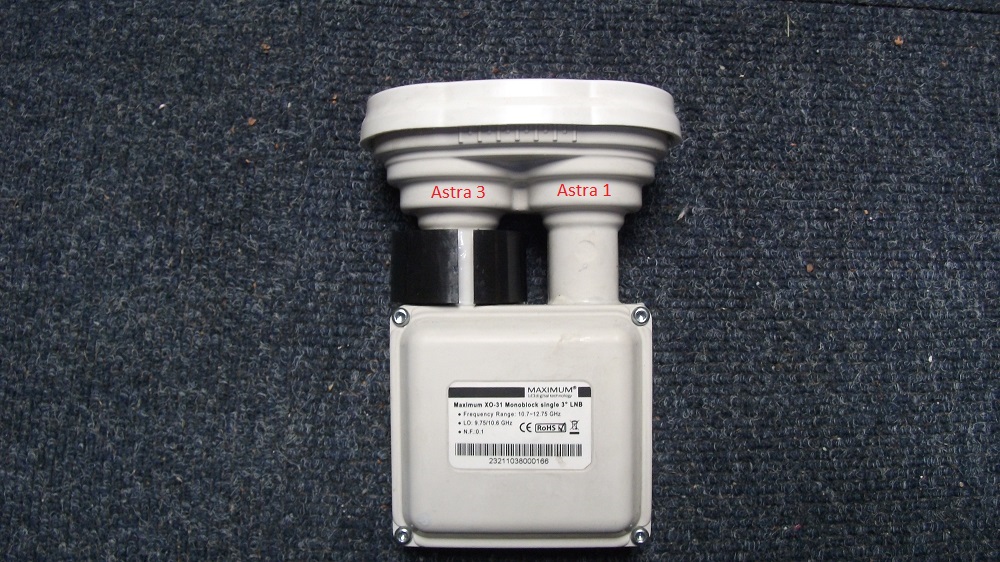

Monteer Astra 3 in de klem. (Zie bijlage)

Zet deze 11 graden schuin, dus Astra 1 komt dan lager te hangen als je in de schotel kijkt.

Schotel elevatie op 28 graden zetten, mast moet dan wel waterpas staan.



[slingers]

thanks gaan we dat proberen als de wind is gaan liggen natuurlijk.

[ben klever]

Let wel op dat als je de klem op Astra 1 had gemonteerd en op deze satelliet had uitgericht je nu iets meer naar het oosten moet draaien om Astra 3 te vinden en je schotel-elevatie op 28 graden heb gezet.

Gebruik hiervoor ook een bestaande transponder b.v. de regionalen op 11914 H 29900 2/3.



Succes !



Misschien morgen met minder wind, zo is er geen lol aan om nu buiten te prutsen !

31 maart 2015 aangepast door ben klever

[slingers]

ik heb de klem op astra 1 zitten  en ook beeld op astra 1 elevatie staat op 28 graden.

[ben klever]

In Venlo zit de Astra 1 op een elevatie van 29.9 en Astra 3 op 29.0 graden.

Dus de mast of steun staat bij jou niet waterpas of de schaalverdeling, op je schotel, is niet accuraat.

Astra 3 hangt aan de horizon iets lager dan de Astra 1.

Dus als je straks de LNB-klem op de Astra 3 monteert moet je de schotel wel 1 graad meer voorover kantelen.



In bericht #9 en #11 heb ik de verkeerde elevatie vermeld, deze zijn voor midden Ndl. en niet voor Venlo.

31 maart 2015 aangepast door ben klever

[Sprietje]

Beste slingers

Wat betreft de schotel op de camping in Eernewoude:
Weet je welk merk schotel dat is en misschien ook de officiële maataanduiding? Ander graag de breedte van die schotel zonder de rand.


[slingers]

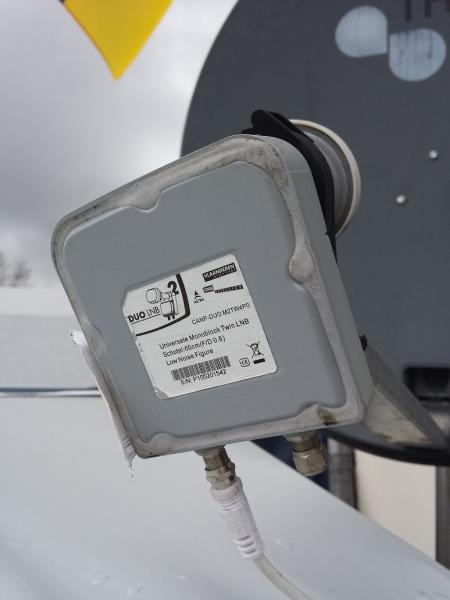

de schotel op de camping is van triax en is 80 cm



ik zal zaterdag want dan kom ik weer op de camping een foto maken van alles + meten

ik zie dat ik nog 2 berichten kan plaatsen en dan niet meer 29 april 2015.  ?????



weet niet waarom dit is maar kan geen antwoord meer geven op mijn berichten.
