(Switch) Visiosat en mijn situatie

[thesqualer]

Omdat ik problemen had met de door Canal Digitaal geleverde schotel heb ik deze vervangen voor een Visiosat Big Bisat met 4x quad lnb's van Alpps

Mijn Situatie:



Satteliet:

- VisioSat Big Bisat (met rail voor 8x lnb's)

- 4x Quad LNB Alpps

   - Astra 1 19.2

   - Astra 2 28.2

   - Astra 3 23.5

   - Hotbird 13.0

- 2x Hq Switch 4x1

- 2x Emp Centauri switch 8x1

- Belden H125 bekabeling



Tv:

- 1x Philips DSR8121 ontvanger

- 1x Philips DSR7121 Ontvanger

- 1x LG 55LA8609 met witte CI+ Module



Nu merk ik dat de switches niet volledig werken en ik niet op iedere tv alle satellieten werkend krijg.

Nu zou ik graag de switches vervangen voor degelijke en goede switches met zo weinig mogelijk verlies.



Zelf had ik in gedachten om de Spaun SAR411WSG switches toe te gaan passen.

Maar ik lees hier en daar dat deze niet in iedere situatie werkt. Graag zou ik willen weten of deze in mijn situatie gaat werken?



Ook verbaasd het mij dat ik met bovenstaande situatie de volgende waardes behaal volgens mijn LG:



ASTRA 1 19.2

Signaalsterkte 54%

Signaalkwaliteit 100%



ASTRA 2 28.2

Signaalsterkte 72%

Signaalkwaliteit 100%



ASTRA 3 23.5

Signaalsterkte 68%

Signaalkwaliteit 100%



HOTBIRD 13.0

Signaalsterkte 70%

Signaalkwaliteit 100%



De satelliet staat zo goed als waterpas.

Echter krijg ik hem met de app van Cahors niet uitgericht. Want als ik die waardes aanhoudt heb ik nergens geen signaal.

Het enige wat wel klopt in de App is de posities van de LNB's





[ben klever]

Je bedoeld waarschijnlijk niet de satelliet maar de mast die goed waterpas staat.

Heb je de skew v.d.Big Bisat schotel wel op de juiste schuinte ingesteld volgens de Cahors berekening.



Wat is de locatie v.d. schotel ?

[thesqualer]

Idd de mast staat waterpas.

ik heb in de app geen skew kunnen ontdekken. Behalve de plaats van de LNBs op rail.

De satelliet staat in baarle nassau

[Seniorsatter]

Natuurlijk staat de schotelskew in de printscreens.

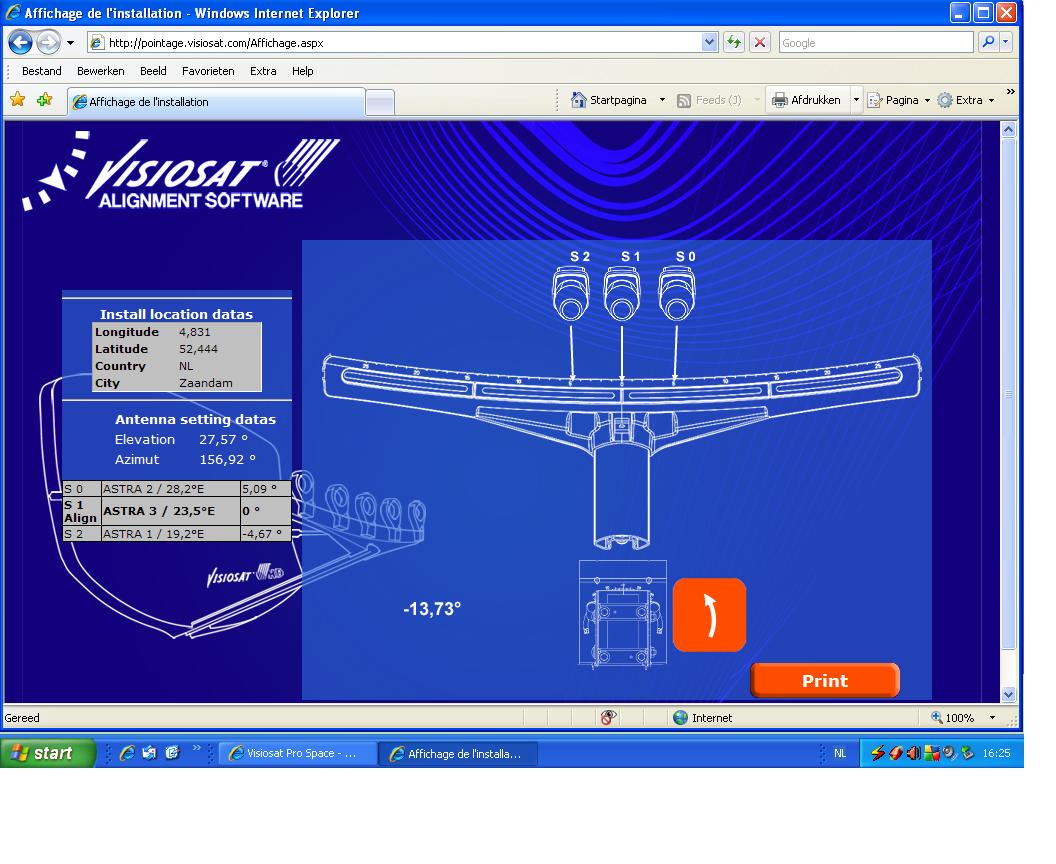

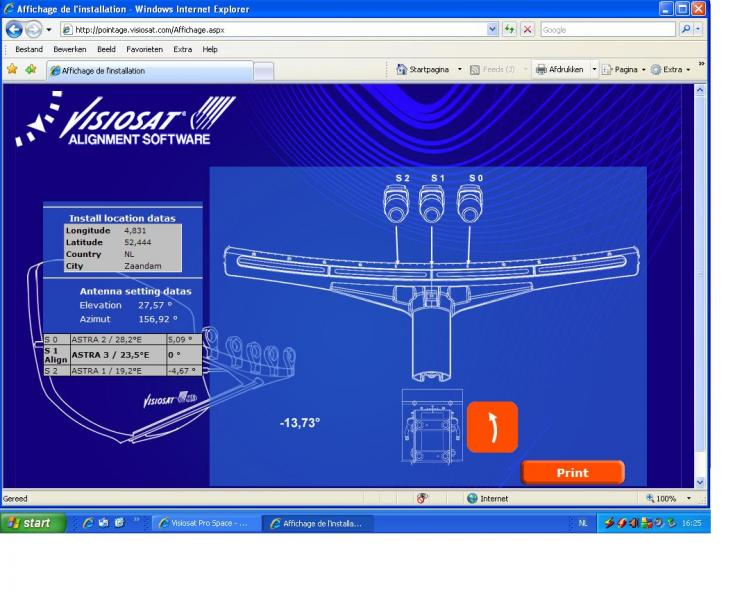

Bijgaand 2x afbeeldingen. Beeld 1 is de schotelskew 13.73 graden

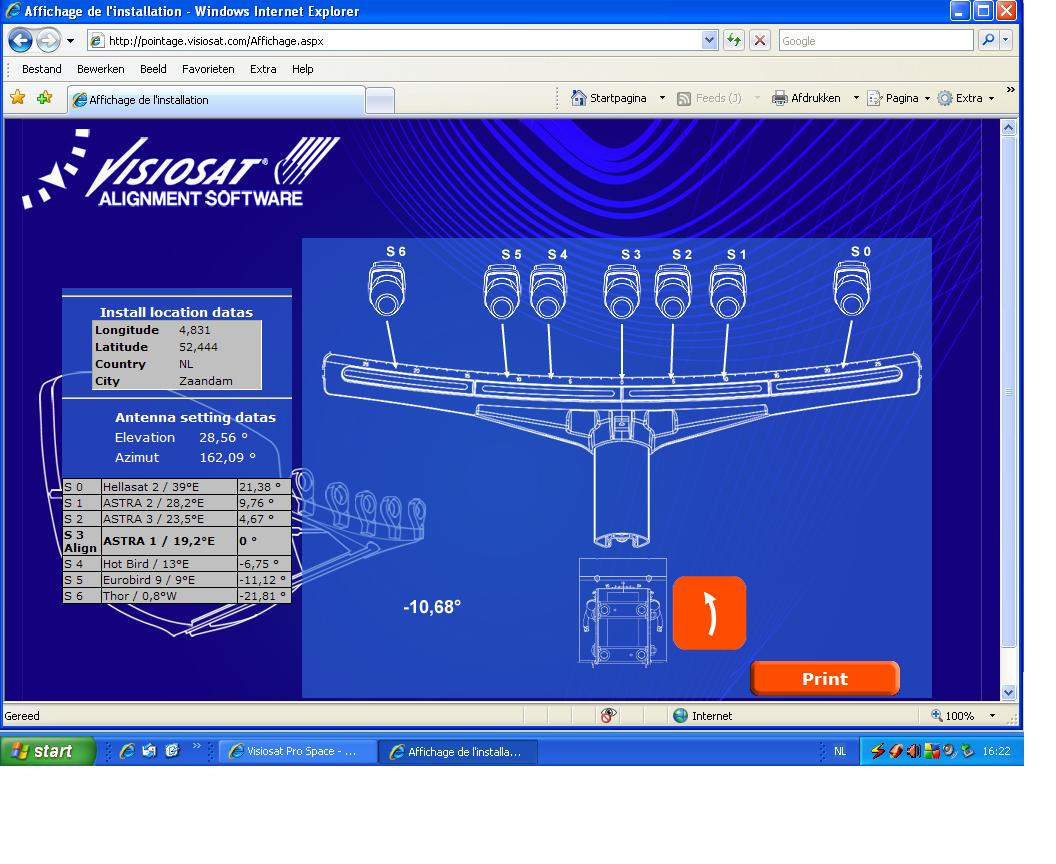

Beeld 2 is de skew 10.68

31 maart 2015 aangepast door Seniorsatter

[Sprietje]

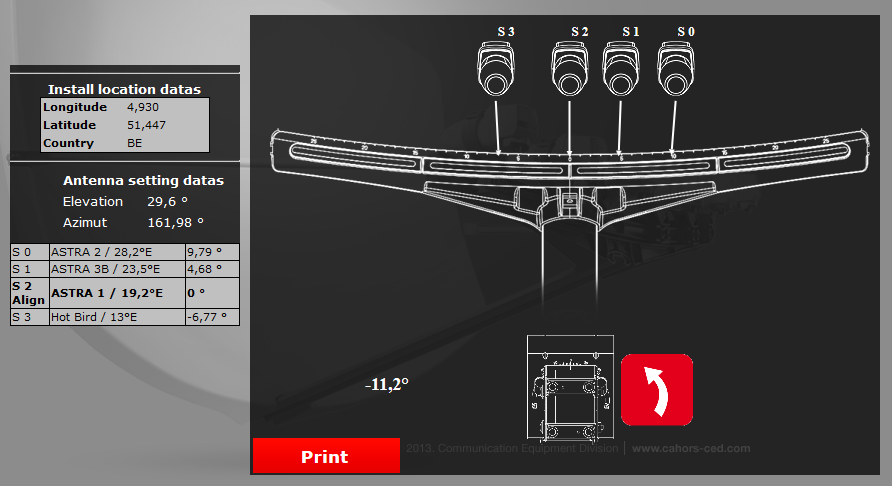

De afstelling van de Visiosat Big Bisat in Baarle Nassau staan gewoon in de calculator:
Elevatie schotel 29,6 graden
Azimuth (richting) 161,98 graden
Schotel skew -11,2 graden
enz. enz, zie bijlage (even aanklikken).


31 maart 2015 aangepast door Sprietje

[ben klever]

Volgens Cahors moet de Big Bisat in Baarle Nassau 11.2 graden gekanteld worden.

Als je achter de schotel staat linksom.

De berekening voor 4 satellieten is als volgt:

Astra 1 op 0 graden

Astra 3 op 4.68 graden

Astra 2 op 9.79 graden

Hotbird op -6.77 graden

De elevatie dient op 29.6 graden te worden ingesteld.

De schotel op Astra 1 op max. signaal finetunen, de andere satelliet moeten dan goed staan.



Oeps.... Sprietje was me al voor !

31 maart 2015 aangepast door ben klever

[thesqualer]

Zodra ik de waardes hanteer van Cahors heb ik nog geen beeld/signaal.

Dus iets staat er niet helemaal goed maar ik weet nog niet wat.

dat er bepaalde switches niet werken heb ik al uitgsloten en morgen of donderdag krijg ik nieuwe switches.



De LNBs kunnen ook draaien in de houders maakt dit nog iets uit?

[Sprietje]

Beste thesqualer

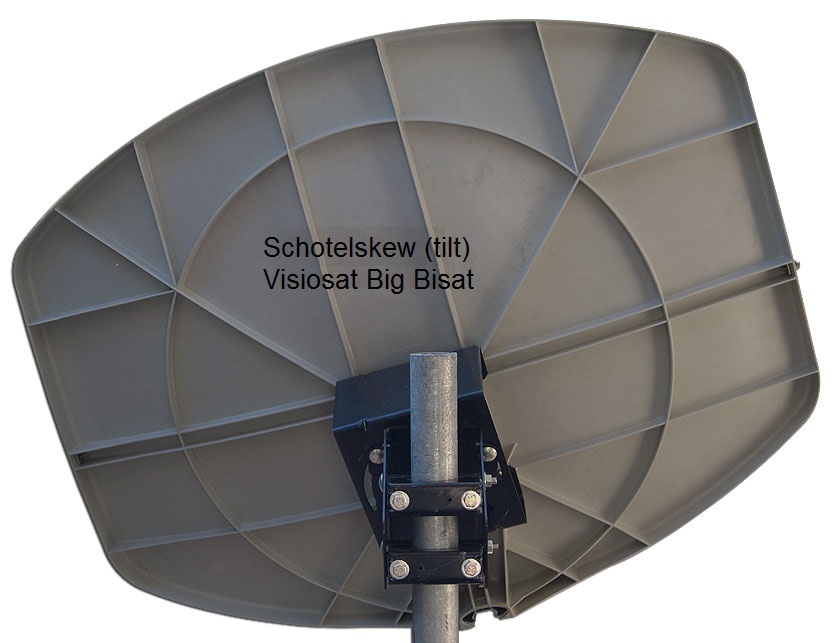

Heb je de schotel nu 11,2 graden gekanteld volgens de schaalverdeling van de skew-instelling bij de mastbevestiging, zie de bijlage?
En natuurlijk moeten de lnb's op een bepaalde skew (schuinstand) ingesteld worden.
Astra 28,2-lnb op 10 graden
Astra 23,5-lnb op 7 graden
Astra 19,2-lnb op 4 graden
Hotbird 13-lnb op 6 graden
d.w.z. met de wijzers van de klok meegedraaid als je naar de binnenzijde van de schotel kijkt t.o.v. verticaal.


[thesqualer]

Inmiddels niet meer omdat met de gegevens van Cahors er niet uitkwam om beeld te krijgen.

Hij staat op -8 als ik het goed heb. En staat azimuth ook niet op de aangegeven 161 graden.

Maar -11,2 skew kun je nooit bepalen gezien de satelliet met stappen van 2 graden werkt.



Als het weer het vrijdag toelaat ga ik met het volgende aan de slag:



- Nieuwe seitches monteren

- Controleren of de tegelvoet wel 100% waterpas staat.

- De lnb skew aanpassen naar de waardes die sprietje heeft opgegeven. ( Echter hoe bepaal of zie je dat de lnb op 0 graden staat?)

- De gegevens van cahors weer hanteren om zo toch hopelijk beeld te krijgen.



Hoe kom ik er achter hoever naar voren of naar achteren de lnbs moeten zitten?

[Sprietje]

Beste thesquqler

Tja, ik gebruik altijd een electronische waterpas die ik op de schotel, de rail of de bevestigingsbeugel plaats. Die gaat tot op één tiende graad nauwkeurig en dan interesseert het ook niet of de mast precies verticaal staat.
De skew van de lnb's is de berekende waarde maar het kan zijn dat de antenne in de lnb ook niet helemaal tot op de graad nauwkeurig gemonteerd is. Nameten totdat je maximale signaalkwaliteit hebt is altijd wenselijk.
En hoe ver de lnb naar de schotel gemonteerd moet worden kun je ook alleen maar meten met de signaalkwaliteit.
Je kunt met de berekeningen van de schotelafstelling heel ver komen maar uiteindelijk zul je de fijnafstelling altijd moeten meten. Dat geldt immers ook voor de elevatie en de Azimuth (draairichting).
