TVV in Roquetas De Mar

[Pescadorke]

Dag iedereen,



Ik heb een appartementje gekocht in Roquetas De Mar met een tuintje.



Ik heb mijn TV-Vlaanderen HD-set, die vroeger in Nederland perfect werkte, meegebracht (schotel 64cm + Duo Lnb + Philips DSR 7141 Decoder + geactiveerde Smart card).



Dat werkt hier, maar alleen voor de SD kanalen.

Ik heb van andere Vlamingen hier begrepen dat mijn schotel te klein is.



Uit de verhalen die ik op dit forum gelezen heb klopt dat waarschijnlijk en ben ik nu op zoek wat ik hier in Spanje allemaal moet aankopen om opnieuw het volledige aanbod van TV-Vlaanderen te ontvangen.



Ik ben geen sateliet specialist, ik ben alleen een beetje handig en probeer te leren uit de kennis en ervaring van anderen.

Volgend lijstje van materiaal heb ik opgemaakt op basis van artikels uit dit forum (en te koop via Amazone.es) :



1. K120P1 Antena parabólica 120cm Offset por Fixapart
2. Spaun WSG 64 - Carcasa de protección para exteriores por Spaun
3. Spaun SAR 212 WSG SAT-Antennen-Relais por Spaun
4. Wentronic - Soporte multialimentación para LNB de 23/40 mm (importado) por Wentronic
5. Inverto IDLB-QUDL 40 - Convertidor de señal satélite universal LNB Quad Ultra (40 mm) para receptor de satélite analógico y digital, color negro (importado) por Inverto

Wie kan me een shoppinglist geven en de bijhorende instructies om dit te installeren.

Eventueel ook een adres of website waar ik de nodige materialen kan kopen.



Dank bij voorbaat !



[Sprietje]

Beste Pescadorke

Welkom op dit forum.

Begrijp ik het goed dat je 4 aansluitingen wilt hebben of is 2 ook genoeg?


[Pescadorke]

Dag Sprietje,

Dank voor je berichtje.



Ik zou graag 2 TV toestellen kunnen aansluiten, maar als het maar lukt met één toestel is dat ook prima.

Ik vermoed dat ik voor de tweede TV of een recorder dan ook een tweede decoder moet aankopen.



Vriendelijke groet

[Sprietje]

Het is geen enkel probleem of te twee of vier aansluitingen wilt hebben. Uiteraard heb je voor een tweede TV ook een satellietaansluiting nodig. Dat kan zijn met een tweede losse satellietontvanger maar er zijn tegenwoordig ook flink wat TV's waar al een satellietontvanger is ingebouwd. Dat heeft het voordeel dat je maar één afstandsbediening hoeft te gebruiken.

Maar als je er misschien over denkt dat je een satellietontvanger neemt waarmee je ook op kunt nemen terwijl je TV aan het kijken bent, dan is het misschien verstandig daar vast rekening mee te houden om nu al lnb's te nemen met vier aansluitingen. Die zijn wel wat duurder dan met twee aansluitingen maar dan kun je altijd makkelijk uitbreiden.
Voor elke aansluiting die je gebruikt, heb je een diseqc-switch nodig. Dus als je voorlopig aan twee aansluitingen genoeg hebt, heb je twee 2/1-diseqc-switches nodig. De Spaun SAR 212 WSG is prima en is al voorzien van een regenbestendige behuizing (WetterSchutzGehäuse = WSG)

In Roquetas De Mar heb je een schotel nodig van 100cm breed en 110cm hoog. Een klein maatje groter zoals jij hebt uitgezocht kan nooit geen kwaad. Die is 110cm breed en 120cm hoog. Kun je die moeilijk plaatsen, dan is 100x110cm misschien beter.


[Pescadorke]

Dank je voor de info.

Klopt mijn volledig lijstje, daar kan ik het mee doen ?

1. K120P1 Antena parabólica 120cm Offset por Fixapart
2. Spaun WSG 64 - Carcasa de protección para exteriores por Spaun
3. Spaun SAR 212 WSG SAT-Antennen-Relais por Spaun
4. Wentronic - Soporte multialimentación para LNB de 23/40 mm (importado) por Wentronic
5. Inverto IDLB-QUDL 40 - Convertidor de señal satélite universal LNB Quad Ultra (40 mm) para receptor de satélite analógico y digital, color negro (importado) por Inverto

Kan je mij ook de afstellingen van de schotel en Lnb's geven aub ?

Ik vermoed als dat allemaal correct afgesteld is dat de decoder automatisch alle programma's zal vinden.



Dank bij voorbaat.

[Sprietje]

De Spaun WSG64 heb je niet nodig. Dat is een losse weerbestendige behuizing. Die zit al om de SAR 212 WSG.
Je hebt wel een aantal van die SAR 212 WSG diseqc-switches nodig zoals ik al eerder schreef.
Je kunt ook de Spaun SAR 422 WSG nemen. Daar zitten twee stuks 2/1-diseqc-switches in. Dan ben je goedkoper uit. Kost maar €31,-

Let op dat je een goed merk coaxkabel koopt. Tegenwoordig proberen ze je coaxkabel te verkopen waar ijzerdraad in zit met een heel dun laagje koper van een paar micron, de zogenaamde CCS-coax. Deze is waardeloos en ongeschikt voor satellietontvangst.

De schotel moet je als volgt afstellen:

Monteer de lnb van de Astra 23,5 in de lnb-klem.
Stel de skew van de lnb in op 23 graden
Stel de elevatie van de schotel in op 39,3 graden en richt hem op de Astra 23,5. Tegen de tijd dat je die daadwerkelijk gaat doen, moet je je nog maar eens melden op dit forum. Dan kan ik je de gegevens aanreiken om dit m.b.v. de zonnestand te doen.

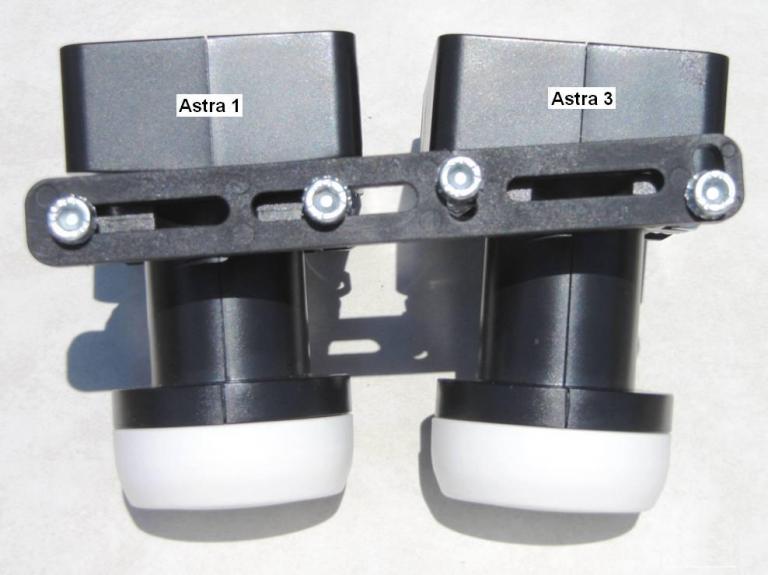

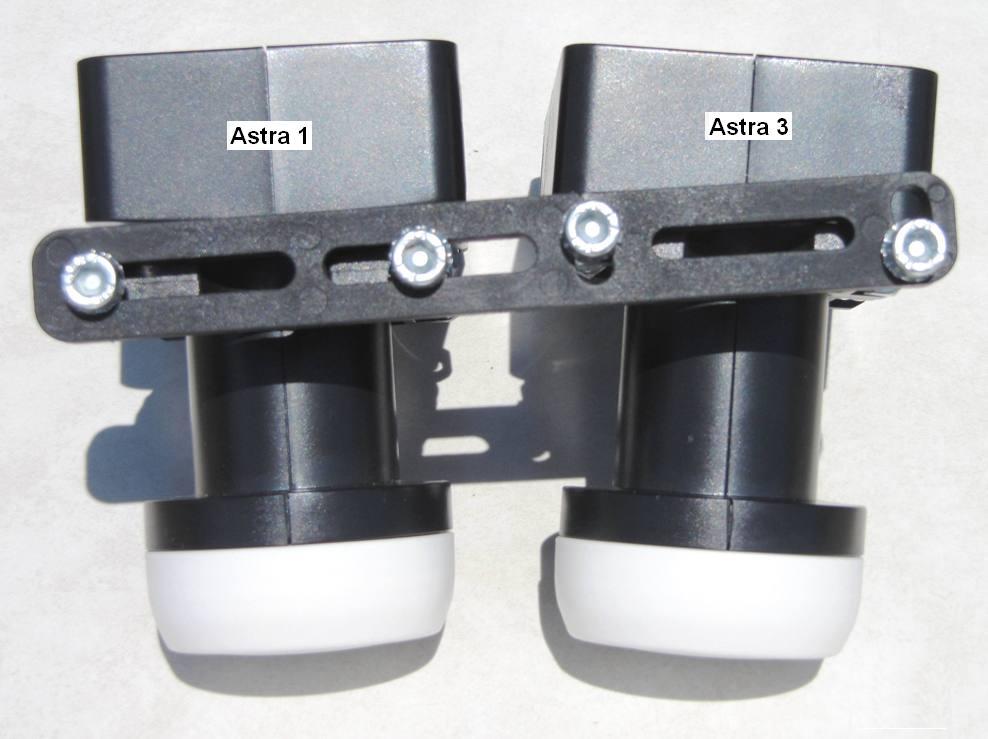

Monteer de Wentronic houder zoals aangegeven in de bijlage en plaats daarin de lnb voor de Astra 19,2.
Stel de afstand tussen de twee lnb's in op 68mm gemeten aan de voorzijde van kuiltje tot kuiltje.
Stel de houder zodanig schuin, dat de kop van de Astra 19,2-lnb 28mm lager staat dan de kop van de Astra 23,5-lnb. Meet dit met een waterpas en een rolmaat.
Stel de skew van de Astra 19,2-lnb in op 19 graden.

In de bijgeleverde pdf-file heb je de specificaties van de Tecatel K120P1-schotel.


K120P1_datasheet-2.pdf

[Pescadorke]

Super bedankt Sprietje !



Ik ga nu op zoek waar ik dit alles kan kopen en ga aan de slag, ik kom zeker nog terug op dit forum om raad of om je nog eens hartelijk te danken.



Prettige komende feestdagen

[Pescadorke]

Beste Sprietje,

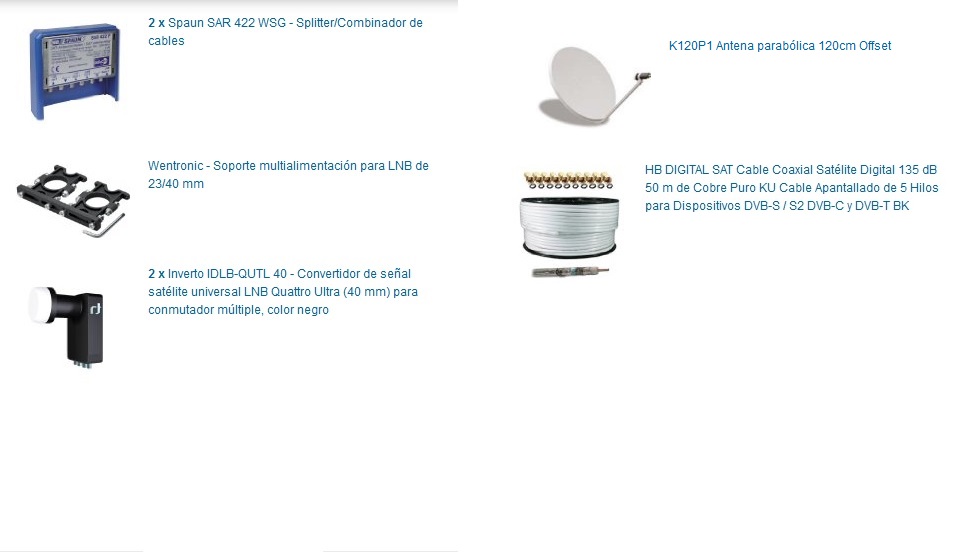

Ik heb alle materiaal ontvangen die ik besteld heb (zie bijlage : bestelling).



Ik zou graag minimaal starten met alleen mijn huidge TV-Vlaanderen-decoder aan te sluiten (één aansluiting), later zie ik wel of ik een recorder/decoder van TV Vlaanderen aankoop en een tweede aansluiting voorzie. (kwestie van stap voor stap te gaan)

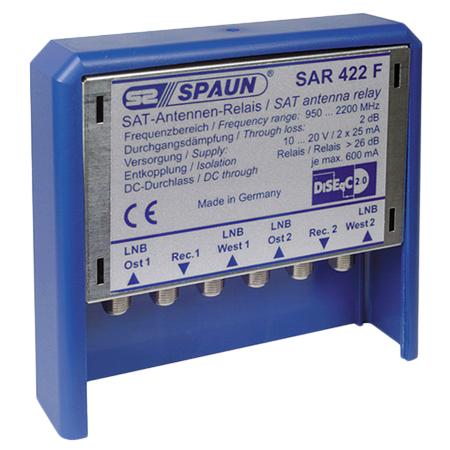

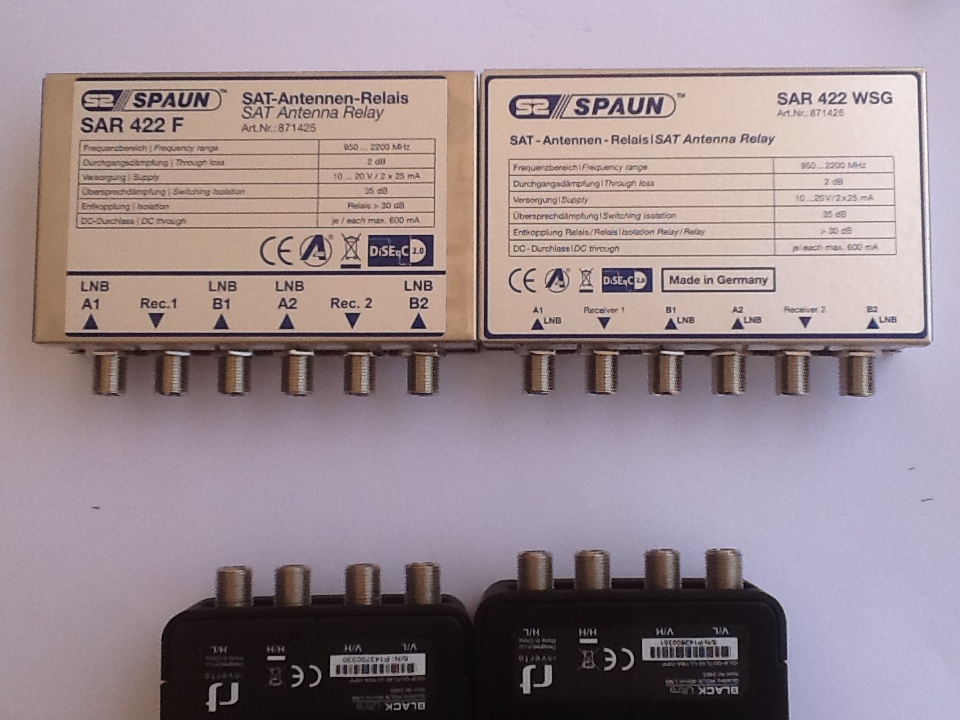

1) Bij de bestelling lijkt de ene diseqc-switch een Spaun SAR 422 WSG te zijn en de andere is een Spaun SAR 422 F.

Hopelijk is dat geen probleem en heb ik voldoende met deze beide diseqc-switch'en.



2) Op basis van uw vroegere instructies heb ik de 2 LNB's reeds gemonteerd op de Wentronic beugel, ik heb daarbij rekening gehouden met :

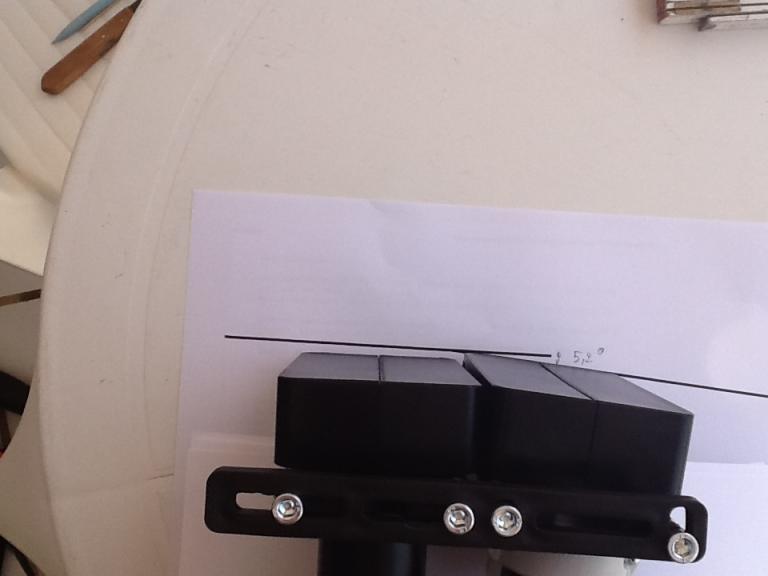

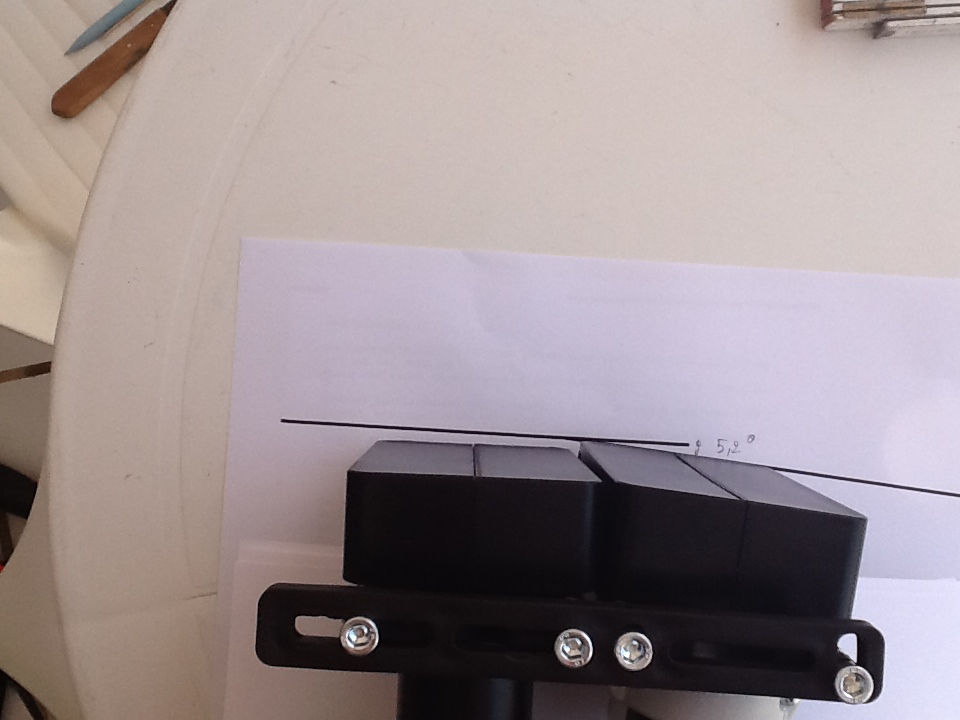

• hoek van 5,2 graden van de twee LNB's (weet niet of ook dit correct is voor Roquetas De Mar) zie foto1

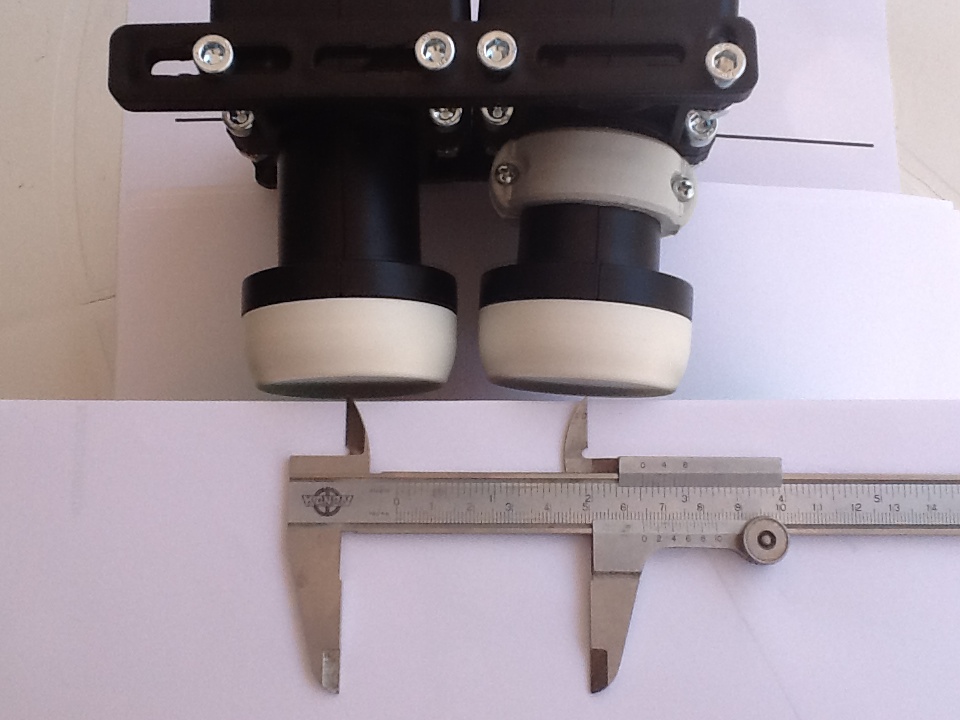

• afstand hart tot hart van de LNB's = 64 mm (weet niet of dit correct is voor Roquetas De Mar) zie foto2

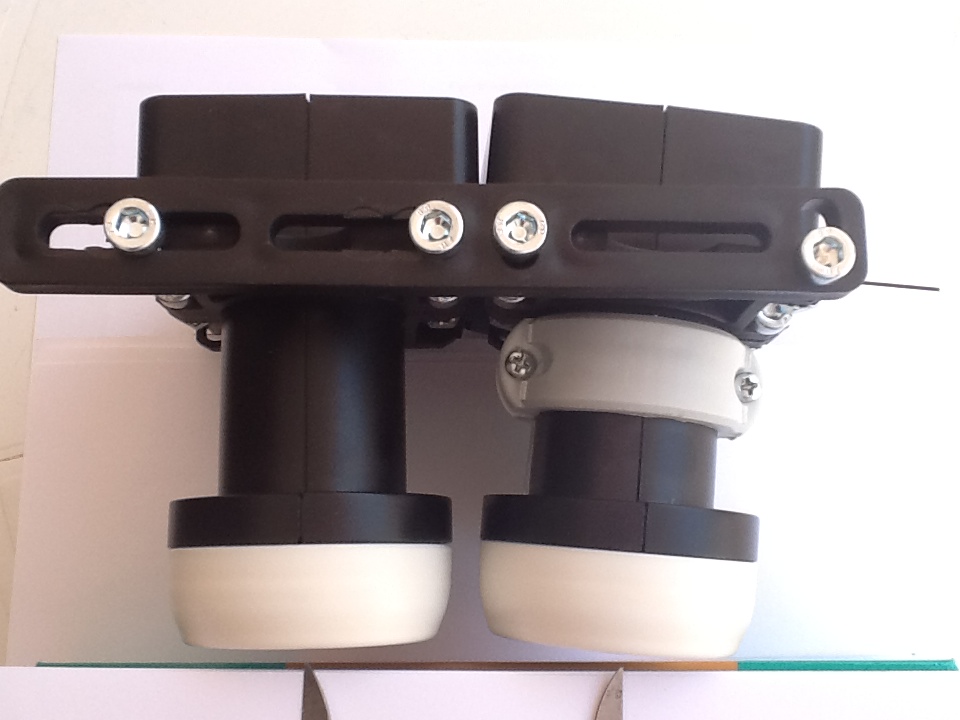

• LNB Astra 23,5 zit in de klem, zie foto3

3) De schotel heb ik reeds gemonteerd in de dezelfde richting en met dezelfde hoek als mijn kleine TV-Vlaanderen schotel (zie foto6)



Kan je eens nazien of dit zover reeds goed is en mij eventueel correcties doorgeven ?





Ik heb ook geen idee hoe ik die LNB's moet aansluiten op die diseqc-switch'en.

• Op de 2 LNB's heb ik 4 aansluitingen V/L, V/H, H/H en H/L en op de diseqc-switch'en heb ik 4 ingangen A1, B1, A2, B2.  hoe moet ik die allemaal verbinden ?
• Op iedere diseqc-switch heb ik 2 uitgangen Rec. 1 en 2, hoe moet ik die aansluiten en uiteindelijk op mijn TV-Vlaanderen-decoder aansluiten ?



Vol spanning en een beetje bang (lukt het me wel ?) wacht ik op je verdere instructies.

Alvast dank bij voorbaat voor jouw hulp.

[Marc-Sim]

Zo te zien heb je 2x de verkeerde LNB's ontvangen namelijk Quattro's - Die zijn bedoeld voor gebruik met een Multiswitch - Je moet QUADS gebruiken met 4 identieke uitgangen om aan te sluiten op Diseqc switches.

[Sprietje]

Ik heb de afstellingen al in bericht 6 voor je uitgerekend.

Je schreef in bericht 5 dat je deze lnb wilde bestellen: IDLB-QUDL40, zie: http://www.inverto.tv/products/product.php?section=1&id=78
Ik heb dat nog gecontroleerd en dat is de goede.
Nu schrijf je dat je twee lnb's hebt met 4 aansluitingen V/L, V/H, H/H en H/L
Dat is een quattro-lnb, zie: http://www.inverto.tv/products/product.php?section=1&id=86en heeft codenummer IDLB-QUTL40
Daar heb je niets aan. Die kun je alleen maar aansluiten op een multyswitch. Ik zou die maar snel omruilen. De juiste lnb is wel een stuk duurder dan die quattro-lnb.

Heb je misschien wel de goede besteld maar de verkeerde gekregen?

Ik begrijp zo'n zaak niet. Ze moeten toch weten dat je niets aan diseqc-switches hebt op een quattro-lnb.

Ik neem aan dat je wel de behuizingen hebt waar die twee dubbele 2/1-diseqc-switches in passen.


13 april 2015 aangepast door Sprietje

[Sprietje]

Waarom je nu een SAR 422F en een SAR 422 WSG hebt is me een raadsel.
Het gaat om twee precies dezelfde diseqc-switches alleen wordt de SAR 422F standaard geleverd zonder behuizing die je er dus los bij moet kopen en bij de SAR 422 WSG zit de behuizing er bij maar dat is ook een SAR 422F.

Voorlopig ga je er dus maar één gebruiken als je aan twee aansluitingen genoeg hebt. Straks als je meer dan twee satellietontvangers gaat aansluiten, heb je die tweede ook nodig.
WSG staat voor WetterSchutzGehäuse die standaard bij de diseqc-switch wordt meegeleverd.

13 april 2015 aangepast door Sprietje

[Sprietje]

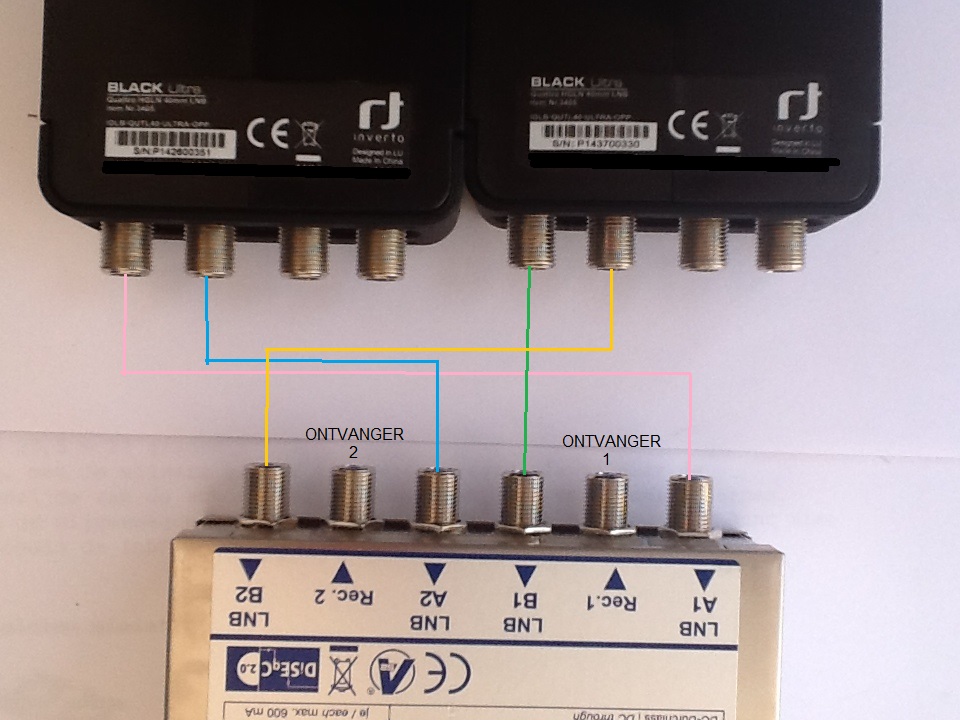

Als je de juiste lnb's hebt, sluit je ze als volgt aan, zie bijlage.

Voor aansluiting 3 en 4 op de lnb's gebruik je de tweede diseqc-switch die je hebt die je dan voor een derde en vierde satellietontvanger kunt gebruiken.

[Pescadorke]

Beste,



Bedankt voor de info.



Oeps, inderdaad, ik heb een foutje gemaakt bij mijn bestelling

Nog even wachten op de juiste.



Vriendelijke groet,

[Pescadorke]

Oei, oei,



het lukt allemaal niet zo goed....

de juiste LNB's zijn nu aangekomen, gesinstalleerd zoals gevraagd (denk ik) :



• hoek van 5,2 graden van de twee LNB's
• afstand hart tot hart van de LNB's = 68 mm
• LNB Astra 23,5 zit in de klem
• Skew van de 23.5 LNB op 23 graden ingesteld
• elevatie en richting naar de Astra 23,5 gedaan
  • daarbij gebruik gemaakt van een satellite finder MAXDIGITAL, model MD95+
  • deze satellite finder aangesloten op de Astra 23,5 LNB
  • dus zonder diseqc-switch er tussen

​Dan krijg ik op de satellite finder en op de TVV decoder/ontvanger een mooie signaal sterke

• +/- 95% voor de Astra 23,5
• +/- 85% voor de Astra 19.2

Daarna de diseqc-switch er tussen gezet en de signaalsterkte valt sterk naar beneden.... ??

Op de TVV decoder/ontvanger zie ik (Instelling - Satellietontvanger - uitgebreide instellingen - handmatig zoeken) een signaalsterke van +/- 95% voor Astra 19

Als ik dan naar wijzig diseqc instellingen ga zie ik :

• diseqc-A  op ASTRA 19 met zeer zwak signaal
• diseqc-B op ASTRA 23 met heel sterk signaal
• diseqc-C op ASTRA 28 met zeer zwak signaal
• diseqc-D op Hotbird met zeer zwak signaal

Dan heb ik op geen enkel kanaal zenders.



Wijzig ik de instellingen als volgt ;



• diseqc-A  op ASTRA 23 met zeer zwak signaal
• diseqc-B op ASTRA 19 met heel sterk signaal
• diseqc-C op ASTRA 28 met zeer zwak signaal
• diseqc-D op Hotbird met zeer zwak signaal

Dan kan ik op de kanalen 100 t.e.m. 105 belgische zenders ontvangen (SD kwaliteit), maar op de kanalen 1 en hoger (in HD heb ik het beeld "geen signaal).



Please help, wat ik heb nog niet gedaan of fout gedaan ?



Dank bij voorbaat.

[Sprietje]

Beste Pescadorke

Heb je het over signaalsterkte of over signaalkwaliteit? Alleen de signaalkwaliteit is belangrijk.
Vreemd is ook dat je voor de Astra 23,5 10% meer signaal....... hebt dan voor de Astra 19,2. Dat is merkwaardig. Als dat nu andersom is zou het wel kunnen.



Staat de kop van de 23,5-lnb op ongeveer 5-6mm van van de lnb-klem?
Maak eens een foto hoe het nu zit.
Maar hoezo diseqc C en diseqc D? Je kunt toch maar twee satellieten ontvangen?

18 april 2015 aangepast door Sprietje
