Spanje (Mallorca): bijkomende LNB voor Astra 23.5°

[Sprietje]

De zenders die je noemt zijn heel makkelijk te ontvangen. Dat zijn SD-zenders die nog als een van de weinigen in DVB-S, QPSK worden uitgezonden met een hele hoge foutcorrectie van 3/4 en 5/6.
Je ontvangt de Astra 23,5 dus al wel alleen moet de lnb nog wat beter gepositioneerd worden. Waarschijnlijk nog wat dichterbij en kijk ook eens wat de hoogte doet.
Heb je wel de skew van de lnb goed staan? Dat is ook belangrijk.


[philipped]

Het is eindelijk gelukt !!! :)



• Ik heb de schotel iets kunnen draaien, meer kon niet want de achterkant kwam tegen de hoek van het dak. Ik denk dat ik hiermee het einde van de LNB arm een 2-tal cm naar rechts kunnen opschuiven, wat dus een winst van 4cm heeft opgeleverd, toch?
• Op VTM HD krijg ik L86/Q58, op één HD is dit L86/Q63, en tekent groen. Ik neem aan dat dit OK is
• Op Astra 19 (vb WDR HD Aachen) is dit L89/Q58 (dus min of meer dezelfde waarden.

Ik denk dat ik hier nu verder beter alles laat zoals het is, we zien wel hoe stabiel het blijft.

Nu nog de coax



Met deze een hartelijke dank aan dit Forum, en in het bijzonder aan forumlid Sprietje, niet alleen voor zijn kennis en zijn groot geduld

[Sprietje]

Nou kijk eens aan, dan is alle moeite toch niet voor niets geweest. Kun jij eindelijk ook een genieten van de Nederlandstalige zenders op de Astra 23,5.
Maar ik begrijp echt niets van deze schotel.
De Astra 19,2 kun je in Mallorca met gemak met een 60cm-schotel ontvangen. Je schrijft dat je op deze satelliet nu 58% signaalkwaliteit hebt en dat met een schotel van 121x130cm zoals de Gibertini officieel is.
Er is toch duidelijk wat mis met deze schotel. Of de schotel is niet meer zuiver van vorm en dat komt vaak voor als deze tijdens het transport van Italië naar de eindbestemming (via vele omwegen) eens een keer getorst is geweest. Niet voor niets dat de meeste handelaren geen schotels meer versturen groter dan 90cm want aan een getorste schotel is met het oog geen schade te zien.
Of de schotel staat nog steeds erg beroerd afgesteld en dat verbaast me ook niets. Niet alleen de Spaanse maar ook schotel installateurs in andere landen vinden het al goed als ze tijdens het afstellen van de schotel signaal van bedoelde satelliet hebben. Ze nemen dan niet meer de moeite om dit maximaal in te stellen.


[philipped]

Zoals je al vermoedde is er duidelijk wat mis met deze (te) grote schotel.

Deze staat inderdaad beroerd afgesteld, en dit is nog een understatement.

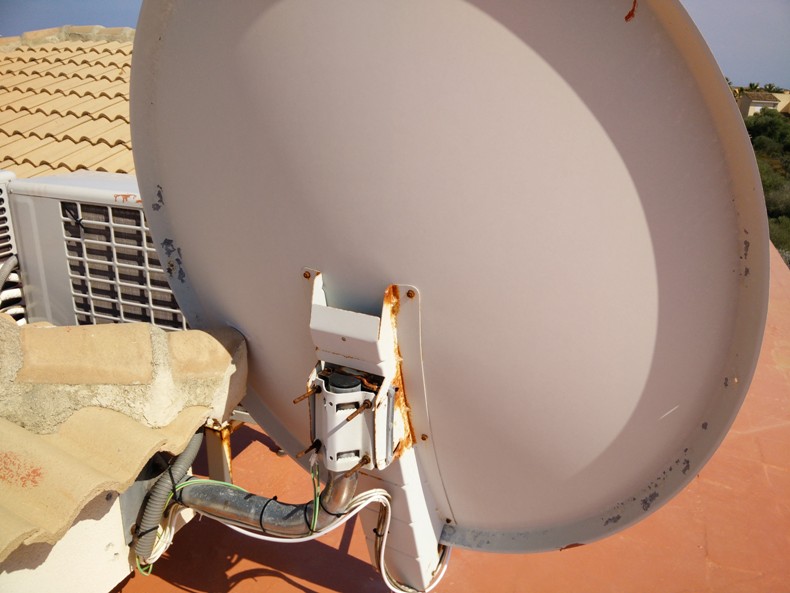

Zoals je kan zien op de foto hieronder, is het onmogelijk om de schotel nog verder naar rechts te draaien, de achterkant stoot tegen de dakrand.

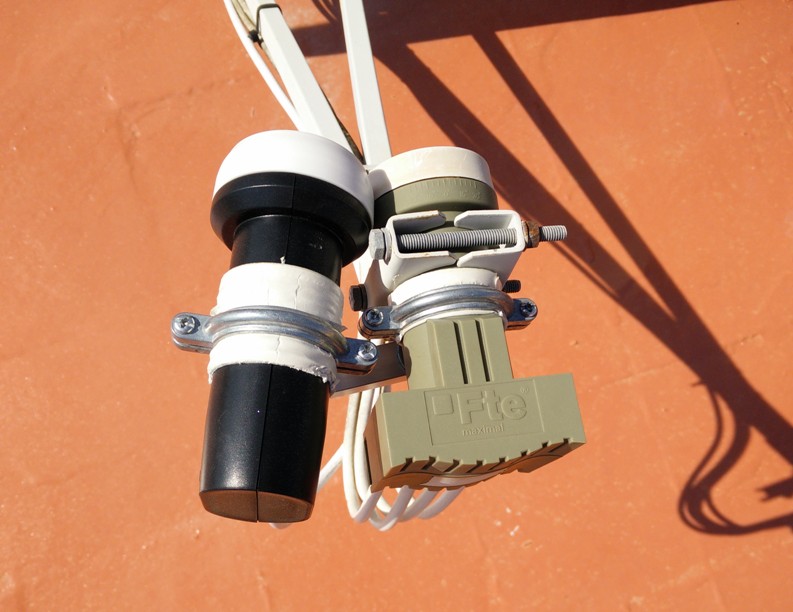

Ik heb die nog iets kunnen draaien (tot tegen het muurtje), en dat was net genoeg om Astra 23 te kunnen ontvangen. Hiervoor heb ik de lnb tegen de astra 19 lnb moeten "plakken", zoals op de foto hieronder te zien (sorry ziet er niet zo professioneel uit - maar het werkt )



Bij mij volgend bezoek zal ik nog een poging doen om de situatie te verbeteren:

• Astra 23 lnb in de klem
• Astra 19 lnb in de multifeedhouder
• de schotel correct afstellen op astra 23 (zal beter lukken, gezien ik hierdoor wat ruimte krijg tussen schotel en dakrand?)

Ik neem aan dat de maten die in de vorige posts vermeld werden geldig blijven (dus Astra 19 rechts van Astra 23, afstand lnb 72mm, 20mm lager).









[Marc-Sim]

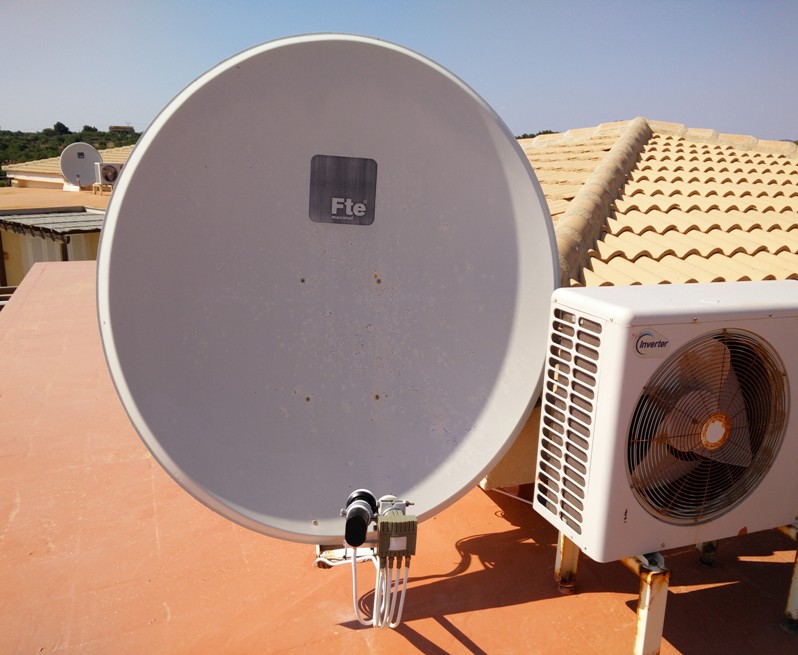

Schotel (nog) verder naar het oosten (23.5°E) richten lijkt mij niet mogelijk + de Airco die, volgens ik op foto zie, nu al  een deel van de schotel afdekt....

[Sprietje]

Beste philipped

Het is precies wat Marc-Sim zegt. Je kunt de schotel helemaal niet naar de Astra 23,5 draaien want je zit nu al tegen die dakpan. En dat van die airco, daar zou ik me helemaal niet druk over maken. De schotel is al zo zwaar overbemeten, dat het kleine deel van de schotel dat daardoor geen signaal ontvangt weinig voorstelt.
Het enigste wat je kunt doen is een centimeter van die bovenste punt
van die dakpan af slijpen zodat de schotel nog iets meer naar het oosten kan draaien.


[philipped]

Nog eens bedankt voor de hulp die ik kreeg vorige maand.

Nu ben ik hier terug in Mallorca, en met de Astra 23.5 gaat het toch niet zo ideaal, soms daalt de signaalkwaliteit onder de 51%, en hapert het beeld ...



Het is dus duidelijk dat de schotel niet correct afgesteld is op Astra 19.2, en dan zijn alle berekeningen voor de correcte afstand nutteloos.



Morgen dus terug het dak op, en eerst proberen om de schotel correct af te stellen op Astra 19.2

Volgens http://www.satellite-calculations.com/Satellite/lookangles.htmstaat morgen (22-06) de zon om 13.18 precies in de richting van Astra 19.2, ik zal mij dus hierop moeten focussen (met de schilderstape test).



PS. Zou ik ook met de zonnestand de correcte positie kunnen bepalen van de 2de lnb?

[Sprietje]

Ja die tijd klopt voor de Astra 19,2.
Nee, je kunt de lnb van de Astra 23,5 die uit het midden van het brandpunt van de schotel staat niet op die manier met de zonnestand uitrichten.


[philipped]

Bedankt.

Eens mijn schotel correct staat op (Astra 19.2), dan zullen de afstanden die je mij vorige keer gaf voor Astra 23.5 terug kloppen

21 juni 2015 aangepast door philipped

[grondstof]

Het lijkt mij dat als je de schotel een stukje omhoog doet je vrij naar het oosten kan draaien zonder het slopen van je dak.

[philipped]

Zoals afgesproken, gisteren de schotel (proberen) correct uit te richten aan de hand van de zonnestand om 13.18.

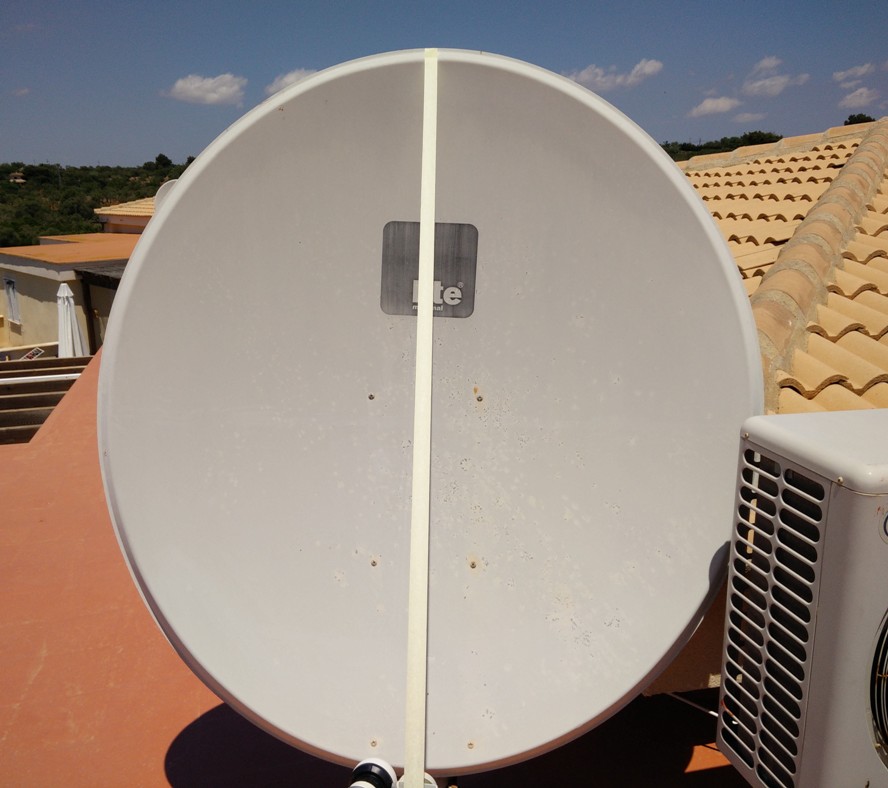

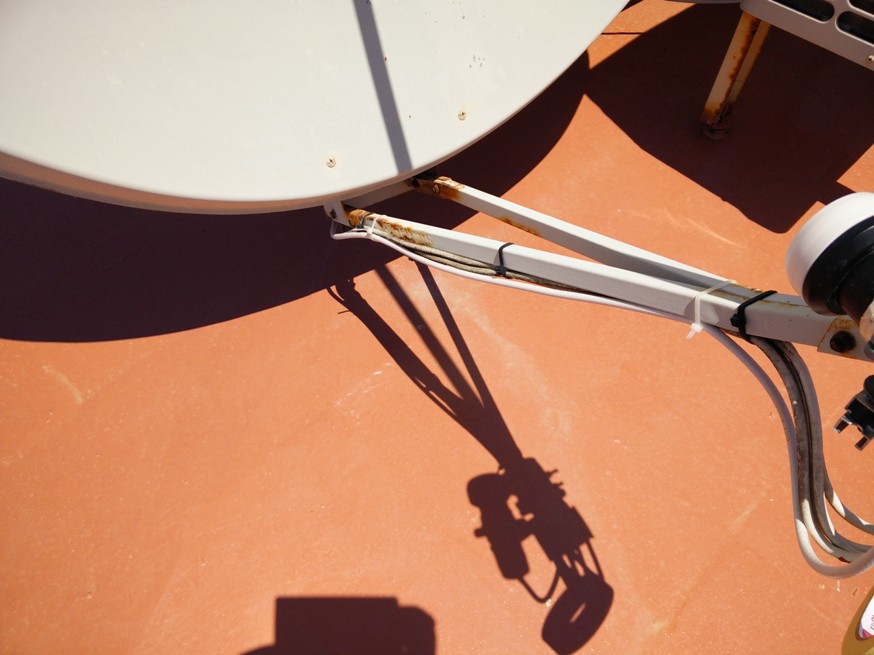

Keurig de uitleg gevolgd, een schildertape aangebarcht van het bobenste punt tot aan de lnb, en de sateliet gedraaid, zodat de schaduw precies in het midden van de lnb arm komt (in mijn geval dus in het midden van de dubbele arm (zie afbeeldingen)





Maar dat was een complete mislukking: geen beeld, noch Astra 19.2, noch Astra 23.5

Conclusie: net zoals Sprietje voorspeld heeft, is er dus iets grondigs fout met deze schotel...



Nu heb ik het anders aangepakt.

Ik heb een laptop voor mijn TV scherm geplaatst, en een Skype video verbinding gemaakt met mijn Smartphone.

Op die manier kon ik boven - op mijn mobiel - het TV scherm zien: beeld en geluid, en de Signaal sterkte/kwaliteit indicatoren.



Dat was de doorbraak: zo kon ik op de milimeter nauwkeurig de schotel uitrichten op maximaal signaal op Astra 19.2, en de 2de LNB uitrichten op maximaal signaal op Astra 23.5, terwijl ik boven live kon meekijken ...

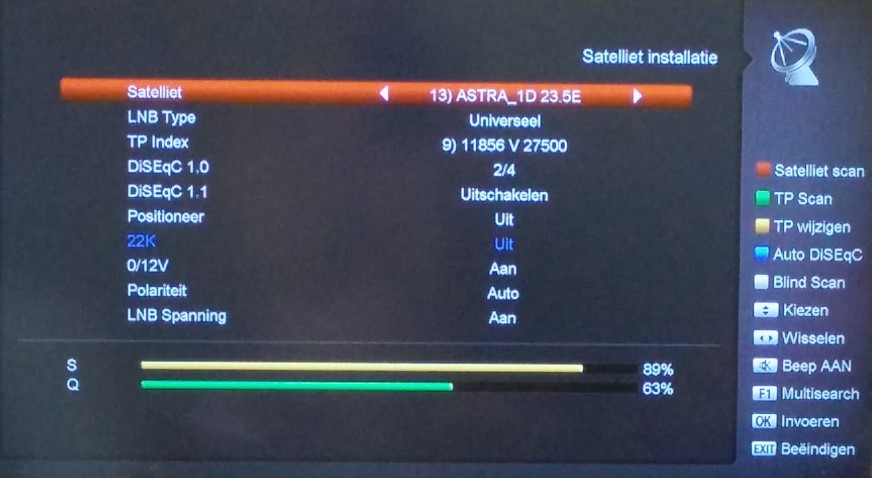

Met 89% signaalsterkte, en 63% kwaliteit ben ik zeer tevreden (in plaats van 51%).

Nu maar hopen dat het een beetje stabiel blijft.

[Sprietje]

Zit je schotel nu tegen het dak/muur aan of staat hij net vrij?

[D.Quijote]

@ philipped:



Nu heb ik het anders aangepakt.

Ik heb een laptop voor mijn TV scherm geplaatst, en een Skype video verbinding gemaakt met mijn Smartphone.

Op die manier kon ik boven - op mijn mobiel - het TV scherm zien: beeld en geluid, en de Signaal sterkte/kwaliteit indicatoren.



Die moet ik onthouden.





[a33]

Zoals afgesproken, gisteren de schotel (proberen) correct uit te richten aan de hand van de zonnestand om 13.18.

Keurig de uitleg gevolgd, een schildertape aangebarcht van het bobenste punt tot aan de lnb, en de sateliet gedraaid, zodat de schaduw precies in het midden van de lnb arm komt (in mijn geval dus in het midden van de dubbele arm (zie afbeeldingen)

Maar dat was een complete mislukking: geen beeld, noch Astra 19.2, noch Astra 23.5

Conclusie: net zoals Sprietje voorspeld heeft, is er dus iets grondigs fout met deze schotel...



Zit de arm dan scheef op de schotel?



Dat is de enige reden die ik kan verzinnen, waarom de zonnestand-methode niet zou werken.

Tenzij natuurlijk de berekende tijd niet goed zou zijn; maar daar ga ik maar even niet van uit...



Zouden ze de arm scheef op de schotel hebben gezet, omdat het schotelblad zelf al tegen de dakrand aanzit/aanzat?

Ben benieuwd hoe het zit bij jou.



groet, A33

[Sprietje]

Tja beste a33, dat heb ik me ook al afgevraagd. Ik zag eerder al dat waar de arm aan de schotel bevestigd is, deze flink roestig is. Ik zat me al af te vragen hoe dat kwam maar als ze aan die bevestigingsgaten hebben zitten vijlen dan is dat geen wonder.
De stand van de zon heb ik diverse malen uitgerekend. Ik kan misschien wel één maal een foutje maken van een uur i.v.m. de zomertijd maar geen meerdere keren. Bovendien heeft philipped het zelf ook uitgerekend en kwam op dezelfde tijd uit.
Het kan bijna niet anders dan dat ze hebben zitten klooien met die schotel
