Visiosat Bi-sat nieuwe LNB houder.

[Brinx84]

Ik heb onlangs een G3C houder + alps quattro LNB voor mijn Visiosat Bi-sat besteld. Ik heb momenteel 2 LNBs op Astra 1 en Astra 3. Ik wil in de nieuwe opstelling Astra 1, Astra 2 (bbc e.d), Astra 3 ontvangen. De schotel staat in Coevorden, Nederland. Wat zijn de graden e.d waar ik rekening mee moet houden? Misschien kan iemand (sprietje? ) stapsgewijs uitleggen hoe ik de boel het beste kan uitrichten, waar te beginnen e.d? Bedankt alvast!

[Sprietje]

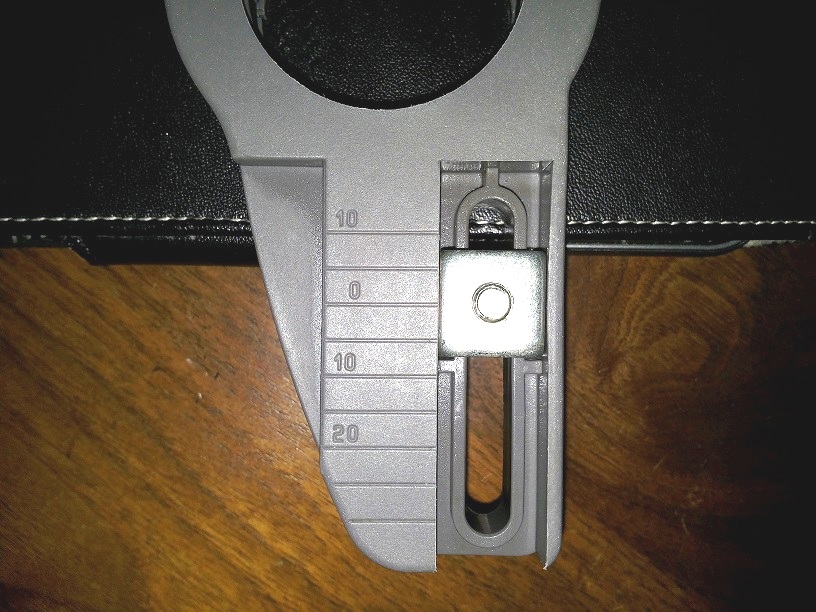

De middelste lnb is de Astra 23,5 en die lnb moet je eerst op nul instellen (zie bijlage 3)
De lnb's moeten op een 11 graden schuine lijn staan (zie bijlage 1 en 2) waarbij de middelste lnb 1mm onder die schuine lijn moet staan.
De skew van de lnb's moeten als volgt staan:
Astra 19,2 op 2 graden
Astra 23,5 op 5 graden
Astra 28,2 op 10 graden
d.w.z. met de wijzers van de klok meegedraaid als je naar de binnenzijde van de schotel kijkt.
De elevatie van de schotel moet op 28 graden ingesteld worden om de Astra 23,5 te vinden.
Nu de schotel op de Astra 23,5 uitrichten op maximale signaalkwaliteit. Doe dit heel precies want dit bepaald ook de signaalkwaliteit van de andere twee satellieten.


27 april 2015 aangepast door Sprietje

[Brinx84]

Bedankt voor de reactie. Hoe zet ik de LNB 11 graden schuine lijn?

[Sprietje]

De hoek van 11 graden uitprinten en uitknippen. Dan aan de voorzijde tegen de lnb's houden. En dan is het fijn dat je het stukje papier kunt buigen want de drie lnb's staan in een boog.


28 april 2015 aangepast door Sprietje

[Brinx84]

ThnX voor de reactie weer..maar ik heb geen idee hoe ik dat moet zien...

[Sprietje]

Zie de middelste bijlage van bericht 2.

[Brinx84]

Hallo, ik heb de middelste lnb op de 0 lijn gezeT,op welke waarde zet ik de andere houders?

[Sprietje]

Dat weet ik niet, daarvoor gebruik je die driehoek van 11 graden. En dat is de basis-instelling. Dan heb je gegarandeerd goed beeld. Daarna kun je proberen of je met het iets hoger of lager schuiven van de twee buitenste lnb's je nog een iets betere signaalkwaliteit kunt bereiken, maar dat zal niet het geval zijn als je de schotel eerst helemaal perfect op de middelste lnb hebt uitgericht.
