Stacken van bierblikjes , kan dit of zinloos idee ?

cookie monster

Door cookie monster
in DVB-T / DVB-T2 / DAB

 Delen

Aanbevolen berichten

cookie monster Superster

cookie monster

Geplaatst:
Geplaatst: (aangepast)

Daar men TV-antennes kan stacken ,

schoot mij een tijdje terug het volgende raar ideetje in mijn hoofd:

Stacken van bierblikjes , kan dit of een grandioos nutteloos idee ??

Ik weet dat het gaat met bv 2 UHF-antennes , mits de juiste techniek !!!!

Ter info: Ja , ik ben geen technieker & wiskunde => 1+1 = 3 grinning-smiley-045.gifgrinning-smiley-044.giffood-smiley-017.gifgrinning-smiley-044.gifgrinning-smiley-045.gif

Dit oud draadje als pre-info:

https://www.sat4all.com/forums/topic/123820-antennes-stacken





Effe een ouder draadje aanhalen ivm het terristische bierblikantenne:

https://www.sat4all.com/forums/topic/266344-zelfbouw-dvb-t-bierblik-antenne/page-1?do=findComment&comment=1686234

aangepast door cookie monster

C o o kie M o nster

C U L'8'R WEIRDOGAToRS



I was born once , as an invasion of the bodysnatchers ,

but the doctor did get a brain-attack !! my name:



breedbandwurger 1967



casa CM: FTA DVB-S & FTA DVB-S2


cookie monster Superster

cookie monster

Geplaatst:
  • Auteur
Geplaatst:

UHF antenne:

http://img.photobucket.com/albums/v637/keenanj/stacked_antenna_023.jpg

http://cdn.avsforum.com/3/30/3058a76e_vbattach100783.jpeg

http://www.bobmerritt.com/dtv/Blake_JBX14WB_Horizontal_Stack.jpg

http://i208.photobucket.com/albums/bb312/henryvanderveen/DSCF6345.jpg



Dit niet volgens mij:

http://www.curtsanders.info/k3urt/HDTVCanAntenna.pdf

C o o kie M o nster

C U L'8'R WEIRDOGAToRS



I was born once , as an invasion of the bodysnatchers ,

but the doctor did get a brain-attack !! my name:



breedbandwurger 1967



casa CM: FTA DVB-S & FTA DVB-S2

columbo Superster

columbo

Geplaatst:
Geplaatst:

Mijns inziens een Bezopen idee ,de impedantie klopt voor geen meter ,als je een betere onvangst van verafghelegen zenders wild ,zul je toch een fatsoenlijke ant,moeten gebruiken ,al of niet met ingebouwde versterker.

cookie monster Superster

cookie monster

Geplaatst:
  • Auteur
Geplaatst:

Dat was/is ook mijn gedacht , maar ik wou jullie mening een keertje horen , dus ....

Ik ben nog niet zeker of nog DVB-T wil , het VRT nieuws kan ik online of via BVN kijken ,

dus .... ik weet niet of het de moeite loont !!

Voor de VRT & NL gaan de bierblikjes hier grandioos , zelfs achter het raam !!

Echter , ik mag geen alkohol drinken , dus ....



OFF-topic:

En , niet via DVB-T te bekijken , maar ....

Vlaamse VTM-programma's tot 1 maand gratis via VTM-website !!

Dus ....

C o o kie M o nster

C U L'8'R WEIRDOGAToRS



I was born once , as an invasion of the bodysnatchers ,

but the doctor did get a brain-attack !! my name:



breedbandwurger 1967



casa CM: FTA DVB-S & FTA DVB-S2

  • 2 weken later...
prutsie Superster

prutsie

Geplaatst:
Geplaatst:

Niks geen bezopen idee, juist een heel goed en werkend idee.

Met een antenneversterker kan je alleen een signaal versterken wat aanwezig is. Is er geen signaal dan kan je het ook niet versterken.

Met gestapelde antennes zal het aantal DB's versterking gewoon toenemen. Dus resultaat.

De impedantie los je op met een speciaal koppelstuk, een stackpipe genoemd. Dit is een transformator, voor UHF een golfpijp.



De bierblikantenne is alleen niet de beste keuze. Het is een rondstraler en is dus niet richtinggevoelig. Ik zou gaan voor een richtgevoelige antenne, en dan een aantal stacken.



Er is veel over geschreven, deze snap ik zelfs ;)

http://www.grantronics.com.au/docs/StkYagis.pdf



groeten,

Peter

Niet gehinderd door enige vorm van technische kennis zet ik onbevangen overal mijn schroevendraaier en soldeerbout in.

cookie monster Superster

cookie monster

Geplaatst:
  • Auteur
Geplaatst:

Dank u voor de info :)

C o o kie M o nster

C U L'8'R WEIRDOGAToRS



I was born once , as an invasion of the bodysnatchers ,

but the doctor did get a brain-attack !! my name:



breedbandwurger 1967



casa CM: FTA DVB-S & FTA DVB-S2

Drs. IJzerbout Superster

Drs. IJzerbout

Geplaatst:
Geplaatst:

Niks geen bezopen idee, juist een heel goed en werkend idee.

Met een antenneversterker kan je alleen een signaal versterken wat aanwezig is. Is er geen signaal dan kan je het ook niet versterken.

Met gestapelde antennes zal het aantal DB's versterking gewoon toenemen. Dus resultaat.

De impedantie los je op met een speciaal koppelstuk, een stackpipe genoemd. Dit is een transformator, voor UHF een golfpijp.



De bierblikantenne is alleen niet de beste keuze. Het is een rondstraler en is dus niet richtinggevoelig. Ik zou gaan voor een richtgevoelige antenne, en dan een aantal stacken.



Er is veel over geschreven, deze snap ik zelfs ;)

http://www.grantronics.com.au/docs/StkYagis.pdf



groeten,

Peter



Die bierblik antenne is een "grappig" ontwerp. Hij doet het vrij goed omdat de bierblikjes kwa maat voldoen voor de UHF band. En het is een breedbandige antenne omdat de bierblikjes zo dik zijn.

En het is alleen een rondstraler bij vertikale polarisatie. Bij horizontale opstelling niet.

Stacken heeft wel zin omdat bij beide polarisaties de horizontale of vertikale openingshoek kleiner wordt. Daardoor is de versterking hoger.

"On ne voit bien qu'avec le coeur. L'essentiel est invisible pour les yeux."

Sprietje Superster

Sprietje

Geplaatst:
Geplaatst:

Ach, als je beter signaal wilt hebben, begin dan eerst met een betere antenne.

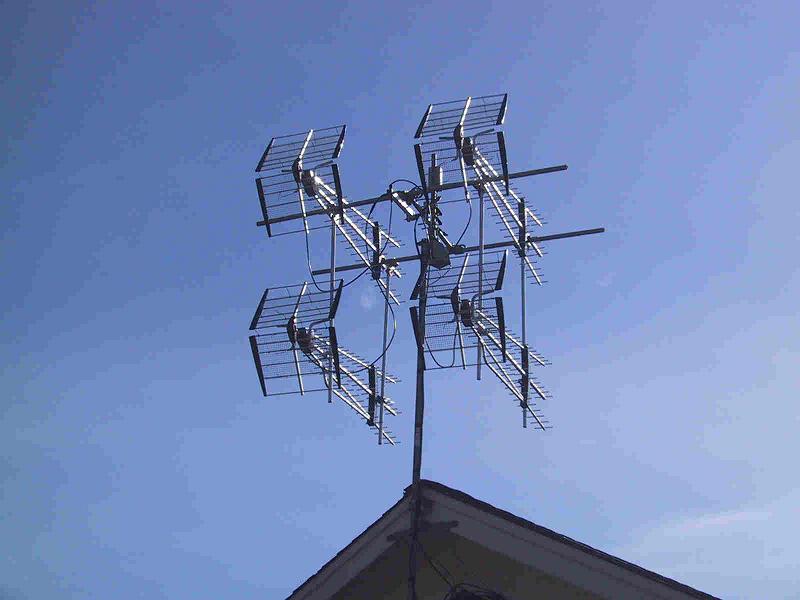

Heb je daar nog niet voldoende aan, dan ga je pas stacken met goede antennes, zie eerste bijlage.
Wil je tot tot het uiterste gaan in ontvangst, zorg dan dat je een flink stuk weiland te beschikking hebt. Dan kun je een mega stack antenne bouwen die je kunt richten m.b.v. een kar.
Natuurlijk wel de gewenste polarisatie in de gaten houden.




Sprietje Superster

Sprietje

Geplaatst:
Geplaatst: (aangepast)

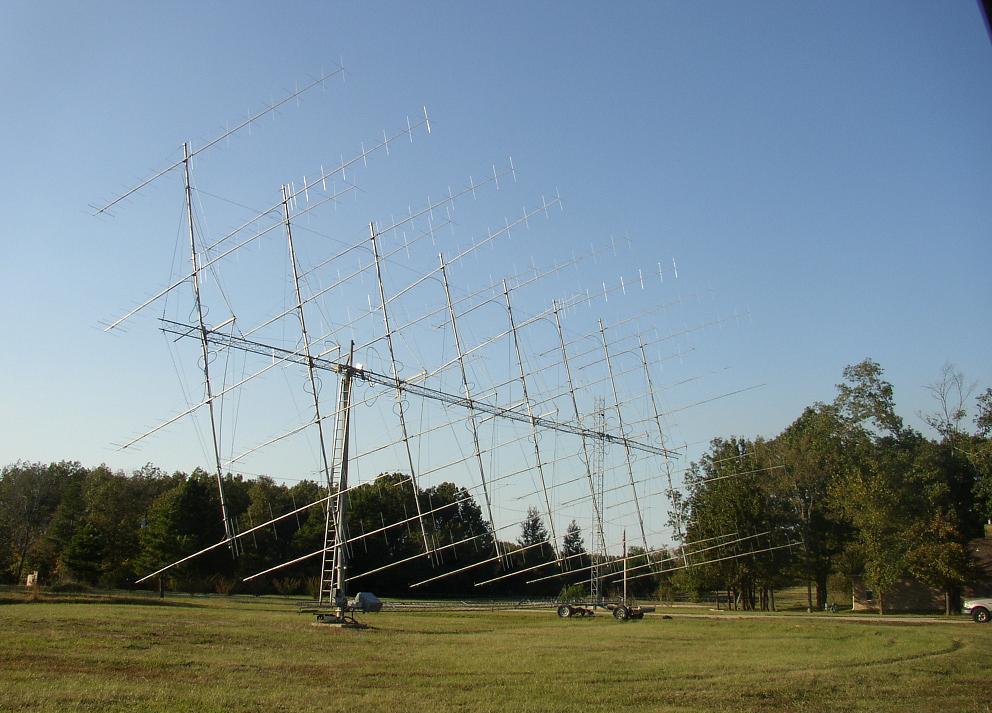

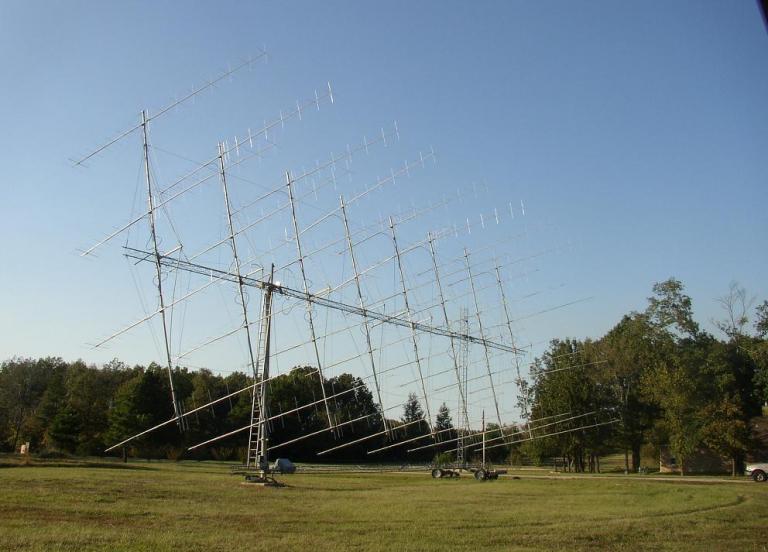

Zijn er nog hobbyisten die ook 32 antennes van 17 elementen willen gaan stacken? Je moet het dan wel meteen goed aanpakken en zorgen dat je zowel de horizontale- als de verticale gepolariseerde signalen kunt ontvangen zoals op de foto te zien is.



Ik was vroeger wel behoorlijk fanatiek in het stacken van antennes maar dit spant toch de kroon.

Ik zat veel meer tijd in de schuur om antennes te bouwen en antennes op te stellen dan TV te kijken.

Ah ja, ieder zijn hobby hè? Als je maar van de straat bent.


aangepast door Sprietje
  • 2 weken later...
cookie monster Superster

cookie monster

Geplaatst:
  • Auteur
Geplaatst:

Die laatste , mmmm , met 32 UHF-antennes , zullen hier nogal raar opkijken :)

C o o kie M o nster

C U L'8'R WEIRDOGAToRS



I was born once , as an invasion of the bodysnatchers ,

but the doctor did get a brain-attack !! my name:



breedbandwurger 1967



casa CM: FTA DVB-S & FTA DVB-S2

  • 2 jaren later...
cookie monster Superster

cookie monster

Geplaatst:
  • Auteur
Geplaatst:

Effe een sjot in z'n ballonnen geven !!

C o o kie M o nster

C U L'8'R WEIRDOGAToRS



I was born once , as an invasion of the bodysnatchers ,

but the doctor did get a brain-attack !! my name:



breedbandwurger 1967



casa CM: FTA DVB-S & FTA DVB-S2

  • 4 jaren later...
JoeC Enthousiasteling

JoeC

Geplaatst:
Geplaatst:
On 5/26/2015 at 1:14 PM, Sprietje said:

Zijn er nog hobbyisten die ook 32 antennes van 17 elementen willen gaan stacken? Je moet het dan wel meteen goed aanpakken en zorgen dat je zowel de horizontale- als de verticale gepolariseerde signalen kunt ontvangen zoals op de foto te zien is.



Ik was vroeger wel behoorlijk fanatiek in het stacken van antennes maar dit spant toch de kroon.

Ik zat veel meer tijd in de schuur om antennes te bouwen en antennes op te stellen dan TV te kijken.

Ah ja, ieder zijn hobby hè? Als je maar van de straat bent.


een wat recenter voorbeeld: http://dg7ybn.de/DL7APV_array/pics/IMG_1929_1600px.jpg  (niet als plaatje want geen https)  bron: http://dg7ybn.de/DL7APV_array/128x_GTV70_11w_by_DL7APV.htm
