Triple LNB bloc 13, 19 & 28 ...

[faqtsbe]

Zijn er Triple LNB blocs voor positie 13, 19 en 28? Zo ja, is dit wel een goed idee? 13 en 28 liggen toch al ver uit elkaar.



Groet, Peter.

[smetje limb.BE]

die heb ik zelf nog niet gezien

dan zou ik toch maar een multyrail erop zetten

[Sprietje]

Nee, die bestaan niet want die satellieten staan veel te ver uit elkaar.

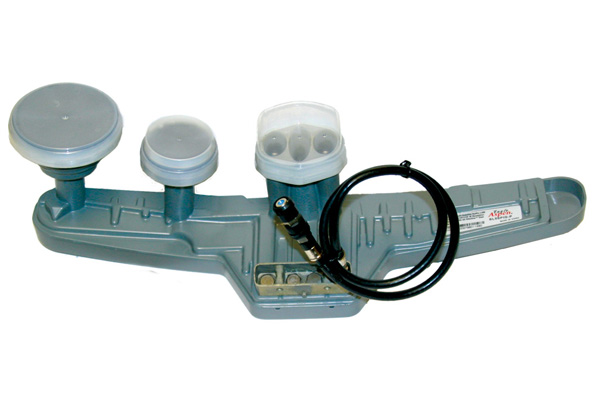

In de USA hebben ze wel van dergelijke gedrochten, zie bijlage met 5 satellietposities.


[smetje limb.BE]

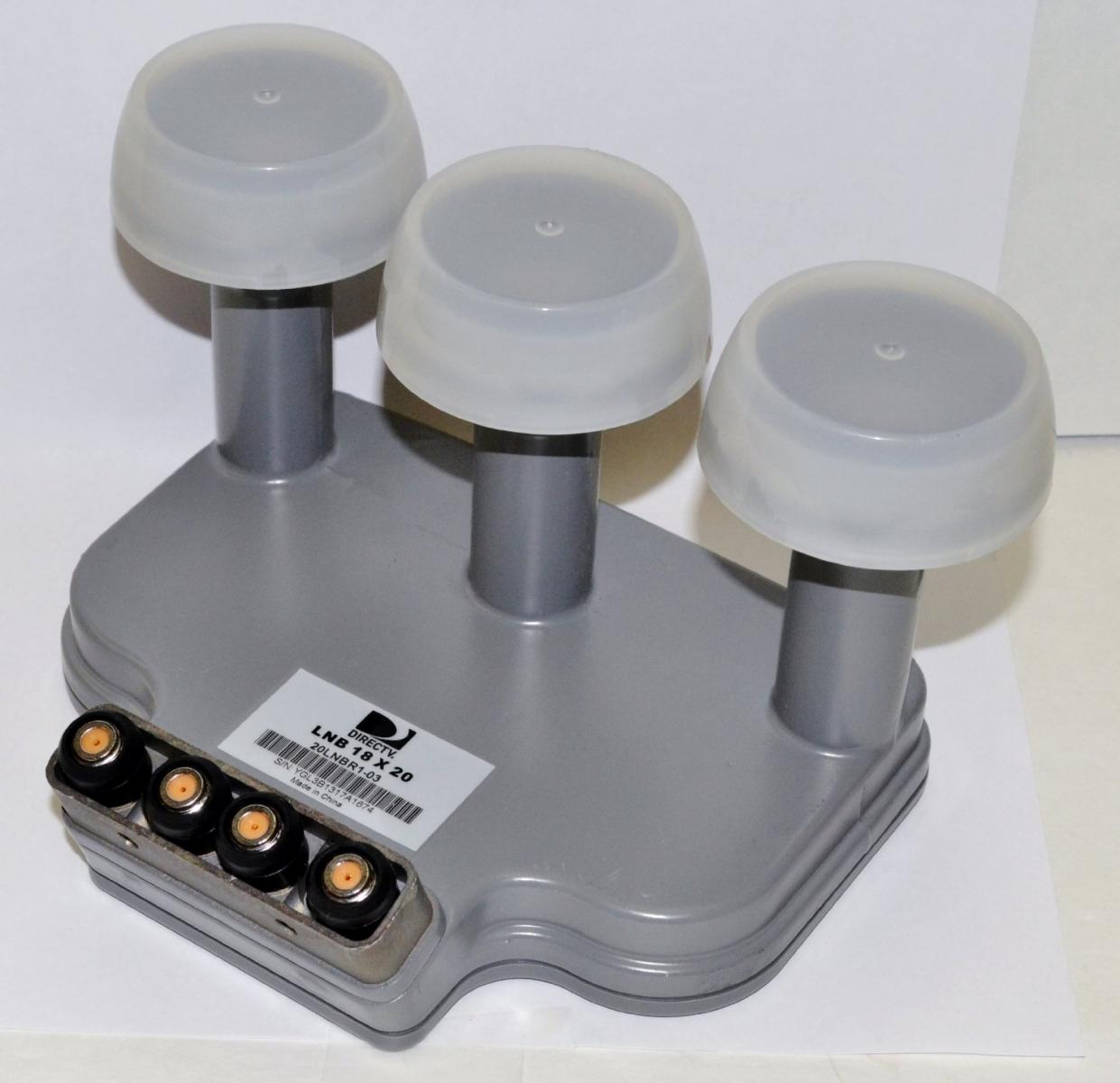

of met deze op een 120m...of wat meer

dit zou ook nog kunnen gaan werken dacht ik

kan het natuurlijk niet testen heb zo geen trippel lnb

misschien dat iemand het hier al eens heeft getest of.......

110*, 119*, and 129*

en zou dat kunnen gaan sprietje ?



6 mei 2015 aangepast door smetje limb.BE

[Sprietje]

Volgens mij is die voor de 101, 110 en 119.
Dit zijn allemaal satellieten met circulaire polarisatie. Daar kun je hier dus niets mee.


[trust]

Volgens mij is die voor de 101, 110 en 119.

Dit zijn allemaal satellieten met circulaire polarisatie. Daar kun je hier dus niets mee.



En ook alleen maar het stuk Ku band van 12.2 tot 12.7 Ghz

[smetje limb.BE]

Volgens mij is die voor de 101, 110 en 119.

Dit zijn allemaal satellieten met circulaire polarisatie. Daar kun je hier dus niets mee.



ok

[Bloe]

Hi

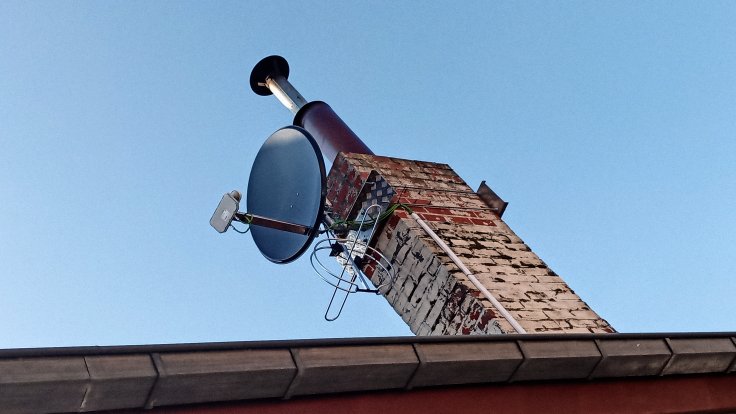

Ik heb een triax 80 met inverto m7 monoblok (9°E, 13°E, 19.2°E, 23.5°E) aangesloten op een xsarius galaxy 4k(zelvde als qviart lunix3 4k) met 2 lijnen om op te nemen en te kijken op zelvde moment naar verschillende satellieten.



Nu zou ik hier met eventueel een switch een 28°E feed bij willen kan dit ?

[Sprietje]

Ja dat kan.

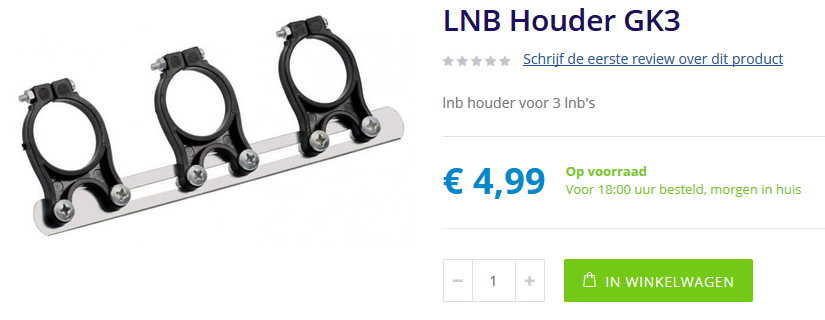

De koppen tussen de Astra 23,5 en 28,35 moet 50mm zijn hart op hart. Voor de 28,35 moet je dus een smalle lnb nemen. Als verbindingsstuk kun je een lnb houder GK3 nemen.

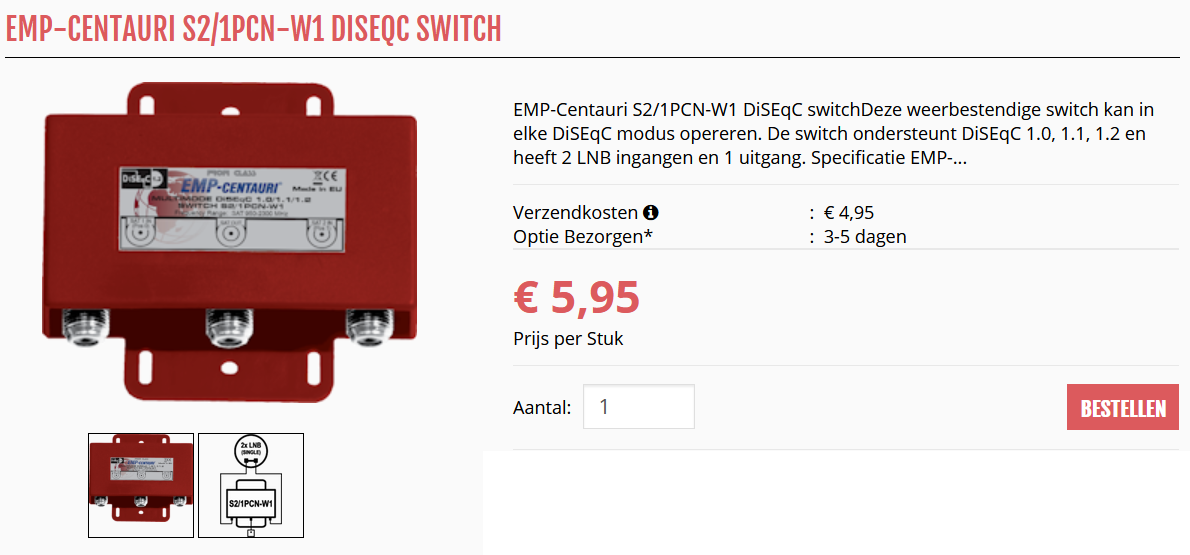

Verder heb je een 1.1 diseqc-switch nodig, bijv. deze: https://www.emp-centauri.cz/index.php?lang=en&page=prodview&id_kateg=1&id_pkateg=20&id=30



[Bloe]

17 uren geleden, Sprietje zei:

Hi

Kan die switch werken met die monoblok (zit al een switch ingebouwd) ?

Welke lnb beveel je aan voor deze setup

 ik neem aan dat de 28.2 op poort E nlb 5 komt te staan? ,

Is allemaal nieuw voor mij heb dus ook even problemen gad om alle 4 de satellieten ingesteld te krijgen, nu werkt alles netjes





[Sprietje]

Beste Bloe

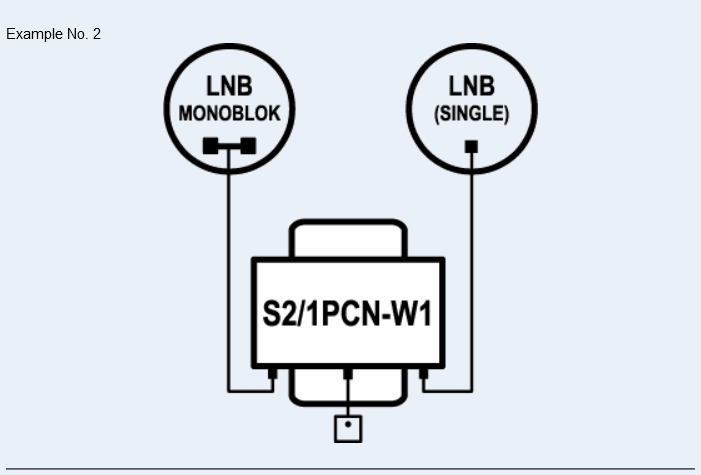

Ik schrijf dat het een 1.1 diseqc-switch is en ik heb de link naar de specificaties van de fabrikant er bij gedaan. Daar kun je ook lezen dat de switch als 1.1 switch te gebruiken is. Ze hebben zelfs een tekening in de specificaties staan dat je met deze switch een losse lnb met een monoblock kunt combineren, zie de bijlage
In de link die ik je stuurde staat ook de PDF datafile, zie:
https://www.emp-centauri.cz/pdf/1003565.pdf



Ja, je moet de 28,35-lnb als nr. 5 invoeren, let wel dat je diseqc-1.0 veranderd in diseqc 1.1 in je ontvanger.
Let wel, als je 2 aansluitngen wilt hebben voor de Astra 28,35, dan heb je 2 diseqc-switches nodig en de twin-lnb.

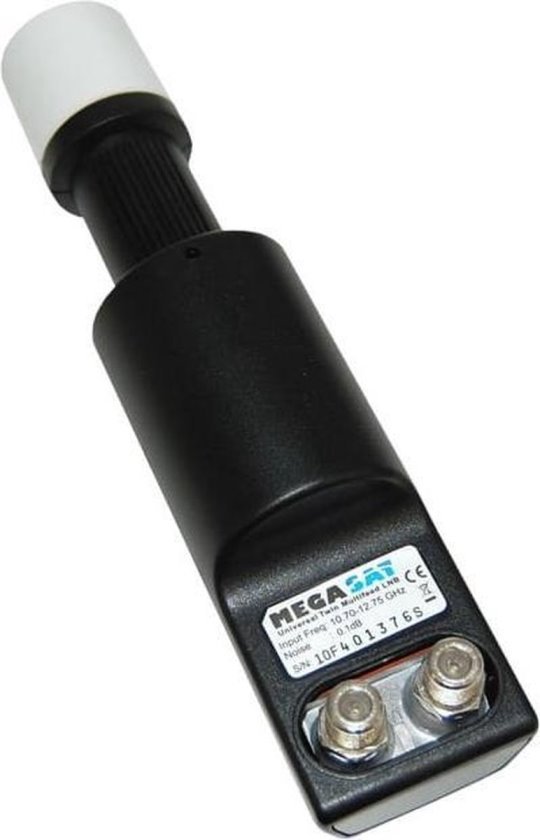

Als lnb zou ik de Megasat twin nemen.



Verder heb je 2 verloopringen 23-40mm nodig.
Van 1 verloopring zaag je 2 smalle verloopringen die net zo dik zijn als de GK3-lnb-houder. Hiervan plaats je 1 smalle ring over de hals van de 23,5-kop en 1 smalle ring over de 19,2e of 13e-hals afhankelijk of de rail lang genoeg is om de 13e te halen.
In de lnb-klem die niet te verschuiven is plaats je de dikke ring en daar zet je de 28,35-lnb in op 50mm afstand h.o.h. van de 23,5-lnb.



[Bloe]

Kun je eens uitleggen hoe de settings voor de monoblok op 9, 13, 19.2, 23,5 moeten zijn (standaard diseqc1.0)

En voor de 28 (megasat)

Dank.

[Sprietje]

Ik weet niet hoe je het bij de Xsarius Galaxy 4k in moet stellen maar zo zou het kunnen:
lnb 1 AA input 1
lnb 2 AB input 1
lnb 3 BA input 1
lnb 4 BB input 1
lnb 5 AA input 2



Op het plaatje van je ontvanger:
Verhoogd voltage           nee
Snelle Diseqc                   nee
Tonebrust                         nee
Diseqc 1.0 commando   nee
Diseqc 1.1 herhaling       nee



[Bloe]

1 uur terug, Sprietje zei:

Ik weet niet hoe je het bij de Xsarius Galaxy 4k in moet stellen maar zo zou het kunnen:
lnb 1 AA input 1
lnb 2 AB input 1
lnb 3 BA input 1
lnb 4 BB input 1
lnb 5 AA input 2



Op het plaatje van je ontvanger:
Verhoogd voltage           nee
Snelle Diseqc                   nee
Tonebrust                         nee
Diseqc 1.0 commando   nee
Diseqc 1.1 herhaling       nee



Moet die dan op diseqc 1.0 staan voor de monoblok en 1.1 voor de singel of allebei op 1.1

AA & AB etc denk ik niet dat het kan op de xsarius (openpli)

Zal deze avond eens kijken om duidelijke foto's te nemen

[Bloe]

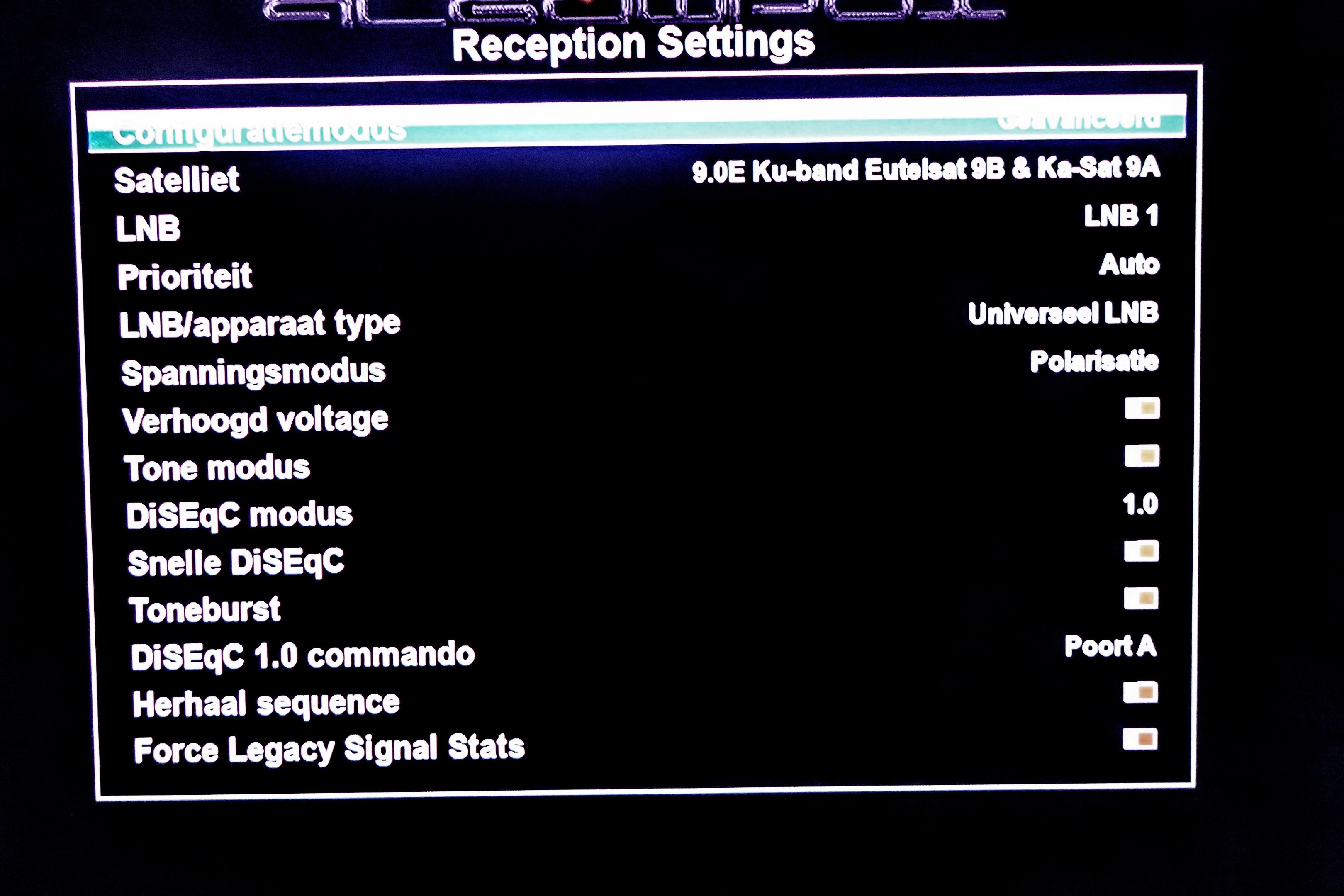

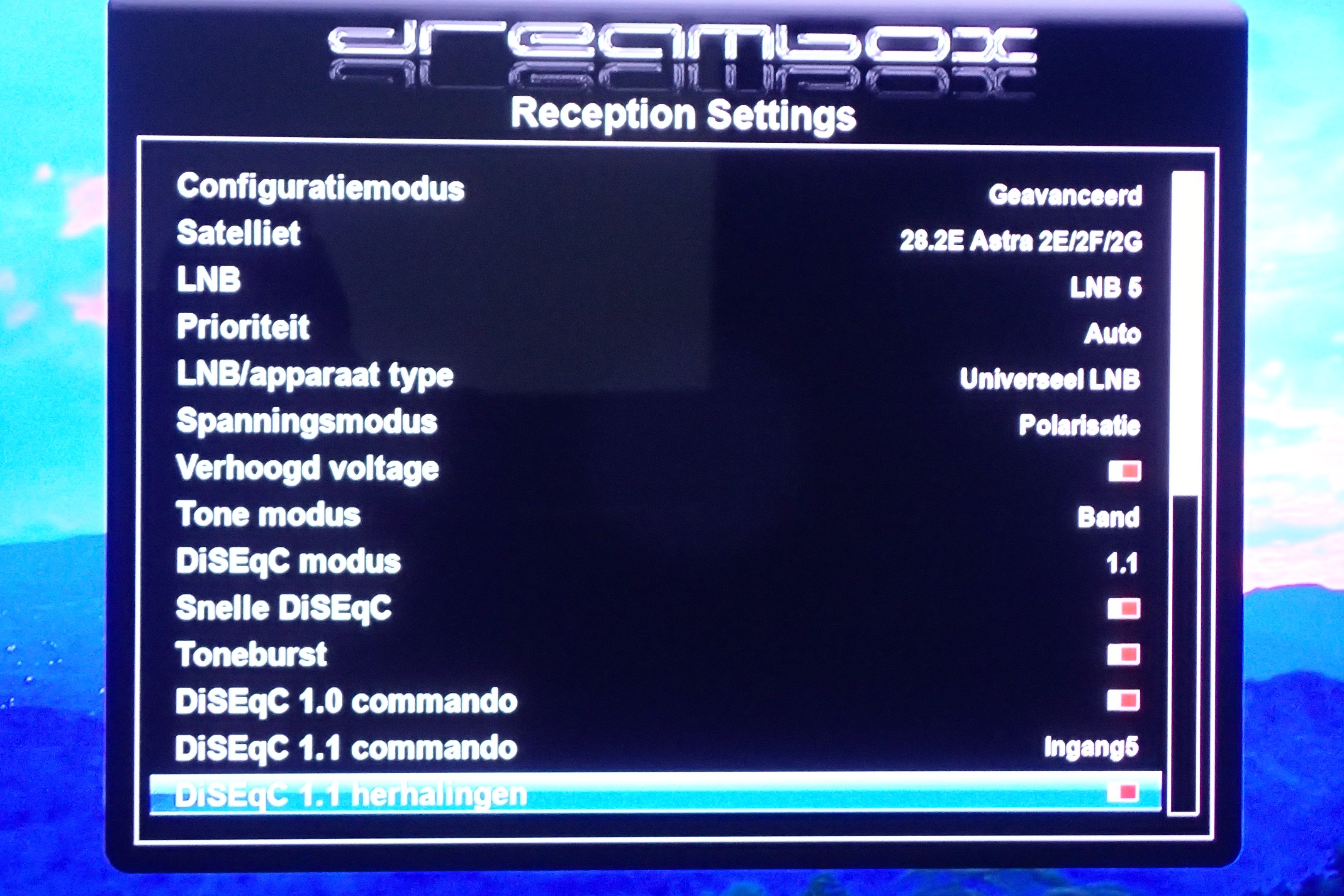

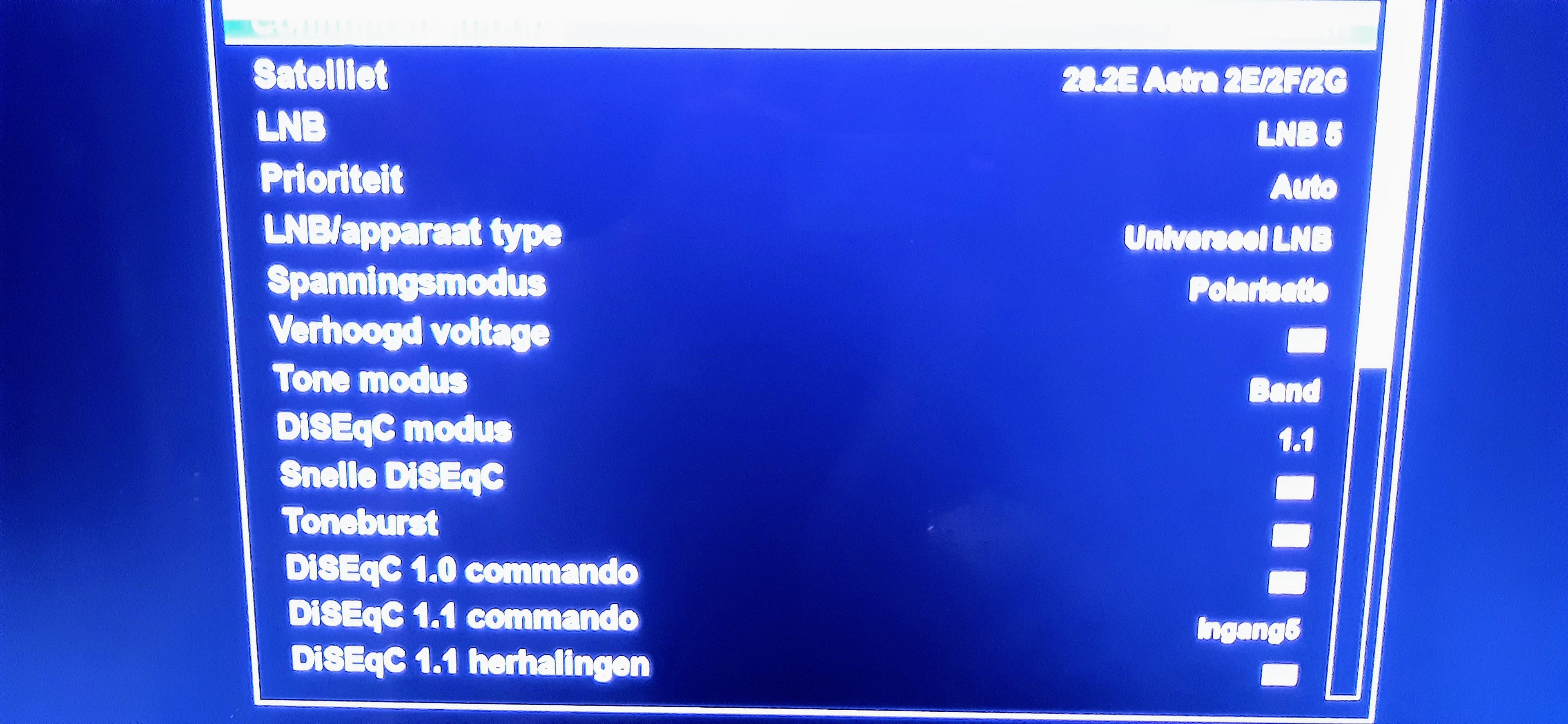

Dit is wat ik heb van settings op de diseqc 1.0 & 1.1
