LNB GT-MO3, afstellen op Astra 3 wil niet lukken

[Walraven]

De LNB staat goed afgesteld op ASTRA-1 maar afstellen op ASTRA-3 wil niet lukken. Hij blijft op 35% staan en hoe ik aan de LNB hoger en lager positioneert er wordt niet gereageerd. Wie weet wat ik verkeerd doet. Bij voorbaat dank.



11 mei 2015 aangepast door Michel
onduidelijke onderwerp titel!

[ceesv]

Tja, misschien is die niet geschikt waar jij hem voor wilt gebruiken.

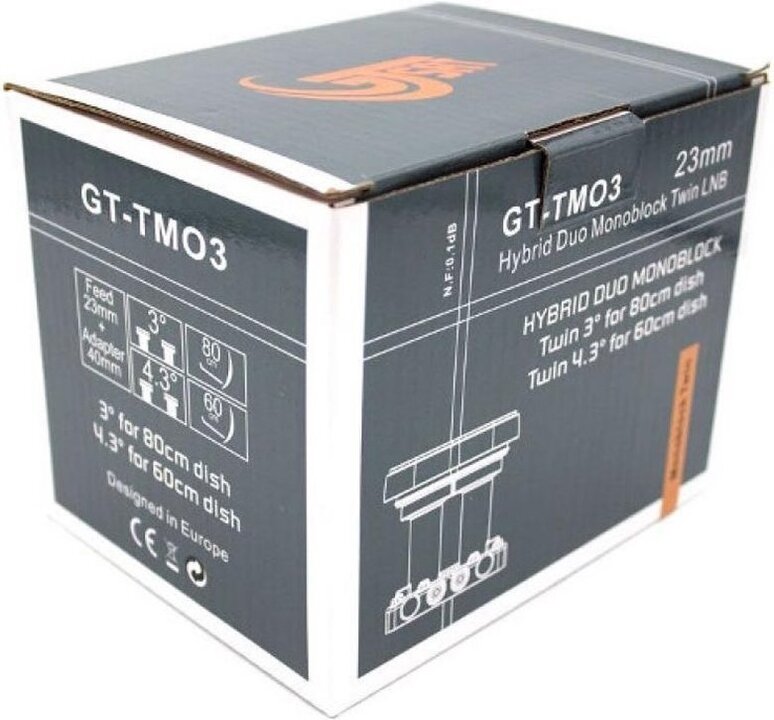

LNB GT-MO3 =   Universal Monoblock 3° Single 23mm Feed LNB



Of voor de schotelmaat waarin je hem hebt gemonteerd.

[Sprietje]

Beste Walraven

Welkom op dit forum

Die duo-lnb kun je gebruiken voor de ontvangst van de Astra 19,2 en 23,5 op een 60cm-schotel.


[Heffy]

@ Walraven:
( De LNB staat goed afgesteld op ASTRA-1 maar afstellen op ASTRA-3 wil niet lukken. Hij blijft op 35% staan en hoe ik aan de LNB hoger en lager positioneert er wordt niet gereageerd. Wie weet wat ik verkeerd doet. Bij voorbaat dank. )


Beste vraagsteller, gebruikers van dit forum,



Ook ik ben dit weekend met dit fenomeen geconfronteerd met hetzelfde type DUO LNB (GT-MO3) op een 64 cm TRIAX schotel met de HD ontvanger M7-SAT801.
(opstelling bij onze caravan te Westendorp, Gelderland, Triax schotel is ongeveer 15 jaar oud. (Maten gewijzigd??) )


In het kort:

Oftewel, ik ontvang de Astra 1 , met de LNB in de center posititie, of de ASTRA 3 met de LNB in de center positie. (diseqc voor de verschillende posities aangepast...),

maar ik krijg met geen mogelijkheid de combinatie Astra 1 en Astra 3 (of andersom..)



Het uiteindelijke resultaat na ruim 1,5 dag proberen is: Ontvangst van ASTRA 3 (center) en ASTRA 2 als sub.

waarbij ik nog even wil opmerken dat de kwaliteit van de Astra 2 iets sterker is dan de Astra 3.



Schotel afgesteld op Astra 3, decoder gereset naar fabrieksinstelling, diseqc op automatisch detecteren, resultaat is Astra 3 op #1 en ASTRA 2 op #2...



Dit zou volgens een ervaren bedrijf niet mogelijk kunnen zijn door de posities van de satelieten en de 3 graden verschil tussen de koppen van de genoemde DUO LNB.


Door het feit dat ik OF de Astra 1 OF de Astra 3 kan ontvangen, kan het ook niet zo zijn dat er een boom oid in de weg staat toch?...



Ondanks dat ik nieuw ben in het afstellen en positioneren van schotels kan ik eigenlijk maar tot een 3-tal conclusies komen:



      - Ik heb de schotel flink verbogen...
        en moet ik dit dus visueel kunnen constanteren.



      - De mast c.q. bevestiging voor de schotel staat niet waterpas.

        ook dit zou mij visueel op moeten vallen toch??
        Het bewegen van deze paal c.q. mast in de diverse richtingen resulteert niet in een beter resultaat....



     - De DUO LNB (GT-MO3) heeft een fabrikagefout....(?).......



Is er soms nog een instelling in de decoder die wij, Walraven en Heffy, over het hoofd zien?



Alvast bedankt voor de reacties.



Met vriendelijke groet,

[Sprietje]

Hoezo Heffy

Pas jij de diseqc aan afhankelijk of je de kop van de Astra 19,2 of 23,5 in de klem staat?

Als jij de Astra 23,5 en 28,2 kunt ontvangen met een duo-lnb, dan heb je de kop van de Astra 19,2 in de klem staan en de schotel op de Astra 23,5 uitgericht. Foute boel dus.
Je moet de kop van de Astra 23,5 in de klem zetten en de schotel op de Astra 23,5 uitrichten. Dan krijg je de Astra 19,2 en 23,5.

Om te controleren of de schotel verbogen is, moet je die op een tafelblad leggen. Hij moet dan overal goed aanliggen.

Als de mast niet waterpas staat, kun je net zo goed een perfecte ontvangst hebben dan als die wel waterpas staat. Je kunt alleen niet meer helemaal van de elevatie schaalverdeling uit gaan.


[ben klever]

@Walraven en @Heffy,



Kontrolleer eens in "Menu - Installatie - LNB Configuratie".

Deze moet ingesteld staan op:

Astra1 op DiSEqC 1.0   #1

Astra 3 op DiSEqC 1.0  #2



Staan deze anders dan staat de schotel en DUO LNB niet naar de juiste satelliet gericht.



 "DiSEqC op automatisch detecteren" pakt dan ook de verkeerde satellieten.

[Heffy]

Hoi Sprietje,



Dank voor je reactie,



Ben ik dan werkelijk "zo blond" geweest dat ik de koppen verwisseld heb..



Met de DUO LNB GT-MO3 ben ik ervan uitgegaan dat de rechterkop de Astra 19,2  en de linkerkop de Astra  23,5 zou zijn.

(kijkend  IN de schotel)

op de LNB zelf vind ik geen aanduiding hierover.



Wanneer ik dus goed lees, zou het wisselen van de posities van de lnb's een ander resultaat opleveren.



Sprietje, dank voor je uitleg, ik ga ermee aan het werk...



Helaas kan ik je (jullie) hierover pas volgend weekend berichten..



Met vriendelijke groet,

Heffy

[Heffy]

@ ben klever



Sorry, maar ik heb hierin al, al de mogelijkheden geprobeert.



Dank voor de reactie..



Met vriendelijke groet,

Heffy

[Sprietje]

Hier heb je een afbeelding welke kop van de Astra 3 (23,5) is.

10 mei 2015 aangepast door Sprietje

[Heffy]

@ Sprietje



Dank voor de bevestiging (afbeelding) dat ik toch ook weer niet zo blond ben geweest...



Hierbij dan ook een foto van de bewuste schotel, met Astra 3 en Astra 2 op een DUO LNB (GT-MO3) op een 64 cm TRIAX schotel met de HD ontvanger M7-SAT801





Na het (grofweg) uitrichten van de schotel middels kompas etc. had ik direct signaal op Astra 3, decoder gereset en automatisch de diseqc instelling laten detecteren met als resultaat : Astra 3 op #1 en Astra 2 op #2

De HD kanalen van Astra 3 geven goed beeld evenals de vrij te ontvangen kanalen op Astra 2.

Signaalsterkte op beide tussen de 73 en 78 %, Kwaliteit tussen 78 en 81 %...



Iemand nog ideeen ....



Alvast weer bedankt

[Sprietje]

Ja, je hebt de schotel uitgericht op de Astra 28,2 en dan klopt het helemaal dat de Astra 23,5 diseqc positie 1 heeft en de Astra 28,2 diseqc positie 2. Immers de rechtse kop op je foto heeft positie 1 waar je normaal de Astra 19,2 mee ontvangt en de linker kop positie 2 waar je normaal de Astra 23,5 mee ontvangt.

De schotel dus iets naar het zuiden draaien. Dan ontvang je de Astra 19,2 i.p.v. de Astra 28,2.

[ben klever]

@Walraven en @Heffy,

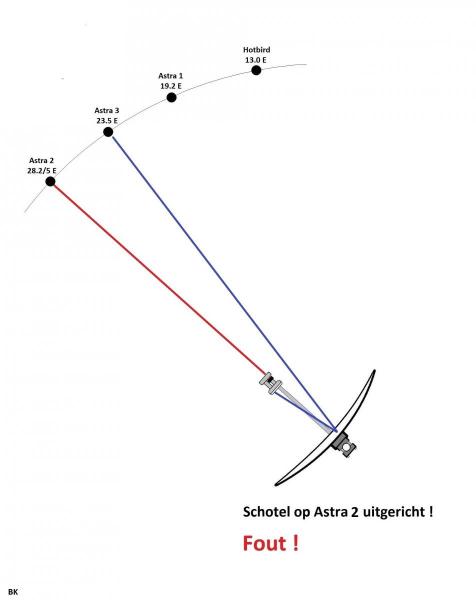

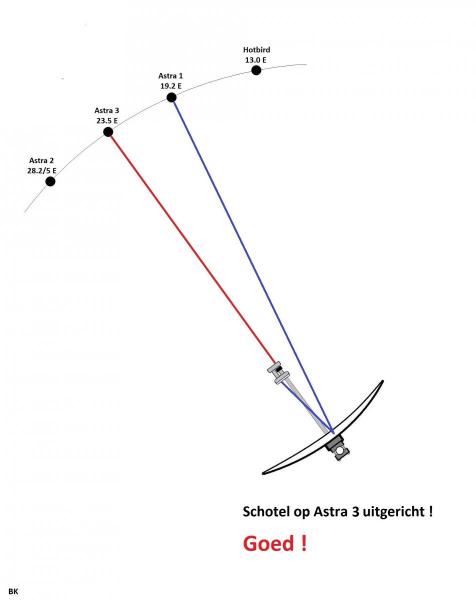

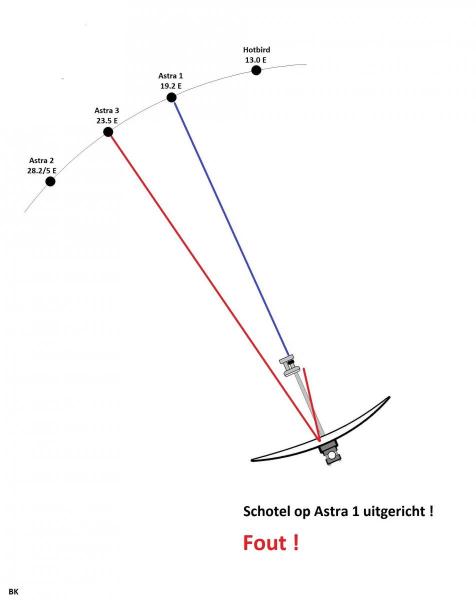

Mischien dat onderstaande afbeeldingen jullie wat meer inzicht en duidelijkheid kan verschaffen.

Het wordt dan beter duidelijk wat Sprietje bedoeld.







[Sprietje]

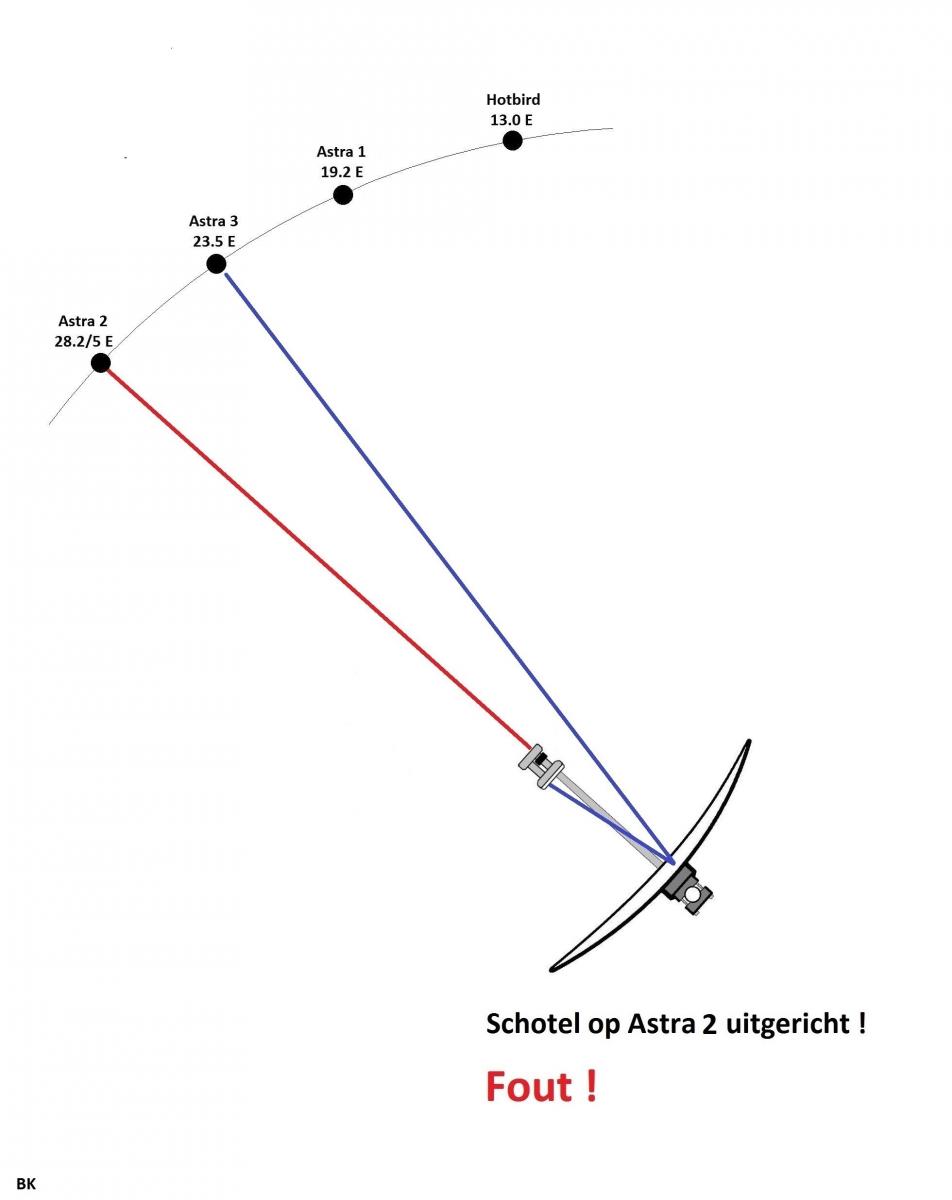

Mooi gedaan Ben. De laatste afbeelding is de situatie die Heffy nu waarschijnlijk heeft.

[ben klever]

Ik kan me wel voorstellen dat als je niet weet waar de satelliet zich bevindt er zulke situaties kunnen ontstaan.

[Heffy]

@ Ben -> Miniaturen...



SUPER bedankt voor de duidelijke afbeeldingen, ik was voornemens te gaan zoeken naar soortgelijke afbeeldingen maar door je vooruitziende blik is dit ook niet meer nodig.



Mijn Diseqc gedachtenkronkel...:
Dit hield in dat ik de diseqc positie van de Center LNB automatisch aan #1 en de SUB LNB aan #2 koppelde.

Echter, na het lezen van diseqc informatie werd mij duidelijk dat DISEQC een protocol is, en dus niets met de positie van de LNB van doen heeft, maar dus feitelijk bepaald welk sateliet signaal er naar de decoder wordt doorgelaten... (eventjes heel simpel neergezet..)

Ik vermeld dit maar even voor anderen welke eventueel  een soortgelijke gedachtenkronkel bezigen...



De kwartjes beginnen te vallen en ik ga vrijdag proberen er een hele euro van te maken en ik laat zeker even weten of het gelukt is...



Ben en Sprietje.... hartelijk dank voor de bijdragen..



Heffy
