Signaalsterkte Astra 19.2 met een Triax 78 + multiblock

[satmad]

Hallo,



Sinds korte tijd maak ik gebruik van een Triax 78 met een multiblock waar 4 Inverto LNB op zitten.

Ik heb via de link https://www.sat4all.com/forums/topic/267237-triax-78-met-multiblock-4-lnbs-plaatsenduidelijke-uitleg-met-fotos/ de instructie opgevolgd.



Echter als ik schotel afstem op de Astra 19.2 dan komt de signaalsterkte uit op 80%.

Is dit normaal of moet dit 100% zijn.



En heeft dit ook gevolgen door de signaalsterkte van de andere lnb die kijken naar de Hotbird, Astra 23.5 en Asta 28.2 ?



Hopende kan iemand mij hermee helpen.

[Sprietje]

Bedoel je signaalsterkte of signaalkwaliteit? Signaalsterkte is van weinig belang.
En nee, met een Triax 78 zul je normaal gesproken geen 100% signaalkwaliteit halen.
Welke Inverto-lnb's heb je?
In welke plaats of regio staat de schotel?

[ben klever]

Hallo satmad,



In de link gebruikt hij de DM800 ontvanger.

Elk merk ontvanger geeft zo zijn eigen signaalsterkte aan.

Welke ontvanger heb je gebruikt ?

[satmad]

LNB die ik gebruik is de Inverto Black Ultra Twin HGLN 40mm, vanuit Tilburg.

En ja ik bedoel signaalkwaliteit.



De ontvanger is een VU+ Duo2

[Sprietje]

Tja, dat past niet, een Inverto-lnb met een kop van 60mm op een Triax 78. Dan komen ze een heel eind naast de juiste positie te staan en zal de ontvangst navenant zijn. Je moet je bedenken dat de afstand tussen de Astra 19,2 en 23,5-lnb op een Triax 78 slechts 47mm moet zijn en dat terwijl ze niet dichter van 58,5mm van elkaar kunnen hart op hart. Een afwijking van maar liefst 11,5mm. Dat kan wel op een Triax 88.


[satmad]

Hallo Sprietje, misschien snap ik het niet, maar waarom wordt er dan 40mm aangegeven  (Inverto Black Ultra Twin HGLN 40mm)

[Sprietje]

40mm dat is de diameter van de hals. De kop is 59,5mm, zie: http://www.inverto.tv/products/product.php?section=1&id=68


[satmad]

Ik heb het even nagekeken maar ik heb toch een Triax 88, dus als jij Sprietje dan verder kan uitleggen betreffende mijn bovenstaande vraag dan zou ik dit zeer op prijs stellen.

[Sprietje]

Dus jou schotel is 85cm breed en 95cm hoog op de spiegel gemeten?

[satmad]

Inderdaad dit zijn de afmetingen. Hoezo heeft dit invloed als het een kleinere afmeting is ?

[Sprietje]

Ja, bij een kleinere schotel staan de lnb's dichter op de schotel en moeten ze daardoor ook dichter bij elkaar staan. Maar goed, als jij een Triax 88 hebt, ga ik de afstelling wel voor je uitrekenen.


[satmad]

Okay ik hoor graag van jou.

[satmad]

Hoi Sprietje, was het nog gelukt om de afstelling met een Triax te berekenen. Woonachtig in Tilburg. Ik wil je niet opjagen maar op dit moment kan ik niet tv kijken...

[Sprietje]

Beste satmad

ik heb het volgende voor een Triax 88 uitgerekend voor Tilburg met Inverto Black Ultra:

Plaats de rail zodat het gat in het midden in de onderste groef zit.
Monteer alle lnb's zodat de kop 5-6mm van de lnb-klem staan.
Plaats de Astra 19,2-lnb met de houder op 3mm van de lnb-arm.
Plaats de lnb's lnb's van de Astra 19,2, de 23,5 en de Astra 28,2 zodat de koppen tegen elkaar staan.
Plaats de lnb van de Hotbird op 78mm van de Astra 19,2-lnb, d.w.z. gemeten aan de voorzijde van de lnb van kuiltje tot kuiltje.
Zet de rail 10,34 graden schuin. D.w.z. de kop van de Hotbird 13 moet 35mm lager staan dan de kop van de Astra 28,2. Dit kun je meten met een waterpas en een rolmaat.
Stel de skew van de lnb's als volgt in:
Hotbird 13 op 6 graden
Astra 19,2 op 4 graden
Astra 23,5 op 7 graden
Astra 18,2 op 10 graden
d.w.z. met de wijzers van de klok meegedraaid als je naar de binnenzijde van de schotel kijkt t.o.v. verticaal, dus niet t.o.v. de rail.

Stel de elevatie van de schotel in op 29,3 graden.
Richt nu de schotel uit op de Astra 23,5, niet op de Astra 19,2 want die lnb staat er 3mm naast.
Doe dit met de uiterste precisie zodat je echt de maximale signaalkwaliteit hebt bereikt want dit bepaalt ook de kwaliteit voor de overige 3 satellieten.


[satmad]

Op de eerste plaatst bedankt voor je reactie Sprietje.

Echter lk ben een leek op het gebied van satelliet. Daarom had ik nog een paar vragen, hopende kan je deze beantwoorden.



- Wat bedoel jij met  "Monteer alle lnb's zodat de kop 5-6mm van de lnb-klem staan ", wat bedoel je daarmee.

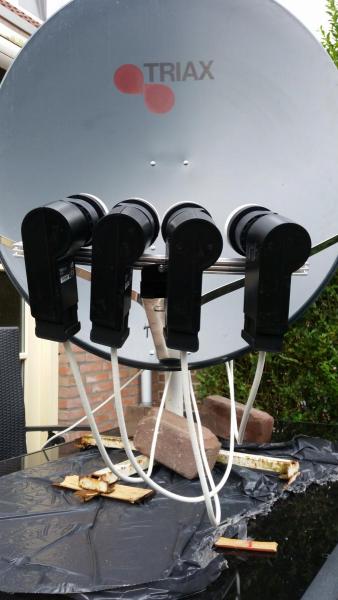

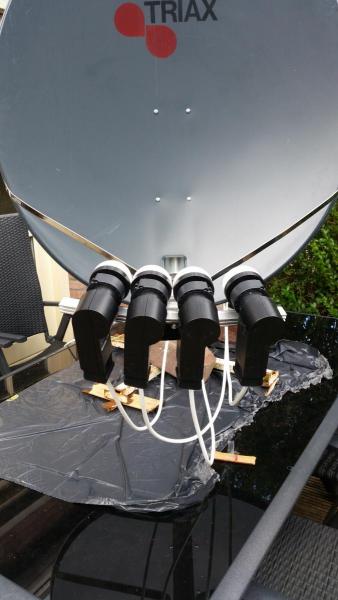

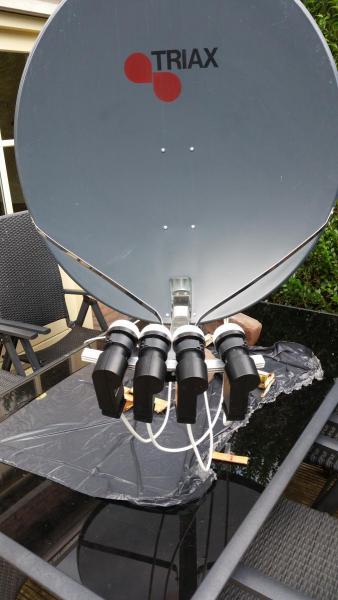

- De LNB van Astra 19,2 dient  normaal gesproken aan de linkerkant te zitten van de multiblock (zie afbeelding), hoe is het in dit geval en waar plaats ik de lnb voor de Astra 23,5 en de Astra 28,2.

-Klopt het dat de Hotbird LNB  aan de linkerkant van de triax multiblock moet worden geplaatst. En wat bedoel jij met "van kuiltje tot kuiltje."

-En hoe stel ik de skew in





12 mei 2015 aangepast door satmad
