DIY Triple LNB voor Triax 78 schotel

[ben klever]

Een eerste aanzet om de "Knutselhoek" een eerste leven in te blazen !

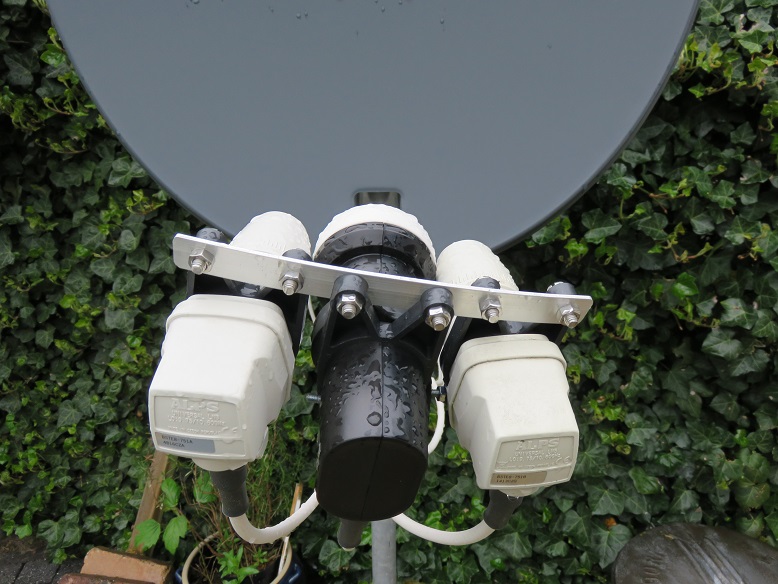

DIY Triple LNB voor Triax 78 schotel.

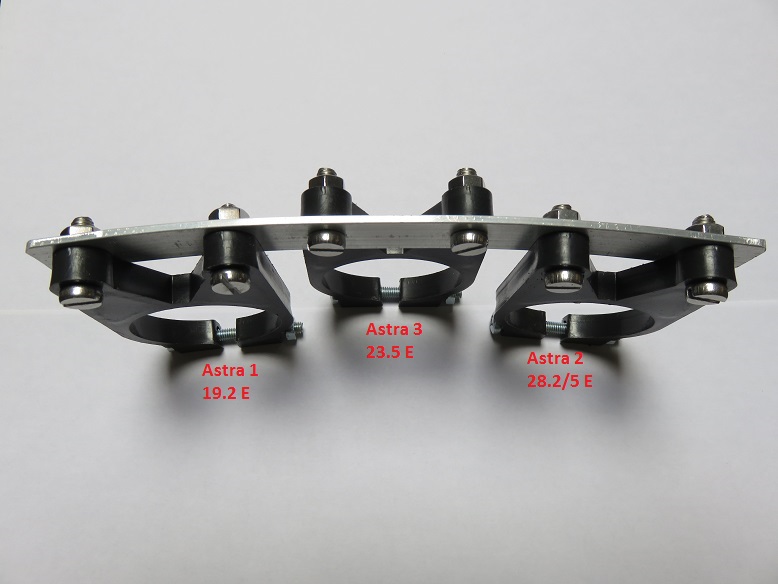

De LNB houders, hiervoor gebruikt, zijn afkomstig van een GK3 rail.

Deze zijn gemonteerd op een strip aluminium met een lengte van 155 x 15 mm.



Met deze opstelling meet ik de volgende waarden:



   SAT               TP                C/N dB

- Astra 1  11.185 V 22.000      15.2

- Astra 3  11.914 H 29.900      15.2

- Astra 2  10.847 V 23.000      15.9



Indien belangstelling volgt nog een tekening met maten.



Ben



[wortellica]

Ziet er goed uit hoor

[Sprietje]

Ben, dat heb je mooi gemaakt. Dit ziet er heel wat beter uit dan de standaard strip die bij die klemmen hoort met het lange slobgat  en ook veel te lang is voor deze opstelling.
De koppen van de twee ALPS-lnb's staan strak tegen de kop van de Inverto-lnb aan zie ik en dat moet ook zo i.v.m. de afstanden van de lnb's.
Ook omdat je de klemmen versprongen op de strip hebt geplaatst, kun je ook altijd prima bij de klembouten komen waardoor je de skew-instelling en afstand tot de schotel altijd na kunt stellen.
Zou je de tekening van die aluminium strip ook willen maken?

Dan nog even een opmerking:
Dit gaat natuurlijk uitstekend werken maar het kan nog een fractie beter.
Omdat de satellieten op de Clarkebelt boog staan, moeten de lnb's feitelijk in een holle boog staan om de signalen optimaal te ontvangen.

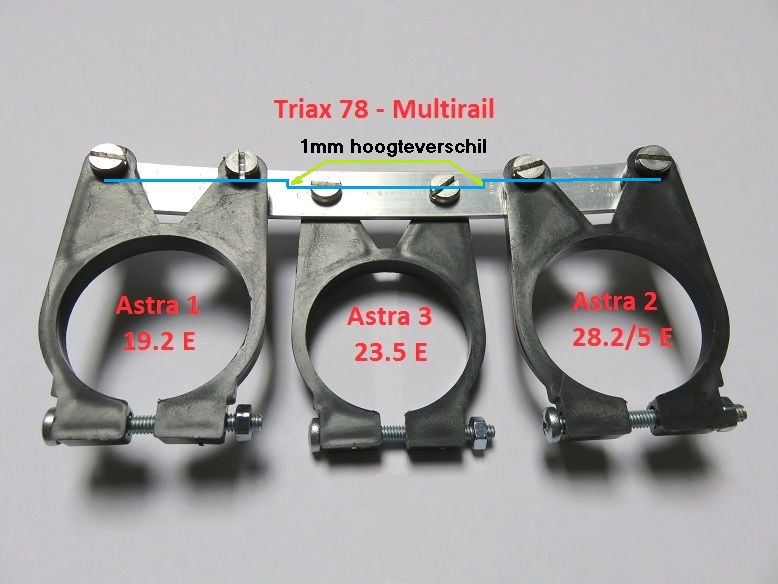

Ik heb het voor deze opstelling even uitgerekend en de middelste lnb zou feitelijk 1,2mm lager moeten staan dan de twee buitenste lnb's.
Omdat we natuurlijk niet op 0,2mm moeten kijken, heb ik dit afgerond op 1mm en heb dit aangegeven in de bijlage. Omdat je de gaten toch in de strip moet boren, is het weinig moeite om met dit verschil rekening te houden.
Tja elke procent signaalverbetering is meegenomen niet waar?


[Michel]

Hoi Ben,



Bedankt voor je interessante bijdrage.



Ik zou de tekening ook nog even plaatsen. Dan is het compleet!



Mvg,



Michel

[ben klever]

@Sprietje,



Bij dit eerste ontwerp had ik al rekening gehouden met de Clarbelt maar is op de genomen foto niet goed te zien.

De standaard meegeleverde lompe boutjes (M6x20) had ik in dit ontwerp vervangen door M5x16 RVS.

Inmiddels ben ik gestart met een nieuw ontwerp met M4x16 RVS boutjes met verzonken kop.

Van dit ontwerp maak ik een duidelijke tekening met maten en plaatjes.



@Michel,



De tekening is in de maak en wordt straks gepubliceerd.

[wiz]

ziet er echt goed uit!

[ben klever]

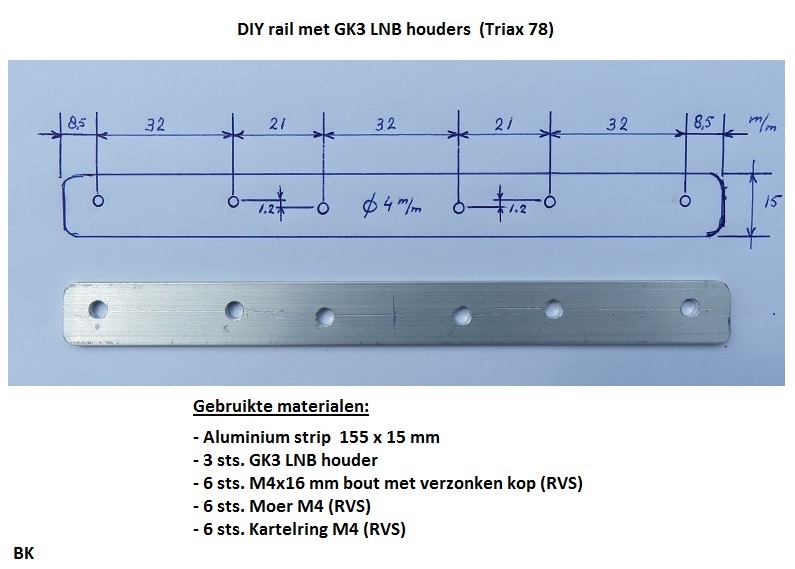

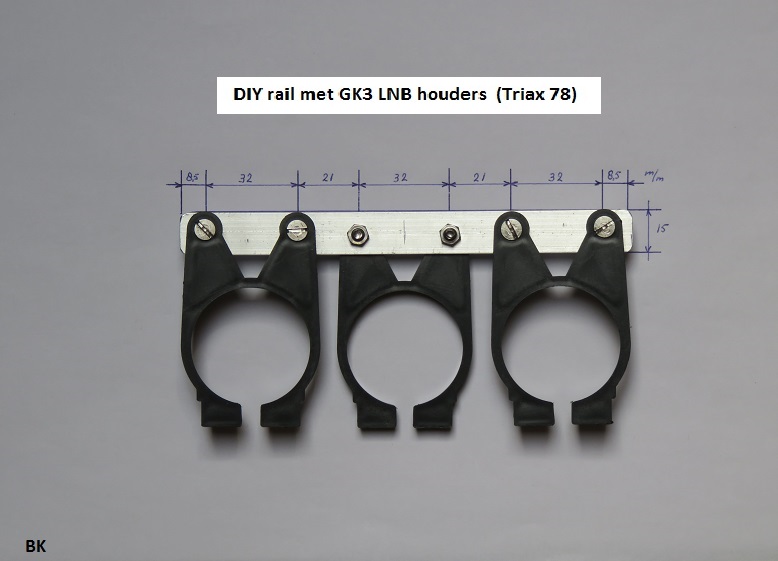

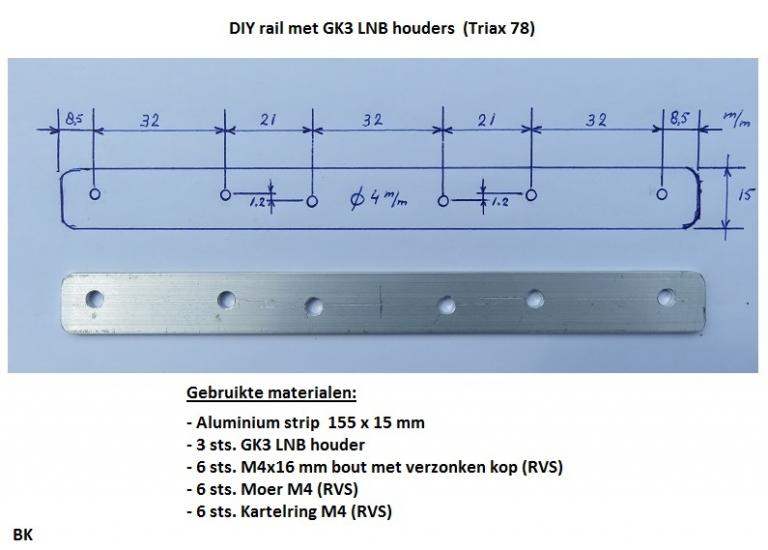

Hierbij de beloofde tekening met maten.



De test-resultaten op een Triax 78 schotel volgen nog....



Ben



[Eduard07]

@Ben, ziet er mooi uit met die rvs afwerking. Hele verbetering.



Heeft het misschien toegevoegde waarde als je i.p.v. gaten verticale sleufjes in de strip boort, zodat je enige speling hebt bij het instellen van de hoogte van de lnb's i.v.m. finetuning?

17 mei 2015 aangepast door Eduard07

[ben klever]

@Eduard07,



Het eerste ontwerp was uitgevoerd met sleufgaten, heb hiermee de max. waarden ingesteld, en deze maten op papier gezet.

De gebruikte LNB's moesten, bij de Triax 78, tegen elkaar worden gezet voor de beste waarden.

De LNB's staan al op de juiste hoogte en volgen de Clarkbelt.

De schuinstand is natuurlijk belangrijk en verschilt per lokatie.

Natuurlijk is iedereen vrij om sleufgaten te maken voor finetuning, maar dit gaf bij dit ontwerp wienig of geen verbetering.



Ben

[ben klever]

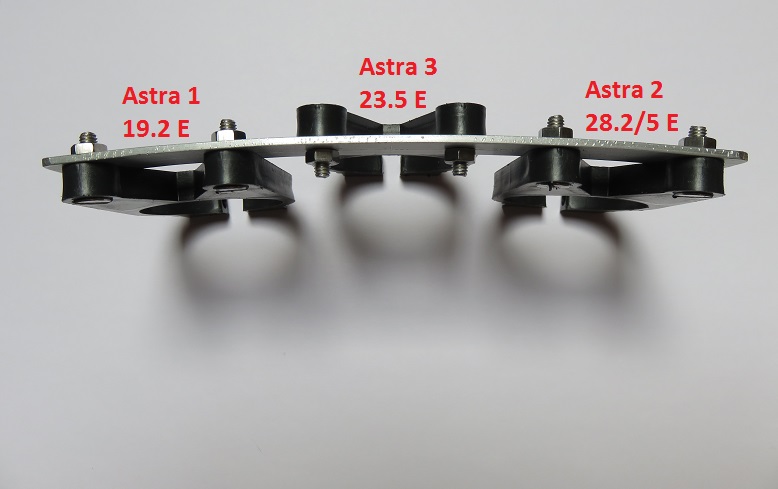

Nog een plaatje behorende bij bericht #7.



[Sprietje]

Ben, heb jij enig idee, hoe de signaalkwaliteit van deze opstelling zich verhoudt t.o.v. een CanalDigitaal triple-lnb die op een Triax 78 is gemonteerd?


[ben klever]

Sprietje,



Ik heb 2 Triple LNB's gehad maar helaas niet meer in mijn bezit, dus kan momenteel geen vergelijk maken.

Deze Triple LNB's zijn geplaatst op een Triax 64 schotel.

[ben klever]

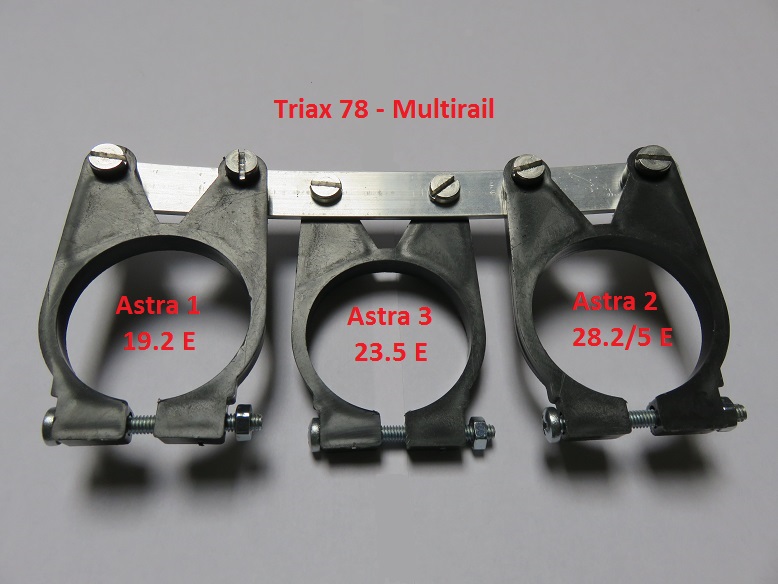

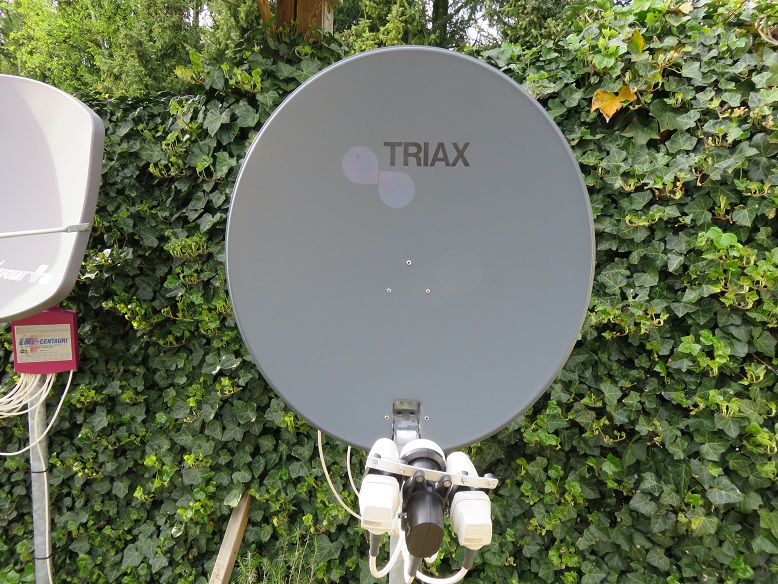

Vandaag een test-opstelling, met gewijzigde rail, uitgevoerd. (Zie bericht #7)

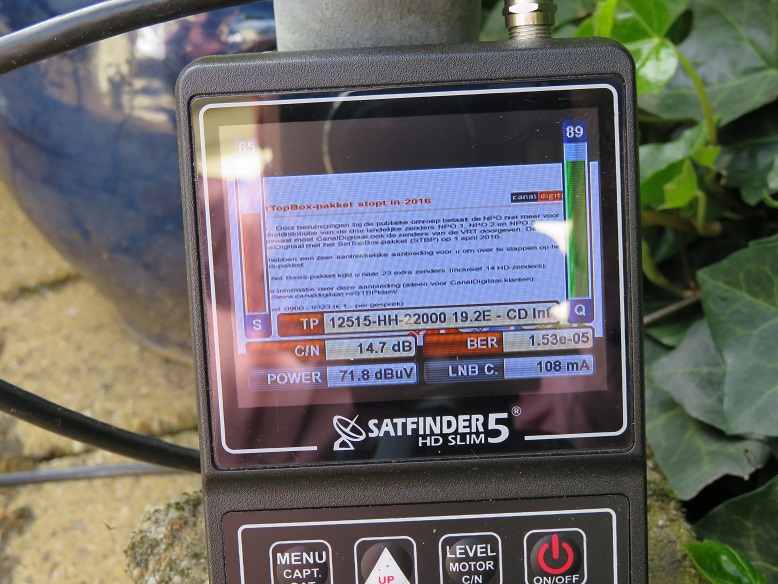

Met deze opstelling meet ik de volgende waarden:



   SAT                 TP                     C/N dB     Q

- Astra 1  12.515 H 22.000  5/6      14.7       89

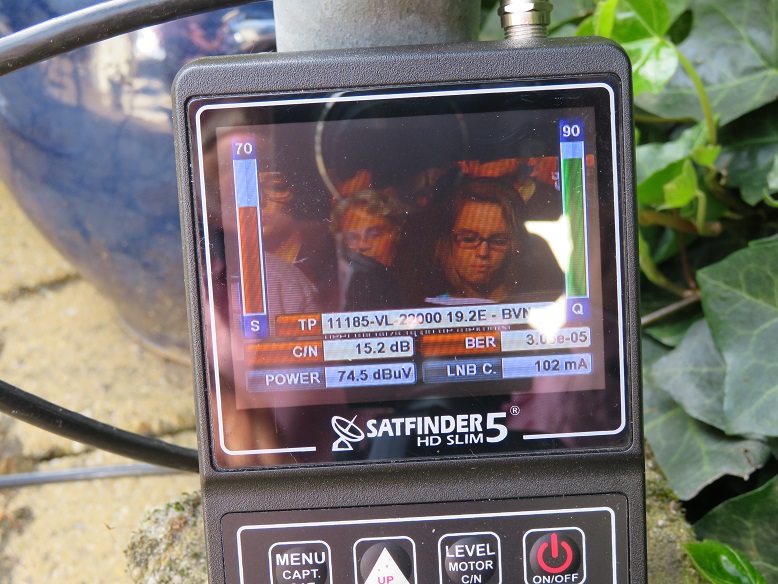

- Astra 1  11.185 V 22.000  5/6      15.2       90

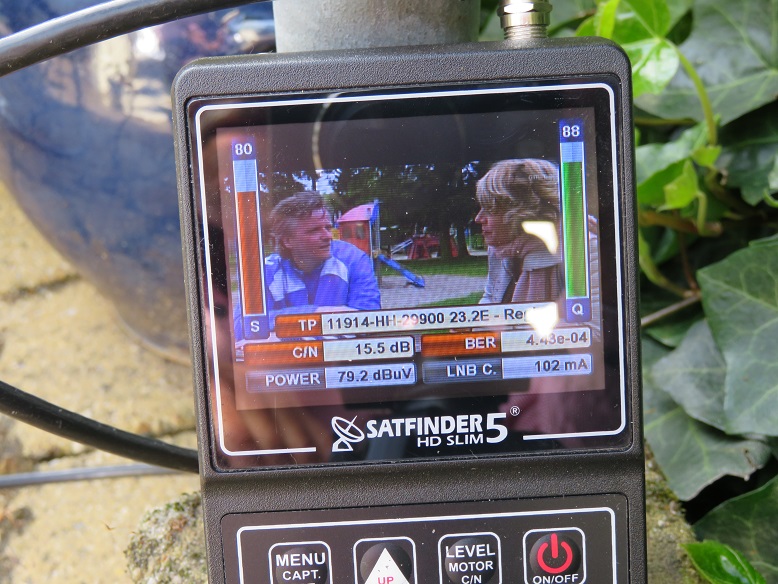

- Astra 3  11.914 H 29.900  2/3      15.5       88

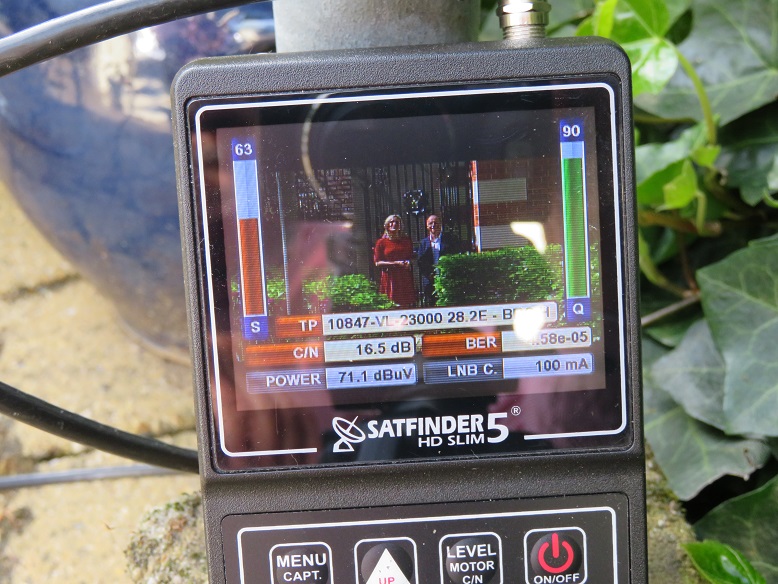

- Astra 2  10.847 V 23.000  2/3      16.5       90



De locatie, van deze opstelling, is west gelderland.

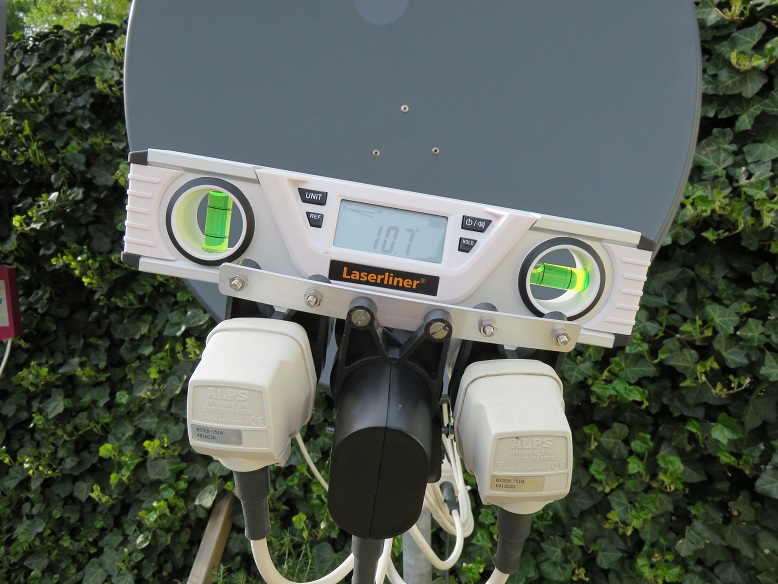

De skew v.d. rail kan tot max. 15 graden gezet worden.

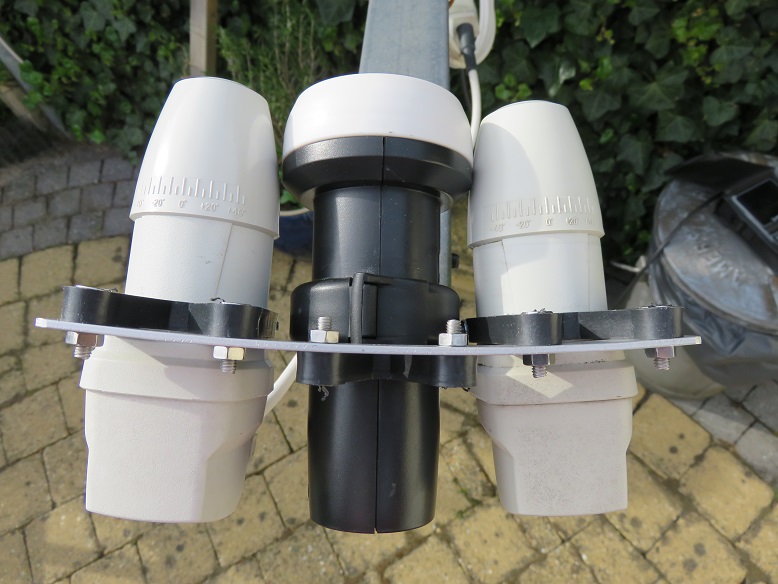

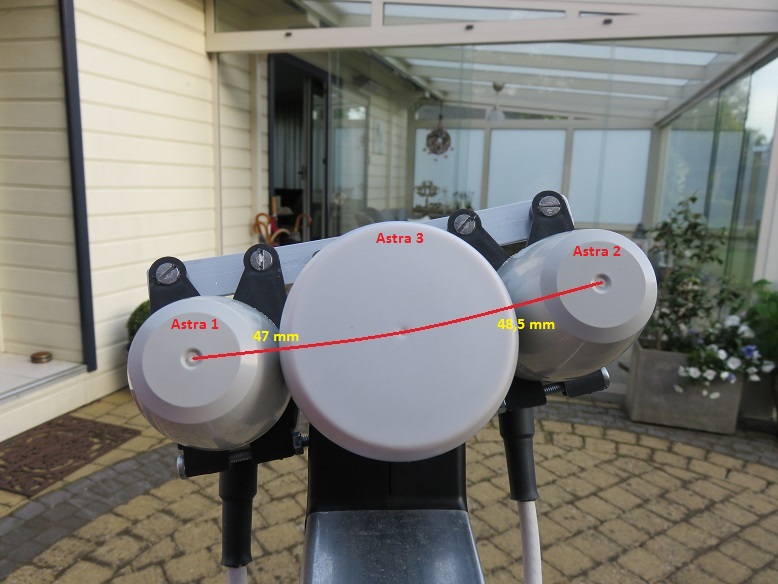

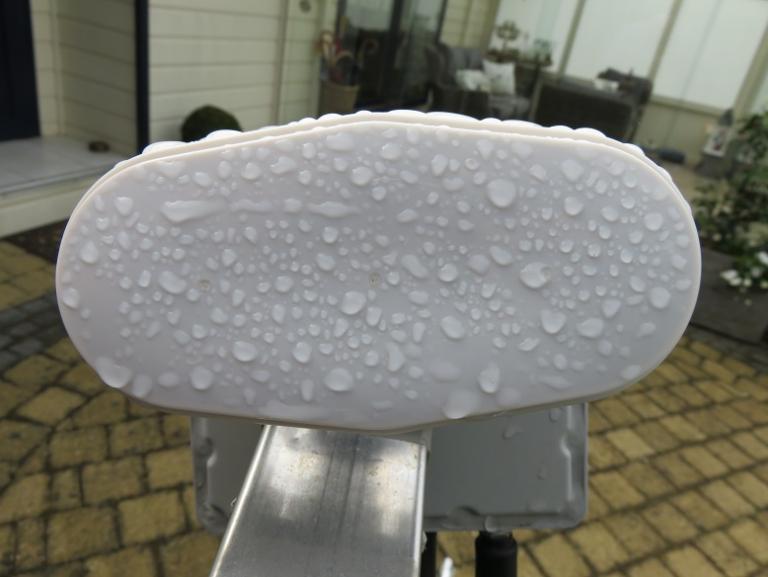

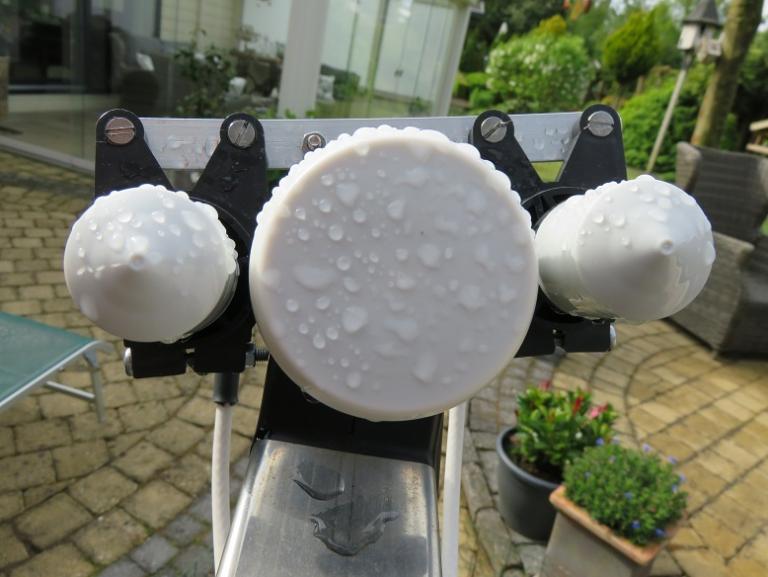

Onderstaande afbeeldingen geven wat meer duidelijkheid.



Ben



[ben klever]

@Sprietje,



Ik kan deze week wel de signaalkwaliteit v.e. Triple LNB, op een Triax 64, opmeten.

Deze waarden wil ik, uit nieuwschierigheid, eerst weten.



Misschien zijn er sat4all leden, met een Triple LNB op een Triax 74 schotel , bereid om wat waarden door te geven ?

[Sprietje]

Ben, ik zie dat je de lnb's toch flink ver naar voren hebt staan, dus naar de schotel toe. Had je hiermee ook de beste signaalkwaliteit?
