DIY Triple LNB voor Triax 78 schotel

[ben klever]

Beste Sprietje,



Je hebt helemaal gelijk als je het van de financiële kant gaat bekijken en je wilt 4 aansluitingen.

Nogmaals het is een test-case en niet zozeer bedoeld uit kostenoverweging.



Het heeft ook nog wat vragen bij jou opgeroepen die je stelde in bericht #11 en #20 en op deze wijze

van  vergelijken kwam er toch iets zinsvol naar voren.



Ik heb het topic "Wat is de invloed van waterdruppels op SMALL FEED LNB's" even losgelaten en

de Megasat LNB, die redelijk uit de testen naar voren kwam, gebruikt om de "DIY Triple LNB " te

completeren.



Het testen blijf ik nog tot a.s. maandag uitvoeren dan moet de, toch wel loodzware, CD Triple LNB weer

terug naar de rechtmatige eigenaar.



Ben



[Sprietje]

Dat ziet er ook weer heel mooi uit Ben. Waarschijnlijk haal je nu op de buitenste lnb's ook nog mooiere waardes.


[ben klever]

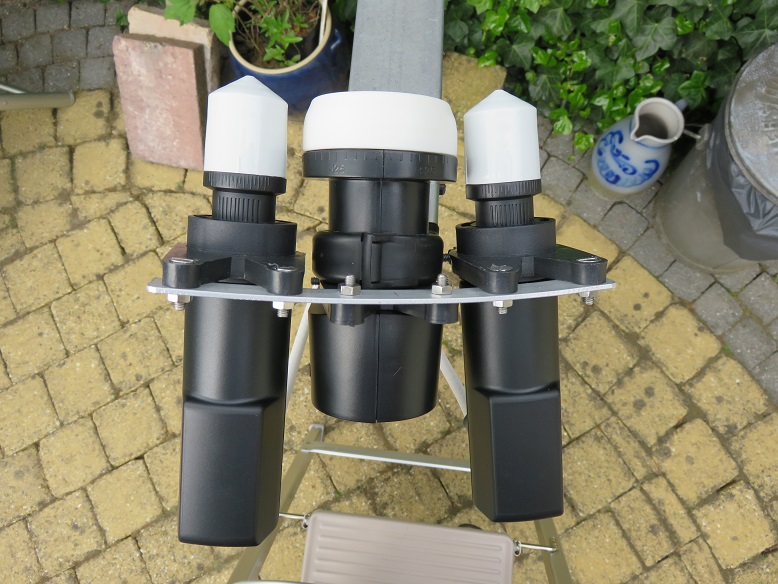

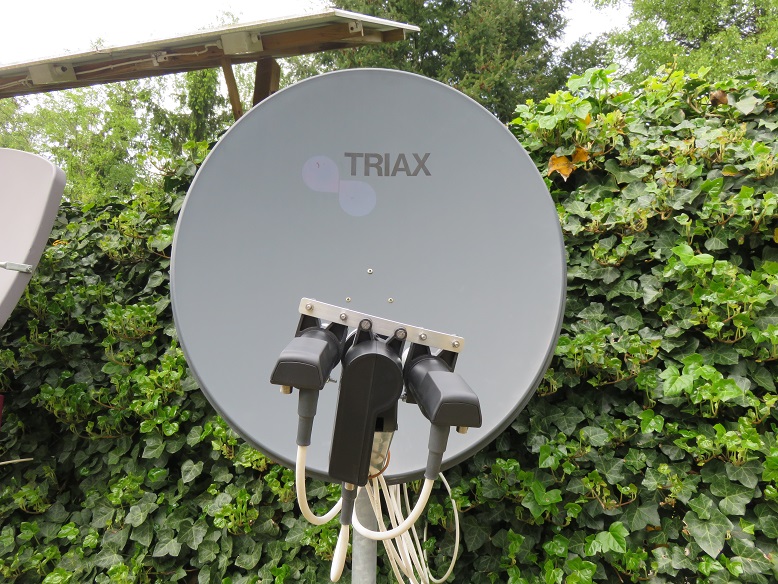

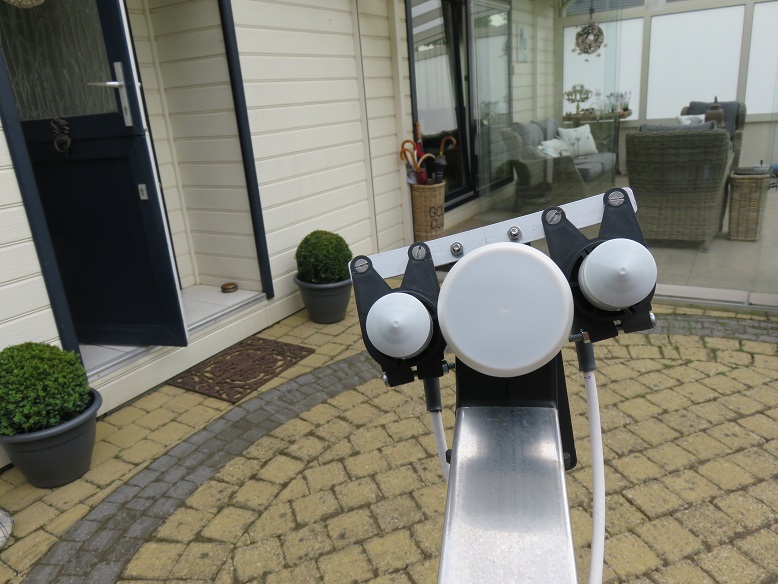

Laatste DIY Triple vergelijkingstest.



Gebruikte LNB's:

2 x Megasat twin

1 x Inverto Black Ultra twin



Grafiek-1 :  DIY Triple met CD Triple

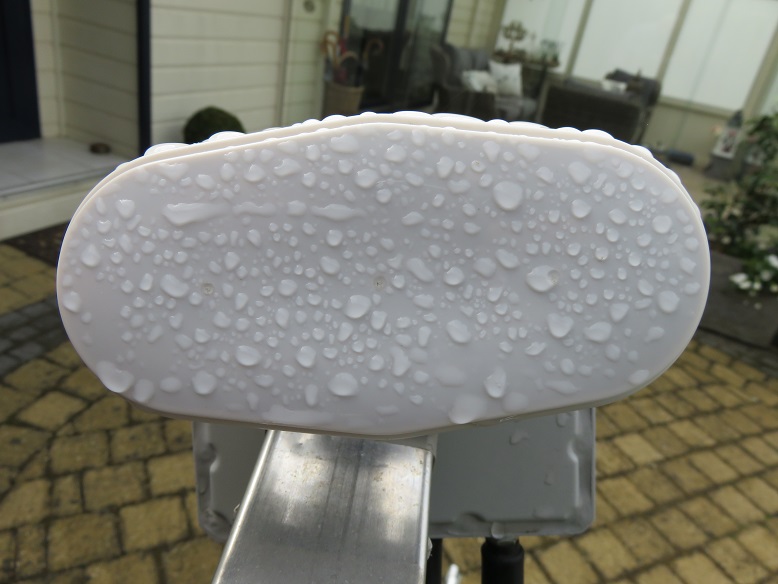

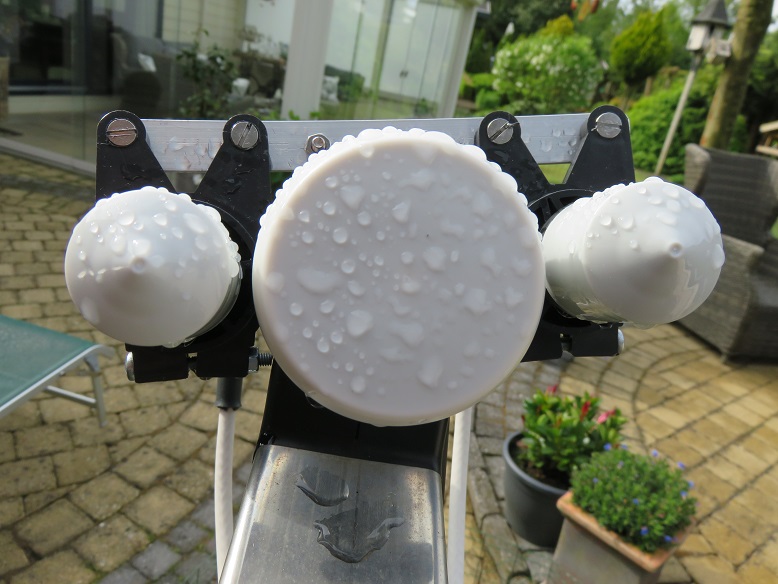

Na een  regenbui heb ik een druppeltest toegevoegd.

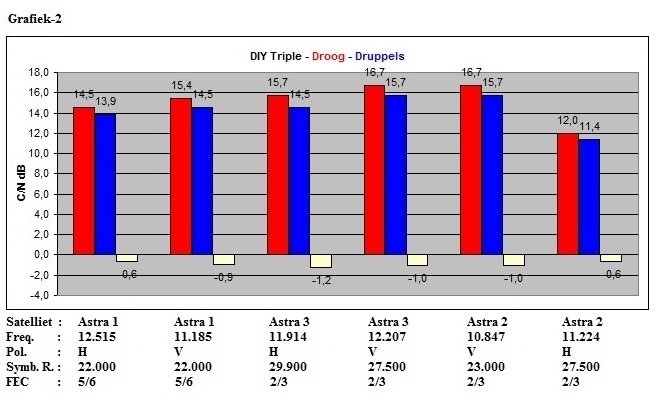

Grafiek-2 : DIY Triple

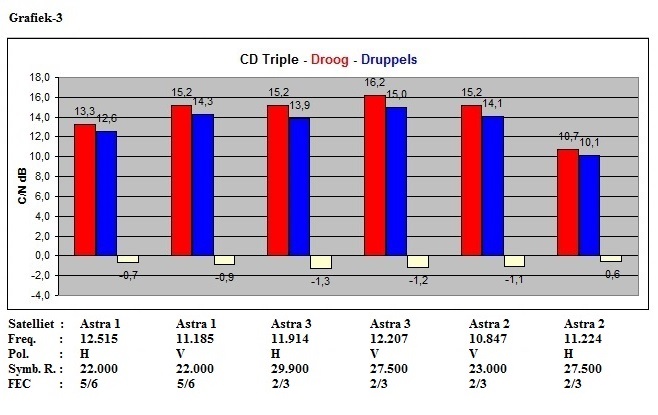

Grafiek-3 : CD Triple



Ben

[Sprietje]

Hallo Ben

Je hebt mooie grafieken gemaakt.
Ik zie o.a. dat de terugval door regendruppels bij de DIY Triple ongeveer gelijk is aan de Triple-lnb van CanalDigitaal. Dit betekent dat die smalle Megasat LNB's best goed presteren met regendruppels.
Verder heb ik ook de cijfertjes van de CanalDigitaal triple-lnb nog eens vergeleken als die op een Triax 64 en een Triax 78 wordt gemonteerd.
De middelste lnb van de Astra 23,5 krijgt zo ongeveer 2dB meer signaal, het verschil bij de buitenste lnb's is erg klein. Hieruit kun je dus de conclusie trekken dat het zeker is aan te bevelen om de CanalDigitaal triple-lnb op een Triax 78 te monteren i.p.v. op een Triax 64. Een mooie winst voor de Astra 23,5 die het ook het hardste nodig heeft.

Tja en dan je DIY Triple-lnb. Die geeft door de Inverto Black Ultra toch zo'n halve dB meer signaal op de Astra 23,5 t.o.v. de CD triple-lnb. Toch weer mooi meegenomen als je weer eens flinke regenbuien hebt.
En dan natuurlijk de twee buitenste lnb's. Door de juiste afstand die ze hebben natuurlijk flink in het voordeel. Gemiddeld toch zo'n 1dB beter dan de de CD-triple-lnb.

Je kunt zeker de conclusie trekken dat als je geen grotere schotel wilt hebben als een Triax 78 en je toch bij flinke regenbuien de meeste regenreserve wilt hebben, de DIY Tripel lnb het beste presteert.


[ben klever]

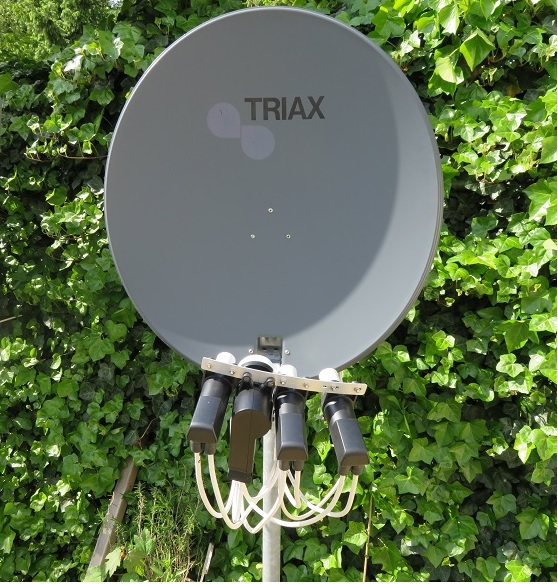

DIY Triple uitgebreid met Hotbird twin LNB op een Triax 78 schotel.

Het geheel weegt minder dan de CD Triple LNB en vormt dus geen meer belasting voor de LNB arm.

De specs. heb ik al vermeld in bericht #33.

Ondanks dat de Hotbird LNB redelijk uit focus is gemonteerd komt

FTV HD 10.853 H 29.900 2/3 binnen met 12.6 dB C/N.



Ben



[Sprietje]

Hallo Ben

Wat betreft de ruimte die beschikbaar is, had er ook een Inverto Black Ultra gemonteerd kunnen worden. Ik neem aan dat je deze smalle lnb genomen hebt omdat je die nog had liggen.

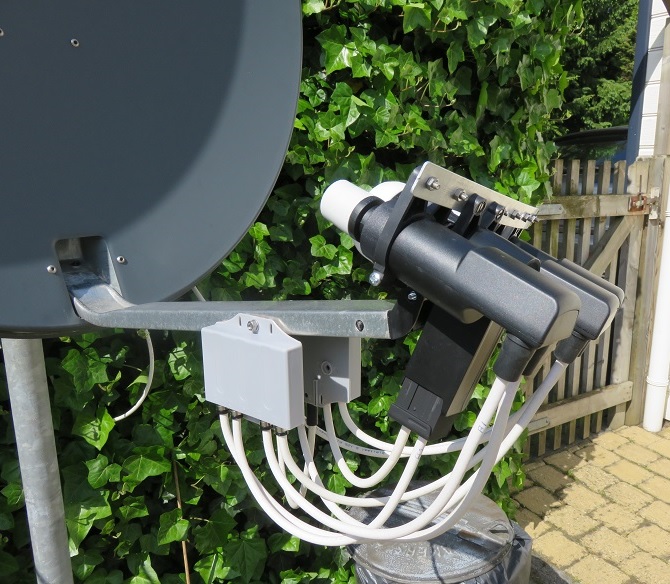

Maar het ziet er erg netjes uit, ook die twee diseqc-switches die je links en rechts tegen de lnb-arm hebt gemonteerd.


[Eduard07]

@Ben, gezien de waarden die je haalt, hangt de schotelarm bij zowel je DIY triple/quadruple als de CD triple (zwaarder gewicht) kennelijk nog steeds op de goede plaats en niet door. Of heb je daar steeds ook een check op gedaan?

[ben klever]

@Sprietje,



De materialen had ik al, voor een kennis, besteld die er graag Hotbird, in twin uitvoering, bij wilde hebben.

Een Inverto Black Ultra had ik wel liggen maar de single uitvoering.



@Eduard07,



Ik heb bij de DIY triple/quadruple als de CD triple steeds een check gedaan door het geheel iets naar boven te duwen

om te zien of de signaalkwaliteit toe of afneemt.

In beide gevallen leverde dat geen verbetering maar eerder verslechtering op.

Uiteraard wordt, door mij, de elevatie v.d. schotel nauwlettend in de gaten gehouden.

[Denisdaf]

@Sprietje,



De materialen had ik al, voor een kennis, besteld die er graag Hotbird, in twin uitvoering, bij wilde hebben.

Een Inverto Black Ultra had ik wel liggen maar de single uitvoering.



@Eduard07,



Ik heb bij de DIY triple/quadruple als de CD triple steeds een check gedaan door het geheel iets naar boven te duwen

om te zien of de signaalkwaliteit toe of afneemt.

In beide gevallen leverde dat geen verbetering maar eerder verslechtering op.

Uiteraard wordt, door mij, de elevatie v.d. schotel nauwlettend in de gaten gehouden.

We zijn nu wel een half jaar later, maar misschien juist goed.

Ik vind het er ook zeer strak uitzien, maar, geven deze korte eindjes coax tussen LNB en de diseqc-switches niet zoveel spanning dat de LBS's gaan "weggedrukt" worden? Of, heb je de diseqc-switches scharnierend op de LNB arm zitten?

[ben klever]

@Denisdaf,



Zo kort zijn deze eindjes coax niet, ze gaan met een redelijke boog naar de LNB's.

De diseqc-switches zijn scharnierend aan de arm gemonteerd met een bout.

Het spul werkt nu alweer een 1/2 jaar zonder problemen.
