Gast zonnestorm Geplaatst: 17 mei 2015 Geplaatst: 17 mei 2015 beste forumleden, Ik heb gepoogd, voor de big-bisat, die kort in mijn bezit is, deze m.b.v. de cahors aligment software, als eerste aanloop, uit te richten op astra3 en astra 1 Mijn coordinaten zijn: 51.8 noord en 4.7 oost. Elevatie: 28.17 geen probleem Azimuth: 156.58 geen probleem Als schotelskew geeft de aligment software aan : -13,83 Op deze aangegeven schotelskew krijg ik geen enkele ontvangst en ben hier lang mee bezig geweest, totdat ik aan het sleutelen ben gegaan met de schotelskew en heb hem toen maar eens op op -5,89 gezet en ........................voilà zowel op astra 3 en astra1 beeld met een signaal- kwaliteit tussen de 86-88 %. Heeft iemand een idee, hoe het nu komt, dat de schotelskew bij mij zoveel afwijkt, met de aligment software en wat ik fout heb gedaan. Mijnn tegelvoet staat vrij goed waterpas, daar kan het niet aan liggen. Laat de aligment software ook wel eens steken vallen ?
mebo870 Geplaatst: 17 mei 2015 Geplaatst: 17 mei 2015 Het ziet er zo naar uit, ik krijg op cahors ook foutmeldingen. Op satlex een andere site kom ik uit voor hotbird, astra 1.2.3 op 10.65 ° naar het oosten gekanteld je moet daar wel meteen alle satelliet posities gaan ingeven die je op de schotel wil gaan ontvangen, niet gewoon starten met astra 19.2 en astra 23.5 dan krijg je andere waarden. Zeer belangrijk, er is nog zoiets als de centrale lnb, daarop moet je de schotel afregelen, in mijn voorbeeld zou de imaginaire centrale satelliet op 20.75° O liggen, daar zit geen satelliet op die positie. je kan altijd wat schipperen met de ingave bij satlex zodanig dat er toch een satelliet als imaginaire centrale satelliet komt te staan. Bijvoorbeeld 36 oost en 11 oost dan komt de 23.5 precies in het midden te staan, dat regelt een stuk gemakkelijker af. Dan is de kantel hoek 12.28 ° naar het oosten The key to happiness. Stay away from idiots
a33 Geplaatst: 17 mei 2015 Geplaatst: 17 mei 2015 @zonnestorm: Volgens mij moet je eerst de schotelskew instellen, en pas daarna aan de slag met elevatie en azimuth. Heb jij het andersom gedaan? En natuurlijk van belang: staat de bevestigingsbuis niet heel precies verticaal, dan zijn de schaalverdelingen ook niet meer 100%. Groet, A33 Tip: Als je reageert op een post, geef dan altijd een citaat van de (gehele) post waar je op reageert. Sommige leden kunnen namelijk hun oorspronkelijke posts achteraf nog wijzigen, en wel veel langer dan de sinds jaar en dag in de huisregels (voor alle leden) vermelde periode van 30 minuten. Dat dat inbreuk doet aan de continuïteit van de foruminhoud, en een ongelijk speelveld creëert, wordt kennelijk (helaas) niet belangrijk geacht.
Sprietje Geplaatst: 17 mei 2015 Geplaatst: 17 mei 2015 Beste zonnestormTja er zit altijd enig verschil tussen de Cahors calculator en de Satlex-calculator maar die zijn maar klein.Met de Astra 23,5-lnb in het midden geeft Cahors -13,83 graden aan, Satlex -12,46, een verschil in deze situatie van 1,37 graden. Op een afstand van 53mm dat de lnb's van elkaar staan, geeft dat maar een afwijking in de hoogte van 1,26mm, te verwaarlozen klein dus.Dat het niet lukt met de ingestelde schotelskew ligt dan ook niet aan de calculator maar waarschijnlijk dat je niet eerst de schotelskew op 13,83 graden hebt ingesteld.Heb je de uitlijnmerktekens op de lnb-houders wel goed gebruikt en de schotel op de Astra 23,5 uitgericht?
Gast zonnestorm Geplaatst: 18 mei 2015 Geplaatst: 18 mei 2015 Beste mebo 870, A33 en Sprietje, Dank voor jullie antwoorden. Ik denk, dat ik nu weet, wat de oorzaak is; de schotelskew is altijd als eerste ingesteld, maar hoogstwaarschijnlijk heb ik mij vergist in de graadverdeling( streepjes) voor de schotelskew aan de achterzijde van de big-bisat Elk streepje is toch 2 graden? 13,83 graden moet dan toch ongeveer staan tussen het 6e en 7e streepje (x2). Ik heb elk streepje als 1 graad genomen ! Overigens............ de streepjes aan de achterzijde zijn wel heel slecht te lezen, evenals het merkstreepje voor de positie. De uitlijnmerktekens op de lnb-houders staan goed en uitgericht op Astra 23.
Sprietje Geplaatst: 18 mei 2015 Geplaatst: 18 mei 2015 Inderdaad beste zonnestormDe eerste aanduiding is bij 20 graden. Daartussen staat één grote streep en dat is dus 10 graden. Tussen de grote strepen staan 5 streepjes. Elk klein streepje is dus 2 graden.Jij had hem met 5,89 graden dus op 11,78 graden staan en dat is ongeveer in de buurt van wat het moet zijn.
Gast zonnestorm Geplaatst: 18 mei 2015 Geplaatst: 18 mei 2015 Beste sprietje, Dank voor de bevestiging,dat elk streepje op de schaal van de schotelskew 2 graden is; daar was ik in de fout gegaan door elk streepje als één graad te nemen. Ik ga proberen, de schotelskew nog voorzichtig iets te wijzigen , om wellicht nog meer signaalkwaliteit er uit te persen, maar met 85-88 %signaalkwaliteit mag ik toch niet mopperen, denk ik.

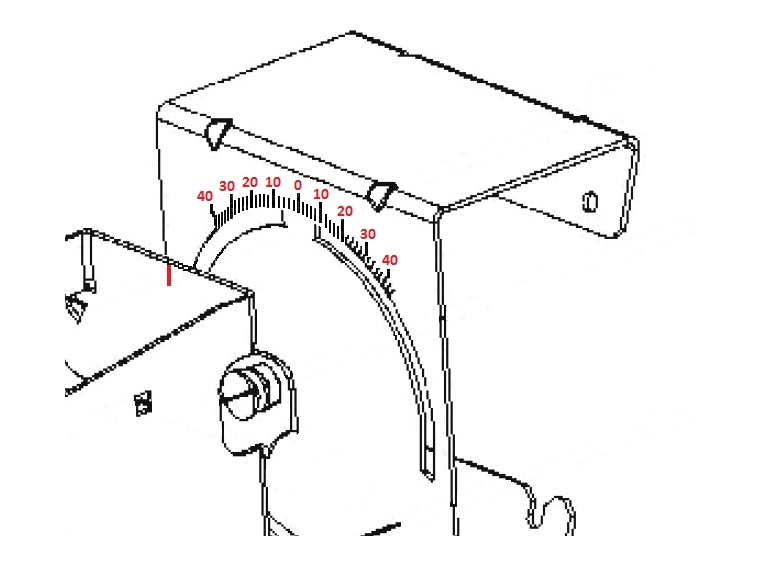

ben klever Geplaatst: 18 mei 2015 Geplaatst: 18 mei 2015 Ik heb hier nog een gerétoucheerde tekening waarop het wat duidelijker is te zien. TF7700HSCI, HS2100CICD, xTrend et4000Big Bisat met 9 LNB's, Draaibaar SG3100 met 90 x 98 cm Archsat schotel van 45.0W t/m 57.0E

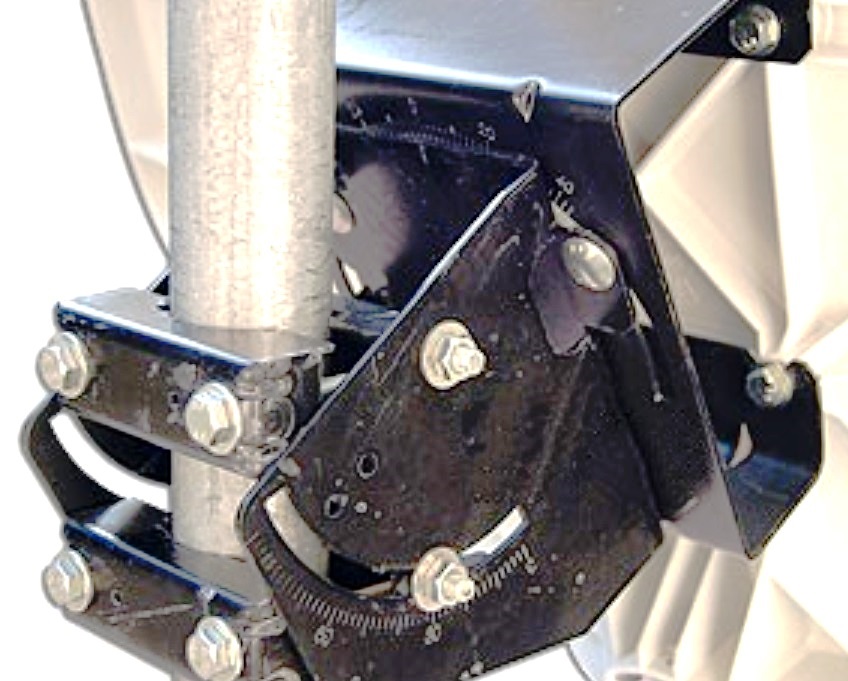

Gast zonnestorm Geplaatst: 18 mei 2015 Geplaatst: 18 mei 2015 Beste Ben en Sprietje Wat een fraaie tekening en mooie vergrootte foto, daarvoor dank. Laat ik de 40 graden aanduiding eigenlijk nog nooit goed hebben gezien . De big-bisat is gemaakt voor 8 satellietposities, maar ik neem aan, dat je met de smalle 23mm houders voor de big-bisat met daarin b.v. de megasat multifeed lnb's, waar ik een fan van ben, single uitvoering, wellicht 10 of 11 satellietposities kan ontvangen, alleen........... de aligment software gaat maar tot 8 satellieten . Is het hier ook knutselen en prutsen (knutselschotel ) om de smal feeds er tussen te zetten, afhankelijk van de onderlinge afstand van de satellietposities of kan je de software met 8 satellieten ingeven en dit als uitgangspunt nemen voor toevoeging van andere satellieten. Wellicht iets buiten het draadje, daarvoor excuus.
wetebe Geplaatst: 18 mei 2015 Geplaatst: 18 mei 2015 beste forumleden, Ik heb gepoogd, voor de big-bisat, die kort in mijn bezit is, deze m.b.v. de cahors aligment software, als eerste aanloop, uit te richten op astra3 en astra 1 Mijn coordinaten zijn: 51.8 noord en 4.7 oost. Elevatie: 28.17 geen probleem Azimuth: 156.58 geen probleem Als schotelskew geeft de aligment software aan : -13,83 Op deze aangegeven schotelskew krijg ik geen enkele ontvangst en ben hier lang mee bezig geweest, totdat ik aan het sleutelen ben gegaan met de schotelskew en heb hem toen maar eens op op -5,89 gezet en ........................voilà zowel op astra 3 en astra1 beeld met een signaal- kwaliteit tussen de 86-88 %. Heeft iemand een idee, hoe het nu komt, dat de schotelskew bij mij zoveel afwijkt, met de aligment software en wat ik fout heb gedaan. Mijnn tegelvoet staat vrij goed waterpas, daar kan het niet aan liggen. Laat de aligment software ook wel eens steken vallen ?
a33 Geplaatst: 18 mei 2015 Geplaatst: 18 mei 2015 , alleen........... de aligment software gaat maar tot 8 satellieten . Als je de twee uiterste satellietposities opgeeft, en eventueel ook de centrale satellietpositie, maakt het (neem ik aan) voor de berekeningen niet uit, hoeveel satellieten extra je erbij opgeeft. Door de cahors-berekening 2 keer te doen, telkens met andere 'tussen'-satellieten, krijg je de gegevens die je nodig hebt voor alle satellieten die je wilt ontvangen. groet, A33 Tip: Als je reageert op een post, geef dan altijd een citaat van de (gehele) post waar je op reageert. Sommige leden kunnen namelijk hun oorspronkelijke posts achteraf nog wijzigen, en wel veel langer dan de sinds jaar en dag in de huisregels (voor alle leden) vermelde periode van 30 minuten. Dat dat inbreuk doet aan de continuïteit van de foruminhoud, en een ongelijk speelveld creëert, wordt kennelijk (helaas) niet belangrijk geacht.
wetebe Geplaatst: 18 mei 2015 Geplaatst: 18 mei 2015 Astra 3 en Astra 1 van de Astra-3B satelliet vormen een uitzondering. Deze satelliet staat al 7 graden scheef. Geen wonder dus dat je na aftrek van ongeveer 7 graden ontvangst had.
Sprietje Geplaatst: 18 mei 2015 Geplaatst: 18 mei 2015 Dat de Astra 1-2-3 een skewafwijking heeft van 7,5 graden, heeft niets van doen voor de schotelskew. Dat zijn twee totaal verschillende zaken.En zoals a33 het aangeeft, is inderdaad de manier om meer dan 8 satellietposities op de BigBisat af te stellen.Met de twee buitenste satellietposities wordt dan uitgerekend hoe de schotelskew moet staan. Met de tweede berekening worden de afstanden van de lnb's bepaald maar moet je je van de aangegeven schotelskew niets aantrekken.
mebo870 Geplaatst: 18 mei 2015 Geplaatst: 18 mei 2015 Die afwijking slaat dat enkel op astra 19.2 en astra 23.5 ? en wat met de astra 28.2 en 4.8 The key to happiness. Stay away from idiots
