Kapotte schotel vervangen door een Triax 110

[ventus]

Hallo,

Ik volg dit forum al langer maar heb nog nooit gepost.



Omdat mijn buurman een boom om mijn schotel heeft laten vallen heb ik wat advies nodig. De schotel is uiteraard total loss...



Nu heb ik een Triax 110 met 4 Inverto Black Ultra Twins gekocht voor 28,2-23,5-19,2-13.



Sprietje: zou je zo vriendelijk willen zijn om voor mijn lokatie 51.538, 6.119 de LNB afstanden, schuintes enz. uit te rekenen?



Alvast dank,

Erwin

[Sprietje]

Beste ventus

Welkom op dit forum.

Morgen heb ik het voor je uitgerekend.


[Sprietje]

OK ventus

Wel een beetje dom van je buurman om een boom op je schotel te laten vallen.

Je hebt mijn beschrijvingen dus al meerdere keren gelezen en daarom zal ik het kort houden en je alleen de noodzakelijke maten doorgeven.

De afstanden tussen de lnb's aan de voorzijde gemeten:
tussen de Hotbird 13 en Astra 19,2 is 91,5mm
tussen de Astra 19,2 en Astra 23,5 is 62mm
tussen de Astra 23,5 en Astra 28,2 is 66mm

De rail moet 9,69 graden schuin staan, d.w.z. de kop van de Hotbird 13 moet 37mm lager staan dan de kop van de Astra 28,2-lnb.

De skew van de lnb's moet als volgt staan:
Hotbird 13 op 5 graden
Astra 19,2 op 3 graden
Astra 23,5 op 6 graden
Astra 28,2 op 10 graden
d.w.z. met de wijzers van de klok meegedraaid als je naar de binnenzijde van de schotel kijkt t.o.v. verticaal, niet t.o.v. de rail.

Stel de elevatie van de schotel op 29,8 graden in om de Astra 19,2 te vinden.


[ventus]

Hallo Sprietje,



Bedankt voor je moeite. Zodra ik de schotel heb ga ik het geljik proberen. Eerst wil ik de LNB arm nog schoren omdat een Triax niet de meest stabiele schotel is. De schotel staat weliswaar uit de wind en laag aan de grond maar toch.

[ventus]

Hallo Sprietje,

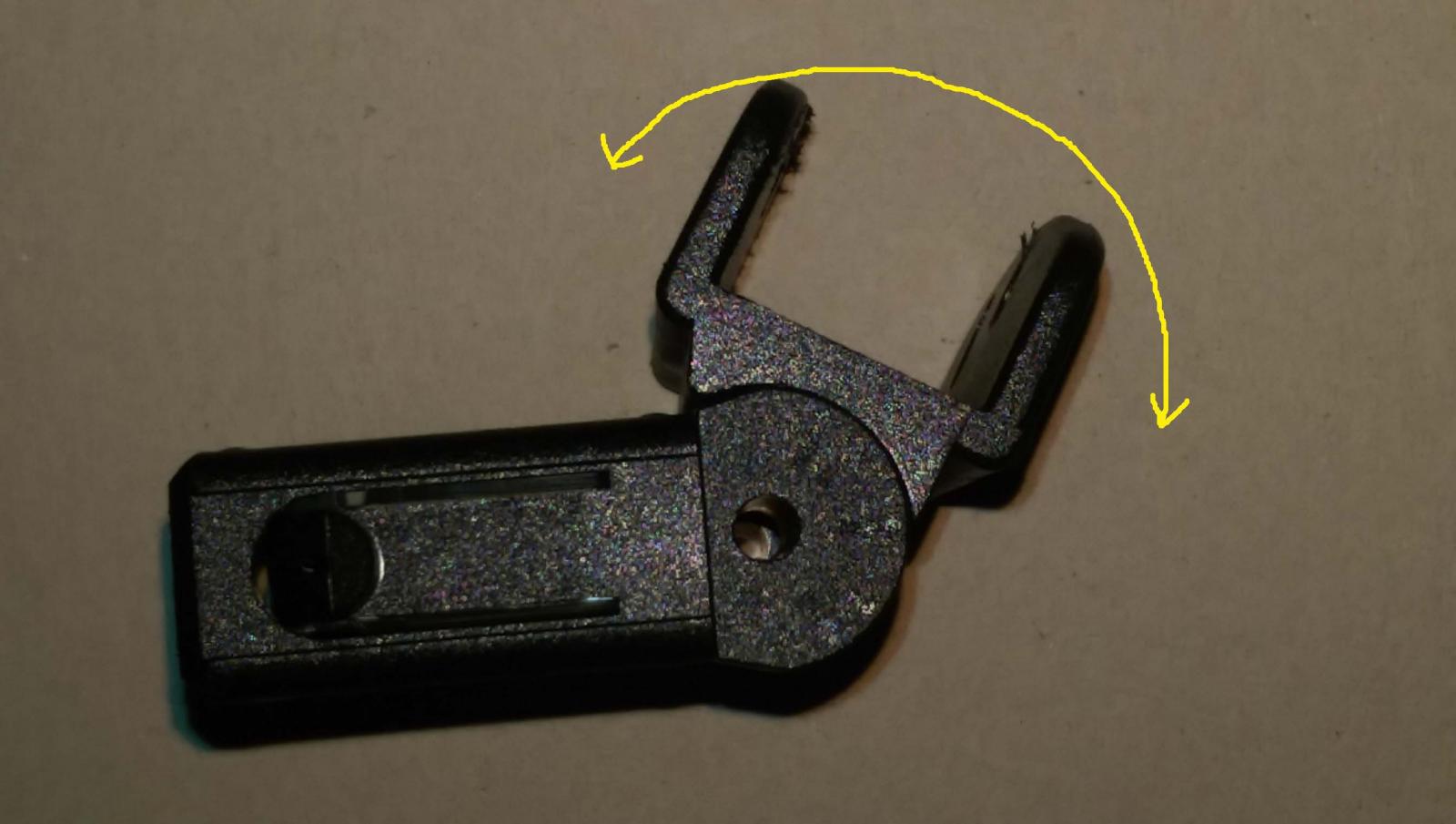

Vandaag heb ik de schotel ontvangen. Wat mij opvalt is dat de railhouder die op de arm wordt gemonteerd (zie foto), ook verstelbaar is.

De LNB's kan ik voorover of achterover kantelen.



Kan ik daar de hoek aanhouden die gelijk is aan de houder voor 1 LNB die standaard bij de schotel zit?

[Sprietje]

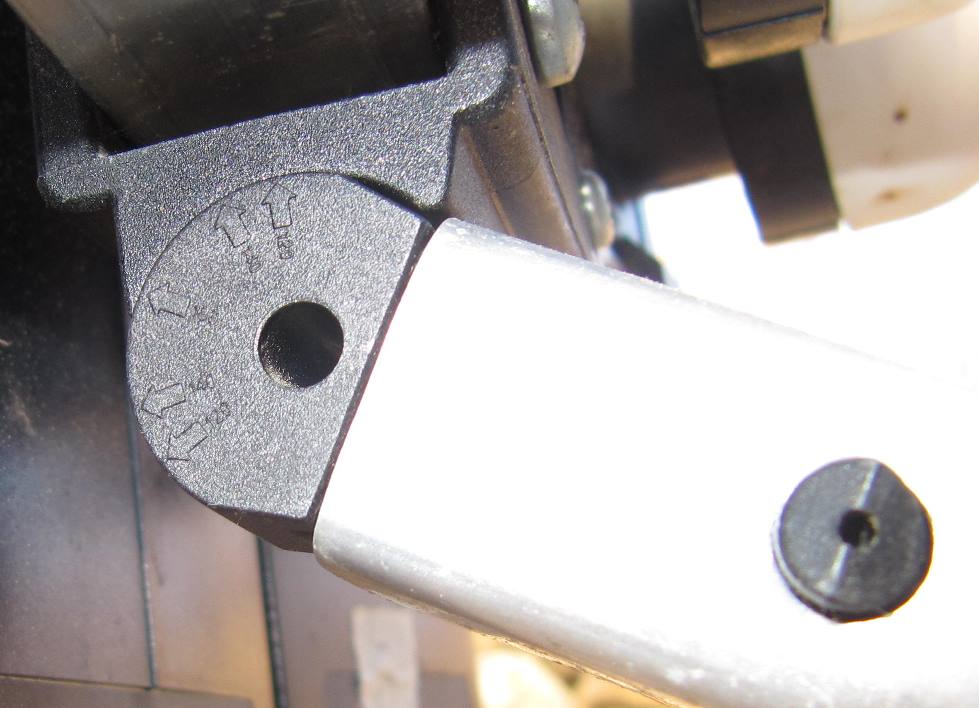

Moet gewoon op 120 graden staan zoals die waarschijnlijk ook al gemonteerd is.


[ventus]

Ok. Hopelijk kan ik de schotel zaterdag plaatsen. Ik ben wel geschrokken van de grootte van de schotel...wat een bakbeest.

Gelukkig staat hij uit het zicht.

[alexis00]

maar wel 100% signaal mogenlijk ermee !

[Eduard07]

@alexis00, zo is het.

Beter even schrikken van een grote schotel dan van een tegenvallende ontvangst..

[ventus]

Schotel is geplaatst, hij staat niet in het zicht dus grootte maakt niet uit.

Bij de buurman enkele takken weggehaald waardoor ik vrij zicht heb. Maar geen ontvangst...alles afgesteld volgens de gegevens van Sprietje. echter alleen beeld op 28,2.

Vreemd, totdat ik ontdekte dat de buis waar de schotel aanhangt door het gewicht toch iets scheef staat. Bijna niet zichtbaar met het waterpas. De elevatie nu afgesteld op 33 graden en voila..beeld op alle satellieten behalve Hotbird, die heeft last van een boom.

De schotel is nog niet optimaal afgeregeld, dat doe ik nadat de buis vervangen is.

[Sprietje]

Ventus, het gaat zeker goed komen.

Wel een aardige buurman dat je zo wat takken af mocht zagen.

Maar let wel op: de ontvangst van alle vier de satellieten staat of valt met het optimaal uitrichten van de schotel op de eerste satelliet.
