techniek Atag HI271G5U defect of aansluitfout?

[Spotvogel]

Ben in een appartement een inductieplaat aan het plaatsen.

Heb een perilexstopcontact aangelegd.

Volgens Atag kan het ding op 4 manieren worden aangesloten, ben begonnen met een simpele kookgroep, dus, 2 nuldraden en 2 fasedraden via een dubbele kookgroepautomaat.

Alles op 1 fase.



Nullen boven, fasedraden  onder.

Geheel volgens het instructieboekje.

Stroom er op, veel geflikker en 888 etc, uiteindelijk alleen de linkerplaten lijken te werken en code C30.



Balen.



Vervolgens de aansluiting iets gemodificeerd, kookgroepautomaat uit 2 fasen gevoed, dus 400 volt tussen de beide fasedraden, nog steeds volgens het boekje.



Exact hetzelfde resultaat.



Zit nu al uren op het net te lezen, maar, lijkt er op dat het ding kaduuk is?

Toch werkend overgenomen, en van die eerste enkele 230 voltsaansluiting kan 'ie toch onmogelijk stuk gaan?

Vervoer???????

Dat wel heel erg veel pech zijn....



Je schijnt zo'n ding te kunnen resetten, maar, niemand weet hoe......









[ceesv]

Weet je zeker dat het typenummer klopt?

Ik kan geen aansluit instructie vinden.

[jeevanhoof]

Normaal werkt een inductie kookplaat op 230V



Omdat het vermogen meestal rond de 7000 W uitkomt moet je bij 230V al draden voorzien van 6 mm.



Daarom worden de twee of vier generatoren apart naar de aansluiting gebracht.

Het is dan mogelijk om deze ook op twee fasen en de nul aan te sluiten als je tenminste een drie of vierpolige automaar in de zekeringdkast hebt en 400 V binnen krijgt.



Je sluit dan de blauwe draad aan op de N van de kookplaat, meestal ook blauw.

Je sluit een fase aan op L1 van de kookplaat.

Je sluit een andere fase aan op L2 van de kookplaat.

Je kookplaat is nu aangesloten tussen 2 fasen en de N.



Als je geen twee fasen hebt moet je de blauwe draad aansluiten op de N

De fase op L1 en een brug leggen naar L2.



Mvg

[jeevanhoof]

Normaal werkt een inductie kookplaat op 230V



Omdat het vermogen meestal rond de 7000 W uitkomt moet je bij 230V al draden voorzien van 6 mm.



Daarom worden de twee of vier generatoren apart naar de aansluiting gebracht.

Het is dan mogelijk om deze ook op twee fasen en de nul aan te sluiten als je tenminste een drie of vierpolige automaar in de zekeringdkast hebt en 400 V binnen krijgt.



Je sluit dan de blauwe draad aan op de N van de kookplaat, meestal ook blauw.

Je sluit een fase aan op L1 van de kookplaat.

Je sluit een andere fase aan op L2 van de kookplaat.

Je kookplaat is nu aangesloten tussen 2 fasen en de N.



Als je geen twee fasen hebt moet je de blauwe draad aansluiten op de N

De fase op L1 en een brug leggen naar L2.



Mvg

[Spotvogel]

Ja, typenummer klopt



hi271 is al genoeg, maar dan met hoofdletters.



In de perilexstekker zitten 2 zwarte draden, die gaan OF beide op L1 of op L1 en L2. (bruin in het perilex stopcontact)

En dan een blauwe en een bruine, dat zijn de nullen, die gaan  op de blauwe draden in het perilexstopcontact OF die samenvoegen en op L3.



Ik ben dus begonnen met optie 1, gewoon een dubbele groep op een dubbele kookgroepautomaat, optie 2, de kookgroepautomaat op 2 fases aansluiten gaf exact hetzelfde resultaat.



Iemand zegt op het net dat C30 kapotte electronica is, dat zal, gezien het feit dat het na vervoer is dan misschien een slecht contact zijn?

[ceesv]

Ik zag op internet iemand zo een plaat aanbieden waarvan de helft kapot was en eventueel een besturings pcb te gebruiken is.

[Steve]

heb je wel pannen voor een inductie kookplaat ?met gewone pannen werkt het niet.

[Spotvogel]

Ja!

[jeevanhoof]



En dan een blauwe en een bruine, dat zijn de nullen, die gaan  op de blauwe draden in het perilexstopcontact OF die samenvoegen en op L3.



Een bruine draad als nul ?!

daar heb ik toch mijn twijfels over



mvg

[Spotvogel]

Staat toch echt zo in het installatievoorschrift; nota bene, dit dus in het aansluitsnoer van de kookplaat zelf!



Niet tussen groepenkast en Perilexdoos uiteraard....

Typenummer wordt ook wel als

Type HI2.71.G5U   gegeven.

[Spotvogel]

Ik ga 'm morgen of overmorgen opereren, schijnt erg vaak slechte soldering te zijn.

[Spotvogel]

Rechterprint helemaal doorgesoldeerd, klacht blijft...

[columbo]

Maak een foto ,dan kunnen we evt meekijken.ps wel een scherpe foto dus niet met een GSM  ,en niet flitsen ivm licht reflektie

[Spotvogel]

Vandaag bij iemand langs geweest die echt bergen van die meuk heeft liggen.

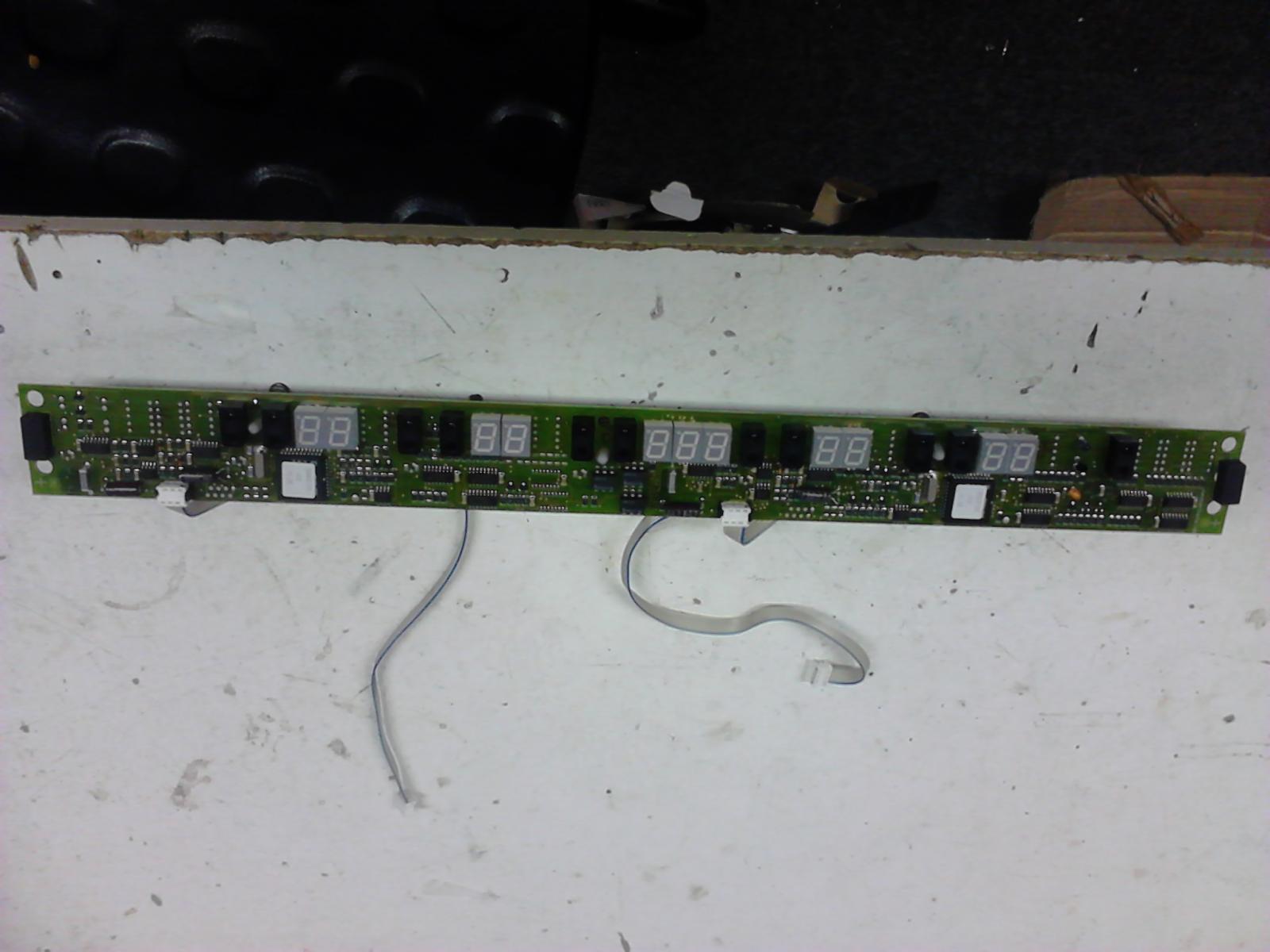

Printen uitgewisseld, bleek het langwerpige besturingsprintje aan de voorkant te zijn, waar ook de lichtgevoelige tiptoetsjes op zitten etc.

Helaas heeft het beste printje dat hij had de eigenschap dat de plaat rechts voor wat lastig te bedienen is met het glas er op, down werkt prima, up is een beetje zeuren.

Zonder glasplaat prima; lichtsterkte of lichtgevoeligheid net wat laag dus...

De andere printjes waren erger...

Zal ergens een verlopen onderdeel zijn, maar, welke...



De 10 zwarte blokjes bij de displays zijn de tiptoetsjes.

3 juni 2015 aangepast door Spotvogel

[columbo]

Het meest voor de hand liggende zijn die 2 Elco''s links onder ,die kunnen verlopen zijn ,let op +en - bij het vervangen ,dus niet verwisselen!!
