reparatie reparatie oplaadconnector yarvik 10 inch tablet

[marco24]

de tablet is van mijn zoon en is 2 jaar oud

niet meer de moeite om te laten repareren (barsten in het scherm) maar zo lang deze werkt!!



maar nu wil de tablet niet meer opladen

kan ik de connector vervangen of er simpelweg zelf draadjes aan solderen en op andere wijze de tablet opladen.

en zo ja , wat is de + en wat is de - voor het opladen



wellicht een snoerdoorvoor naar buiten maken



met vr gr

marco

[sattv4iedereen]

Normaal is het zo, dat de rode draad + is en de zwarte -.

Vraagje, heb je de voeding/lader al eens uitgemeten?

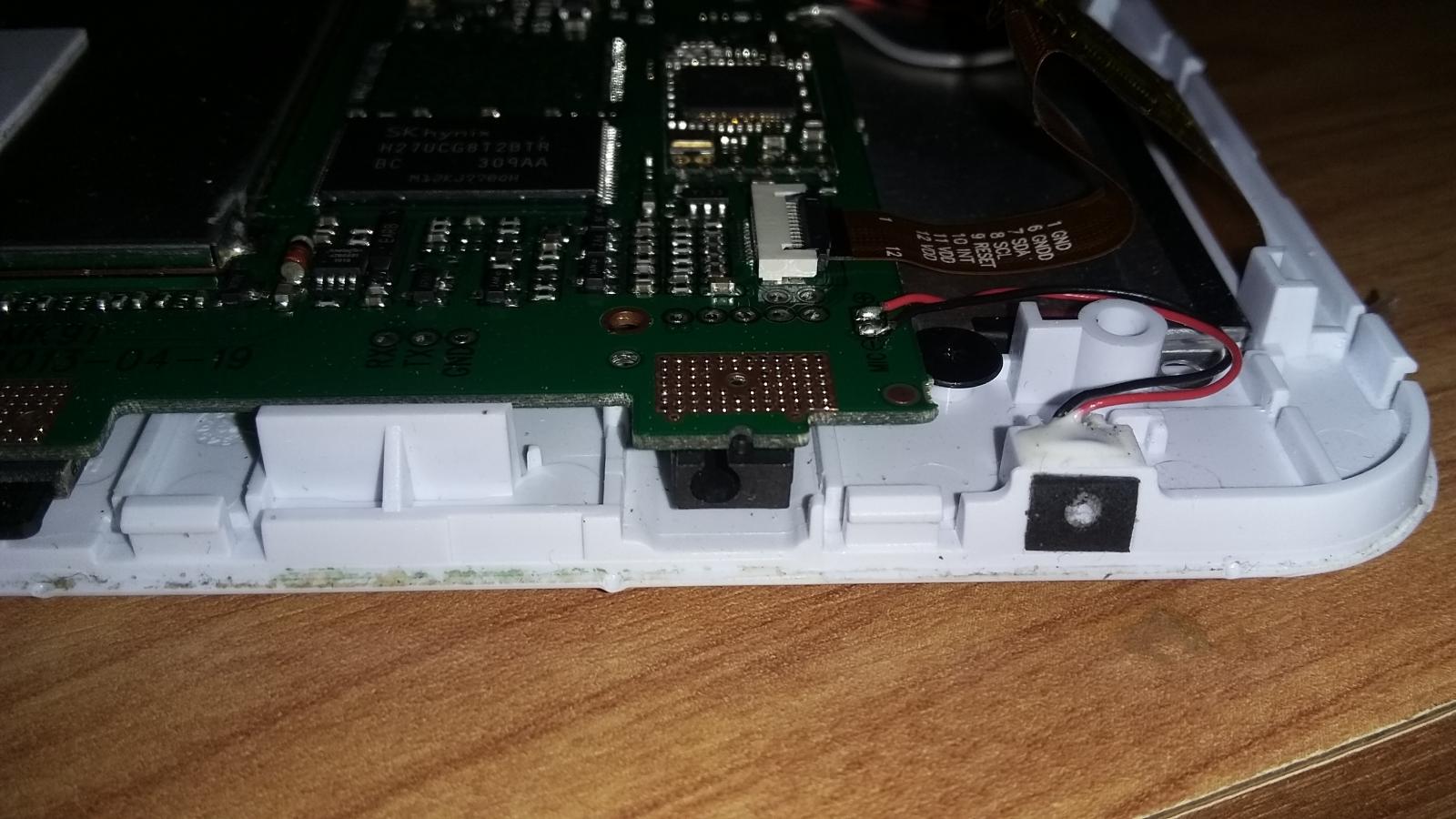

Als daar spanning op staat, zou ik deze eens inpluggen, en even meten op de rode en zwarte draad op de print, die je ziet op foto 1.

Geen spanning op lader, zoek dan een compatibele lader met dezelfde spanning, stroom en vooral letten op de juiste!!! polariteit.

Hier kan een labo voeding ook dienen, als je deze op dezelfde spanning en stroomsterkte instelt, en ook weer de juiste polariteit.

Je kan ook even proberen met de gangbare extra batterijen, die je zo weeldig vindt op het net en de winkels.

[marco24]

de oplader doet het wel hoor

en nameten wat de + en wat de - van de oplader zijn is niet zo moeilijk



echter op de print vaststellen wat de + en wat de min is vind ik wat lastiger



de middenpen van de + is uit de connector van de tablet

[trojan]

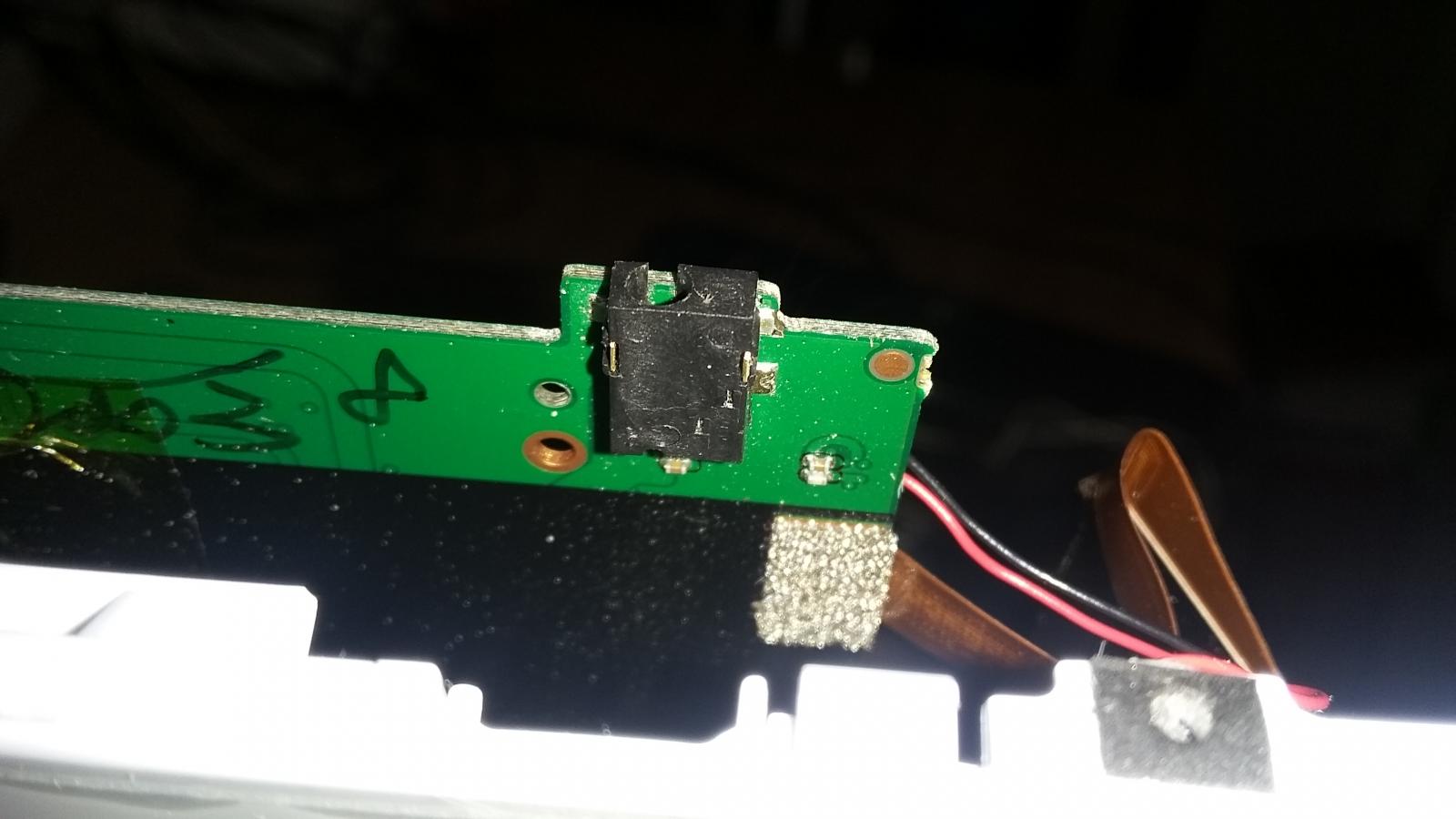

Onderkant zwarte blokje foto 2 is +.

Linker en rechterkant is waarschijnlijk doorgelust en is -.

Als je het niet zeker weet of kan meten, zou ik het massavlak van de print als - nemen.



grt

[Psychosammie]

Al die goedkope tablets hebben na 2 jaar een voedingsprobleem. Je zou denken dat het door een rotte aansluiting komt maar meestal is er meer aan de hand. Mijn scherm begon zwaar te knipperen zodra de voeding aangesloten werd. Na een 20 minuten gaf hij dan aan dat hij 100% geladen was. Voeding eraf en dan bleek vrijwel direct dat er amper 20% in zat.



Maar je kan eens wat experimenteren. Weggooien kan altijd nog.

[columbo]

Waarschijnlijk is accu bijna overleden,als je adapter aagesloten is meet dan de spanning op het accu paket zelf eens ,deze moet dan hoger zijn dan waneer deze niet is aangesloten.je hebt de connector gekontroleerd neem ik aan dus deze was goed volgens jou,dan blijft alleen de accu over,dus meten is weten.

[a33]

echter op de print vaststellen wat de + en wat de min is vind ik wat lastiger



de middenpen van de + is uit de connector van de tablet



Dan maakt de buitenring van de connector dus nog gewoon contact met de print?

Als je dat doormeet, weet je waar je de buitenkant van je netvoedingsplug op de print aan moet sluiten, en of dat min of plus is.



Of wat is dan nog het probleem?



groet, A33

[columbo]

Als  je dat gedaan hebt soldeer er dan 2 draden aan met  een losse femail conektor die op de stekker van je adapter past want eenzelfde con.als op de print zat is vaak lastg  verkrijgbaar.

[sattv4iedereen]

de oplader doet het wel hoor

en nameten wat de + en wat de - van de oplader zijn is niet zo moeilijk



echter op de print vaststellen wat de + en wat de min is vind ik wat lastiger



de middenpen van de + is uit de connector van de tablet

Sommige voedingen/opladers geven een perfecte spanning. Als je ze gaat belasten, dan kom je soms de merkwaardigste zaken tegen.

Je schrijft dat de midden pen eruit is, dus is die connector waarschijnlijk stuk?

Je kan er om te proberen een ander aan solderen, en dan kijken wat die doet.

[marco24]

de tablet wilde al langer lastig opladen



even wiebelen met het stekkertje en het werkte weer



nu wil dat dus niet meer

[columbo]

Onlangs een dergelijke rep.uit gevoerd,pinnetje zat alleen los,maar was nog wel aanwezig.dus al je hier in de buurt bent ,kom maar langs.

indie hij er geheel uit is kan het ook zijn dat deze nog in de  stekker van de lader zit

23 juni 2015 aangepast door columbo

[Ruff Rider]

Had hetzelfde probleem. Langs de usb aansluiting laadt hij wel op.

[marco24]

ga nog proberen met usb opladen



anders reparatie of zelf een externe connector er aan solderen (stukje draad naar buiten uitvoeren met contrastekker)



wat ik al vermeld had is dat de tablet nog erg goed werkt , maar diverse barsten in het scherm zitten



waarde van de tablet is daardoor heel laag , en niet waard om op te sturen voor reparatie

[iemand]

Tip: Misschien kun je ergens anders in het chassis een andere connector monteren die parallel aansluiten

[marco24]

@ iemand



ga het weekend met de tips aan de slag
