Hoe een Triax 88 met Multiblock en 7,19,23,5,28 lnb's plaatsen

[nickname]

bedankt ik zal morgen weer aan de gang gaan.





lnb houder van astra 19 raakt het plastic van de multie feed houder moet ik daar ietsjes weg veilen? zodat ik de 20mm bereikt heb? dan is de afstand tussen 29,2 en 23,5 ook gelijk goed nu is het namelijk 50mm missen nog 5mm.



maar die van eutelsat 7 20mm verschiel? waar kan dat aan liggen?

[Sprietje]

Het uitgangspunt van de Astra 19,2-lnb is minder belangrijk. Dat is alleen maar om er voor te zorgen dan de twee buitenste lnb's ongeveer even ver uit het midden komen.

[nickname]

hoi sprietje,



ben nog aan het klooien met astra 28.



een vraagje, ik ben van visiosat schotel 80cm met motor waar ik een gemiddelde bereik had van 45 signaal sterkte ( omdat ik obstakels heb). maar wel gewoon alles ontving. nu naar triax 88cm met diseq switch overgegaan. bereik max wat ik heb gehaald is 27 gemiddeld is niet toerijkend.



moet ik het nu opgeven met deze huidige opstelling om astra te kunnen vangen. of heb jij nog een idee.

[Sprietje]

Je moet je wel bedenken dat je nu een multirail gebruikt met lnb's van 7e t/m 28,2e. Vooral die twee buitenste lnb's zullen een stuk minder signaal ontvangen dan de lnb's die ongeveer in het midden staan, ook minder als toen je een 80cm Visiosat schotel had met een rotor. Hier heb ik in bericht 2 al voor gewaarschuwd.
Maak eens een foto recht van voren genomen en als het kan ook recht van onderen.


[nickname]

hoi sprietje





ik zit nu te denken om het indien mogelijk motor tog ertussen te doen. ik weet niet of het mogelijk is maar dat ik fus voor astra 28 draa en de rest gewoon zoals het nu is met de switch.

heb je hier ook ervaring mee?

[Sprietje]

Natuurlijk kun je een schotel met multifeedrail ook draaibaar maken.
Misschien een idee om dan de 7e er af te halen zodat alleen de Astra 19,2, 23,5 en 28,2 er op zitten en je de schotel laat draaien als je een andere satelliet wilt ontvangen. De kop van de Astra 23,5 gebruik je dan als centrale lnb.
Ik zou dan zelf altijd drie Inverto Black Ultra lnb's nemen. De koppen komen dan strak tegen elkaar te staan. Dan verlies je nagenoeg niets aan signaal.

Maar je moet je wel bedenken dat bij een draaibare opstelling iemand die op die op de tweede aansluiting zit te kijken, zijn beeld kwijt raakt als jij de schotel gaat draaien.


9 augustus 2015 aangepast door Sprietje

[nickname]

bedoeling is juist die 28 in het midden met het draien te vinden en de rest vast dus eigenlijk zoals we het erder hebben gedaan zonder de motor maar dan als ik astra 28 wil ontvangen de motor laten draaien. is het dan niet het beste om 19,2 lnb te gebruiken als center. dus dan elemeneer ik de lnb wat nu 28,2 is?

[nickname]

aleen weet ik niet precies waar te bennen me de settings. en ik lees dat het beter is de sitch na de motor aan te sluiten

[satkijker]

Hoi nickname.

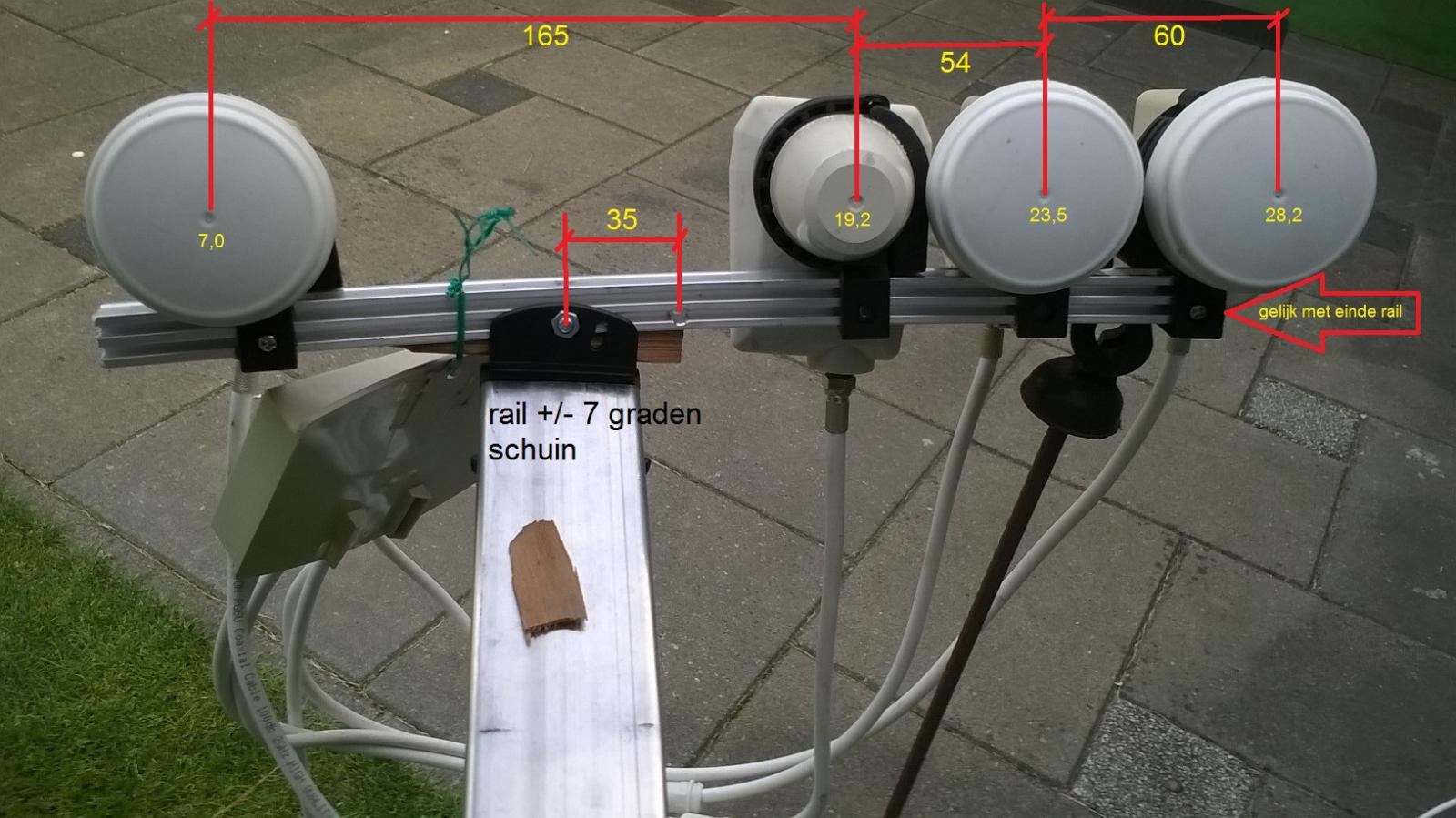

Ik heb vandaag ook zitten klooien met deze opstelling en met de maten van Sprietje had ik een zwak ontvangst van 7 oost. Toen heb ik de lnb van de 28.2 naar het uiteinde van de rail geplaatst en de andere weer met de maten van Sprietje. Na het opnieuw uitrichten is het signaal op 7 oost beter en de Astra's nog mooi sterk.  Hierna nog een proef verder gedaan door in de rail 35 mm naar de 7 oost een nieuw gat te boren en dan weer opnieuw afgesteld.

Nu bij alle 4 de satellieten een redelijk ontvangst. tot heden probleemloos, moet alleen nog een regen test hebben maar als het niet wil regenen dan maar met de sproeier uitproberen.

De rail is wel zwaar en dient een ondersteuning/schoren te krijgen. Het hoogte verschil tussen 28,2 en 7,0 is hier 32 mm.

Het signaal kwaliteit  is:

28,2 tussen de 58 en 75% of  wel 9,5 en 12 d.b.

23,5 tussen de 73 en 95% of  wel 11,5 en 15 d.b.

19.2 tussen de 85 en 90% of wel 13'6 en 13,9 d.b.

 7,0  tussen de 50  en 58% of wel 7,5 en 9.0 d.b.

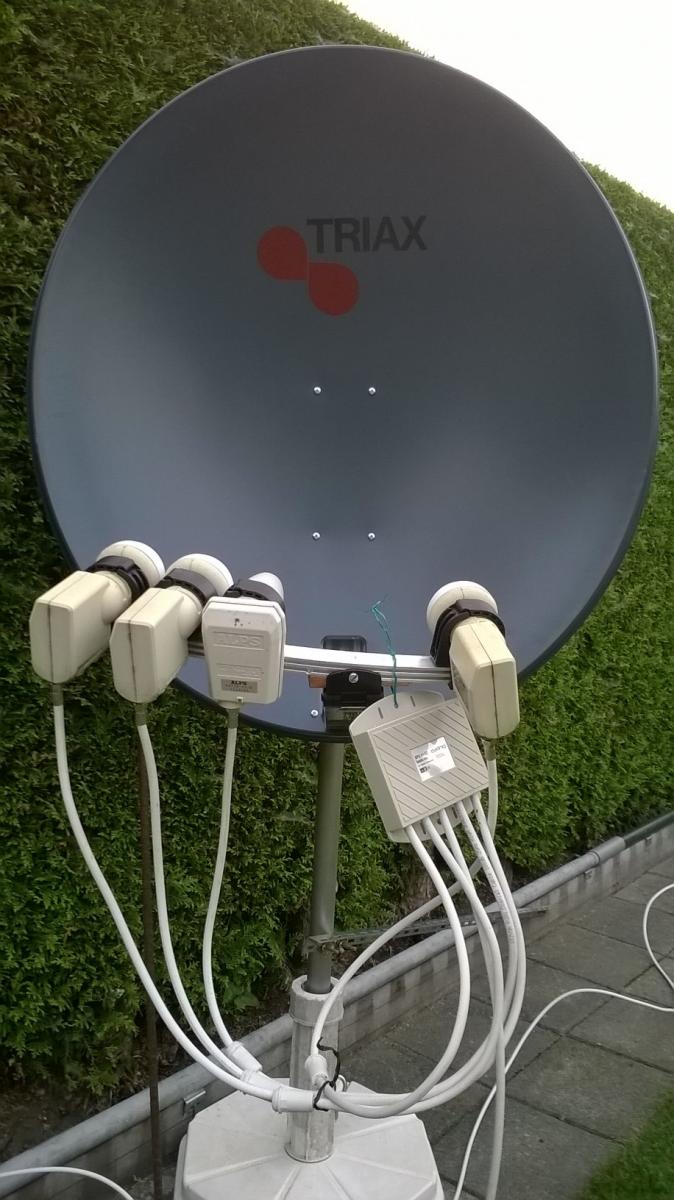

Hier een paar foto's van het geheel.



Groet  satkijker.

[satkijker]

moet ik dan ook de langere lnb houdrt nemen. ik kan me gerineren dat er 2 maten zijn



Het Triax-multiblock bestaat maar in 1 maat en is geschikt voor een Triax 54 t/m de Triax 110.



Sprietje.

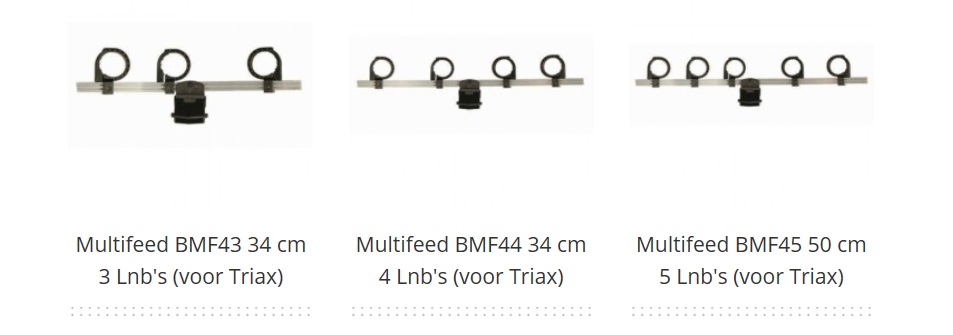

Ik den dat Nickname hier deze imitatie bedoeld en ja deze zitten heel los in de lnb arm dan past de echte Triax-multiblock toch veeeeeeeeel beter.

Zie afbeelding.





Gr. satkijker.

[nickname]

hoi satkijker,



bedankt voor de info. ik ga dit ook proberen dan wel tegenovergesteld sinds ik 28 moeilijk kan ontvangen vanwege in de weg zittende gebouw. en ik dacht het al met mijn multiefeed zit echt losjes

[Sprietje]

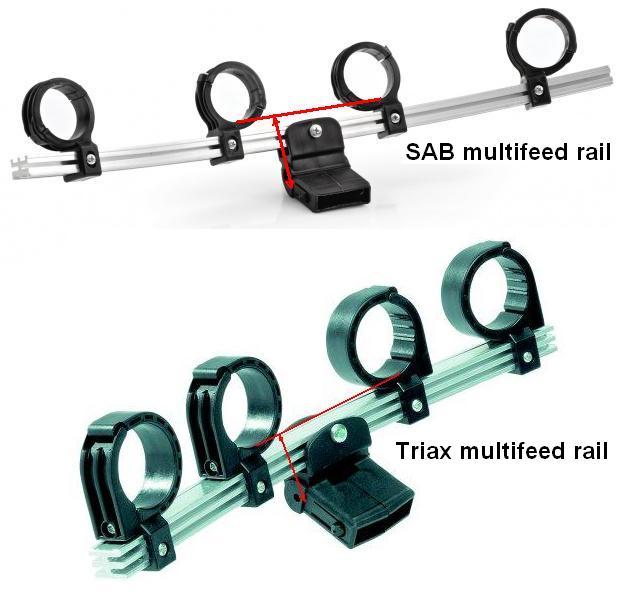

Verder heb je ook te maken dat de lnb's op een SAB-rail 19mm hoger staan dan met de originele Triax-rail. Hierdoor staan de lnb's niet goed meer in het brandpunt van de schotel. Nu dat wel weer te compenseren door de elevatie van de schotel een stuk hoger af te stellen (minder offset) maar goed is het allemaal niet.
Op een Triax-schotel moet je een Triax-rail gebruiken en op een SAB-schotel een SAB-rail.


[satkijker]



Nu bij alle 4 de satellieten een redelijk ontvangst. tot heden probleemloos, moet alleen nog een regen test hebben maar als het niet wil regenen dan maar met de sproeier uitproberen.



Het signaal kwaliteit  is:

28,2 tussen de 58 en 75% of  wel 9,5 en 12 d.b.

23,5 tussen de 73 en 95% of  wel 11,5 en 15 d.b.

19.2 tussen de 85 en 90% of wel 13'6 en 13,9 d.b.

 7,0  tussen de 50  en 58% of wel 7,5 en 9.0 d.b.







Nu met deze regen een paar dagen kunnen uitproberen hoe de ontvangst is, heb geen last van blokken of beeld uitval gehad.

Het signaal kwaliteit is:

28,2 tussen de 52 en 59% of wel 8,3  en 9,5 db.

23,5 tussen de 69 en 73% of wel 10  en 11,5 db.

19,2 tussen de 69 en 84% of wel 11,1 en 13,6 db.

  7,0 tussen de 43 en 51% of wel  4,6 en 8,1 db.



Gr.satkijker

[nickname]

hoi sprietje,



alles goed hoop ik. weer een tijd geleden.   de mijne staat er nog steeds.



wil morgen een triax 78 instaleren met disecq. astra 23,5 en turksat 42. zijn de belangrijkste 2.

gaat dit lukken? kan je voor mij weer kunne berekenen hoe de opstelling komt te staan?



groetjes

[Sprietje]

Ben je niet bang dat je erg weinig signaal krijgt met twee satellieten die bijna 20 graden uit elkaar staan op een Triax 78? Dat gaat je 1,5dB verlies opleveren dus je gaat signaal ontvangen alsof je voor beide satellieten een Triax 64 gebruikt.

Voor Rhoon heb ik het volgende voor je uitgerekend:
- plaats de rail met het gat in het midden zodat dit in de onderste groef zit en zet de rail horizontaal.
- plaats nu beide lnb's zodat het kuiltje in de kap precies 95mm uit het midden van de rail staan. Ze staat dus 190mm uit elkaar. Dat moet gemeten worden in de bocht die de rail heeft. Hiervoor kun je het beste een plastic liniaaltje van 30cm nemen uit een tekensetje. Dat kun je makkelijk een beetje rond drukken tijden het meten.
- Je moet nu de schotel op de Intelsat 33 oost uitrichten. Ontvangst krijg je daar niet van maar je moet de schotel m.b.v. de zon uitrichten op de 33 oost.
Voor zaterdag is dat precies om 12:21uur. Dat doe je met de plakbandmethode die ik al zo vaak beschreven heb.
- zet de richting van de schotel in deze stand vast.
- stel nu de elevatie van de schotel in op 25 graden. De voorzijde van de schotel staat nu ongeveer verticaal.
- nu ga je de rail precies 20 graden schuin zetten, de lnb van de 42e het hoogste.
Dit is tevens de maximale stand van een Triax-rail als het gat in de onderste groef staat. Controleer dit even door een vulling van 64mm op de kop van de Astra 23,5 te plaatsen en dan de waterpas ook op de kop van de 42e lnb te leggen.
- Als het goed is moet je nu signaal op beide satellieten hebben. Aan de richting niets meer doen, alleen de elevatie zodanig bijstellen totdat je maximale signaalkwaliteit hebt. Dat zou voor de Astra 23,5 en Turksat 42 hetzelfde moeten zijn.
- je kunt nu proberen of je nog een betere signaalkwaliteit krijgt door de lnb's een fractie over de rail te verschuiven maar ik denk dat het alleen maar slechter wordt.

Veel succes met het afstellen. Dit is geen makkelijke afstelling omdat je de satelliet in het midden niet kunt ontvangen en beide lnb's erg ver uit elkaar staan maar zonder deze informatie kom je er nooit.
Ga je schotel op een andere dag uitrichten als de zon schijnt, geef die dag dan even op, dan geef ik je de precieze tijd door.
