2 Antennes DVB-T ontvangst

[Sprietje]

Nou dat ben ik niet met je eens. Als je de sprietantenne richting de zender houdt (bij horizontale polarisatie), dan is er meestal maar een fractie van een beweging dat het signaal helemaal wegvalt. Als je het gaat meten met een veldsterktemeter moet je je bedenken dat terristrische antennes vaak een hele grote openingshoek hebben.
Bijv. een 3 elements FM antenne horizontaal 78 graden en verticaal 115 graden.
Een 5 elelemts FM antenne horizontaal 65 graden en verticaal 93 graden.
Nou, laat mij de antenne dan maar afstellen zonder veldsterktemeter op een andere slimme manier. Dat kan bijv. ook met Google Earth.


[Drs. IJzerbout]

Sprietje...kom...ik had meer van je verwacht. Een spriet heeft nauwelijks richtgevoeligheid. (ten opzichte van een meerpool antenne)

Een kompas is daar 100 x beter voor geschikt en stop je zo in je broekzak.



Kijk eens naar natuuruitzendingen waar ze een dier van een kleine zender voorzien. Daar zijn ze dan altijd op pad met een 2 elements antenne (radiator en reflector) om dat dier weer op te sporen. En het ontvangende element is een echte dipool. Die heeft een goede richtingkarakteristiek.



Maar de spriet op een transistorradio is maar een onaangepast stuk ijzer en is een monopool. Die heeft nauwelijks richtingsgevoeligheid. Nogmaals, met een goed kompas had je bij mij meer indruk gemaakt. :D

[Drs. IJzerbout]

In eerste instantie zou ik het met één antenne proberen in de richting van de zwakste zenders, naar ik begrijp zijn dat de Waalse zenders op Doornik, dus verticaal gepolariseerd, daarna kijken of en hoe de andere zenders binnenkomen.



Het aan elkaar koppelen van antennes doe je met een koppelfilter, Google is your friend. Zoek een filter waar je (minimaal) twee UHF-antennes op kan aansluiten.





Je kunt niet zomaar 2 antennes aan een koppelfilter aansluiten om uit meerdere richtingen te ontvangen.

Dit geeft ongewenste storingen. Je zult dan weer met één of meerdere sperfilters ongewenste kanalen moeten gaan sperren op iedere antenne.

In de analoge tijd kon dit al helemaal niet in verband met reflecties. Nu het digitaal is geeft dit ook reflecties en kan zelfs een ontvangstverbetering geven. Tog schat ik de kans klein dat dit goed gaat.

[Sprietje]

Beste Drs.IJzerbout

Die zenders die ze aan die dieren bevestigen hebben zo weinig vermogen dat je die alleen maar kunt ontvangen met een richtantenne. Dat is dus een heel ander verhaal.


[ceesv]

Sprietje, heb je nooit aan een vossenjacht deelgenomen met een HB9CV antenne?

Het gaat niet om het vermogen, maar om de richtingsgevoeligheid en de voor-achter verhouding bij het opsporen van de"vos".

[astro iris]

Je kunt niet zomaar 2 antennes aan een koppelfilter aansluiten om uit meerdere richtingen te ontvangen.

Dit geeft ongewenste storingen. Je zult dan weer met één of meerdere sperfilters ongewenste kanalen moeten gaan sperren op iedere antenne.

In de analoge tijd kon dit al helemaal niet in verband met reflecties. Nu het digitaal is geeft dit ook reflecties en kan zelfs een ontvangstverbetering geven. Tog schat ik de kans klein dat dit goed gaat.

Had hier nog een coax splitter liggen en eens getest vandaag, maar nul resultaat. Bij nader inzien dienen die splitters om de coax naar 2 tv's te leiden. 't Wordt nog wat opzoekwerk.

[Alex1970]

Met een splitter krijg je een misaanpassing. Er zijn koppelfilters hiervoor te koop (even googelen).

De antenne voor Frankrijk horizontaal en voor de Belgische zenders (Doornik en Egem) Verticaal plaatsen.

[astro iris]

Met een splitter krijg je een misaanpassing. Er zijn koppelfilters hiervoor te koop (even googelen).

De antenne voor Frankrijk horizontaal en voor de Belgische zenders (Doornik en Egem) Verticaal plaatsen.

Heb al heel wat gegoogeld maar niet echt gevonden, meestal is het een koppelfilter om satelliet en antenne te koppelen en die heb ik al getest en dat gaat ook niet. Kun je mij eens een voorbeeld geven van een koppelfilter voor 2 antennes.

[astro iris]

Is dit het?

[Alex1970]

Zou kunnen, ik kan het niet lezen.

[ceesv]

Hee, een splitter!

Die je ook als breedbandig koppelfilter kunt gebruiken.

[Drs. IJzerbout]

Beste Drs.IJzerbout



Die zenders die ze aan die dieren bevestigen hebben zo weinig vermogen dat je die alleen maar kunt ontvangen met een richtantenne. Dat is dus een heel ander verhaal.





Nee, een richtantenne wordt hiervoor gebruikt om te bepalen in welke richting het dier zich bevindt. Met een dipool gaat dat niet omdat je niet weet of het dier zich voor of achter de dipool bevindt.

[Sprietje]

Tja, dat mag duidelijk zijn maar het gaat mij toch niet om dieren maar om te bepalen uit welke richting de signalen van een TV-toren komen en dan weet je heus wel in welke richting die ongeveer staat. Uiteraard geldt dit alleen bij horizontale polarisatie.

[pel]

De richting bepalen van een bepaalde TV zender deed ik 50 jaar geleden al met een draagbare transistorradio. Je wilt de antenne uitrichten op een bepaalde TV-toren. Dan zoek je even op welke FM-zenders die toren ook nog uitzendt. Als je op dak zit om de antenne te richten, draai je de transistorradio met uitgetrokken sprietantenne zo, dat je op die bepaalde FM-frequentie geen ontvangst meer hebt. Dat is dan precies de richting waarin de antenne moet staan.

Zo kon ik vanaf de grond al zien of te antenne goed gericht stond. Je houdt de transistorradio boven je hoofd en draait hem totdat de ontvangst van die zender helemaal weg is gevallen. De antenne moet dan precies in dezelfde richting lopen als de spriet van je radio.

De meeste zogenaamde "antenne installateurs" gingen dan bij de TV kijken wanneer er het minste ruis in het beeld zat. Bah....., wat een amateuristisch gedoe.



Tja, en als het dan gaat om antennes die in verschillende richtingen moesten staan, dan had ik dat al van te voren helemaal uitgericht.

Internet bestond toen nog niet maar ik gebruikte een hele grote kaart waar ik de TV-torens op had aangegeven. Vanuit mijn werkgebied (woonplaats) had ik de diverse lijnen getekend op de kaart naar de verschillende TV-torens.

Ik legde daar een zweihaak langs en diezelfde stand van de zweihaak gebruikte ik om beneden op de grond de antennes in de juiste onderlinge hoek te plaatsen. Het ging dan bijna altijd om minimaal 3 verschillende richtingen.



Tja, tegenwoordig met internet kun je die onderlinge hoeken natuurlijk ook digitaal opzoeken.





Op die manier gingen we lang geleden wel uit verveling en voor de lol op zondagmiddag met de auto radiopiraten op de fm uitpeilen... Bij de rand van het dorp stond vaak iemand op de uitkijk: paniek, vreemde auto bij het dorp. Jongen holt weg om alarm te slaan... Prachtig nostalisch plaatje overigens.

[astro iris]

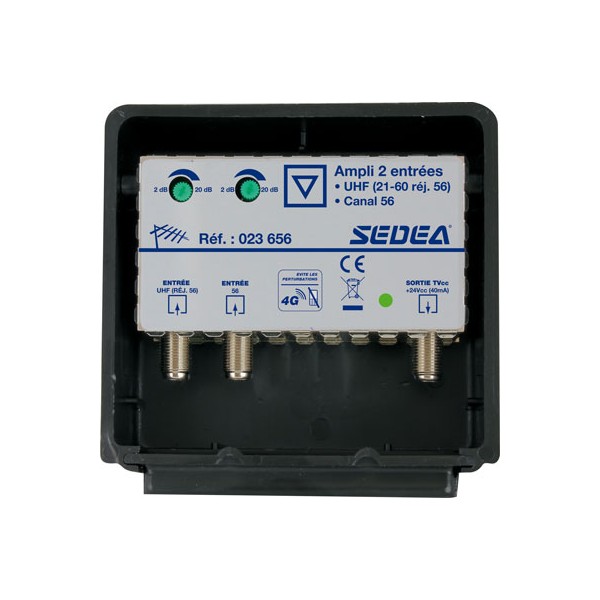

Gevonden op de site van Sedea, maar denk dat dit een versterker is en geen koppelfilter.

1 augustus 2015 aangepast door astro iris
