Domotica? Ik krijg er zin "an".

[Con]

Eerst maar even een introducerend boring verhaal en daarna...



19 jaar geleden heb ik vloerverwarming aangelgd in ons nieuw

te bouwen huis en de verdieping voorzien van lage temperatuur

convectoren. Ik heb een weersafhankelijke regeling (WAR)

geplaatst met ruimtecompensatie, ingesteld op 21 graden en

gaan met die banaan. Dus 24/7 zeer comfortabel ook als je

snachts even moest....



18 jaar later vlogen de energierekeningen om ons oren voor

zowel elektra als (propaan) gas. Dit was het gevolg van vele

factoren die er in al die jaren erin waren geslopen.



Ik zal de intro kort proberen te houden. 3 Jaar geleden liep het

helemaal uit de hand en heb mijn elektra gemonitoord en

daarna zonnepanelen laten plaatsen. En zo wisten we ons

elektraverbruik tot meer dan de helft terug te dringen en

daarnaast nog een keer gedeeld door 2 ivm de de zonnepanelen.



Met het gasverbruik ging het ook voor mijn gevoel bergafwaarts

en was reden om dit toch maar eens een keer aan te pakken.

Maar hoe doe je dat, de thermostaat in de nachtverlaging?

Nee, ik had immers vloerverwarming en dat moest dus subtieler.



Domotica schijnt dan een toverwoord te kunnen zijn en zodoende

ben ik mij daar enkele weken terug in gaan verdiepen en... dat is

niet alleen leuk maar ook erg vermoeiend, ik heb mij suf gelezen.



Uiteindelijk viel er een Computertotaal op de mat met als thema

"Bestuur je huis met Raspberry". De basis was gelegd en ik pakte

een PI (had ik nog liggen) installeerde Domoticz, sloot er een

DS18B20 (temperatuursensor) op aan en een led. En via mijn

browser creerde ik een thermostaat terwijl nu (3 dagen lang) de

temperaturen worden uitgelezen ook van de CPU, het geheugen

gebruik en CPU gebruik, keurig in een grafiekje.



Als dat dan allemaal zo simpel gaat dan krijg je er zin in en

is het dus blijkbaar ook voor mij weggelegd.



Wat is nu mijn aanvalsplan?

Beneden heb ik 4 vertrekken, slaapkamer, douche, keuken en bijkeuken

die ik wil voorzien van een ruimteopnemer (al dan niet draadloos)

welke een thermisch klepje open/dicht stuurt.

De woonkamer wil ik voorzien van een constante (water)vloertemperatuur

middels een aanlegvoeler en (wellicht) een modulerend klepje.

In de woonkamer tevens een ruimteopnemer die de airco stuurt

als hoofdverwarming voor de woonkamer (nieuw experiment).

Boven, de 2 werkkamers alwaar lage temperatuur convectoren

hangen, wil ik voorzien van een ruimteopnemer en een thermische

radiatorafsluiter.

Het geheel, per vertrek middels nachtverlaging te schakelen

maar wel als basis nog de bestaande WAR.



De EVOhome zou mij meer dan 1200 euro kosten, eQ3 ligt rond de

600 a 700 euro, wat ik voor ogen heb zal flink lager uitkomen maar

is sterk afhankelijk welke opnemers ik neem. De DS18B20 is beperkt

in verband met de relatieve korte draadlengte, bij 5 meter moet je

al stoppen. Ik heb wel het geluk dat de PI centraal hangt.

RF zenders vind ik erg boeiend en makkelijk maar dan zit je weer

met de voeding (batterijen). Dus ik ben er nog niet uit.

Voorts geldt, hoe meer je leest hoe lastiger het wordt om palen te slaan.



Wordt vervolgd!!

6 augustus 2015 aangepast door Con

[Psychosammie]

Man waar haal je de tijd vandaan?



Ik heb me ook redelijk ingelezen. Mij leek het starten met een zender van Rfxcom het beste. Er zijn complete setjes met Pi en zender te koop. Rfxcom lijkt mij het beste door het grote aantal protocollen dat ondersteund wordt. Maar ik vind ruim 100 euries voor de zender best veel.

[Con]

Ik heb weliswaar veel gelezen maar ik ben nog niet eens

op 5%.



Er zijn hele goedkope Enocean trancievers en zenders

maar daar vind ik te weinig ervaring over en het moet

wel een beetje kans van slagen hebben.

Zij, Enocean, gebruiken o.a. 868MHz en dat zou wellicht

inpasbaar zijn met eQ3-max.

Ik zou graag op de werkkamers boven twee van deze

RF draadloze thermostaatkranen willen. Maar je weet niet

vooraf, althans heb ik niet kunnen vinden, of je deze

ook zelf kunt aansturen en uitlezen.

Dan ben ik in 1 keer klaar voor boven voor een 100 euro.



Het voordeel van rfscom met 434Mhz is dat deze compatibel

is met de goedkope KAKU. Dus wellicht 2 trancievers, 434

en 868MHz. Flexibeler kun je dan niet zijn.

6 augustus 2015 aangepast door Con

[Con]

Bijvoorbeeld de ENOCEAN USB 300, kost 35 euries

en is een tranceiver, het proberen waard...?

[wiz]

ik ga deze met belangstelling volgen.

[Psychosammie]

@Con

Het vervelende van al dit soort homeautomation producten / leveranciers is dat ze gesloten protocollen gebruiken. Dus je bent niet vrij in het kopen van aan te sluiten apparatuur.

Zoek eens de ondersteunde protocollen van Rfxcom op. Dan snap je dat je met een losse transceiver er nog niet bent. Ik heb 433 Mhz zendertjes en ontvangertjes gezien voor nog geen 5 euro. Maar dan moet je wel aan het programmeren.



Vergeet niet dat Domoticz de USB 300 wel moet ondersteunen. Voor wat ik gelezen heb moet je de Z-Wave USB stick van Aeon Labs hebben.



https://www.google.nl/?gws_rd=ssl#q=aeon+labs+z+stick+raspberry+pi

[Mrbeam]

De DS18B20 is beperkt

in verband met de relatieve korte draadlengte, bij 5 meter moet je

al stoppen. Ik heb wel het geluk dat de PI centraal hangt.

Dan doe je iets niet goed.

Ik heb 4 stuks aan een pi hangen via 20 meter cat-5 kabel.

[Con]

@Psychosammie

Enocean wordt wel genoemd in Domoticz (ivm de USB300)

Wat ik mij afvraag is, als je zo een 868Mhz ontavnger

hebt of je dan alle randapparatuur op 868 MHz kunt

ontvangen.





@Mrbeam

Goed om dit te lezen, veel verhalen op het internet

zeggen namelijk iet anders. Dat zou heel mooi zijn

want die opnemers kosten geeen drol (1 a 2 euro) en

werken direct met eenPI en Domoticz. zonder programmeren.

Heb je ze stuk voor stuk aan een cat5 hangen of een

kabel waar de 4 sensoren aanzitten?



@wiz

Natuurlijk heb je tweakersnet maar het leek mij leuk

om dit onderdeel hier een kans te geven, enerzijds,

dit in tegenstelling tot de meeste fora wordt hier

gelukkig Nederlands gesproken en nu ik jouw reactie

lees is er dan gelijk, indien nodig, Linux ondersteuning.

7 augustus 2015 aangepast door Con

[Con]

Een aanvulling, eerst maar eens een screenshot voor

de mensen die Domoticz nog niet hebben gezien.

En waar denk ik aan om in te zetten?
A een Raspberry (heb ik tenslotte liggen)
B een relaisboard met 8 relais
C 5 ruimte-opnemers DS 18b20
D 1 water-opnemer DS 18b20
E 2 (of 3) RF thermostaatkoppen (868 of 433 Mhz)
F Z-wave 868Mhz gateway? (wel goed betaalbaar)
G RFXcom 433MHz gateway maar dan wel een experimentele waarschijnlijk
H 4 thermische zone motoren 24 of 230 Volt
J 1 zone motor 0-10 Volt (als ik die aangestuurd krijg)

En ook nog wel aardig om te vertellen dat iemand ook bezig was met domotica.

En plots zag hij de regenmeter van zijn buurman voorbij komen, scheelde hem

weer een kleine investering...





Wordt vervolgd.

9 augustus 2015 aangepast door ceesv
Op verzoek attachment verwijderd.

[Big fellow]

Con;





Kan jij elektronica solderen?  Zo ja, dan kan je eens gaan kijken naar de ESP8266 modules, met de LUA firmware. Die modules kosten geen drol, zeg maar minder dan 5 euro, en zijn een complete WiFi oplossing met een klein processortje. Die processor kan je programmeren in LUA, en zijn dan heel eenvoudig in gebruik. Twee "nadelen". Ze hebben een stabiele 3.3V voeding nodig. (Kan je op verschillende manieren creeeren) en het zijn "kale" modules die je dus moet gaan toepassen.

Echter er is een mooie oplossing om mee te beginnen, en misschien te blijven gebruiken , is de NodeMCU development kit, is een compleet systeem, en kost minder dan $15 .. Op een zo'n bordje kan je meerdere DS18B20 sensoren aansluiten, en die dan via WiFi aan je netwerk/raspberry...

En LUA is niet echt lastig om te leren, te meer er een grote community is die deze bordjes met LUA gebruikt voor domotica...

[Con]

Tot en met gewone IC's soldeerde ik mij vroeger helemaal stuk.



Sinds de SMD's heb ik het moeten opgeven, mijn ogen en handen

laten dat niet meer toe (oorzaak drank? )



Dus ik ben aangewezen op kits maar daar valt ook veel in te shoppen.

Ben al weken bezig mij zelf te vormen wat ik nu precies wil.

Ik denk in ieder geval aan en 433 en 868 MHz en doe mijn best voor

USB.

Met de relayboards gaat het wel goed , voor 10 euro heb je een

8 relayboardje. Maar nu kwam ik net ook weer RF-relais tegen,

ook wel grappig (de goedkoopste was 8 euris (1 relais).



Maar jouw tip neem ik van harte, dan heb ik weer een zoekargument

en kom ik wellicht weer complete kitjes tegen, waarvoor mijn dank.



Ik suruf mu tu plettur

[Mrbeam]

1) Goede cat-5e/6 kabel gebruiken.

2) De pull-up weerstand niet vergeten en goed plaatsen.

3) 1-wire is een bus systeem, dus 1 string maken met als aftak de temp sensor. Maak de aftakkabel zo kort als mogelijk.

Dus geen ster maken, want dan zal het na een paar meter niet meer werken.

[Con]

De eerste 2 punten zijn duidelijk, alleen de 3e is wat lastig

als je naar 5 verschillende plaatsen in je huis moet.



Maar goed, ik zal nog ff stoomcursusje doen op het www wat

betreft 1-wire bus.

[Gast catw]

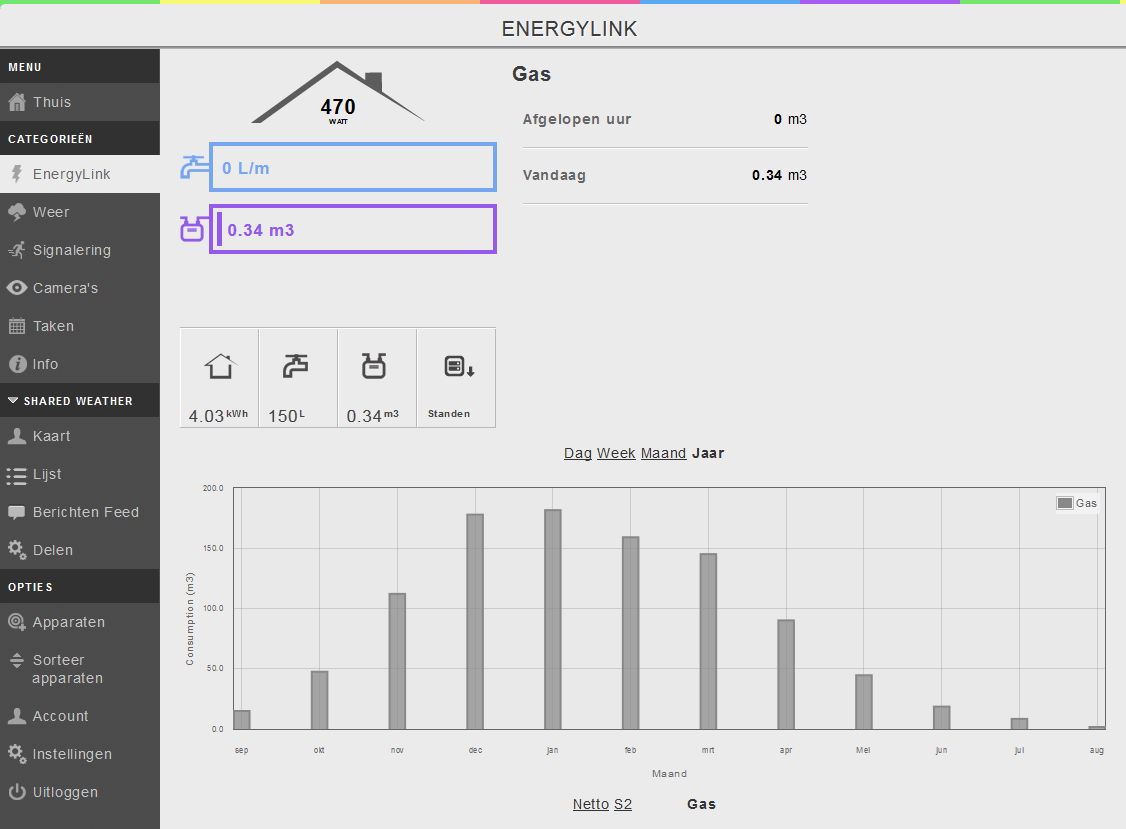

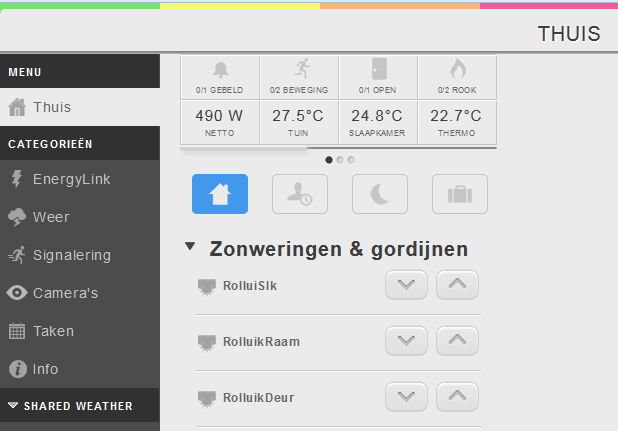

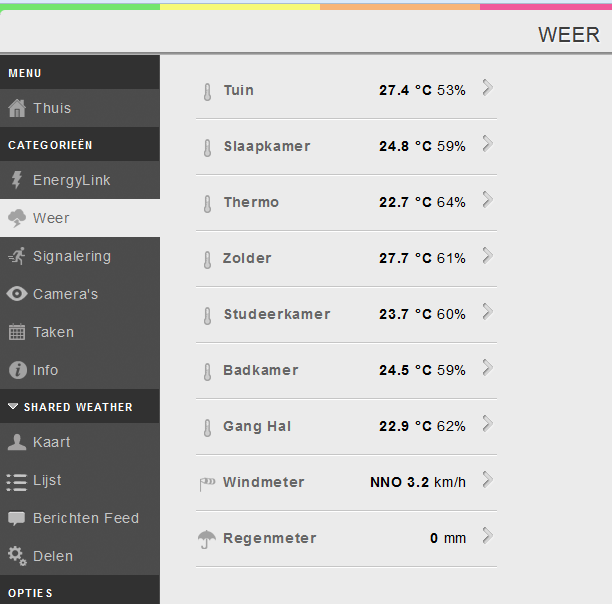

Dit is wel leuk en zoals ik nu al zie kan je daar veel meer mee dan met een vastgegeven, zelf zal ik niet meer overstapper naar iets anders.

Een eventuele uitbreiding of aanvulling op mijn HW systeem zou altijd wel kunnen vandaar dat ik dit dus ook wel volg.

Eens was ik begonnen met een weerstationnetje en enkele schakelaars tot ik via een kennis de HW tegen kwam en dat leek mij wel leuk en die is nu, met alle los aangeschafte onderdelen aardig uitgebreid.

De enige aanpassing die ik er zelf aan heb gedaan is het vervangen van de antenne's, deze zijn nu extern.







[Con]

Dit is wel leuk en zoals ik nu al zie kan je daar veel meer mee dan met een vastgegeven, zelf zal ik niet meer overstapper naar iets anders.

Een eventuele uitbreiding of aanvulling op mijn HW systeem zou altijd wel kunnen vandaar dat ik dit dus ook wel volg.

Eens was ik begonnen met een weerstationnetje en enkele schakelaars tot ik via een kennis de HW tegen kwam en dat leek mij wel leuk en die is nu, met alle los aangeschafte onderdelen aardig uitgebreid.

De enige aanpassing die ik er zelf aan heb gedaan is het vervangen van de antenne's, deze zijn nu extern.







Hoe meer ik zie hoe gekker het mij maakt en het niet

meer meevalt om op een recht spoor te blijven...



Het aanbod is GIGA en het kan heel goedkoop, of het

dan werkt zien we dan wel weer. Als je weinig investeert

dan val je je ook geen buil.



Bijvoorbeeld de goedkoopste sensor DS18B20 gezien

voor € 0,74 inclusief verzendkosten, het gaat nergens

meer over of de probe € 1,05. Oké, niet draadloos.

9 augustus 2015 aangepast door Con
