reparatie Samsung TV-tje T200-HD doet het niet meer, wie wil mij helpen?

[Miauw]

Ik heb een klein Samsung TV-tje die helaas niets meer doet, een beetje uit ervaring van dit forum ligt dat meestal aan de voeding.



Het is een:



Samsung

Model: T200HD

Model code: LS20TDDSUV/EN



Ik heb nog geen schroeven kunnen vinden op de voet na.



Zou graag een foto maken zodat iemand mij stap voor stap kan uitleggen wat ik moet doen.



[metince]

Waar woon je ik ken een goedkope reparateur in Rotterdam



via PM ivm commercie graag..

[Steve]

schema staat nu op de server.



verv in de voeding

C107   1000uf/25v

C108   1000uf/25v

C109   680uf/25v

C110   820uf/25v

C113   820uf/25v

[Miauw]

@Steve,



Ik dacht al die kant op te moeten denken, maar doe het liever met foto's.

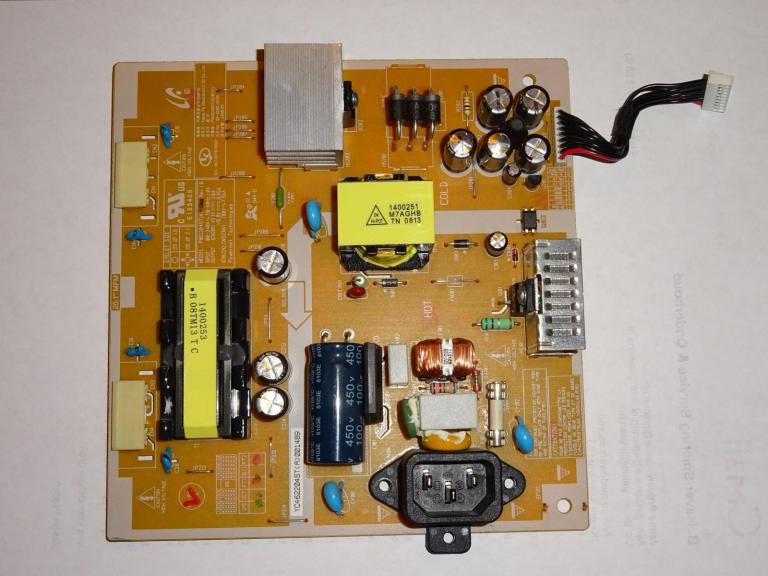

Deze week heb ik het erg druk, maar ik zal eerst het TV-tje open moeten maken voor ik foto's kan maken waar de elco's zitten.



Schema's ala electuur lukt mij wel (is net lego), maar ingewikkeldere schema's is lastiger voor mij.

10 augustus 2015 aangepast door ilseonline

[Miauw]

Elco's zullen wel condensatoren moeten zijn, die haal ik qua naam nog al eens door elkaar.

[ceesv]

Nee, het zijn elco's, elektrolytische Condensatoren.

[Miauw]

Dus het zijn condensatoren?



Sorry, ik haal volgens mij condensatoren en elco's door elkaar, wat is het verschil?

[Frans B]

een elco heeft polariteit, dus een plus en een min. een condensator heeft dat niet.

[columbo]

Het verschil = elco's hebben een + en - = dus polariteit , dus opletten bij montage !! ,Bij gewone condensatoren  maakt dat niet uit, zie google !!

[Miauw]

Verder zien ze er het zelfde uit?



Als dat namelijk zo is, dan haal ik dat steeds qua naam door elkaar.

27 augustus 2015 aangepast door ilseonline

[Miauw]

schema staat nu op de server.



verv in de voeding

C107   1000uf/25v

C108   1000uf/25v

C109   680uf/25v

C110   820uf/25v

C113   820uf/25v



Zijn dit allemaal condensatoren? met + en - ? of zitten hier ook elco's tussen?

[trust]

Zijn dit allemaal condensatoren? met + en - ? of zitten hier ook elco's tussen?

dat zijn allemaal Elco's   Electrolitische Condensatoren  met plussen +++ en minnen ----

[Miauw]

El Co , ik begin het te begrijpen.

[Miauw]

dat zijn allemaal Elco's   Electrolitische Condensatoren  met plussen +++ en minnen ----





El Co , ik begin het te begrijpen, deze hebben altijd een - teken, dus een + en -, een normale condensator heeft geen + en - en maakt dus niet uit hoe die er in zit.



Als ik het goed begrijp, dan lijkt het op gelijk ( + en - ) of wisselstroom ( zonder + en - ), klopt dat?

28 augustus 2015 aangepast door ilseonline

[ceesv]

Ja, gewone condensatoren kunnen aangesloten worden op wisselspanning.

De grote Capaciteitswaarden in combinatie met de lage spanning vertellen de insider ook dat het om Elco's gaat.

Gewone condensatoren hebben veel kleinere capaciteitswaarden.
