reparatie Samsung TV-tje T200-HD doet het niet meer, wie wil mij helpen?

[ceesv]

Meestal is daarvoor een kunststof spateltje het beste, gecombineerd met fingerspitzengefuhl.

[Miauw]

Meestal is daarvoor een kunststof spateltje het beste, gecombineerd met fingerspitzengefuhl.



Sorry, maar bedoel je een kunststof spateltje met beleid gebruiken? (mijn buitenlandsentalenkennis is helaas niet zo geweldig)

[ceesv]

Ja, met vingertoppengevoel, dus heel voorzichtig.

[Frans B]

Ik heb al heel veel monitoren opengemaakt. De oudere zitten geschroeft, de nieuwere niet. Het beste is om met beide handen 2 vingers per hand te gebruiken en in de hoek onderin te beginnen. Voorzichtig het plastic omhoog drukken en een beetje op het scherm drukken kan geen kwaad. Wel op eigen risico, scherm kan wel breken maar is mij nog nooit gebeurd. Klik klik enzo en het randje is los.

[Miauw]

Project TV-tje gaat eerdaags herstarten, de behuizing is voorzichtig met een schoevendraaier open gemaakt, alleen rond het scherm niet met schroeven, nu nog de plekken waar de onderdelen zitten opzoeken en vervangen, echter heb ik daar daglicht voor nodig en een beetje rust.

20 oktober 2015 aangepast door ilseonline

[Miauw]

schema staat nu op de server.



verv in de voeding

C107   1000uf/25v

C108   1000uf/25v

C109   680uf/25v

C110   820uf/25v

C113   820uf/25v



Het duurde even wat langer, maar nu ik toch een nekhernia heb, heb ik mooi de tijd om even in alle rust te kijken.



Volgens mij is het een ander soort voeding, C201 en C202 staan bol, maar zijn wel 1000uf/16v die door 1000uf/25v vervangen moeten worden.



Ik probeer later even een foto te plaatsen, de rest op de voedingsprint lijkt een andere waarde te hebben, maar staat niet bol.



Ik zal ook even de types erbij plaatsen, dan is het wat duidelijker.



In actie, maar wel in slamotion.

[columbo]

Beste Ilse ,Diw elco's die bolstaan  zijn zo wie zo defect en die andere moeten ook vervangen worden nl die van 680uf en die 2 van 820uf ,ze hoeven niet persé bolt  te staan indien defect ,vaak is er niks aan te zien ,echter wel  effe meten.= weten.

[Miauw]

Dat even meten is wat ik nog moet leren, al doende leert men, maar hoe?

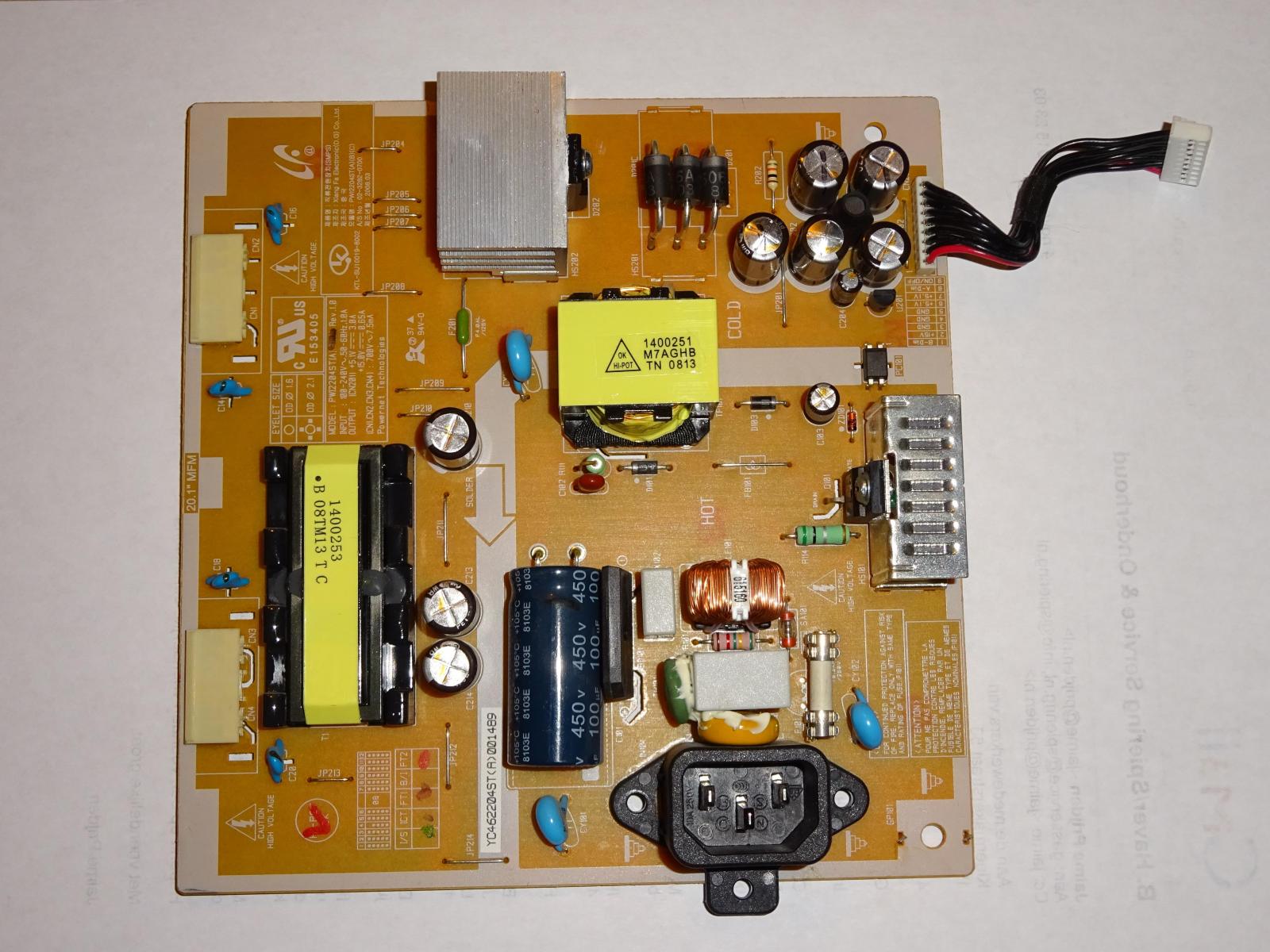

Ik heb een foto gemaakt, heb deze in de bijlage geplaatst, maar moet nog duidelijk aangeven wat wat is en welke waarde deze heeft.



Het betreft zoals bijna altijd het geval is de voeding, ik moet de waardes nog aangeven, want als ik het goed gelezen heb, dan klopt het niet helemaal:

5 november 2015 aangepast door ilseonline

[Steve]

vervang die 6 elco`s in de rechter bovenhoek maar.



• C201

• C202

• C211

• C212

• C203

• C204

5 november 2015 aangepast door Steve

[Miauw]

Ik was nog niet klaar.



Rood = 16 volt / 1000uf / 105 graden op C201, C202
Groen = 25 volt / 470uf / 105 graden op C210, C211, C212, C213, C214
Paars = 25 volt / 330uf / 105 graden op C203
Blauw = 50 volt / 10uf / 105 graden op C204
Roze = 35 volt / 47uf / 105 graden op C103
Bruin = 450 volt / 100uf / 105 graden op C101



Ik hoop dat ik het zo duidelijker heb gemaakt.



De rode van 16 volt / 1000uf / 105 graden op C201 en C202 staan bol, de rest (nog) niet.



Welke door welk aantal volt?



Steve, nou mag je.

5 november 2015 aangepast door ilseonline

[Miauw]

vervang die 6 elco`s in de rechter bovenhoek maar.



• C201

• C202

• C211

• C212

• C203

• C204



Oké, maar in welke waardes / voltages?



Zie foto met kleurtjes en bericht hierboven.

5 november 2015 aangepast door ilseonline

[Steve]

Rood = 25 volt / 1000uf / 105 graden op C201, C202

Groen = 25 volt / 470uf / 105 graden op C210, C211, C212, C213, C214

Paars = 25 volt / 330uf / 105 graden op C203

Blauw = 50 volt / 10uf / 105 graden op C204

Roze = 35 volt / 47uf / 105 graden op C103

Bruin = 450 volt / 100uf / 105 graden op C101



aleen die in de rechter bovenhoek.

[Miauw]

@steve,



Dus:



Rood = 25 volt / 1000uf / 105 graden op C201, C202
Groen = 25 volt / 470uf / 105 graden op C211, C212
Paars = 25 volt / 330uf / 105 graden op C203
Blauw = 50 volt / 10uf / 105 graden op C204



Dit zijn de 6 elco's in de bovenhoek met alleen de "Rood = 25 volt / 1000uf / 105 graden op C201, C202" aangepaste voltage van 16 naar 25 volt, de rest blijft gelijk zoals ik het nu lees, klopt dat?



De andere elco's die niet in die hoek zitten kunnen blijven zitten zoals dat nu is?

5 november 2015 aangepast door ilseonline

[Steve]

Juist,dat heb je goed gelezen.

[Miauw]

Dank je wel.



Ik moet even 4 elco's erbij kopen, 2 had ik er al gekocht (Rood = 25 volt / 1000uf / 105 graden op C201, C202).



Dat gaat denk ik dit wekend wel lukken, eerst even naar mijn huisarts om het één en ander te bespreken.



Het klinkt misschien raar, maar ondanks mijn gezondheidsklachten geeft het ook een beetje rust, want ik ben even met wat anders bezig en als het werkt geeft dat een fijn gevoel.



Verder probeer ik er achter te komen hoe wat werkt en hoe ik schema's kan gaan begrijpen.
