Schotel afstellen in de Algarve

[Ferro]

Porbeer een Triax van 110 af te stellen met 3 Alps quad  LNB's op een rail.

Daarmee zou ik Astra 1 en 3 + Hotbird willen ontvangen.

De schotel heb ik eerst  afgesteld op 19.2 met een prima ontvangst.

Maar de 2e LNB voor de 23.5 ontvangt totaal niets.

Kijkend naar de schotel zit 23.5 links en 19.2 dus rechts.

In Nederland moest ik de rail rechts omhoog tillen maar hier in Portugal is het precies andersom.

Is dit wel  juist ?

Zou het verstandig zijn om eerst de 23.5 in te stellen ?

Graag enig advies



[Alex1970]

Waiting for....Sprietje

[Sprietje]

Beste Ferro

In welke plaats zit je in de Algarve?


[Ferro]

Sorry, ik moest eerst wat verhuizdozen uitpakken ....

Ik zit vlak bij silves. Zoals ik al zei de 19.2 geeft een prima ontvangst maar op de 23.5 niets.

[Sprietje]

Ik zal vanmiddag even uitrekenen hoe je de zaak moet afstellen.

[Sprietje]

Beste Ferro

Ik heb het volgende voor je uitgerekend voor een Triax 110 in Ferro:

Monteer de rail zodat het gat in het midden in de onderste groef zit.

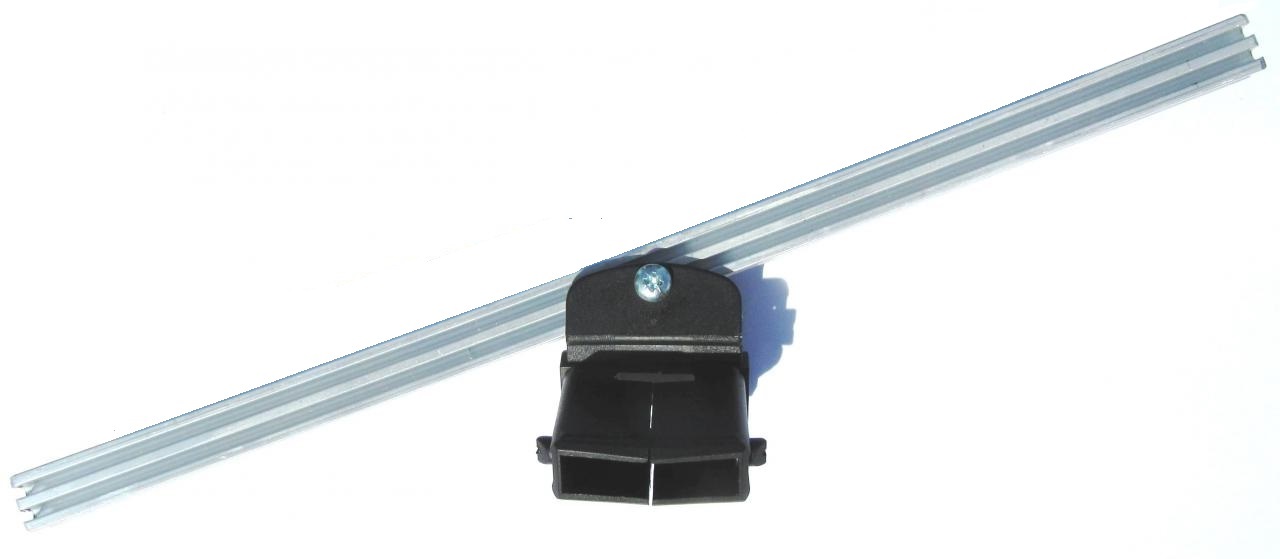

De rail kan nu maximaal 20 graden schuin en dat is niet genoeg voor Silves want daar moet die bijna 25 graden schuin. In bijlage 1 zie je de rail 20 graden schuin staan. Je zult bij de kunststof houder waar de rail tegenaan komt dus nog wat weg moeten vijlen.
Plaats de lnb-houder van de Astra 23,5 tegen de houder.
Stel de afstanden van de lnb's als volgt in:
tussen de Astra 23,5 en Astra 19,2e 58,5mm
tussen de Astra 19,2 en Hotbird 93mm
d.w.z. aan de voorzijde van de lnb gemeten van kuiltje tot kuiltje.

Ik heb de lnb van de Astra 23,5 expres zo dicht mogelijk in het midden gezet om zoveel mogelijk signaal te ontvangen want dat heb je hard nodig in de Algarve. De Hotbird wordt daarom wel wat zwakker maar ik neem aan dat de voorkeur toch naar de Astra 23,5 uit gaat.

Zet de rail nu 24,5 graden schuin, d.w.z. de kop van de Hotbird moet 63mm lager staan dan de kop van de Astra 23,5.

Stel de skew van de lnb's als volgt in:
Astra 23,5 op 28 graden
Astra 19,2 op 24 graden
Hotbird 13 op 26 graden
d.w.z. met de wijzers van de klok meegedraaid als je naar de binnenzijde van de schotel kijkt t.o.v. verticaal, niet t.o.v. de rail.

Stel de elevatie van de schotel in op 36 graden om de satelliet te vinden.
Richt nu de schotel uit op de Astra 23,5 zodat je maximale signaalkwaliteit hebt. Die dit met uiterste precisie want het bepaald ook de signaalkwaliteit van de andere twee satellieten.


[Ferro]

Sprietje, ontzettend bedankt ik ga ermee aan de slag

[Denisdaf]

Sorry, ik moest eerst wat verhuizdozen uitpakken ....

Ik zit vlak bij silves. Zoals ik al zei de 19.2 geeft een prima ontvangst maar op de 23.5 niets.
