dab Yagi antenne

[Mojo]

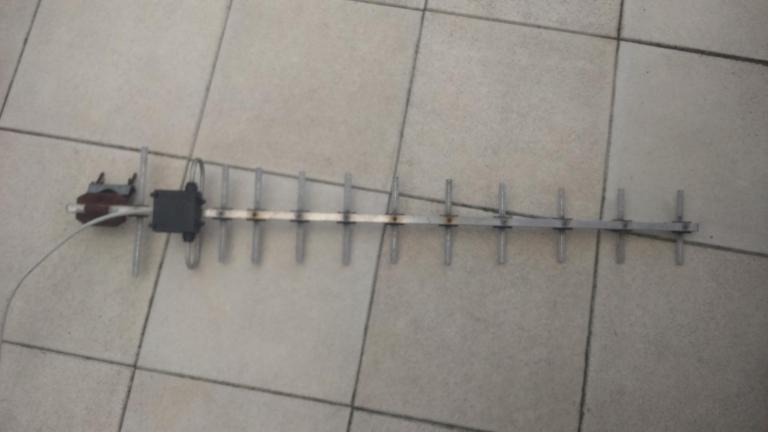

Is deze antenne geschikt voor ontvangst van DAB signalen?

[ceesv]

Nee, die is bedoeld voor hogere frequenties, de TV kanalen 21 - 60.



Een dab antenne heeft de afmetingen van een antenne voor de hogere kanalen uit band III, zeg maar kanaal 10-11

[astro iris]

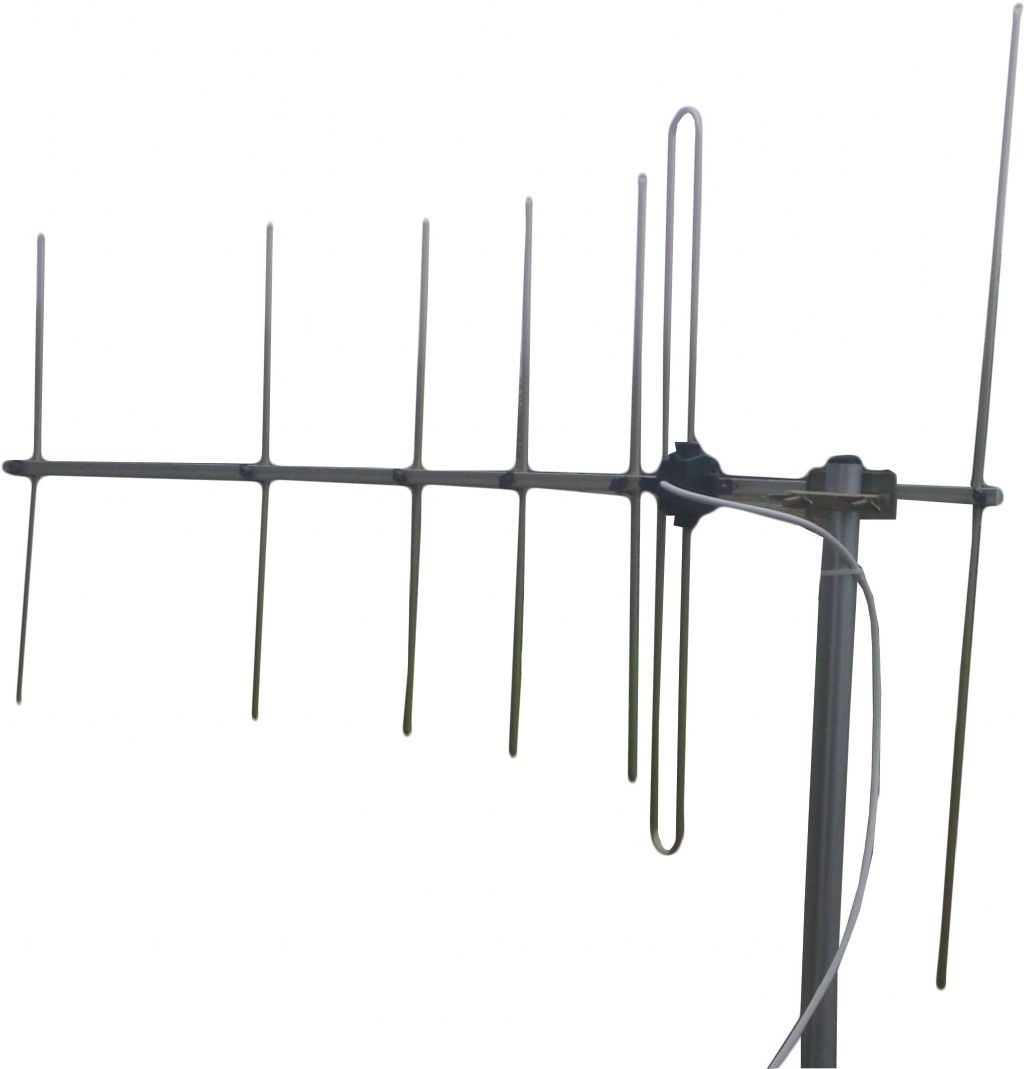

De DAB+ antennes zijn ongeveer dezelfde als de vroegere FM antennes. Heb eens zitten googelen en heb onderstaande antenne afbeelding gevonden, gemakkelijk zelf te maken. Heb er zelf twee gemaakt van 5 elementen die ik voor FM ontvangst gebruik. Dus voor DAB+ kan dat ook, maar hier in Ieper nog niet interessant genoeg om een DAB+ ontvanger aan te kopen.

[astro iris]

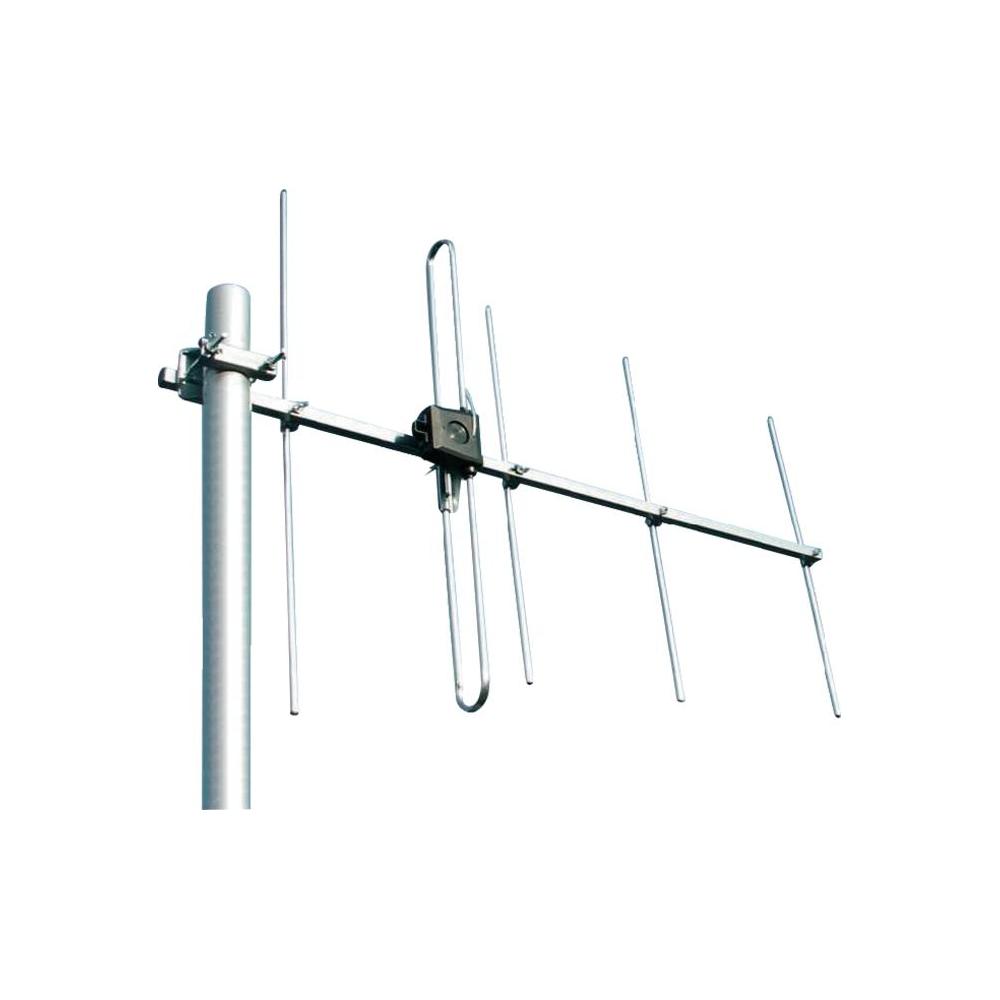

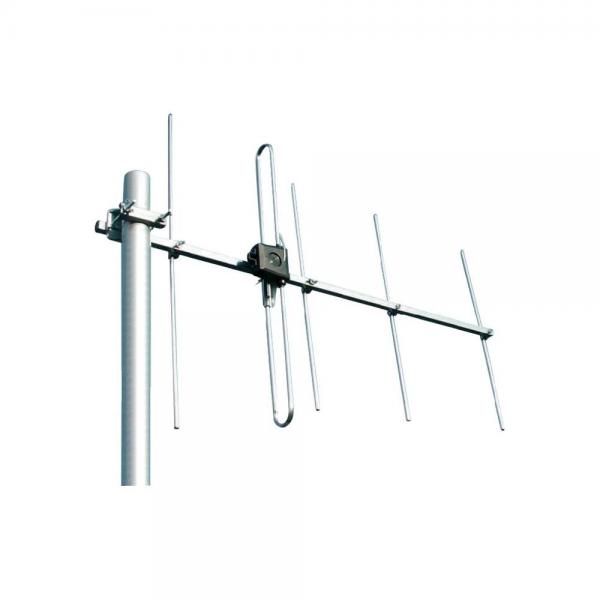

Deze 5 elements antenne heb ik nagemaakt.

[ceesv]

Ik denk dat de foto het origineel is, de nagemaakte antenne is niet in beeld.

[astro iris]

Inderdaad, geen afbeelding van de nagemaakte antenne. Voor het buigen geen probleem hoor, ik heb zo'n 3 tal dipolen liggen.

[mereltje]

Ik zaagde vroeger altijd een stuk uit de dipool , en liet de bochten intact , weer aan elkaar met een busje en je hebt een kleinere of als je er een stuk tussen zet een langere dipool

[astro iris]

Dat plooien van buizen kwam hier ergens anders eens aan bod en er zijn heel wat manieren om dat goed te doen hoor.

[Sprietje]

astro iris schrijft:

"De DAB+ antennes zijn ongeveer dezelfde als de vroegere FM antennes."

De FM-band (band II) loopt van 87,5-108MHz
De DAB-uitzendingen zitten in de band III die loopt van 174-230MHz

De dipool en de directors zijn dus maar ongeveer half zo lang. Dat noem ik niet ongeveer hetzelfde maar totaal wat anders.


14 september 2015 aangepast door Sprietje

[sattv4iedereen]

In België (west Vlaanderen) ontvang je één dab+ test zender (radio2) en dab zenders van de vrt, maar daar zou in de toekomst verandering in komen, al doen de grote als Q-music (nog) niet mee.

Maar hopelijk, brengen ze die tot andere gedachte, als ze een fm licentie koppelen aan het investeren in dab+ zoals in Nederland.

Nu niet dat ik Q luisteraar ben, maar die groten moeten ook mee, wil het een succes worden.

Zo is teletenne ook niks geworden, omdat toen o.a. de VMMa (nu medialaan) niet wilde meedoen.

[astro iris]

astro iris schrijft:



"De DAB+ antennes zijn ongeveer dezelfde als de vroegere FM antennes."



De FM-band (band II) loopt van 87,5-108MHz

De DAB-uitzendingen zitten in de band III die loopt van 174-230MHz



De dipool en de directors zijn dus maar ongeveer half zo lang. Dat noem ik niet ongeveer hetzelfde maar totaal wat anders.



Sorry Sprietje, ik heb me even niet duidelijk genoeg uitgesproken, ik bedoelde het maken van zo'n antenne wordt op bijna dezelfde manier gedaan, dat de afmetingen afweken van een FM antenne had ik al gemerkt .

[astro iris]

@Sprietje, wat zijn de juiste afmetingen van een dipool en van de reflectors van een DAB antenne?

[ceesv]

Kijk eens hier https://nl.wikipedia.org/wiki/Yagi-antenne



Het gaat onder meer over een Band III antenne, de band waar de DAB zenders gehuisvest zijn.

[astro iris]

Thx ceesv, ik kan hier al een stuk mee verder.

[Sprietje]

Ja, dat allemaal wel een leuk verhaal maar dat gaat om kanaalantennes, niet om breedband antennes voor bijv. band III van kanaal 5 t/m 12. Dan wordt het een heel ander verhaal.
