dab Yagi antenne

[Mojo]

Nu staat de Yagi antenne op Goes gericht maar heb daarmee te veel last van storingen. Op de achterkant pak ik de zenders uit Egem die zelfs dan beter binnenkomen.

[Sprietje]

Ik zie beste astro iris dat je in bericht 14 een vraag had gesteld wat de afmetingen van een dipool moet zijn.

Dat is eenvoudig uit te rekenen.
Je moet de lichtsnelheid nemen en dat delen door de frequentie.

Stel dat het om een FM-antenne gaat. De frequentieband loopt van 87,5-108MHz. Als gemiddelde frequentie wordt 100MHz genomen.

De lichtsnelheid is 300.000km/sec., dat is 300.000.000 meter per sec.
Dat deel je door 100MHz. Dit is 100.000.000Hz

300.000.000 gedeeld door 100.000.000 is 3 meter. Dat is dus de golflengte.
Er wordt meestal gebruik gemaakt van de gevouwen dipool. Daarvan moet de buislente 3 meter zijn, gevouwen dus 1,5 meter.

Maar je hebt ook nog te maken met een verkortingsfactor omdat de antenne zich in de lucht bevindt en niet in een vacuüm.

Om het je gemakkelijk te maken zijn er calculators waar je de lengte van bijv. de dipool zo af kunt lezen, bijv. deze: http://www.csgnetwork.com/antennaedcalc.html

Als je hier bij frequentie 100MHz invult en kiest voor antenne "Both Sides" (gevouwen dipool), dan zie je dat de gevouwen dipool 1,426 meter lang moet zijn.


[Alex1970]

Test gedaan met een YAGI Konig F aansluiting in Centraal Vlaams Brabant. NPO(27.360) wordt gescand, maar met

veel Bit error. Getest op Roosendaal, Maastricht, Goes...

Dus geen klank . Radio is een draagbare WP_20160512_09_34_29_Pro.jpgSANGEAN WFR29. Helaas zonder F aansluiting . Dus maar de centrale coax om de spriet

gewikkeld. Afstand antenne-Radio 2 meter. Dus geen kabelverliezen, en zal een VHF versterker de oplossing niet zijn .

Is de misaanpassing voldoende om het ontvangstresultaat te beinvloeden??

Wat bedoel je eigenlijk met (27.360)?

Uiteraard is de antenne zo aansluiten niet aan te bevelen, maar begrijpelijk niet anders mogelijk, tenzij je de radio openmaakt en zelf een externe antenne-aansluiting maakt (waarvan dan ook niet 100% zeker is of er dan geen sprake is van een misaanpassing).

De mast van je antenne zit nu tussen dipool en de reflector, dit kan je ontvangst ook nog een beetje nadelig beïnvloeden.

Hoe hoog staat de antenne?

Volgens fmscan.org komen na de VRT, Norkring en RTBF in Vlaams Brabant als sterkste binnen de regionale omroepen op kanaal 9D en 7A vanaf Roosendaal, dus niet de NPO.

De NPO zou het sterkste binnenkomen vanuit Terneuzen of Ittervoort.

De commerciële zenders op 11C zouden weer het sterkst binnenkomen vanuit Maastricht.

[Alex1970]

Nu staat de Yagi antenne op Goes gericht maar heb daarmee te veel last van storingen. Op de achterkant pak ik de zenders uit Egem die zelfs dan beter binnenkomen.

Is je signaal vanaf Goes misschien niet te sterk op deze manier?

Hoe is je ontvangst van Goes als je de antenne een andere kant op richt?

Mocht dat goed gaan dan zou je bijv. de antenne horizontaal kunnen opstellen en richten op Waver voor de RTBF (kanaal 56).

In Kloosterzande is het me gelukt om zelfs TV Rijnmond (k21) en Omroep Brabant (k30) te ontvangen met een binnenantenne.

Het maakte wel uit welke tuner ik gebruikte, dus de één is gevoeliger dan de ander.

[pitje1]

Moest uiteraard 227.360 zijn .De reflector zit helaas een beetje verscholen achter de mast. Momenteel is er weinig keuze meer in DX VHF antennes.

Antenne staat nu op een hoogte van ca 14m boven de begane grond. Vanuit Maastricht is geen enkel signaal bruikbaar.

Met FMSCAN reikt het signaal net voorbij Diest en ten zuiden van Antwerpen. Goes was vroeger te ontvangen analoog 29/32/35..... met een mast van 25 meter ! Maar in het digitale tijdperk is het helaas alles of niets.

[Sprietje]

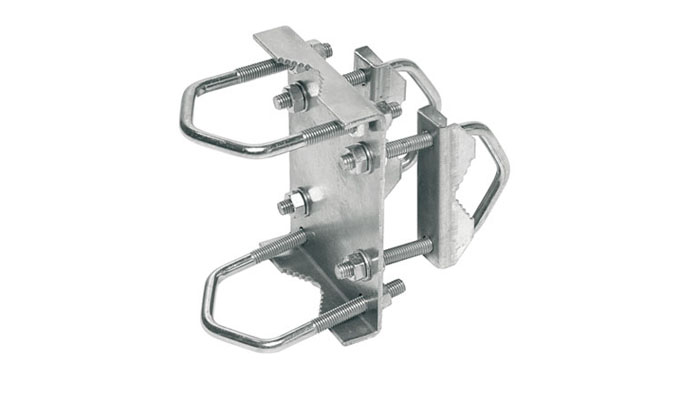

Beter is het boven aan de mast een kruisklem te plaatsen en dan een stuk horizontale pijp van 50cm te plaatsen en daar de antenne aan vast te maken, dan heb je geen verstoring meer van de signalen bij verticale polarisatie.

12 mei 2016 aangepast door Sprietje

[Alex1970]

Moest uiteraard 227.360 zijn .De reflector zit helaas een beetje verscholen achter de mast. Momenteel is er weinig keuze meer in DX VHF antennes.

Antenne staat nu op een hoogte van ca 14m boven de begane grond. Vanuit Maastricht is geen enkel signaal bruikbaar.

Met FMSCAN reikt het signaal net voorbij Diest en ten zuiden van Antwerpen. Goes was vroeger te ontvangen analoog 29/32/35..... met een mast van 25 meter ! Maar in het digitale tijdperk is het helaas alles of niets.



In Nederland en België is er helaas nauwelijks een markt voor radio/TV-antennes door de veelheid aan koper en glas in de grond, anders was ik vast installateur geworden zoals Sprietje geweest is...



Bij König, Wittenberg en Ring kom ik ook niet verder dan 5- tot 7-elements antennes.

In de VHF TV-tijd waren er toch wel antennes met meer elementen, voor de ontvangst van Waver vanuit Nederland hadden we toen een 11-elements antenne met dubbele reflector.

Een oude TV-antenne werkt dus ook, maar vindt die nog maar eens ergens.



Televes heeft nog wel een aparte:

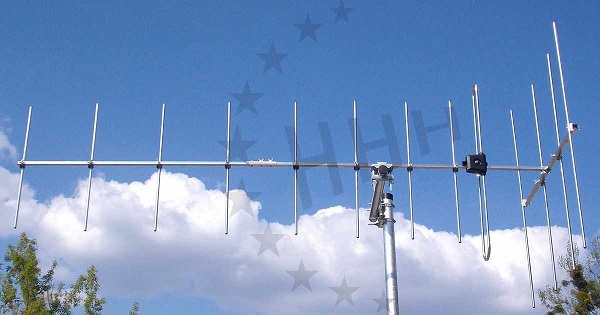

Via Wohnort kom ik op 13-elementsantennes van 3H welke verkocht worden op een Britse en Duitse veilingsite met dezelfde naam.



Even zoeken op "3H-VHF-13":



Status is helaas

"Currently unavailable.

We don't know when or if this item will be back in stock."

[pitje1]

12 dB  is inderdaad het betere werk ! Maar de masthoogte is nog altijd het belangrijkste .

WISI/KATHREIN/BLANKENBURG hadden destijds ook de tweelingen met koppelfilter voor Rijsel op F8A.

Het zal er dus op aankomen een DAB receiver te vinden met een zeer gevoelige ingangstrap, en daar wordt zelden over geinformeerd !

[Alex1970]

Test gedaan met een YAGI Konig F aansluiting in Centraal Vlaams Brabant. NPO(27.360) wordt gescand, maar met

veel Bit error. Getest op Roosendaal, Maastricht, Goes...

Dus geen klank . Radio is een draagbare WP_20160512_09_34_29_Pro.jpgSANGEAN WFR29. Helaas zonder F aansluiting . Dus maar de centrale coax om de spriet

gewikkeld. Afstand antenne-Radio 2 meter. Dus geen kabelverliezen, en zal een VHF versterker de oplossing niet zijn .

Is de misaanpassing voldoende om het ontvangstresultaat te beinvloeden??

Koop anders eens een RTL2832u USB stickje (<€10).

I.c.m. de DAB software van Andreas Gsinn (http://www.ukwtv.de/cms/downloads-aside/281-dab-player-von-andreas-gsinn.html) kan je leuke dingen doen.

13 mei 2016 aangepast door Alex1970

[Codx]

Ja die RTL-SDR stick is een goed idee. Zeker als ik lees dat je DAB+ ontvanger geen echte antenne aansluiting heeft. Ik denk dat daar het verschil gaat zitten.

[Sprietje]

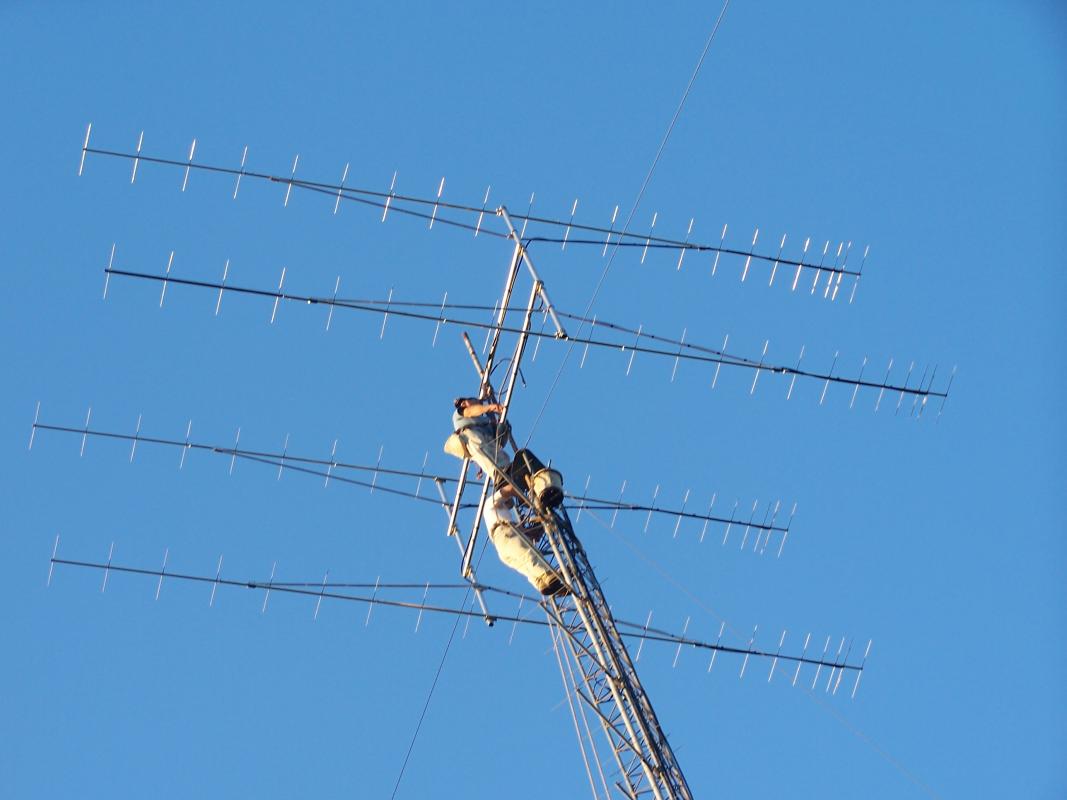

Je moet het meteen groots aanpakken, dat deed ik vroeger ook met een draaibare mast van 21 meter hoog vol met antennes.


13 mei 2016 aangepast door Sprietje

[astro iris]

Ik zie beste astro iris dat je in bericht 14 een vraag had gesteld wat de afmetingen van een dipool moet zijn.



Dat is eenvoudig uit te rekenen.

Je moet de lichtsnelheid nemen en dat delen door de frequentie.



Stel dat het om een FM-antenne gaat. De frequentieband loopt van 87,5-108MHz. Als gemiddelde frequentie wordt 100MHz genomen.



De lichtsnelheid is 300.000km/sec., dat is 300.000.000 meter per sec.

Dat deel je door 100MHz. Dit is 100.000.000Hz



300.000.000 gedeeld door 100.000.000 is 3 meter. Dat is dus de golflengte.

Er wordt meestal gebruik gemaakt van de gevouwen dipool. Daarvan moet de buislente 3 meter zijn, gevouwen dus 1,5 meter.



Maar je hebt ook nog te maken met een verkortingsfactor omdat de antenne zich in de lucht bevindt en niet in een vacuüm.



Om het je gemakkelijk te maken zijn er calculators waar je de lengte van bijv. de dipool zo af kunt lezen, bijv. deze: http://www.csgnetwork.com/antennaedcalc.html



Als je hier bij frequentie 100MHz invult en kiest voor antenne "Both Sides" (gevouwen dipool), dan zie je dat de gevouwen dipool 1,426 meter lang moet zijn.



Bedankt Sprietje, wordt knutselen tijdens de lange wintermaanden.

[pitje1]

De RTL-SDR blijkt een prachtig stukje electronica. Blijkbaar veel uitvoeringen hebben standaard een SMA bulkhead.

En dat is 50 ohm. Is deze stick in Nederland te verkrijgen met F of IEC ?

[Codx]

nee maar je kunt wel een verloop kabeltje maken.

[Alex1970]

De RTL-SDR blijkt een prachtig stukje electronica. Blijkbaar veel uitvoeringen hebben standaard een SMA bulkhead.

En dat is 50 ohm. Is deze stick in Nederland te verkrijgen met F of IEC ?

Die ik heb heeft wel een IEC aansluiting maar kwam uit China.

Of zoek eens naar de Astrometa DVB-T2 USB-stick. Die werkt ook prima (ook met DAB) en heeft een IEC aansluiting.

16 mei 2016 aangepast door Alex1970
