....Radio is een  draagbare WP_20160512_09_34_29_Pro.jpgSANGEAN WFR29. Helaas zonder F aansluiting . Dus maar de centrale coax om de spriet

gewikkeld. Afstand antenne-Radio 2 meter. Dus geen kabelverliezen, en zal een VHF versterker de oplossing niet zijn .

Is de misaanpassing voldoende om het ontvangstresultaat te beinvloeden??

Eh, dat gaat natuurlijk niet werken. Wat je het beste kunt doen is het apparaat open maken, de antenne er af schroeven en een connector maken op de plaats waar de spriet contact maakt met de print.

De massa van de connector is simpelweg gewoon massa.. de 'min' dus.



Het is even hobbyén, maar he, daar is het een hobby voor he!

[ceesv]

Er zijn ook dab radio's met een afschroefbare telescoop antenne, waarna je de vaste kabel kunt aansluiten op een F-connector.

Noxon heeft die bijvoorbeeld.

[pitje1]

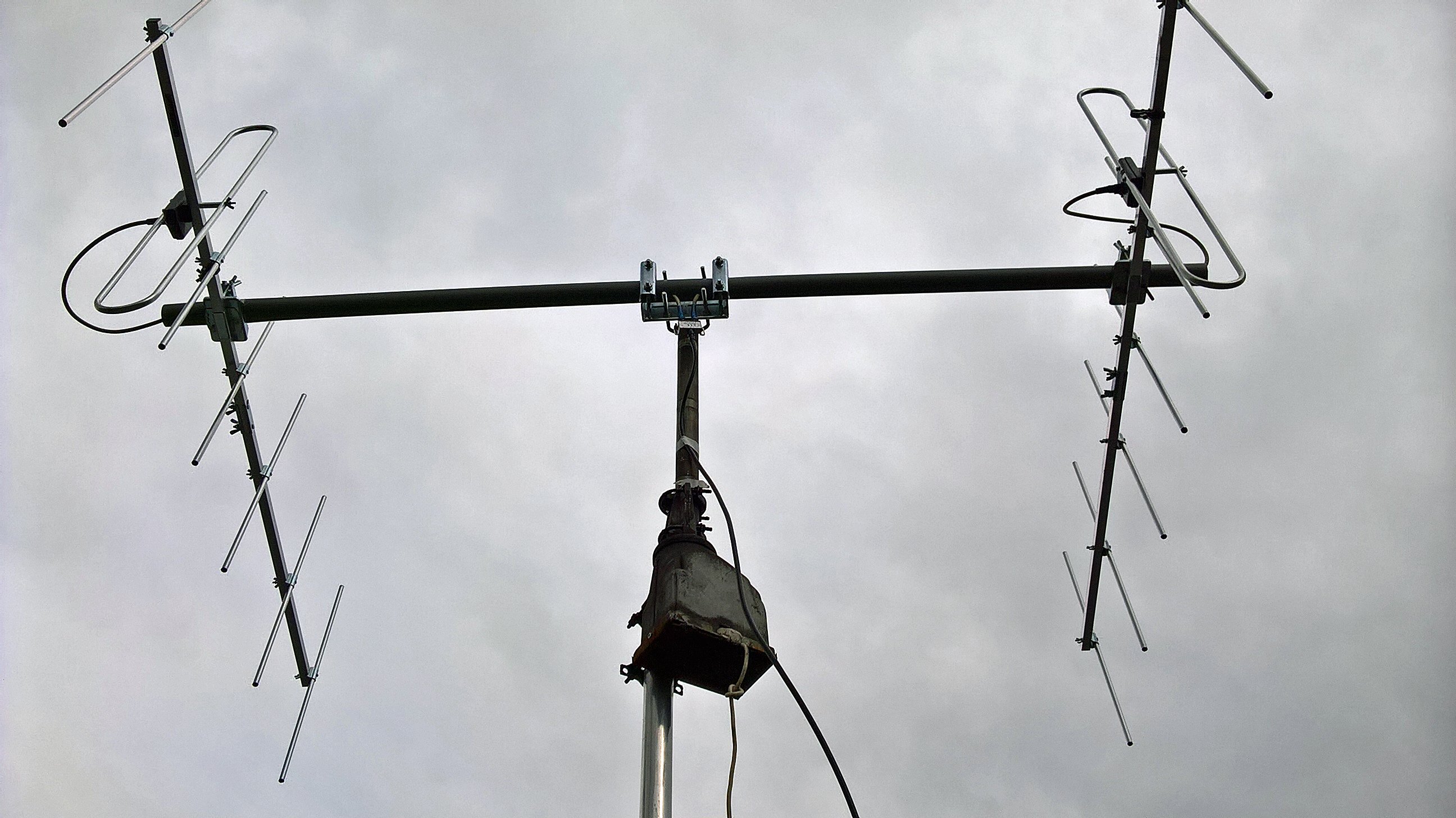

Om  "bijna" het onderste uit de kan te halen : stacking van 2 identieke vhf antennes met hybride coupler. 2 gelijke feeders. ca 1,8m uit elkaar.

resultaat in centrum Belgie op ca 14meter boven begane grond.

NL mux 7A,12C,11C   heerlen/Maastricht met continue 65% signaal en slechts  2-5 bit errors

D  mux 11D  aachen-Donnerberg  25% signaal ,30-40 bit errors.

Op een channel master richting oost , want de openingshoek is uiteraard gehalveerd , ca  20°

Wat het westen ..Lille  DAB ? gaat bieden is nog de vraag.





[Sprietje]

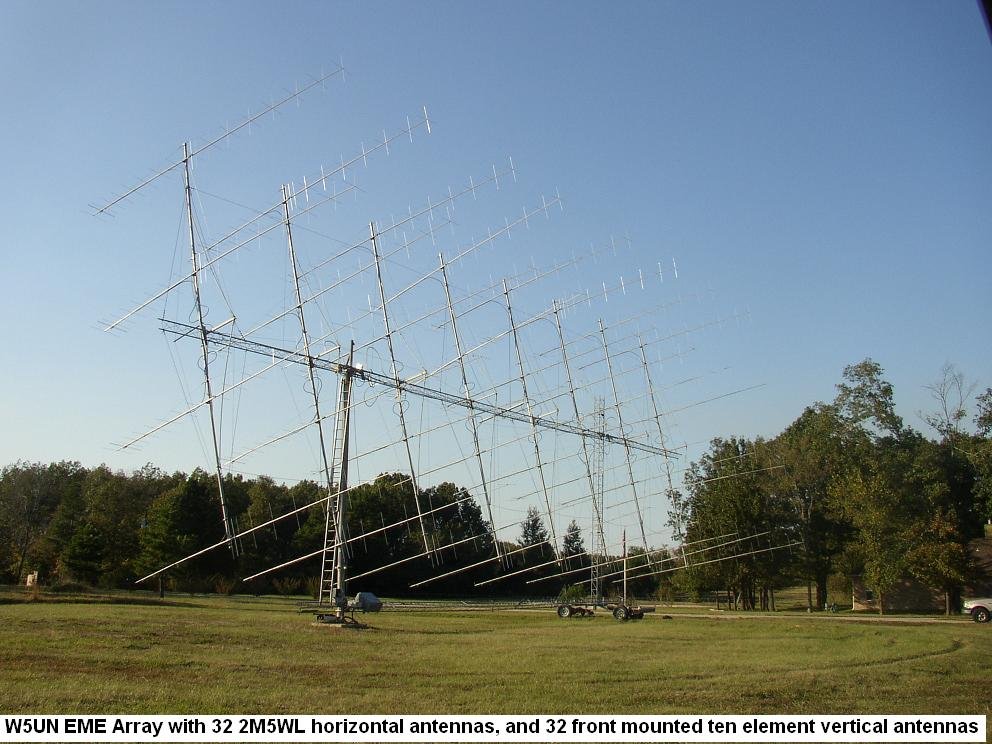

Nou ja, bijna het onderste uit de kan halen? Dat doe je met deze 32 array draaibaar opgestelde installatie.

[ceesv]

Moonbouncen!

[drz]

19 uur geleden zei pitje1:

Om  "bijna" het onderste uit de kan te halen : stacking van 2 identieke vhf antennes met hybride coupler. 2 gelijke feeders. ca 1,8m uit elkaar.

resultaat in centrum Belgie op ca 14meter boven begane grond.

NL mux 7A,12C,11C   heerlen/Maastricht met continue 65% signaal en slechts  2-5 bit errors

D  mux 11D  aachen-Donnerberg  25% signaal ,30-40 bit errors.

Op een channel master richting oost , want de openingshoek is uiteraard gehalveerd , ca  20°

Wat het westen ..Lille  DAB ? gaat bieden is nog de vraag.





Breng de afstand tussen de twee antennes maar terug tot een halve golflengte, dan zal je ontvangst aanzienlijk verbeteren.



Wil je het nog beter doen, gebruik dan de volgende formule:



D = W/(2*(sin B/2))

Where is:
D – stacking distance in meters
W – wavelength in meters
B – beamwidth in -3 dB points



(DL6WU methode)

Hoewel de formule voor lange yagi's is bedoeld, kun je de afstand tussen de antennes iets vergroten met een centimeter of 10, gezien de gebruikte frequentie.

Die 10 cm afstand is gebaseerd op ervaring en experimenten en de motivatie er achter is dat kleinere yagi's een iets grotere vertikale afstralingshoek hebben.

Wanneer je makkelijk bij je antenne kunt komen, is het de moeite waard om wat te experimenteren.

19 maart 2018 aangepast door drz

[Sprietje]

Je zult de mast in moeten pitje.

[Snoopy]

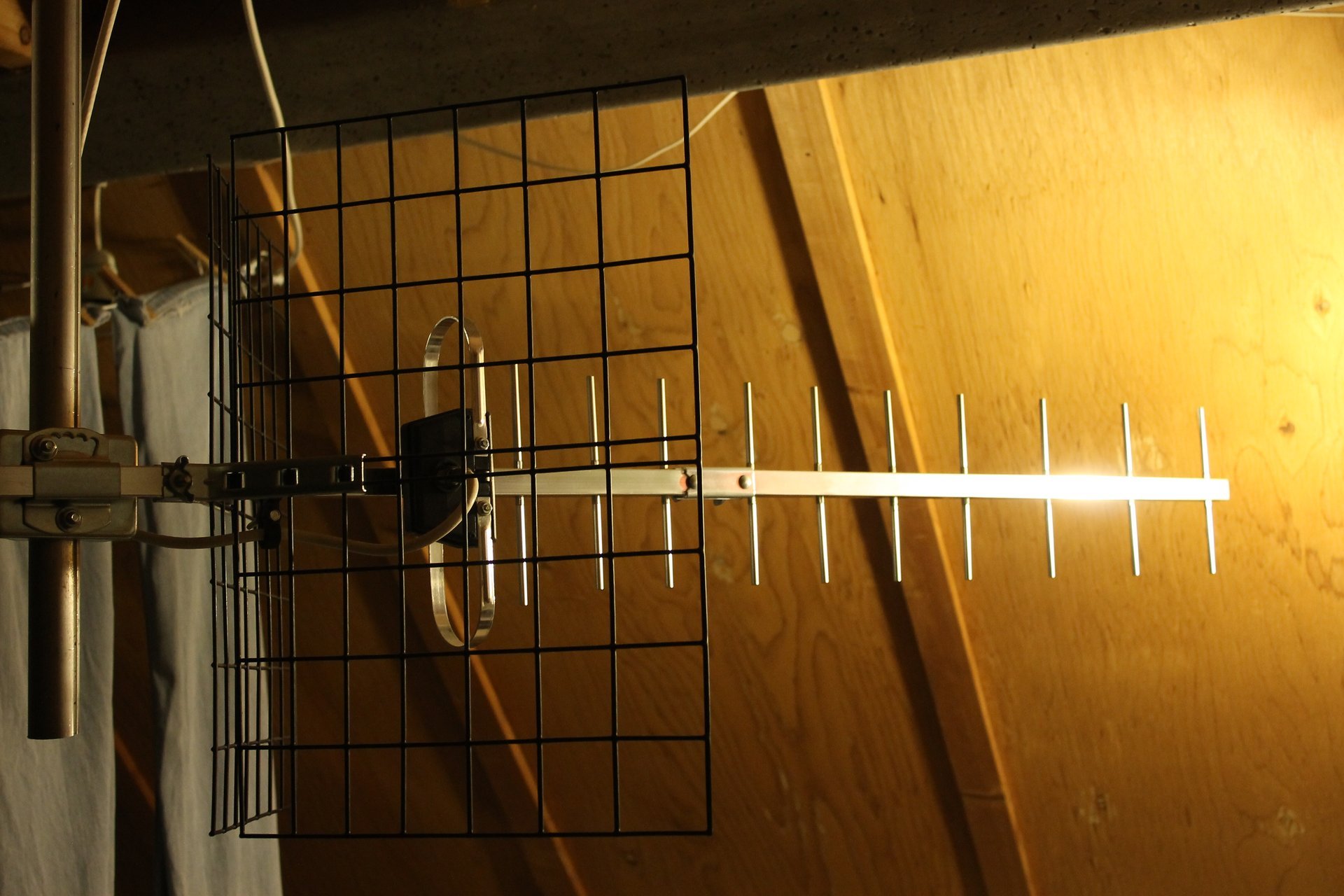

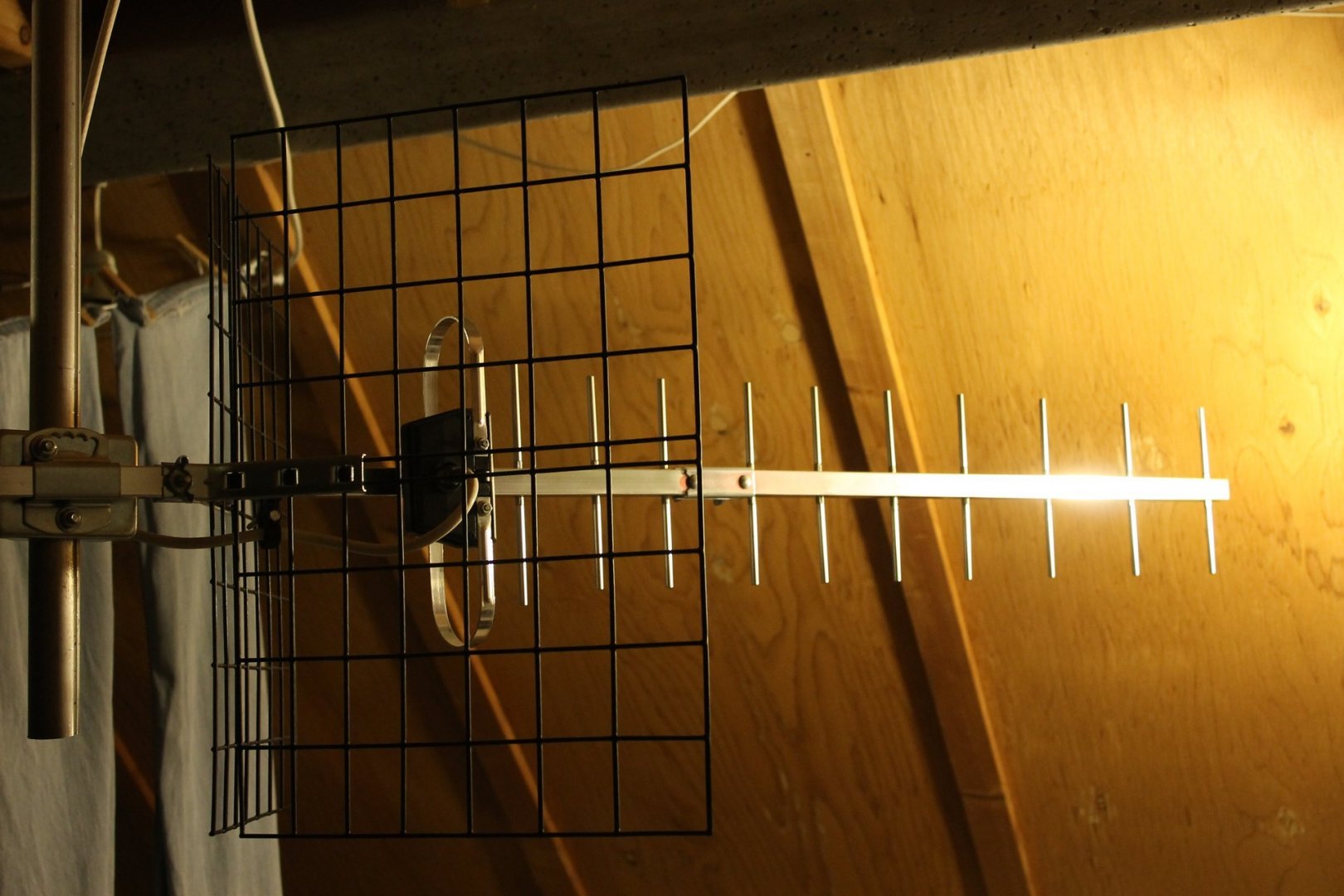

Heb deze Yagi op zolder onder het dak hangen, voorkant op Duitsland, via de achterkant Nederlandse zenders.
Werkt prima.

[pitje1]

De afstand tussen de yagis is inderdaad een "kritisch" punt. k heb de indruk,dat de  7A nu bevoordeeld word tov van de 11/12 muxen. Er is al veel ,vooral Americaanse literatuur verschenen over dit onderwerp. ook Spindler (antennebuch) .

Als het weder een beetje beter wordt, dan even  bij gaan "trimmen" !

[drz]

Leuk!!

Soms mis ik de hobby nog wel eens.

Het prutsen met antennes, het berekenen van Yagi's en met de storm de mast in klimmen om het één en ander vast te zetten

[satkijker]

Kunnen deze antennes ook gebruikt worden met 5volt op de antenne kabel? Want bij de nieuwe KPN Digitenne ontvanger ZXV7200 kan je de 5volt op de antenne uitgang niet uitzetten. (geen mogelijkheid in het menu aanwezig)

[luisteraar]

6 minuten geleden zei satkijker:

Kunnen deze antennes ook gebruikt worden met 5volt op de antenne kabel? Want bij de nieuwe KPN Digitenne ontvanger ZXV7200 kan je de 5volt op de antenne uitgang niet uitzetten. (geen mogelijkheid in het menu aanwezig)



6 minuten geleden zei satkijker:

Kunnen deze antennes ook gebruikt worden met 5volt op de antenne kabel? Want bij de nieuwe KPN Digitenne ontvanger ZXV7200 kan je de 5volt op de antenne uitgang niet uitzetten. (geen mogelijkheid in het menu aanwezig)

Nee de antenne geeft een kortsluiting je kan het wel galvanisch scheiden met een condensator van een paar pf

[drz]

Wellicht is een "balun" een oplossing..?

[luisteraar]

52 minuten geleden zei drz:

Wellicht is een "balun" een oplossing..?

Nee een balun lost het niet op gewoon een condensator van een paar pffffff

Het lost wel het impedantie probleem op 300ohn liniair naar 60/75 ohm asymetrisch (coax)

31 maart 2018 aangepast door luisteraar

[ceesv]

Wanneer de dipool geisoleerd opgesteld is t.o.v. de rest van de antenne is een balun wel zeker een isolator voor de 5 volt. dc.
