dab Yagi antenne

[luisteraar]

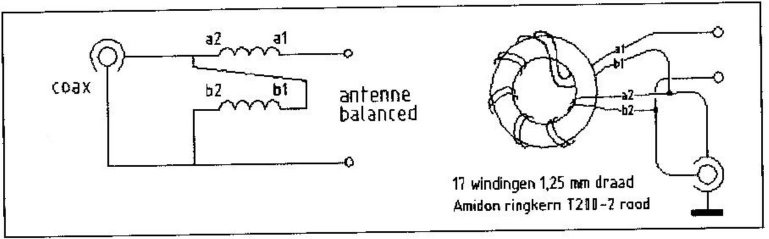

dit is geen galvanische scheiding zie schema balun geeft dus kortsluiting

Als de yagi een open dipool is zou je geen kortsluiting hebben de balun maakt

net een kortsluiting

31 maart 2018 aangepast door luisteraar

[ceesv]

Ik bedoel een halve golf coax balun.

Of wat jij daar toont baluns genoemd worden?



http://n-lemma.com/calcs/dipole/balun.htm

[focus103]

4 uur geleden zei luisteraar:



dit is geen galvanische scheiding zie schema balun geeft dus kortsluiting

Als de yagi een open dipool is zou je geen kortsluiting hebben de balun maakt

net een kortsluiting



Met een coax balun ( https://ketel.home.xs4all.nl/ham/balun.htm  ) krijg je geen kortsluiting.

Maar je levert wel bandbrede in omdat een coax balun frequentie afhankelijk is.

En een yagi antenne die zal geen 300 omh zijn maar lager.

Gewoon een ontkoppel 100pf condensator lijkt mi dan ook de beste oplossing zoals al geopperd is door luisteraar.

en dat hij niet asymmetrisch is daar zou ik me geen zorgen over maken. :-)

[Sprietje]

Zou die 5V uitgang niet afgezekerd zijn? Dan haal je de zekering er toch uit.

[ceesv]

Een zekering is te duur, een klein spoeltje of een kleine weerstand an een paar Ohm kunnen in serie met de antennevoeding staan.



Maar wanneer heb jij voor het laatst het tunerblik van en flatscreen proberen open te maken?

[Tonskidutch]

Ik lees met interesse de bijdragen, vraag me telkens af waarom ik nu niets meer betreffende een yagi antenne waar Mojo mee gestart is terug vind in de uitleg en bijdragen

als ik op Google zou zoeken en yagi als zoek criterium invoer krijg ik les drie antenne bouw

terwijl ik meer over de yagi wilde weten

[ceesv]

Een Balun is een onlosmakelijk deel met een Yagi antenne, het vormt een aanpassing tussen transmissielijn en Yagi antenne.

[Sprietje]

Misschien dat deze sites interessant zijn om eens te lezen:

http://www.robkalmeijer.nl/techniek/electronica/radiotechniek/hambladen/qst/1996/02/page32/index.html

https://www.grantronics.com.au/docs/StkYagis.pdf

http://www.robkalmeijer.nl/techniek/electronica/radiotechniek/hambladen/qst/1996/02/page32/index.html

https://zcg.com.au/yagi-stack-arrays/





[luisteraar]

@sprietje enkel dat TS geen yagi's wil stokken maar bang is dat zijn ontvanger kapot gaat bij

aansluiten yagi omdat de 5v voor de antenne versterker kortgesloten wordt.

Een eligante oplossing is een antenne versterker zoeken die op 5 volt werkt en die versterker

bij antenne plaatsen .

[satede]

De 3H-VHF-13 antenne hierboven is een Triax Polibag 13 (208 cm).

Wil je toch een betere van maar liefst 331,5 cm de Kathrein AV12B-III Antenne Multika.

Beetje prijzig maar dan heb je ook iets goeds in je mast hangen.
