Triax 78: Signal waardes van 16.0 - 19.2 - 23.5 - 28.2

[lujo]

Ik heb een Triax 78 geplaatst met 4 Megasat Multifeed Twin lnb's en signal waardes opgemeten.

Dit betreft mijn eerste poging en op zich ben ik met 19.2 - 23.5 - 28.2 tevreden maar nog niet met 16.0

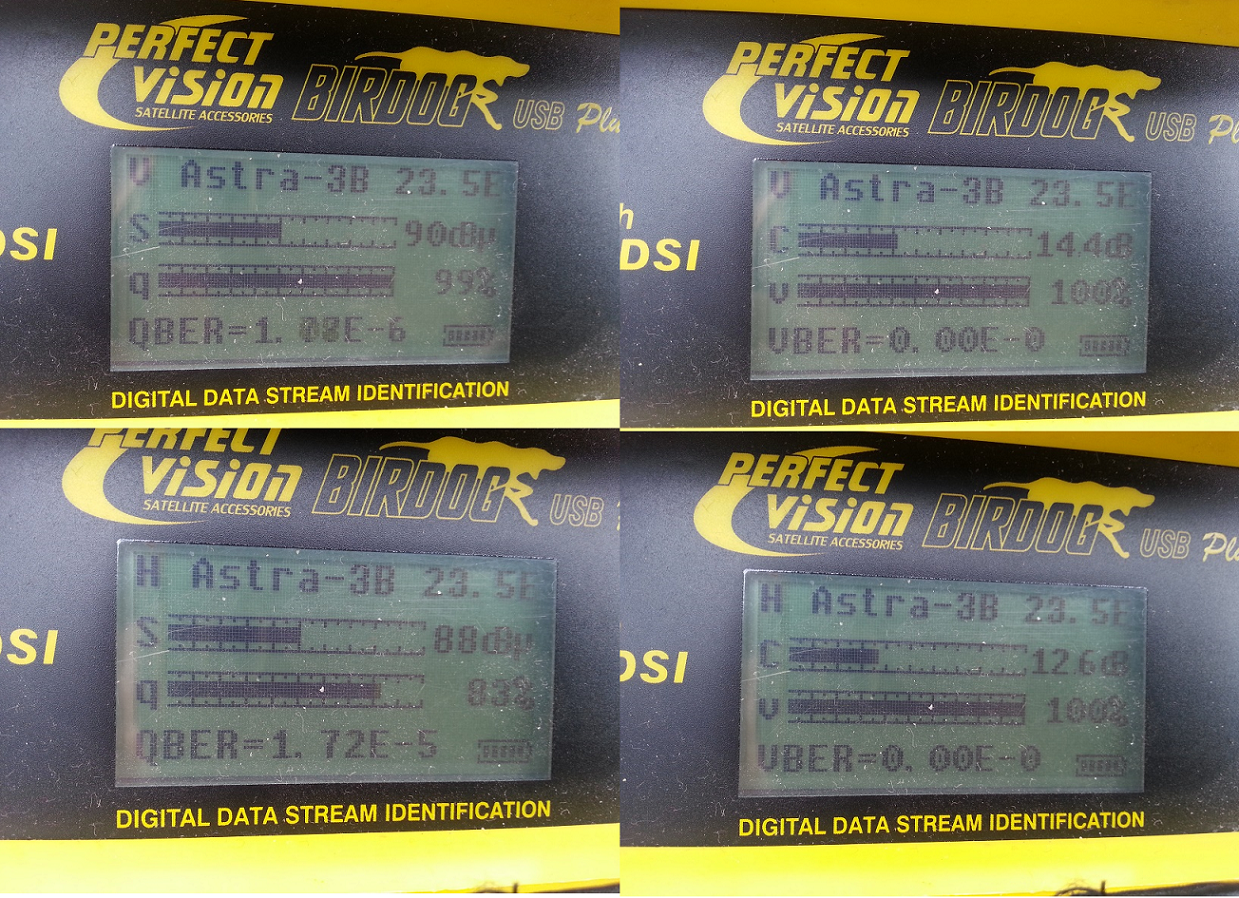

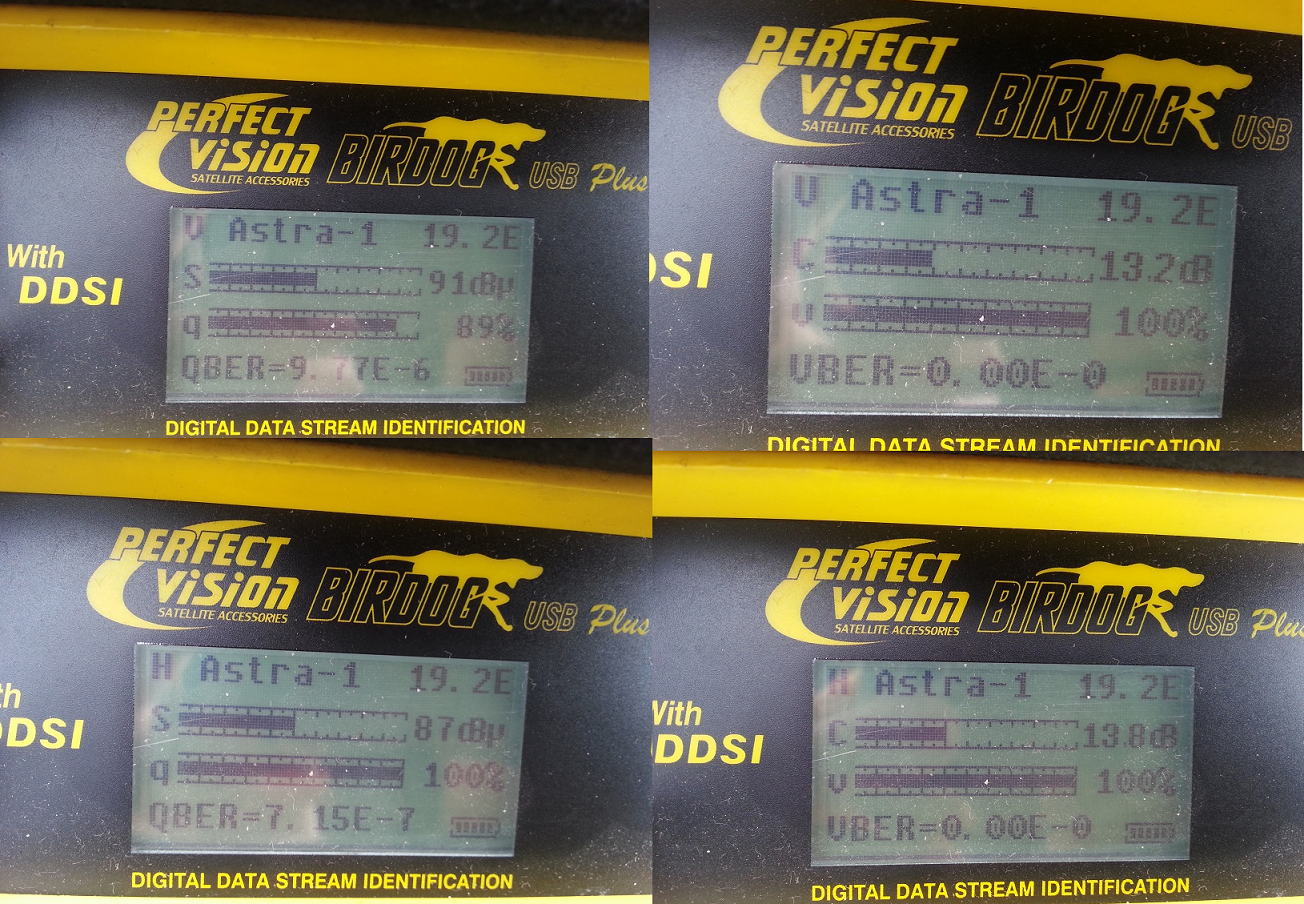

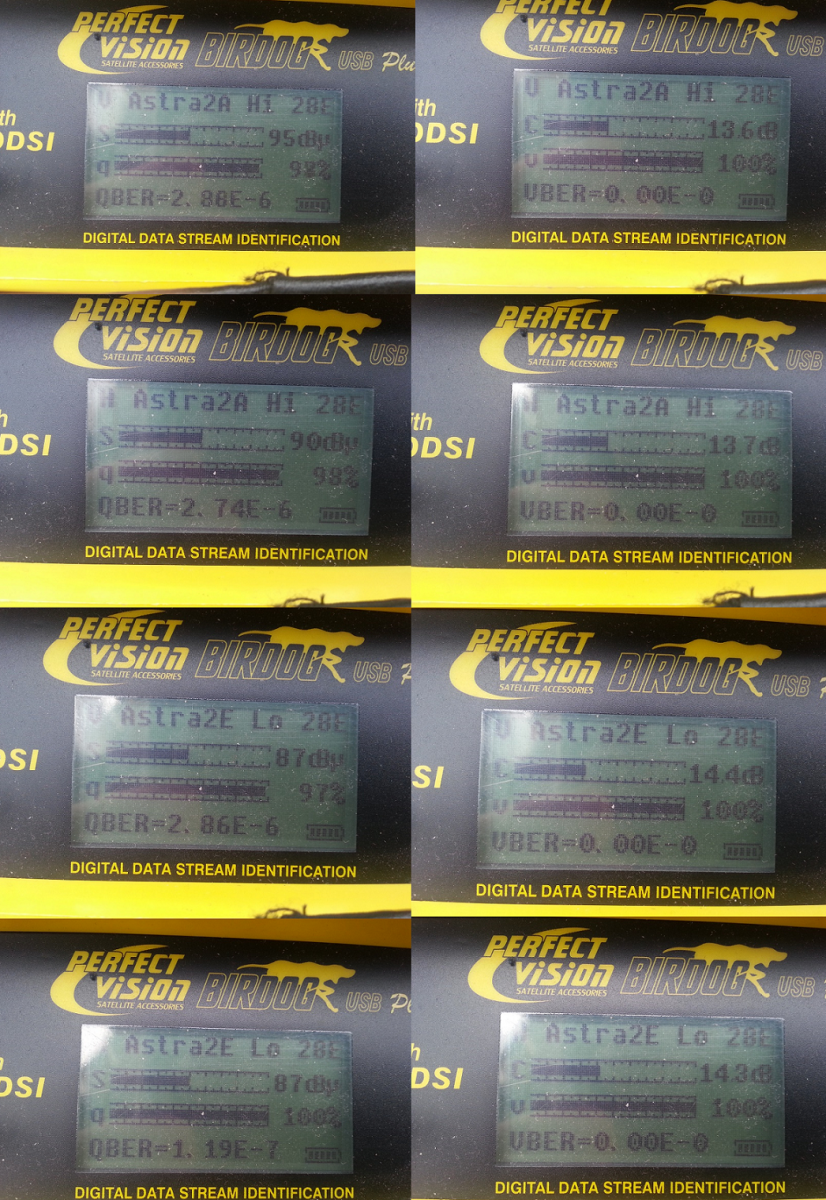

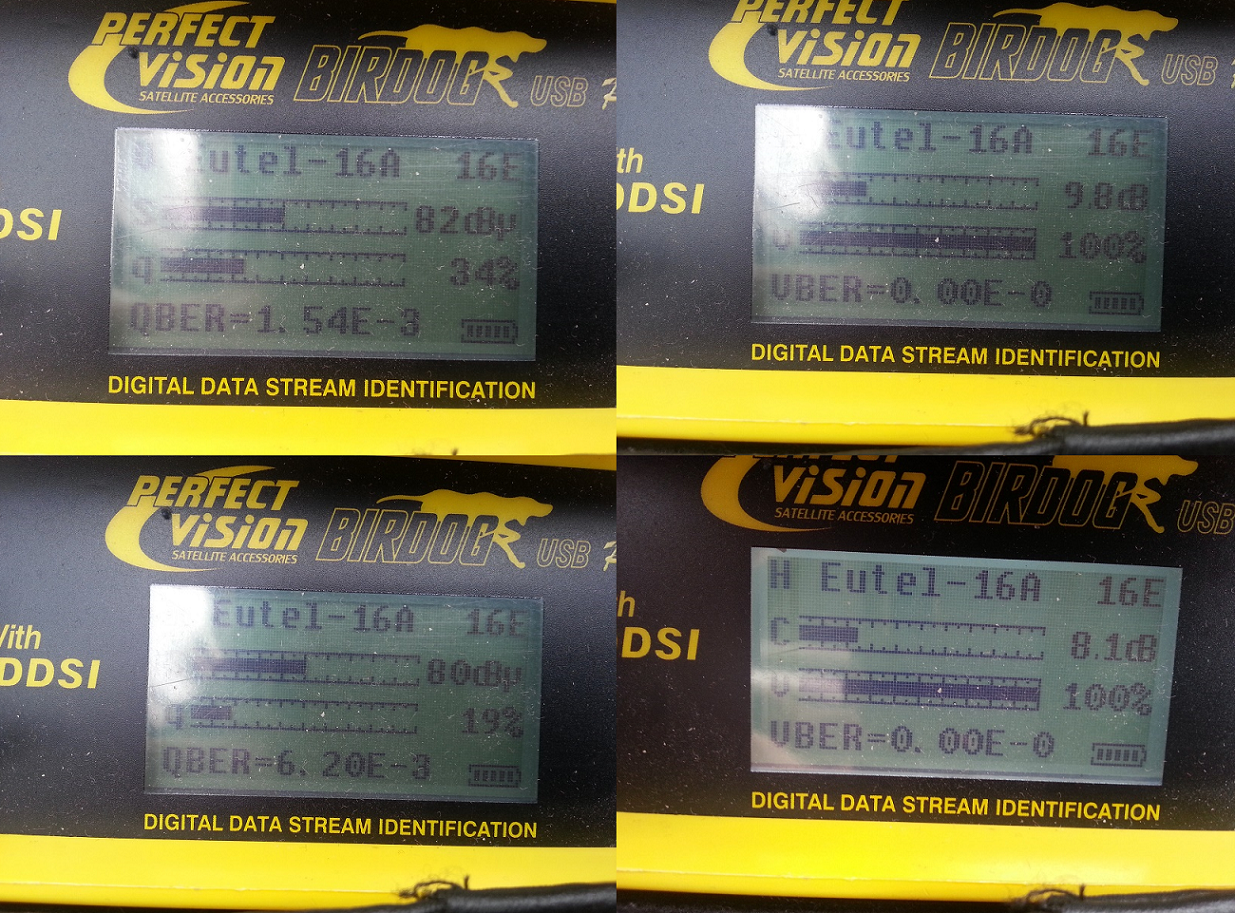

Dit is gemeten met een Perfect Vision Birdog Usb Plus. Dit is nog een ouderwets DVB-S metertje. Dus geen HD.



Maar waarschijnlijk kan dit veel beter en ik ben benieuwd wat jullie van deze waardes vinden?

















[Sprietje]

Heb ik het al een keer voor je uitgerekend?

[lujo]

Klopt Sprietje, dat heb je zeer zeker gedaan: https://www.sat4all.com/forums/topic/346674-triax-78-160-192-235-282/



Je advies was om de elevatie op 28 graden in te stellen. Echter ik zie dat die bij mij tussen 30,5 en 31 staat, want op die manier kon ik het beste 23,5 ontvangen. Zou dit te maken hebben omdat mijn tegelvoet blijkbaar niet 100% waterpas staat?



Ik heb nog geen gaten geboord dus speedclips zijn makkelijk heen en weer te schijven (met wat touw vastgebonden).



Afstanden die ik op dit moment meet tussen de lnb's (dus niet tussen de speedclips).



Gemeten met een schuifmaat.



16.0 - 19.2 = 31,4

19.2 - 23.5 = 47,2

23.5 - 28.2 = 53,3

13 oktober 2015 aangepast door lujo

[Sprietje]

Doordat de rail omgekeerd is gemonteerd om hem schuin genoeg te kunnen zetten, geeft een iets andere waarde voor de elevatie van de schotel.
Ook komt het hart van de lnb op een andere hoogte te staan door de speedclips. Maak je dus over de elevatie instelling van de schotel geen zorgen als die een paar graden anders uit komt dan die 28 graden.

Wel is het zo dat bij smalle lnb's de positie van de lnb veel kritischer is als bij gewone lnb's. Die hebben een veel grotere vangtrechter om de signalen op te vangen.


[fbouwman]

op 16e maakt het nogal wat uit welke transponder je meet. Bijvoorbeeld HRT1 op 10720H komt hier binnen op 8.5db, terwijl HRT1 op 11595H hier binnenkomt met 13.5db. Gemeten op een et10000 met een T90, en geen idee hoe dat zich verhoudt met jouw signaalmeter.

[lujo]

Ik heb net gekeken met mijn dvb-s2 kaartje Digital devices Cine S2 v6.5 en TVSource software.



10720 H

Signal strength:100%



Signal quality:90%



11595 H

Signal strength:100%



Signal quality:85%



Sommige transponders zoals 10762 H geven zelfs 100% aan....

10803 H - 88%



Maar bijvoorbeeld Pink transponders:



11151 V - Tuning failed

11177 V - sterkte 100%, kwaliteit 40%

[Satfeeds-DX]

Op 16°E is het algemeen bekend dat de Pink transponders wat zwakker zijn.

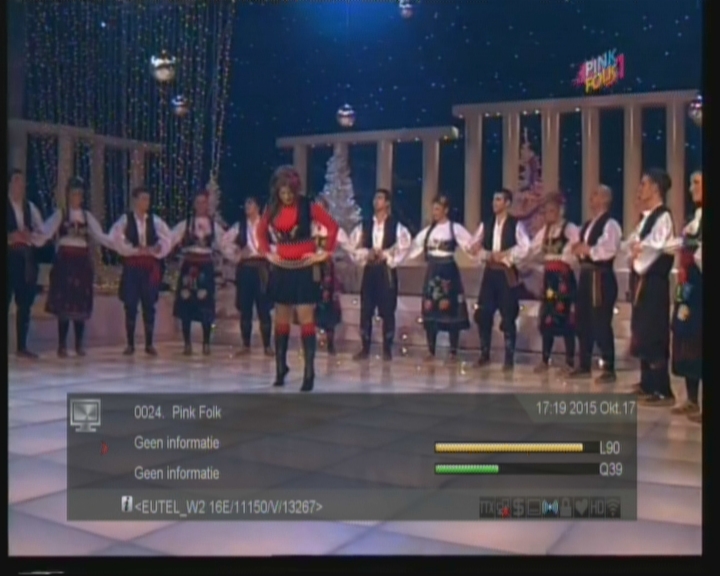

Op mijn Maximum E85 schotel heb ik op Pink Folk transponder 11151 V een signaal 90% en kwaliteit 39%.

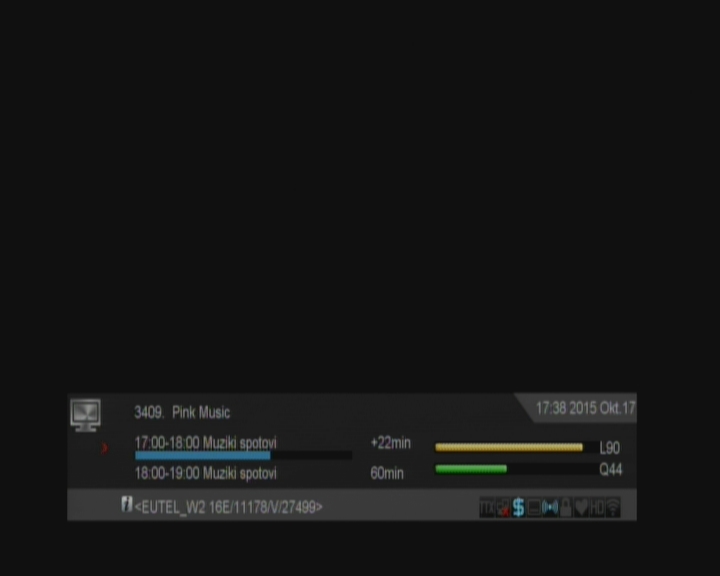

Op 11177 V een signaal 90% en kwaliteit 44%.

Misschien kun je de skew van de lnb wat bijregelen of de lnb wat voor- of achteruit verplaatsen in de lnb-houder om het beste signaal te krijgen.

In totaal zijn er een 80-tal FTA zenders te ontvangen op deze satelliet.



Satfeeds-DX
