Hoe wordt het gemaakt?

[blackeyes]

ja sprietje dat is mijn fabricage geweest een paar jaar geleden

had je wel nodig bij die venton lnb's

gelukkig weer snel weggedaan die prullen



die kappen heb ik nog steeds hier liggen

en werkte perfect

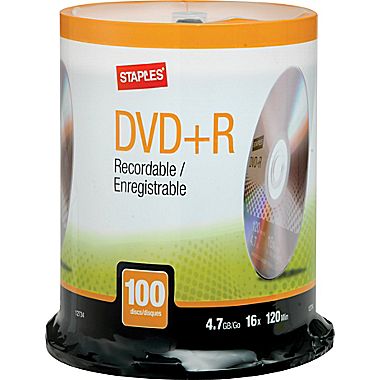

gemaakt van 2 deksels van de 100 dvd spindels

21 januari 2017 aangepast door blackeyes

[Sprietje]

Is je signaal te zwak? Zie hier de creatieve manieren om je schotel groter te maken als je geen geld hebt om een grotere te kopen.
Uiteraard werkt dit alleen maar voor de ontvangst van de C-band. Voor de Ku-band met zijn veel kortere golflengte, worden veel hogere eisen gesteld aan het oppervlak en de zuiverheid van de parabolische vorm.
Maar toch, ook voor de C-band zijn de afwijkingen groot. Hoe kan het dan dat dit toch werkt? Denk dan wat ik al vaker gezegd heb: De lnb krijgt van het centrum van de schotel 10dB meer signaal dan van de buitenrand en het centrum van de schotel is hopelijk ongeschonden.



Verder zien we bij de diverse filmpjes dat de lnb-arm iets langer wordt gemaakt. Technisch gezien zitten hierin 2 tegenstrijdigheden.
Enerzijds is het logisch dat als de schotel groter is, dat ook de lnb verder van de schotel af moet staan als de f/D-verhouding niet veranderd. Anderzijds, als je de lnb verder van de schotel af gaat zetten, je voor het middelste deel (de originele schotel), de lnb niet meer in het focuspunt van de originele schotel komt te staan. Het is dus een beetje schipperen en uitvinden op welke afstand je het meeste signaal krijgt.

Bij het groter maken van een offsetschotel, wordt de lnb meestal gewoon in het midden geplaatst alsof het een primefocus schotel is. Er klopt dus helemaal geen fluit van maar er is blijkbaar wel enige signaalwinst.
Zie:











[Sprietje]

vervolg:









[Sprietje]

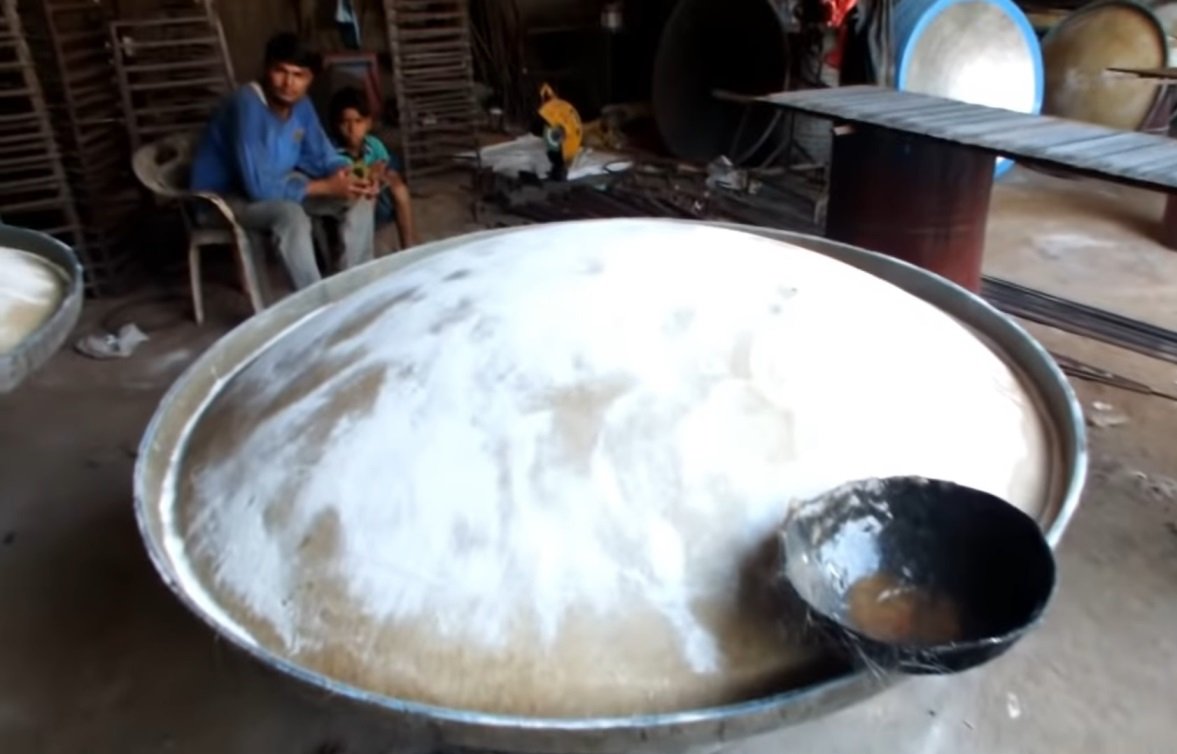

Een andere tak van sport is het maken van glasfiber schotels.
Men gebruikt daar een originele metalen primefocus schotel voor. De glasfiber matjes worden op de achterzijde van de metalen schotel geplaatst. Als de laag dik genoeg is, wordt er een metalen framewerk achter tegen de glasfiber schotel gemaakt voor meer stevigheid en om hem te kunnen bevestigen.









[moonchild]

Mooie inkijk in de anders top secret afdeling  produktontwikkeling van Triax

[Sprietje]

Een polyester schotel monteren en uitrichten:

En ha, ha, ha, de schotel kan nooit verdraaien door de wind.

En ja, het polyester oppervlak in niet zo glad als van de Visiosat ( Cahors) schotel.







[Sprietje]

Deze Chineese schotelfabrikant heeft wel een heel leuk filmpje gemaakt van hun productieproces:







[Sprietje]

Hier nog een aantal filmpjes van schotels en lnb's van hoe wordt het gemaakt:



Hoe worden offsetschotels gemaakt





Primefocus schotels maken





Het afkitten van de low & high oscilator





lnb productielijn. kap + plastic helften plaatsen, kit afpoetsen, stickers opplakken enz.:







[Sprietje]

Een filmpje van allerlei zelfgebouwde antennes:



Een filmpje over een 75cm polycarbonaat schotel:



Een 35cm portable schotel:



Een antenneversterker in een bierblikjes antenne bouwen







25 november 2020 aangepast door Sprietje

[Drs. IJzerbout]

Wat ik nog niet gezien heb is de "Wodka Fles Antenne".

[Sprietje]

Natuurlijk heb ik die maar die ga ik niet plaatsen want dan drink jij hem leeg.

[Drs. IJzerbout]

Dan hoop ik niet dat je er een wodka-straal antenne van maakt. 😇 😇

[Sprietje]

Hoe buig je een kromme schotel recht:







26 november 2020 aangepast door Sprietje

[Drs. IJzerbout]

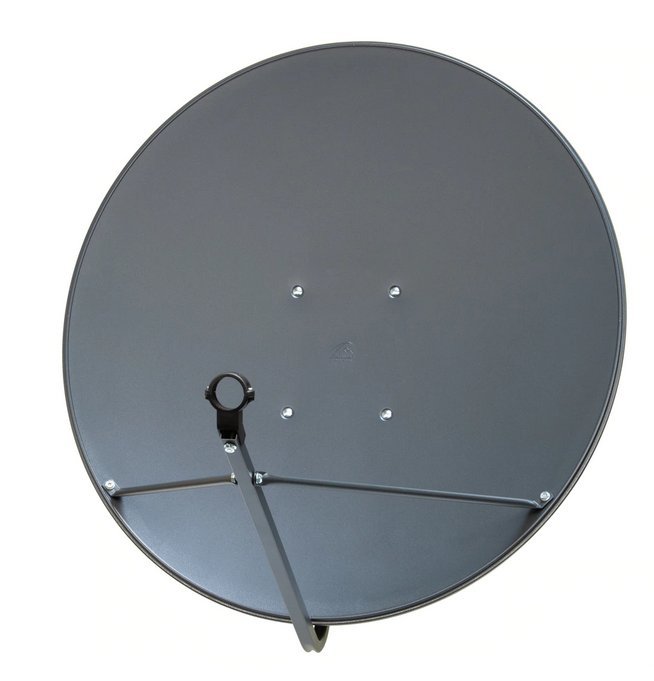

Ik zou zweren dat het een Triax schotel was.

[sat87]

11 minuten geleden, Drs. IJzerbout zei:

Ik zou zweren dat het een Triax schotel was.

Even googelen en je ziet dat dit geen Triax is, heeft een lnb houder die onderlangs de schotel loopt en twee bevestigingen om de arm te verstevigen.

Ook lijken de vier bevestiging bouten meer centraal in het midden te zitten dan bij de Triax.
