instellen triax 110

[vasilis]

Ik heb ook een triax 110 en ik wil astra 1,2,3, hotbird 13 en eutelsat 9A at 9.0 E instellen. Kan iemand mij stap voor stap helpen met instellen.



Alvast bedankt vasilis



Ps ik woon in Utrecht

[Sprietje]

Beste vasilis

Welkom op dit forum

Je gaat op de twee buitenste lnb's 1,5dB signaal verliezen.
De versterking op de buitenste lnb's wordt dan 40,2-1,5=38,7dB. Dat is net iets minder dan de versteking van een Triax 88 op de lnb-klem. Dat is nog steeds ruim voldoende met een flinke regenreserve.
Van de  9e t/m de 28,2e is in Utrecht een ontvangsthoek van 23,63 graden azimuth. Dan komen de twee buitenste lnb's ongeveer 280mm uit elkaar te staan. Dat kan ingesteld worden want de rail is 330mm lang.

Je zult met 5 lnb's de lnb-arm wel moeten schoren met ronde aluminium buisjes van 10mm.

Ik heb het volgende voor je uitgerekend voor Utrecht op een Triax 110 voor de 9e t/m de 28,35e.

Neem lnb's met een kop van 60mm, bij voorkeur de Inverto Black Ultra of Inverto Black Premium. Die zijn erg goed.

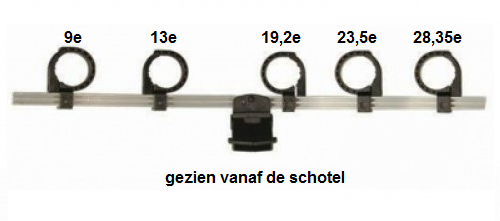

Monteer de rail zodat het gat in het midden in de onderste groef zit en zet de rail ongeveer 9 graden schuin, in het oosten lager dan het westen.

Monteer de koppen van alle lnb's 5-6mm van de lnb-klem af, zie bijlage.
Monteer de lnb-houder met lnb tegen de lnb-arm aan.
Stel de lnb's af op de volgende afstanden:
tussen de 19,2e en 13e is 90,5mm
tussen de 13e en 9e is 59,5mm (koppen tegen elkaar)
tussen de 19,2e en 23,5e is 61mm
tussen de 23,5e en 28,35e is 67mm
d.w.z. gemeten aan de voorzijde van de lnb van kuiltje tot kuiltje in de kap.

Stel de rail 8,9 graden schuin is, d.w.z. de kop van de 9e moet 43mm lager staan dan de kop van de 28,35e. Plaats hiertoe een vulling van 43mm op de kop van de 9e en leg de waterpas over de twee buitenste lnb's.

Stel de skew van de lnb's als volgt in:
9e op 3 graden
13e op 6 graden
19,2e op 4 graden
23,5e op 7 graden
28,35e op 10 graden
d.w.z. met de wijzers van de klok meegedraaid als je naar de binnenzijde van de schotel kijkt t.o.v. verticaal, niet t.o.v. de rail.

Stel de elevatie van de schotel in op 29 graden om de Astra 19,2 te vinden.
Stel nu de draairichting (Azimuth) en de elevatie zo in, dat je op de Astra 19,2 maximale signaalkwaliteit hebt. Doe dit met de uiterste precisie want dit bepaald ook de kwaliteit van de overige satellieten.

Heb je de multirail al?


[vasilis]

hallo sprietje .ja ik heb de multirail al verder heb ik lnb s inverto van 40 mm is dat een probleem

[Sprietje]

Je bedoeld een hals van 40mm. Welk typenummer is het?
